Moteur Iveco aifo 8361 srm 37

Bonjour, sur mon moteur il y a quatres sondes , 2 sur le circuit de refroidisement et deux vers le bas moteur , qui pourrait me dire leurs fonctions exacte...je peux joindre des photos au cas où ... Merci

L'équipage
#Port Saint Louis du Rhône
BogataBogata
19 avr. 2020
SEGALENSEGALEN
21 avr. 2020
0

Bonjour,

Je pense qu’en mettant une photo pour chaque capteur, on aura plus de chance de parler de la même chose. 😉

Répondre
BogataBogata
21 avr. 202016 juin 2020
0

Suite a la demande de sagalen Voici quelques photos , je voudrais identifier leurs fonctions exactes .pression ou température ? Ou autre .....merci

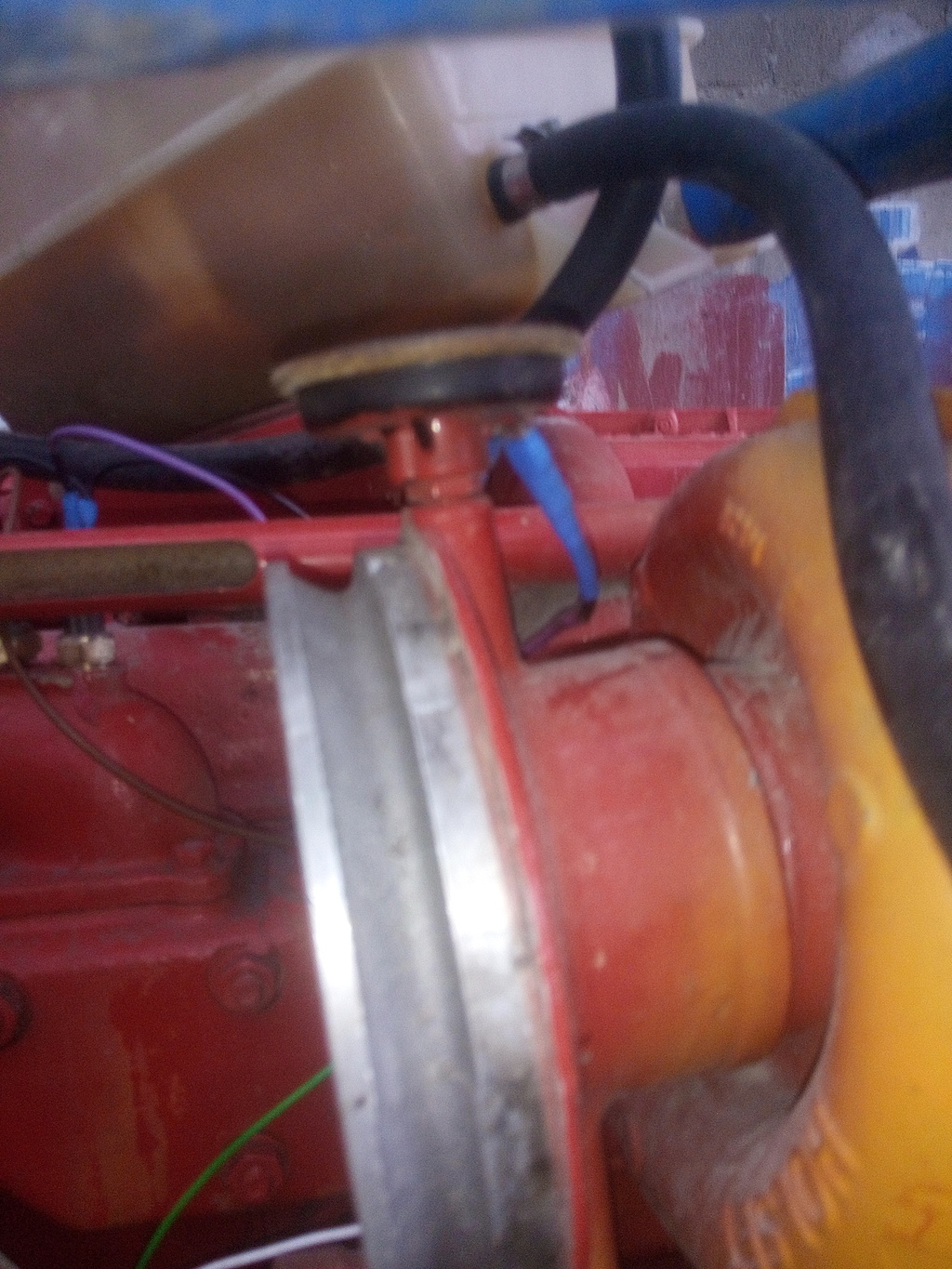

1 ère : sur circuit de refroidissement un capteur court et l autre long

2 ème : juste avant le fitre a air ( absent a la photo)

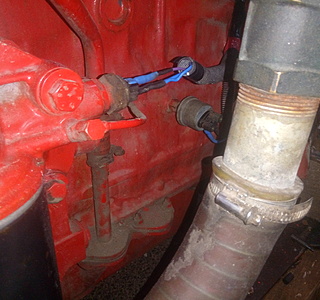

3 ème : la première sonde près du filtre a huile et le deuxième en bas moteur..

Répondre
San MarcoSan Marco
23 avr. 2020
0

Bonjour
Mes réponses ne vont pas être sûres à 100%
POur la 1ère photo, difficile de dire : pression et t° ?
La 2ème photo très certainement pour mesurer la dépression (donne indication sur un colmatage du filtre à air)
Pour la 3ème : sonde sur le support de filtre à huile très certainement pour la pression. pour l'autre, il faudrait voir en dévissant s'il y a de l'huile ou de l'eau de l'autre coté. Je pencherais pour un indicateur de t°.

Pour être plus sûr, démonte le raccord électrique d'une sonde et regarde l'incidence sur les compteurs du tableau de bord.

Répondre
SEGALENSEGALEN
23 avr. 202016 juin 2020
0

onjour,

photo 3:

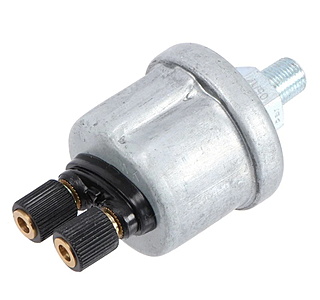

la sonde la plus éloignée: pression d'huile.
une résistance variable qui change avec la pression d'huile. cette sonde doit faire fonctionner l'indicateur de pression au tableau de bord.
Si tu la débranches, moteur tournant, l'indicateur ne doit plus t'indiquer la pression d'huile.

Répondre
SEGALENSEGALEN
23 avr. 2020
0

Photo 1

l'une des deux est une thermistance:

résistance variable suivant T° liquide refroidissement. Elle fait fonctionner l'indicateur de température (thermomètre) sur tableau de bord.
Contact mis, tu fais une petite jonction provisoire entre les deux fils: l'aiguille doit bouger.

l'autre thermo contact :
Elle allume un voyant de température de liquide de refroidissement rouge au tableau de bord:

Contact mis, tu fais une petite jonction provisoire entre les deux fils: le voyant de température doit s'allumer.

Répondre
San MarcoSan Marco
23 avr. 202023 avr. 2020
0

Oui Segalen, j'avais oublié les alertes.
Fort à parier que sur la 1 il y ait un transmetteur de température et l'autre un thermocontact d'alerte. A définir avec le court-circuit des fils des capteurs.

En 3 idem pour l'huile : d'après ce que tu écris, celui sur le bloc serait le transmetteur. Et donc l'autre, le manocontact d'alerte.

Répondre
SEGALENSEGALEN
23 avr. 2020
0

Oui pour être plus précis, il faudrait avoir la doc du moteur avec schéma de câblage et de principe.

Autre moyen, relever la marque et la référence de chaque capteur.

J'ai essayé de chercher la doc sur le net... pour le moment je ne l'ai pas.

Répondre
BogataBogata
23 avr. 2020
0

Merci pour vos réponses ....je vais voir tout ça. ...moteur en ordre de marche le mois prochain, toute l électricité a refaire. ..ç est long ....lol

Répondre
AdrianoAdriano
01 mai 2020
0

Bonjour Bogata.

J'ai deux moteurs IVECO 8361 SRM 00 de 1984 que je dois refaire complètement.
J'ai la revue technique et le catalogue de pièces détachées.
Je ne sais pas si c'est les mêmes motorisations, les miens font 270 Cv.
Si c'est le cas, je peux regarder.
Bonne soirée.

Répondre
BogataBogata
01 mai 2020
0

Bonjour, merci pour l info....c est surtout l identification des sondes et branchements électriques sur la revue technique qui me manque...au niveau moteur suis pas dieseliste ...lol mais si tu peux me faire parvenir les schemas ça serait cool ça doit pas être très différent de les moteurs

Répondre
BogataBogata
02 sept. 2021
0

bonjour , j 'ai un probleme avecle branchement de la cle 3 position
1 B----1 st-----et 1 ig ou lg .......quelle cable vont ou ? merci

Répondre
AdrianoAdriano
02 mai 2020
0

Bonjour Bogata

Je ne t'ai pas oublié, mais je dois aller à l'atelier où sont stockés mes moteurs pour comparer. Sur la revue technique les sondes n’apparaissent pas... Mais je dois mieux regarder.
As-tu des photos avec un plan plu large ?

Répondre
BogataBogata
02 mai 2020
0

Je fait des photos cet après midi

Répondre
AdrianoAdriano
02 mai 2020
0

Bonjour à tous,
Comment puis-je ajouter des photos dans en MP ? Merci
J'ai des schémas des moteurs 8361 SRM 47, est-il possible de les afficher 1c1 ?
Merci pour les conseils.

Répondre
MArsouin_beMArsouin_be
14 juin 2020
0

Bonjour êtes-vous le propriétaire du Bogata ?
Lorsque j'avais 15 ans (j'en ai 49!) j'ai plongé sur votre bateau pendant une semaine et j'en garde des souvenirs inoubliables.
Que devient ce bateau ? Où êtes-vous situé ?
D'avance merci des nouvelles que vous voudrez bien me donner :-)

Répondre
BogataBogata
14 juin 2020
0

Bonjour, je suis sur effectivement sur le bogata qui servi au tournage du grand bleu....nous habitons (avec ma femme ) et avec le capitaine sur le bateau....il. Est. Toujours en cours de restauration et sera remis a l eau prochainement ....nous sommes dans le sud de la France vers Martigues.....
