Montage prise 220v dans cabine

Bonjour
Je voudrai mettre une prise 220v dans la cabine d'un Antares 680 quelqu'un aurait quelques conseils à me donner (pose ,passage, perçage ?) Merci
Cordialement
DID

L'équipage
23 sept. 2024
23 sept. 2024

Bonjour Kyngo

C'est forcement câble ou fil souple si la protection est en 16A section de 2.5mm² pour les fils.
Prise avec terre. Après au choix ou esthétisme prise encastré (ne pas oublier de mettre un pot) ou en sailli. Choisir une prise avec des bornes à pinces et pas à vis. Le passage du câble ou gaine dans des zones ou il n' y a de risque décrassement par stockage et fixation de celui-ci, moi j'aime bien la solution de pose d'une goulotte par collage et ensuite passage du câble, une goulotte par type de réseau(12v,220v etc.).

Le Moko


Kyngo:OK merci ·le 23 sept. 22:01
23 sept. 2024

Bonsoir.
Dans ce document les obligation à respecter.
Bons travaux.



23 sept. 2024

Bien complet en effet, merci


23 sept. 2024

ne pas oublier de faire passer l'Apave, Socotec et le Consuel :-)


LeMoko:C'est pas beau de ce moquer 😁😁😉😉·le 24 sept. 23:07
23 sept. 2024

Ouah ! Tout ça pour une prise ?


LeMoko:Bien sur que non·le 24 sept. 23:07
25 sept. 2024

Bonjour... Idem lemoko.. Protection 16A..2'5 carré souple.. Perso j'ai passé un câble avec terre et du coup mis deux prises côté côte.. A voir selon besoins.. Jean


25 sept. 2024

On trouve des prises discrètes dans les magasins de camping car avec capot de protection (Narbonne Accessoires)


25 sept. 2024

Salut Kyngo,
"...230V dans la cabine d'un Antares 6.80....
Bon, très bien.... Mais ce serait intéressant de savoir:
1°) d’où "vient" ce 230V: rallonge avec branchement au quai, convertisseur 12//230v, groupe électrogène ?
2°) cette prise alimentera "quoi": chauffage ambiance/humidité, outillage éventuel, chargeur batteries... Et encore utilisation permanente (hors présence a bord), ou utilisation occasionnelle (avec présence à bord)?
La protection électrique du circuit, la protection galvanique, les sections de câble peuvent etre ainsi adaptés.
Mamita


LeMoko:Bien- vu , effectivement il n' y a pas forcement déjà la présence d'un tableau.·le 25 sept. 20:19
25 sept. 2024

A quoi sera connecté le câble vert-jaune de la MALT (mise à la terre)?


Lady_C:sur un bateau, ça s'appelle une mise à la mer·le 25 sept. 14:03
Polmar:Lady_C, si tu trouves une fois le mot "mer" dans la norme NF EN ISO 13297 en cours de validité je te tire mon chapeau. Les fonctions de certains de ceux qui ont participé à la rédaction et la validation de la norme ne comptent évidement pas ;-). par contre tu trouveras souvent l'expression "borne principale de terre/masse du bateau" (à relier à la borne négative du moteur).·le 26 sept. 18:00
25 sept. 2024

Bonjour
Ce sera pour faire marcher un petit radiateur d'huile si besoin lors dune sortie car en ce moment je suis obligé de passer la rallonge qui est branchée au quai par la porte et donc elle reste légèrement ouverte, et éventuellement un petit four ,et tout ça fonctionne déjà un par un sans faire disjoncter la borne ,mais la porte reste ouverte.
Cordialement


Polmar:C'est bien l'entrebâillement pour ventiler un minimum l'intérieur 😉·le 25 sept. 17:53
25 sept. 2024

Re,
En somme : "... Depuis la borne du quai avec une rallonge, une prise 230v dans la cabine pour faire fonctionner en permanence un petit radiateur (à 40€) à bain d'huile de 500w en vue de combattre l'humidité ambiante de la cabine...".
Bon : sans moi...
Mamita


Tramp:500W en 230V ça fait 2A a peu pres, tu peux te contenter de 1.5mm², ça chauffera pas.Fait ça soigneusement avec les embouts sur chaque fil et en serrant bien les vis ! C'est super important sur un bateau.·le 25 sept. 15:54
LeMoko:Oui mais si il passe en 1.5mm² protection 10A.·le 25 sept. 20:17
25 sept. 2024

Pas en permanence uniquement quand on passe une nuit dans un autre port au cas il ferait pas très chaud je vais retenir les conseils de Tramp .merci


Cvg1h:Je ne trouve pas celà judicieux... si un jour tu as besoin de plus autant tout de suite mettre du 2,5carré avec un 26ampère et etre tranquille·le 25 sept. 20:24
Cvg1h:16ampère.... 16.... pas 26... gros doigts...·le 25 sept. 20:25
25 sept. 2024

Kyngo au vu des infos complémentaire que tu nous donnes ton installation est un poil plus complexe si tu souhaites faire les choses dans les règles. J'espère ne rien oublier.

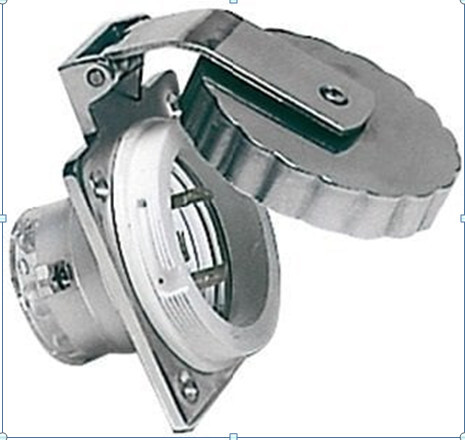

il te faut installer une prise de coque type Hypra voir exemple
www.just4camper.fr[...]-357231
Coté intérieur un tableau étanche dans un coffre avec un interdif 30mA 16A à moins de 50cm de ta prise de coque. Enfin dans ton bateau un petit tableau avec au minimum un disjoncteur 16A si tu travailles avec du 2.5mm² 10A si 1.5mm² de ce tableau tu tires ton (tes) câble vers ta (les) prise. C'est aussi l'occasion de prévoir prise USB pour charger le téléphone, prise pour un futur chargeur de quai etc.. J'ai une préférence en équipement électrique sur la série Mosaic de Legrand, pas la plus jolie mais elle est compact modulable à souhait robuste et tu trouves tout.
Voila le principe.

Le Moko


26 sept. 2024

Si tu veux faire les choses dans les règles alors, le moko a très bien résumé ce qu'il y a lieu de faire.
Si tu décides de ne pas respecter (à tes risques et périls) alors, pour ta sécurité, intercale au moins dès l'entrée dans le canot une rallonge de chantier sérieuse avec différentiel (voir photo).


26 sept. 2024

Mais non, aère le bateau afin que l'humidité s'en aille, laisse entrouvert les hublots, je fait cela depuis 10 ans, écologique et pas de souci


LeMoko:C'est quoi le rapport de la ventilation avec le souhait de chauffer et de faire fonctionner un petit four électrique.·le 26 sept. 17:25
26 sept. 2024

Si le but du chauffage est de supprimer l'humidité du bord, sans ventilation cela n'aura aucun résultat.


LeMoko:Non le monsieur explique qu il va simplement dormir à l' occasion ·le 26 sept. 17:47
26 sept. 2024

Oui leMoko c'est bien ça. Je pensais même mettre la prise dans le coffre ou il y a l'encre j'ai juste à faire un passage à la place du moteur de guindeau et je tombe direct dans la cabine. Qu'en pensez vous ?


LeMoko:Mauvaise idée c'est certainement l'endroit le plus humide et avec des remplissages d'eau. Certes l'installation parait un peu fastidieuse mais tu seras tranquille. ·le 26 sept. 20:34
26 sept. 2024

Tout ce bordel pour un radiateur....
Vous faites passer un câble de 1,5² dans les fonds, avec autour une gaine pour ne pas le confondre avec du 12V, une prise avec couvercle, et voilà.
Si vous parvenez à faire fondre un câble 220V en 1.5 sur une prise de marina dans un bateau de 7m, faut vite déposer le brevet.
Sur mon bateau, pendant des mois j'ai branché le chauffage de 1500W sur un câble de 0.75², je m'en suis rendu compte en fouillant derrière le contre moule. J'avais des doutes, lorsque je mettais la plaque à induction, le ventilo tournait moins vite.


LeMoko:Bin pour dérouler une rallonge Kyngo n'avait pas besoin de poser la question.·le 26 sept. 22:37
tatihou:Effectivement si le câble est relié directement au radiateur ça peux être du 1.5 mais notre ami parle d une prise pour brancher son radiateur donc potentiellement autre chose donc obligation de passer en 2.5 Ne pas donner de conseils quand on connaît pas l électricité
A bricoler comme tu le fais tu finiras par mettre le feu à ton bateau·le 28 sept. 09:43
Fred11400:Tatihou: La règlementation c'est assoupli concernant les socles de prises·le 29 sept. 10:13
26 sept. 2024

Oui tout à la place du guindeau je vais mettre un socle étanche à raz et j'aurais le câble dans la cabine et la prise pour mon radiateur


LeMoko:Bien sur tu feras comme tu veux, mais franchement le coups de la baille à mouillage c'est pas le bon choix.·le 26 sept. 22:40
Polmar:D'accord avec LeMoko.·le 27 sept. 09:13
27 sept. 2024

1500 W sur du 0.75, tu veux mettre le feu à ton bateau !!!!!!


27 sept. 202427 sept. 2024

La prise, une fois qu'elle sera montée, pourra servir - et servira certainement - aussi à autre chose que le branchement d'un radiateur à bain d'huile: chargeur, ordi, tv, plaque chauffante, etc...
Donc augmenter le diamètre des câbles à 2.5², protection 16A et disjoncteur différentiel type A 30mA dans un petit tableau et prise de pont homologuée.
Y a plus qu'à...
VdB


tatihou:Bon conseil et bon montage les conseils de red sky ne sont vraiment pas à suivre·le 28 sept. 09:46
27 sept. 2024

Voila qui est bien dit ou plutôt écrit


28 sept. 2024

Bonjour qui peut le plus peut le moins.... Vu la différence de prix c'est logique de mettre du 2.5... Mais du coup la rallonge quai aussi sinon ça sera pas à grand chose... Et là c'est plus cher. Mais comme les Dijonc de quai sont en 16 À autant le faire.... Et bien sûr à bord un 30ma et un 16A....Jean


tatihou:La rallonge sur le quai 20 mètre de ho7 en 3 fois 2.5 c est vraiment pas cher le plus coûteux la prise sur le cul du bateau et celle de la borne du quai mais par rapport à 2.5 litres d antifouling c estcpeanut·le 28 sept. 11:14
LeMoko:Bien d'accord Tatihou une rallonge est normée comme tu la décrit avec ne pas oublier prise Hypra.·le 30 sept. 15:09
28 sept. 202428 sept. 2024

Holà,

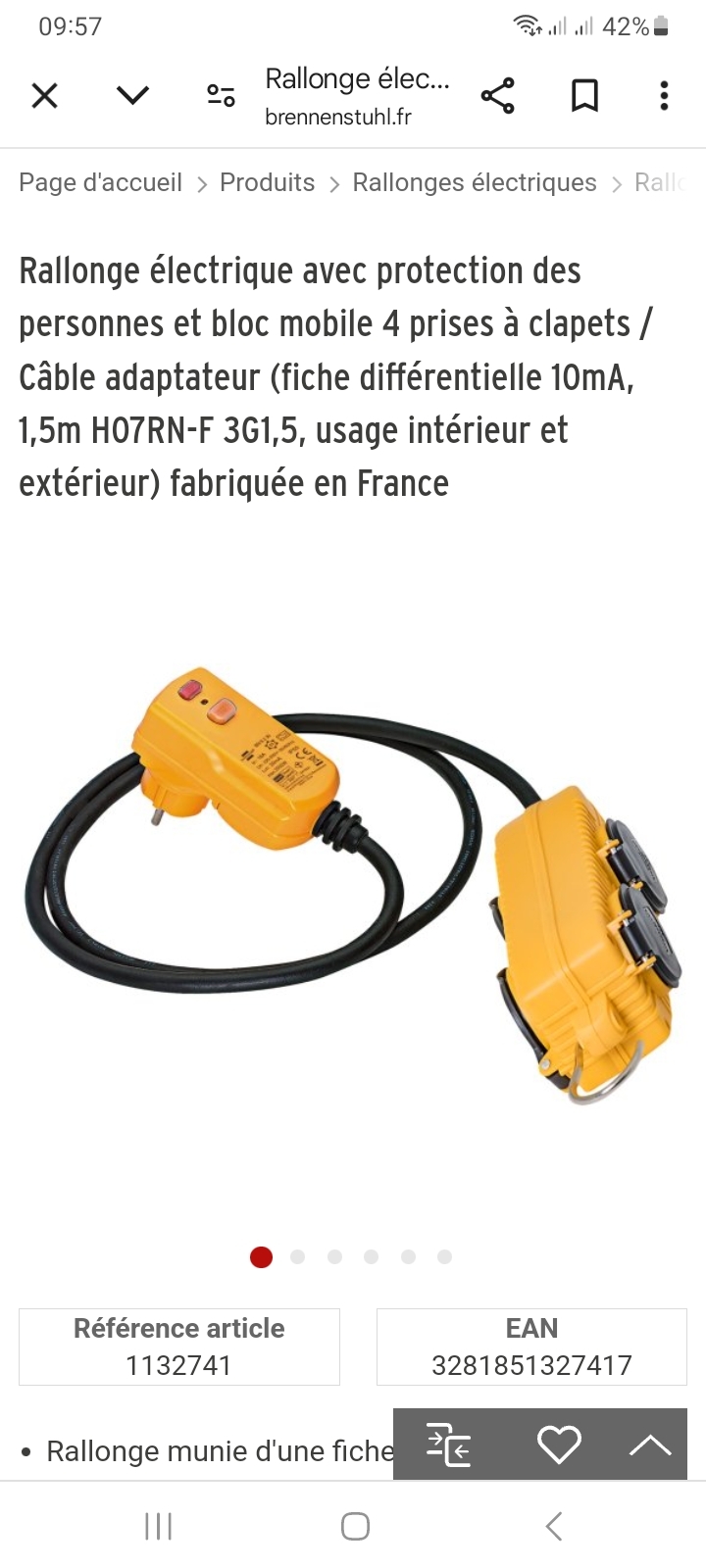

Chez Brico dépôt ils vendaient des rallonges sur touret pas chères en 25 ou 50 mètres me rappelle plus...
Faites avec du 2,5 carré et du Ho7 Rnf ...
Du 0,75 pour passer 1500 w je n'oserais pas ...en plus avec une plaque à induction faut aimer jouer avec le feu !conseiller même du 1,5 je trouve ça très limite .
Qui peut le plus peut le moins, surtout avec l'électricité...
En plus comme bien dit on rajoute toujours des choses sur le circuit,en 16 ampères on passe 3500 watts normalement.
C'est bien de chauffer le bateau avec des radiateurs, moins bien avec la chauffe dans les câbles !


28 sept. 2024

Bien vérifier que la rallonge a bien trois conducteurs; car beaucoup n'en ont que deux (pas de terre).


James :Exact Les tourets de Brico dépôt,les noirs je crois,sont en 3 conducteurs ·le 28 sept. 13:49
28 sept. 2024

Aller les génie de l'électricité, vos rallonges de Bricomerdique, sur laquelle vous branchez vos broyeur ou tondeuse, c'est du combien ? combien on peut passer dans du 1.5 ? N'oubliez pas de mettre des bottes en caoutchouc, parce que sans masse .......
Vos prises chez vous sont en combien ?
Désolé d'avoir mis à mal vos théories.


LeMoko:Mes prises chez moi sont en 2.5mm² avec disj 16A point, je ne veux même pas entendre parler du 1.5mm² avec un 10A, Très certainement que tu n'as jamais croisé des câbles fondue même dans les murs dans des maisons cela existe.·le 30 sept. 15:14
LeMoko:Oups j'oublie - 1 ·le 30 sept. 15:14
28 sept. 2024

Il n'y pas de masse en 220 V : une phase, un neutre et la terre, ne confond pas avec du continu.

La terre est reliée au bateau pour des questions s'électrolyse, et cela permet au différentiel de faire son bouleau


kivoila:Et il n'y a plus de 220 Volt depuis plus de 30 ans 😁·le 28 sept. 17:36
Al973:Ouh la, on part vraiment bas, et les prises au port sont en 380 V, en 24 V, en 12 V !!!!!!!!!!!!!·le 28 sept. 18:27
Fregoli:Non, un différentiel n'a pas besoin de terre : il mesure la différence entre courant passant dans le neutre et dans la phase....·le 30 sept. 06:53
LeMoko:Merci Fregoli cela fait du bien de te lire.·le 30 sept. 15:17
28 sept. 202428 sept. 2024

Tu sais ce qu'est du câble Ho7 Rnf Redsky ?
Visiblement non...
Tu sais combien ça vaut du 3g x 2,5 au mètre linéaire ?
Si tu as 25/30 mètres de rallonge,ou peut être plus il est toujours plus sage de surcoter.
En plus ces câbles ont une résistance forte au niveau de la gaine,et certains sont étamés voire ont une double gaine.
J'ai pris une fois un touret noir chez Brico dépôt,c'était moins cher que sur le net là où je le prenais d'habitude, j'ai récupéré le câble en donnant à un pote le bloc 4 prises plus disjoncteurs dont je n'avais pas besoin.
Je ne me rappelle plus si j'ai utilisé ce câble pour le circuit 220 ou 12 volts dans le bateau.
Tout le câblage sur le bateau est sur cette norme.
Il y a trois quatre marques qui font ces câbles,la référence étant toujours gravée en plus sur la gaine.


Polmar:La rallonge ne doit pas dépasser le longueur de 25 m. Même si beaucoup utilisent plus.·le 29 sept. 08:57
James :Dépend de la distance à la borne,des fois on n'a pas le choix...Bien soigner la connexion des câbles dans les prises, souvent c'est le point faible.Quand on utilise beaucoup de consommateurs une main sur les prises renseigne immédiatement,si ça chauffe c'est mal monté.·le 29 sept. 09:10
Addiction:Je dois avoir dans les 40m voir plus en deux longueurs, il arrive que les (ou la borne ) soient à perpéte·le 29 sept. 09:56
29 sept. 2024

Salut,

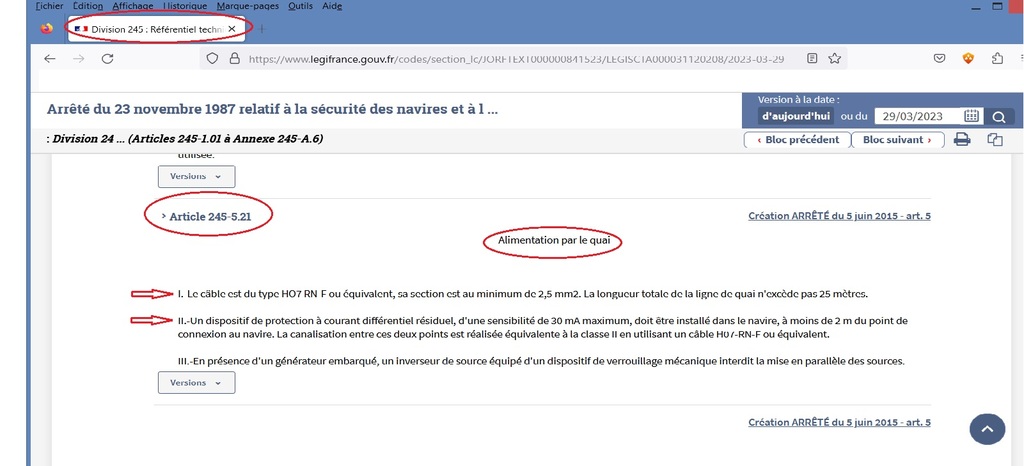

Pourquoi ne pas suivre la Division 245 ? il n y a que 2 articles à lire...
1er Article: alimentation par le quai(230v). 1 rallonge cable HO7RNF en 3 x 2,5mm, et 25 mètres maxi.
2eme Article: Un disj différentiel 30mA installé a 2 mètres maxi de l'arrivee du cable dans le bateau.
Tout ce qui est installé en dehors de cette Div245 ne sera pas pris en compte par les Assurances...
Mamita


29 sept. 2024

Mamita si tu lit bien la D245 il est dit 2.5 minimum

Donc ta remarque est vraie si le Dj du quai est en 16 A
Certains ports disons riche le Dj est en 32 A il te faudrait donc dans ce cas une rallonge en 4 carré
C est vrai que dans la vraie vie moi j ai un adaptateur de prise 32 vers 16 A ma rallonge en 2.5 et sur mon bateau comme tu le dit à moins de 2 mètres de l arrivée un Dj d'if de 16 A
Donc pas tout à fait aux norme mais dans ce cas seul ma rallonge entre quai et bateau n est pas protégée risque vrai minime
Pour les amis attention aux avis de réd sky ses connaissances en électricité sont plus que succinctes ses conseils à ne pas suivre


Mamita:Re,"...Certains ports disons riches le Dj est en 32 A il te faudrait donc dans ce cas une rallonge en 4 carré ...".(R) Des ports de plaisance ou marinas (très)"riches" qui ont des bornes monophasées en 32A doivent avoir des rallonges en 6mm2, (et non pas 4mm2), et toujours en 25m maxi.En général, les 32 A sont réservées aux bornes triphasées pour les yachts entre 25 et 50 mètres. Je n'en connais pas sur la façade Atlantique(: Mais ce n'est pas la question à l'ordre du jour l ). Même avec des bornes monophasées en 16A , vu l'augmentation des tarifs EDF, la tendance générale des marinas, est de limiter l'ampérage (10A /6A), voire le temps d'utilisation, ou même d'un péage à l'heure ou à la consommation., quand ce n'est pas un forfait journalier !Mamita·le 29 sept. 11:50
29 sept. 202429 sept. 2024

Les rallonges des gros Yachts sur les prises de 32 A sont bien plus grosses que du 2,5 carré il me semble,vu l'énormité de leurs rallonges.
Après si tu ne tires pas trop dessus le 2,5 doit aller .
Si tu branches 7kw de consommateurs j'en suis moins sûr...
La sécurité je suis d'accord c'est avoir de la marge, surtout en électricité !
En plus un câble qui ne chauffe pas vieillira bien mieux.
Un différentiel plus disjoncteur à la borne plus la même à l'entrée du bateau et on est tranquille, bien que les bornes de quai des fois soient dans un état très limite...


tatihou:32 A c est 4 carre·le 29 sept. 11:09
Fred11400:Non. 32A c'est 6·le 29 sept. 11:21
tatihou:Exact fred errare humanum·le 29 sept. 13:04
jackx308:On peut très bien brancher une prise 32 amp voir 63 amp sur du 2,5 carré. Ce qui compte c'est pas la puissance possible, c'est le besoin en consommation.Sur un bateau de 7 mètres tu pourra avoir 1 bain d'huile plus un plaque chauffante plus recharger ordi etc. Sur une place de port pour 7 mètres les prises seront en 16 amp, mais tu peux temporairement être sur la place d'un bateau de 15 m avec du 32 amp, il te suffira de connecter la prise 32 a la place du 16 avec 0 risque.·le 30 sept. 00:30
Addiction:Heuresement que l'on a pas des rallonges spécifiques pour chaque type de prises mais uniquement un adaptateur ·le 30 sept. 06:03
29 sept. 2024

32A pour du 4 carré sur une rallonge de 25m, va pas rester grand chose à l'arrivée.😜


tatihou:Tu es un spécialiste tu vas calculer combien·le 29 sept. 13:04
30 sept. 2024

Je peux m'empêcher de réagir, je suis Ingénieur de formation ayant lancé 198 fusées à Kourou.

1.5 mm2 16A
2,5 mm2 32 A

Mais attention à la longueur, car tout câble cuivre, aluminium ont une résistance interne, c'est pour cela que nous avons inventé la fibre optique.

Vous connaissez GOOGLE, il y a tout la dessus, mais il faut savoir lire.

Amitiés, Alain


matelot@19001:Selon la norme VDE 0298-4 06/13, l'intensité maximale dans un câble multiconducteurs de 2,5 mm² est de 26 A, et cela baisse quand la température ambiante augmente.·le 30 sept. 16:10
Polmar:Et quand la rallonge est roulée, l'ampérage possible diminue drastiquement. Souvent les deux valeurs (roulée/déroulée) sont parfois indiquées sur les tourets.·le 30 sept. 17:07
Lady_C:Les ingénieurs de Kourou se forment sur Google ?·le 30 sept. 19:42
tatihou:Ils sont forts les ingénieurs de kourou pour transporter de l énergie les câbles en cuivre ou aluminium par de la fibre optique ·le 30 sept. 20:48
30 sept. 2024

Bonsoir,
OK merci à tous pour vos précieux message .je vais faire au mieux cette hiver
Bien cordialement


30 sept. 2024

Put….g , 77 posts pour tirer une prise en 220v sur « 7m » 🤔… et 80 possibilités potentiellement possibles …..
J’y crois pas 🤓


Azur15:Exact.Il y a plus simple.500 m2 de panneaux solaires et tout le matériel qui va bien et surtout un bon convertisseur pur sinus et plus besoin de rallonge.Avantage tu profites de tout le confort au mouillage 😃·le 30 sept. 20:23
red sky:et à la maison ça passe la tondeuse avec un touret parfois pas déroulé de 30m de 1.5² sans terre.·le 30 sept. 20:44
LeMoko:Oui red sky y a plein de trucs un peu limite qui passent, c'est nettement plus désagréable quand cela ne passe pas et que c'est en pleine nuit dans ton sommeil en espérant qu'il ne soit pas définitif. Quand je vois le débat pour finalement un disjoncteur 10 ou 16 A c'est le même prix et nous allons parler de 1€ au mètre d'écart entre du 1.5 et du 2.5 pour un bateau de 7m. Mais bon il fera comme il le souhaite ·le 30 sept. 21:10
James :Beaucoup d'appareils sont auto protégés maintenant et ne nécessitent pas une mise à la terre Les pros expliqueront mieux...C'est gravé sur la machine il me semble qu'il y a un sigle ?·le 30 sept. 22:16
LeMoko:Quand tu parles de auto protégé tu veux parler de la double isolation symbole de deux carrés l'un dans l'autre. Mais le disjoncteur 10 ou 16 A et la pour protéger la ligne et l'interdif de 30mA et là pour la protection des personnes.·le 30 sept. 23:34
James :Ah oui merci, c'est ça.·le 01 oct. 07:45
