Mercury 135cv 2T Carbu V6

Bonjour, récent propriétaire d'un bateau sea ray de 1989, équipé d'un Mercury 135cv V6 A carbu (Black Max je pense)

J'aimerais comprendre le fonctionnement de ce moteur, électronique, etc.

J'ai pour projet de refaire le poste de pilotage donc j'aimerais trouver l'utilité des diffrents fils qui viennent du moteur. Pour ça j'ai trouvé un schéma mais je ne comprends pas trop qui donne quelle infos (Compte tour, sonde de Temp, etc)

Merci d'avance

L'équipage
15 nov. 2022
15 nov. 2022

Te rapprocher d'un concessionnaire ou autre atelier de mécanique ?


15 nov. 2022

Salut, étant assez bricoleur auto,moto, agent de maintenance de métier j'aimerais retaper ce bateau solo.
Si jamais quelqu'un a d'autre réponse ...


Trimaran:Ce que je veux dire, c'est que des fois c'est plus simple de demander et d'avoir une bonne réponse, que de galérer où de faire une fausse manip.Sinon tu suis chaque fil/moteur-instrument/tableau ·le 16 nov. 2022 10:45
15 nov. 2022

salut,
pas vraiment de l'électronique là dedans, il faut juste que tu ais le tableau de bord et les leviers de commande qui se connectent à tous ces éléments, donc en premier mettre ici ton modèle de tableau de bord ou en trouver un qui comprend les connexions de tous les éléments installés sur ton bateau (à lister, le schéma peut t'aider à les trouver), donc pas obligatoirement tous ceux mentionnés sur ton schéma ... ensuite pour les connexions tu suis les fils et tu connectes et dans le doute tu reviens poser des questions, bon courage ... ou alors comme le dit Trimaran tu fais appel à un pro mais c'est moins intéressant (si un jour problème tu sauras comment réparer ... ou mettre en rideau !) et plus cher


15 nov. 2022

Salut quizas merci pour la réponse,

C'est le tableau de bord d'origine du bateau,

Je vais regarder ça. Merci quand même 👌🏼👌🏼


15 nov. 2022

Bonjour
A vérifier si vous possédez le connecteur qui est à proximité de la poignée
comme sur les images ci-dessous
je vous mets également les branchements à partir de ce câble
Salutations



15 nov. 2022

Bonsoir, il ne me semble pas avoir ce type de connecteur..


16 nov. 2022

Bonjour

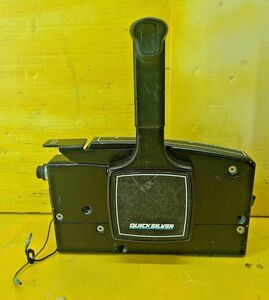

avant commande du connecteur vérifiez que votre poignée est une 2000
comme l'image jointe
pour information sur l'image il manque les interrupteurs trim sur le haut de la poignée
Référence connecteur 84-86396A8
Salutations


16 nov. 2022

ci joint une image avec les différents connecteurs



16 nov. 2022

Vous êtes certain de votre plan ?
Je ne vois que 2 fils allant au régulateur.


matelot@46565:Cela est vrai la 1° image représente la poignée nuesur le fichier.doc je pense que vous devriez retrouvé les 2 fils sortants de la poignée·le 16 nov. 2022 11:50
16 nov. 2022

Bonjour et merci pour toutes vos réponses.

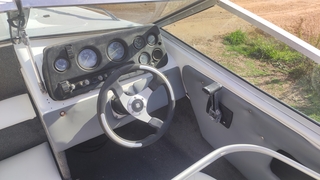

Voici mon tableau de bord que j'aimerais refaire et la connectique.

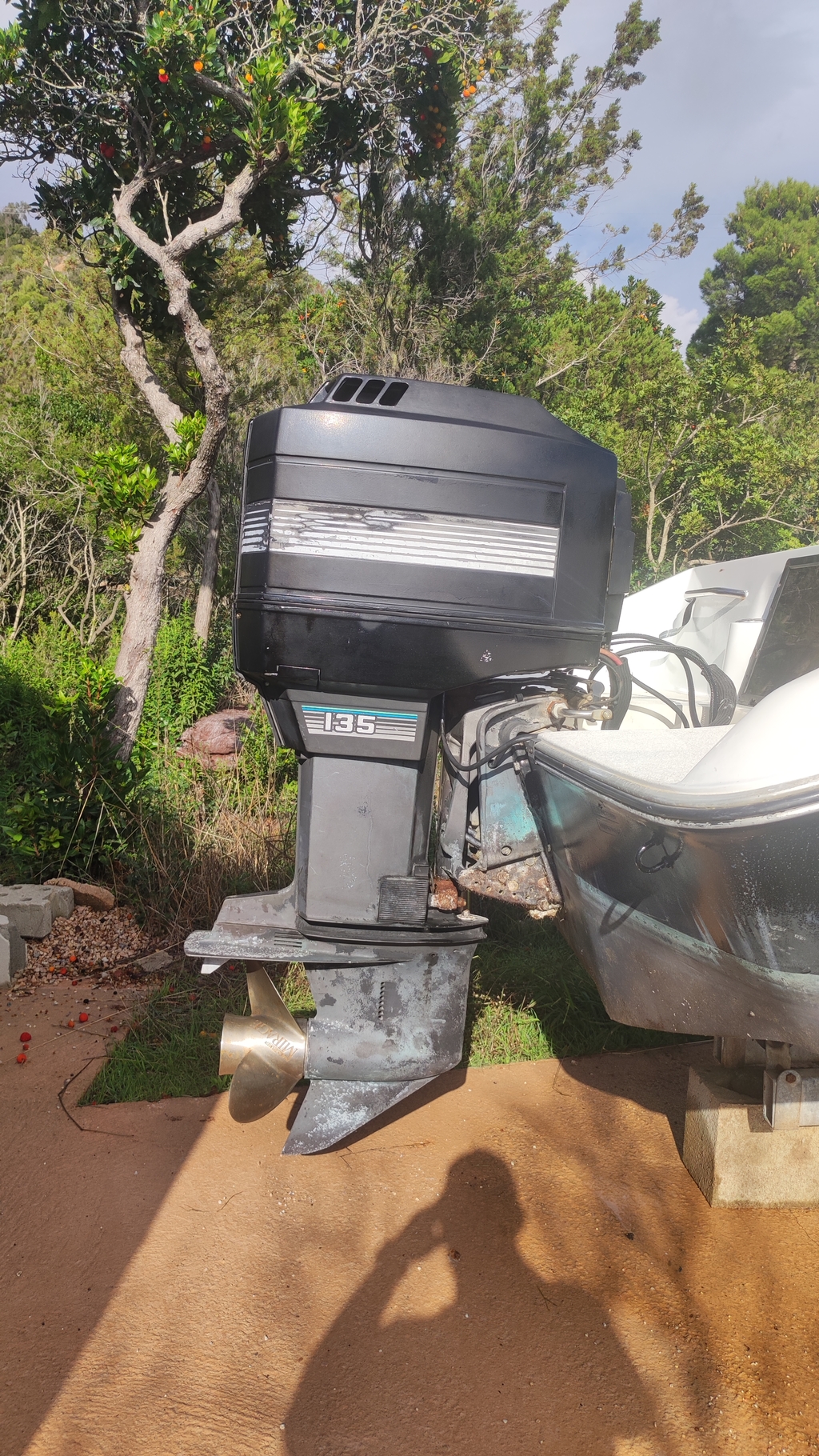

Aussi une photo du moteur. Si quelqu'un a le même et peu m'éclairer sur différentes questions.


17 nov. 2022

Bonjour
Merci de nous donner les couleurs des fils et leurs nombres
par exemple rouge/noir ou autres
sur la photo j'ai du mal à reconnaitre
Salutations


17 nov. 2022

En regardant les photos auriez possibilités de me donner les éléments à brancher
Par exemple comptes tours e c t


18 nov. 2022

Bonjour
Sous ce lien vous trouverez des idées de branchement
we.tl[...]ATQBCPS
Salutations


19 nov. 2022

Bonjour, merci beaucoup pour la Doc ! Je vais regarder les couleurs que j'ai sur le bateau, je les partagerais ici.


19 nov. 2022

Bonjour,
vous avez un prise ronde peut-être 14 broches, suivant modèle, qui se trouve dan la cuvette moteur et sur laquelle vient se connecter le faisceau du boitier de commande et celui des instruments. Si vous pouvez dire quelle prise vous avez et les couleurs, ça aiderait à répondre . photo de prise ?


19 nov. 2022

Bonjour
Pensez à regarder les couleurs sur l'interrupteur de démarrage et si possible le nombre
Beaucoup de fils accessoires partiraient de celui ci
Segalen à raison nous avons besoin de savoir si dans le moteur il y a une grosse prise
leurs nombres est important ainsi que les couleurs
si existence du gros connecteur celui permet d'alimenter le démarrage les accessoires et le trim
Salutations


20 nov. 2022

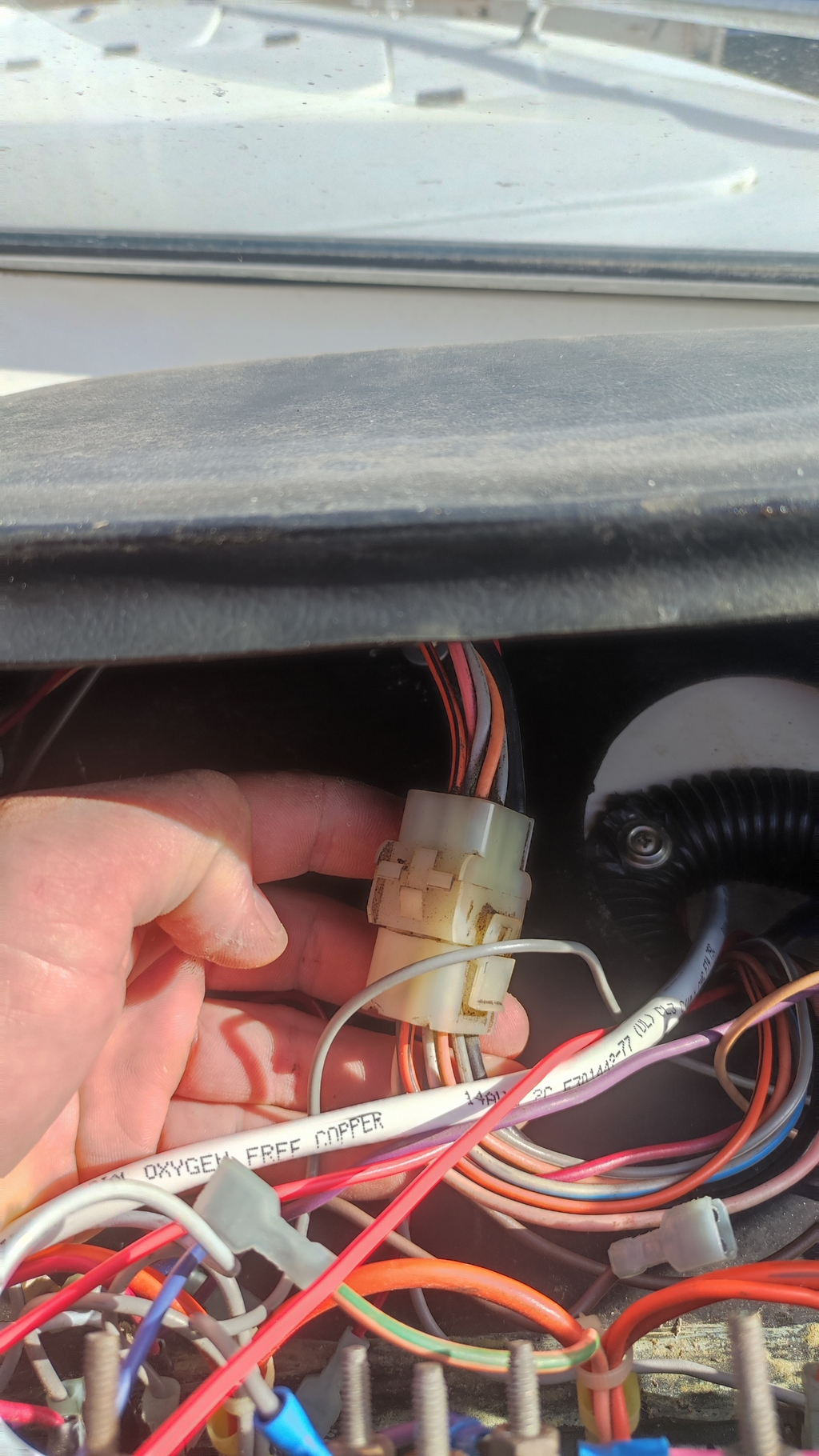

Bonsoir, j'ai regardé aujourd'hui. J'ai une grosse prise entre le moteur et le contacteur a clef, c'est une connectique 8 pins.

Au niveau du contacteur a clef j'ai comme couleur : gris, beige/bleu, violet, marron/blanc, jaune/rouge, jaune/noir, noir, rouge, rose/blanc, noir/jaune, bleu/blanc, marron.

Au niveau de la poignée de gaz : bleu, rouge, vert qui deviennent vert/blanc, rouge/violet, gris/blanc.

Et j'ai 4 fils en plus du gros faisceau qui viennent du réservoir d'essence, d'huile, pompe vide cale etc. Couleurs : gris/blanc, rose, noir marrons.


20 nov. 202220 nov. 2022

Savez vous comment fonctionne la sonde de compte tours sur se genre de moteur ?

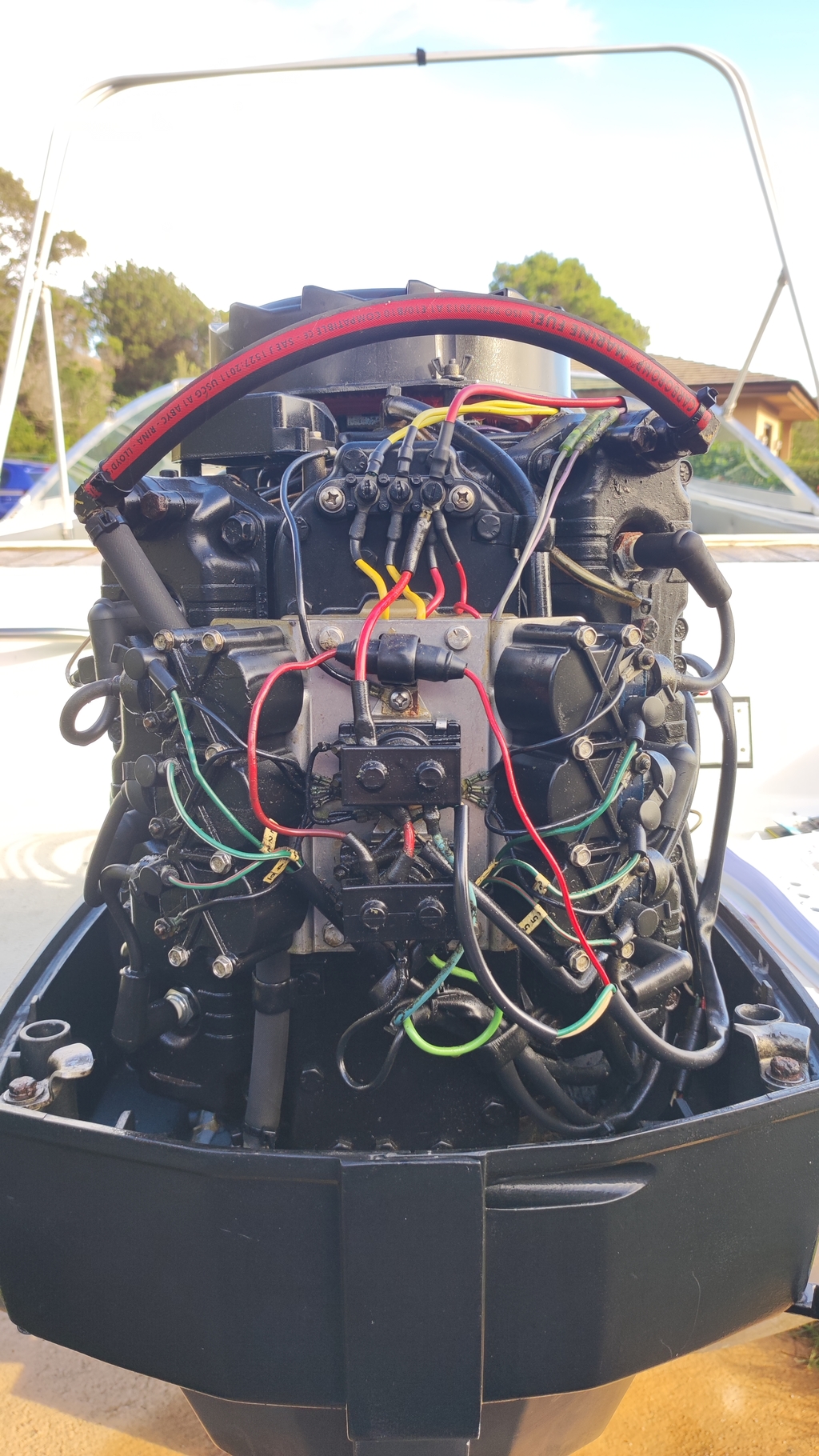

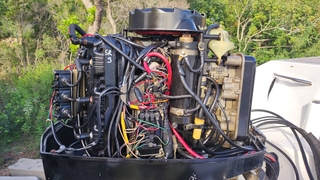

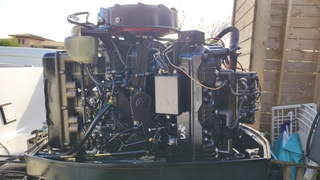

Voici en plus quelques photos de mon moteur. Il y a des fils de partout je ne comprend pas trop le fonctionnement.
(Malgres une bonne connaissance en mécanique moto et auto)..


crescent76:Bonjour, je ne connais pas ce moteur mais l'info compte-tour peut être prise au niveau du trigger ou du boitier CPU. En tout cas ce câblage n'est pas très joli, mais directement du à l'architecture du moteur. Quelques simplifications semblent possibles. La connectique moteur doit comporter 2 circuits idéalement séparés: un circuit vers batterie en direct sans prise avec retour pour charge et un circuit vers tableau de bord avec une prise multibroche pour relai démarrage, trim et retour infos capteur. Si ça marche, ne touchez à rien. Amicalement·le 21 nov. 2022 13:34
Cormoran-2A:Bonjour, C'est sûr que le câblage n'est pas beau du tout.. et au niveau du tableau de bord c'est la même chose voir pire, c'est pour cela que je voulais refaire celui ci.. Niveau moteur tout marche correctement.Niveau tableau je ne pense pas que le compte tours soit juste (incohérences) c'est pour cela que je voulais connaitre le fonctionnement. ·le 21 nov. 2022 17:59
21 nov. 2022

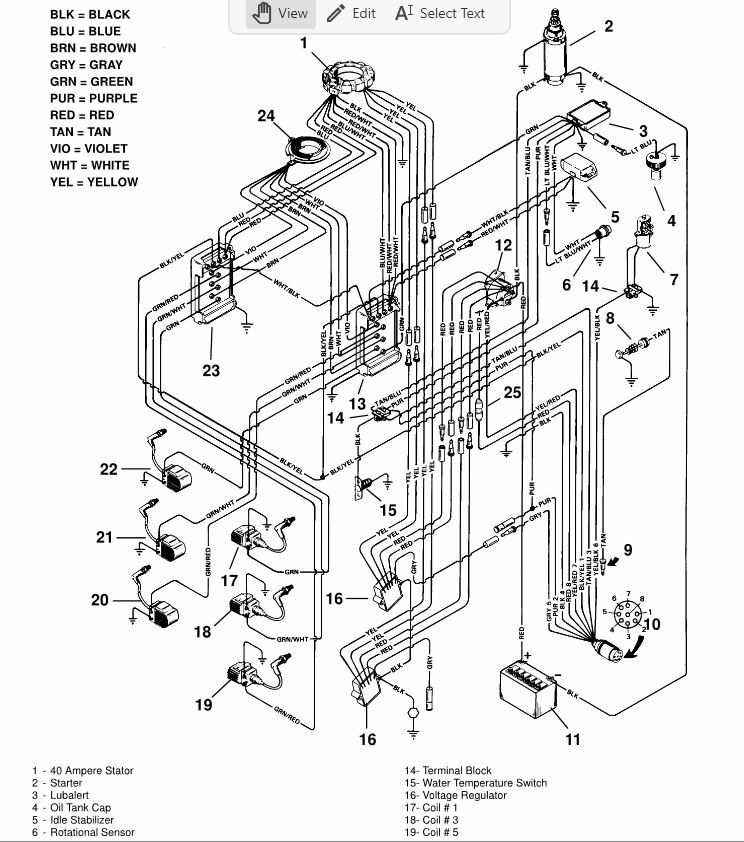

Le compte-tour:
C'est un 2 temps V6:
le signal exploité par le tachymètre sort du "module de synchronisation ou régulateur " rep 16 par un fil GRAY ,
il va à la broche 5 du connecteur 8 pins, puis au connecteur 5 voies qui va aux instruments.
Il conserve sa couleur GRAY GRY GRIS tout du long jusqu'au compte-tours.

Le tachymètre étant identique pour plusieurs moteurs, (nombre de cylindres suivant moteur), il doit être adapté à la fréquence et amplitude du signal qu'il reçoit. Il y a un réglage à l'arrière du compte tours.
Il faudrait regarder le modèle de Compte-tours qu'il y a sur ce tableau ...une photo de l'arrière ..



crescent76:Bonjour, je ne vois pas le "Rotational sensor" rep 6 sur ce schéma. Où se trouve-t-il?·le 22 nov. 2022 08:58
21 nov. 2022

Merci à toi pour l'explication 👌🏼 a tu une Doc technique de ce moteur ?

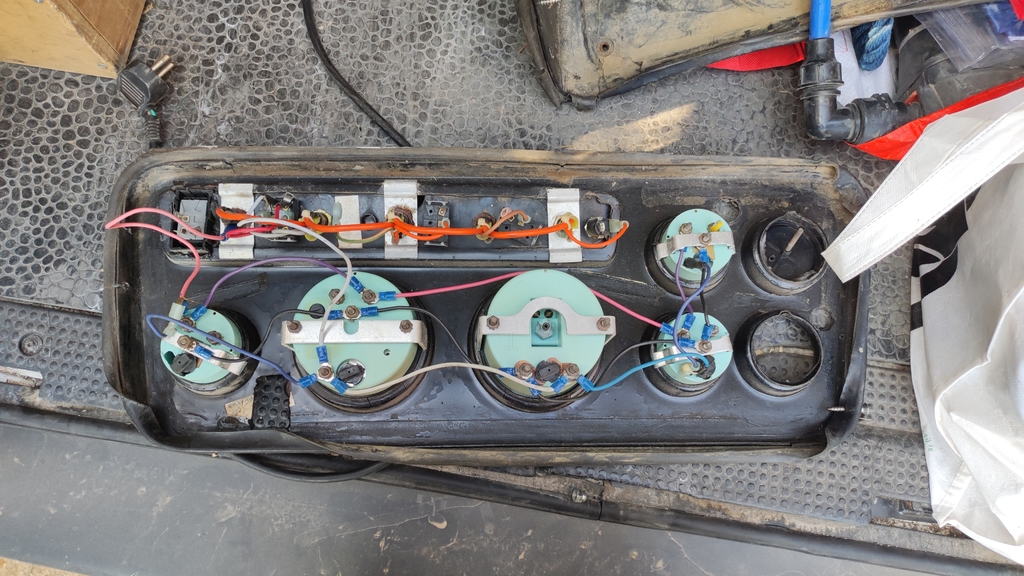

L'arrière de mon tableau de bord ressemble a ça.


21 nov. 2022

Oui j'ai la doc et PDF ..si tu as une adresse mail...
en pièce jointe jointe un tableau des couleurs



22 nov. 2022

Bonjour

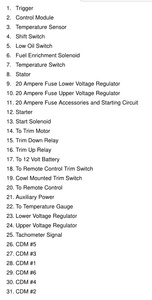

Crescent76 : rotationnal sensor repère 6


22 nov. 2022

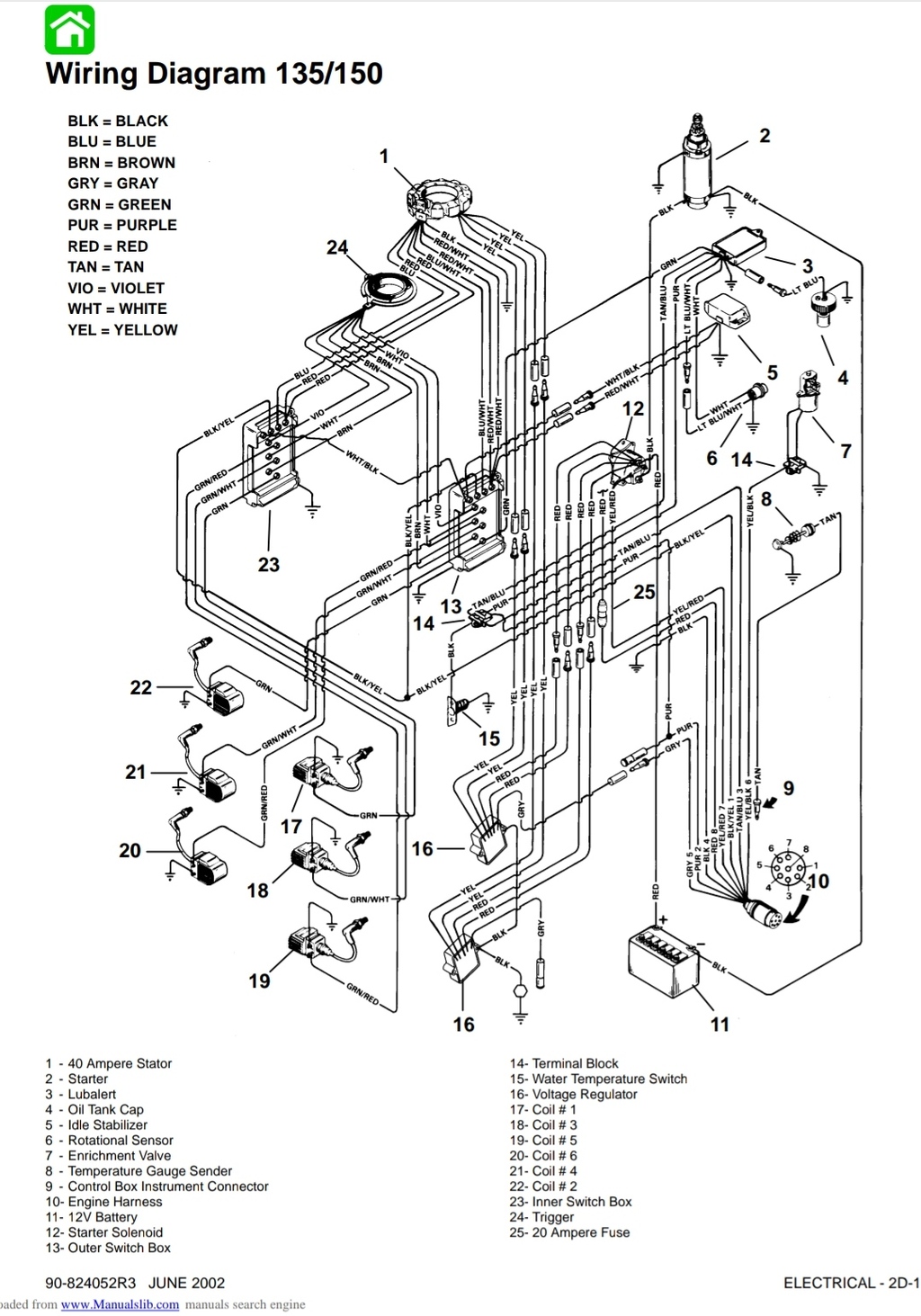

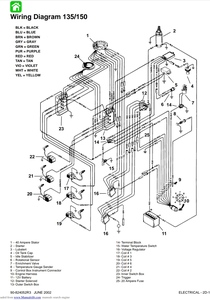

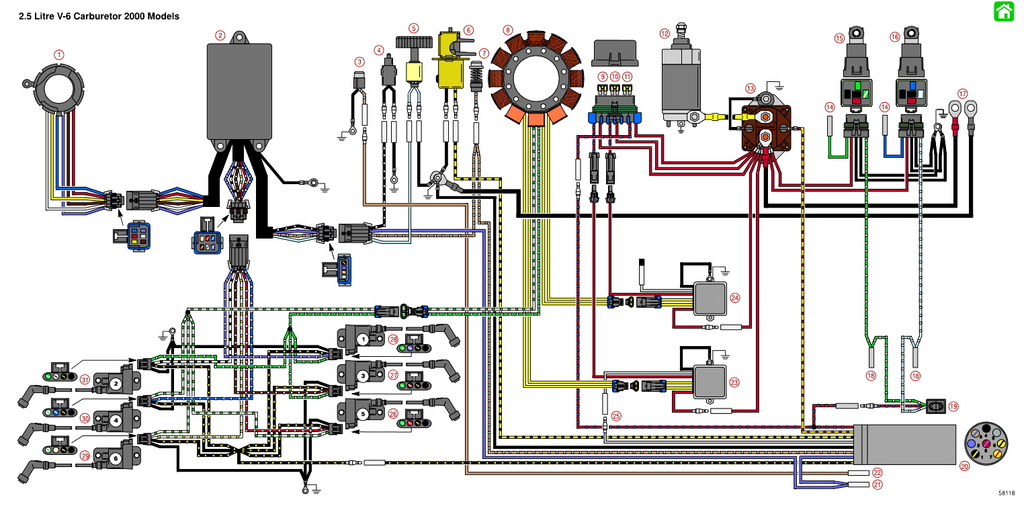

Signal compte-tours :
suivre le fil gris 25 sur le schéma colorisé


SEGALEN:Il y a eu plusieurs systèmes suivant les moteurs et années de production . ce schéma correspond au 2,5L carbu autour de 2000·le 22 nov. 2022 12:02
SEGALEN:Il faut voir si les composants du schéma sont présents sur le moteur. En regardant les photos du moteur au dessus.... je commence à en douter . Le moteur semble être plus ancien. ·le 22 nov. 2022 12:22
22 nov. 2022

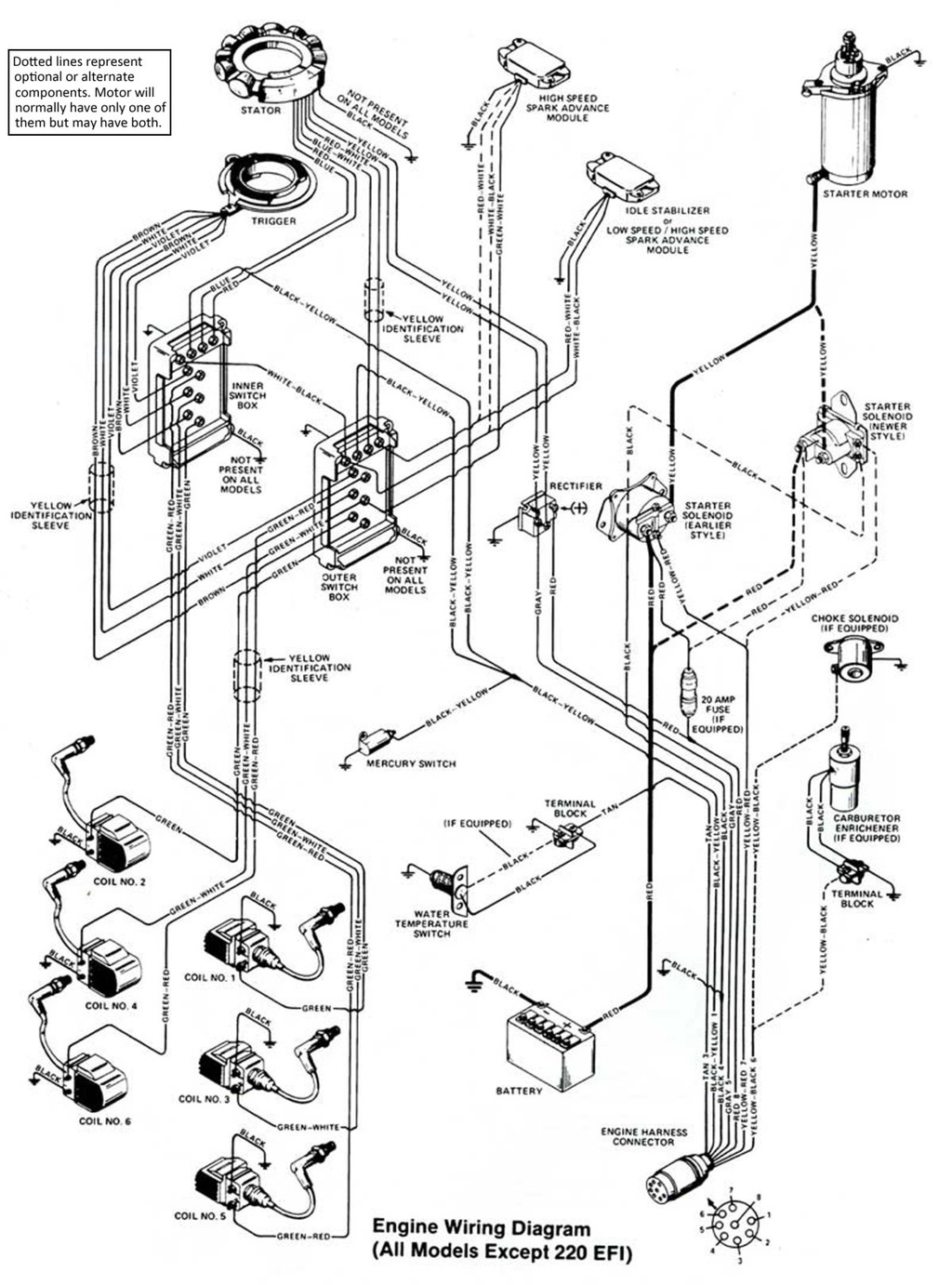

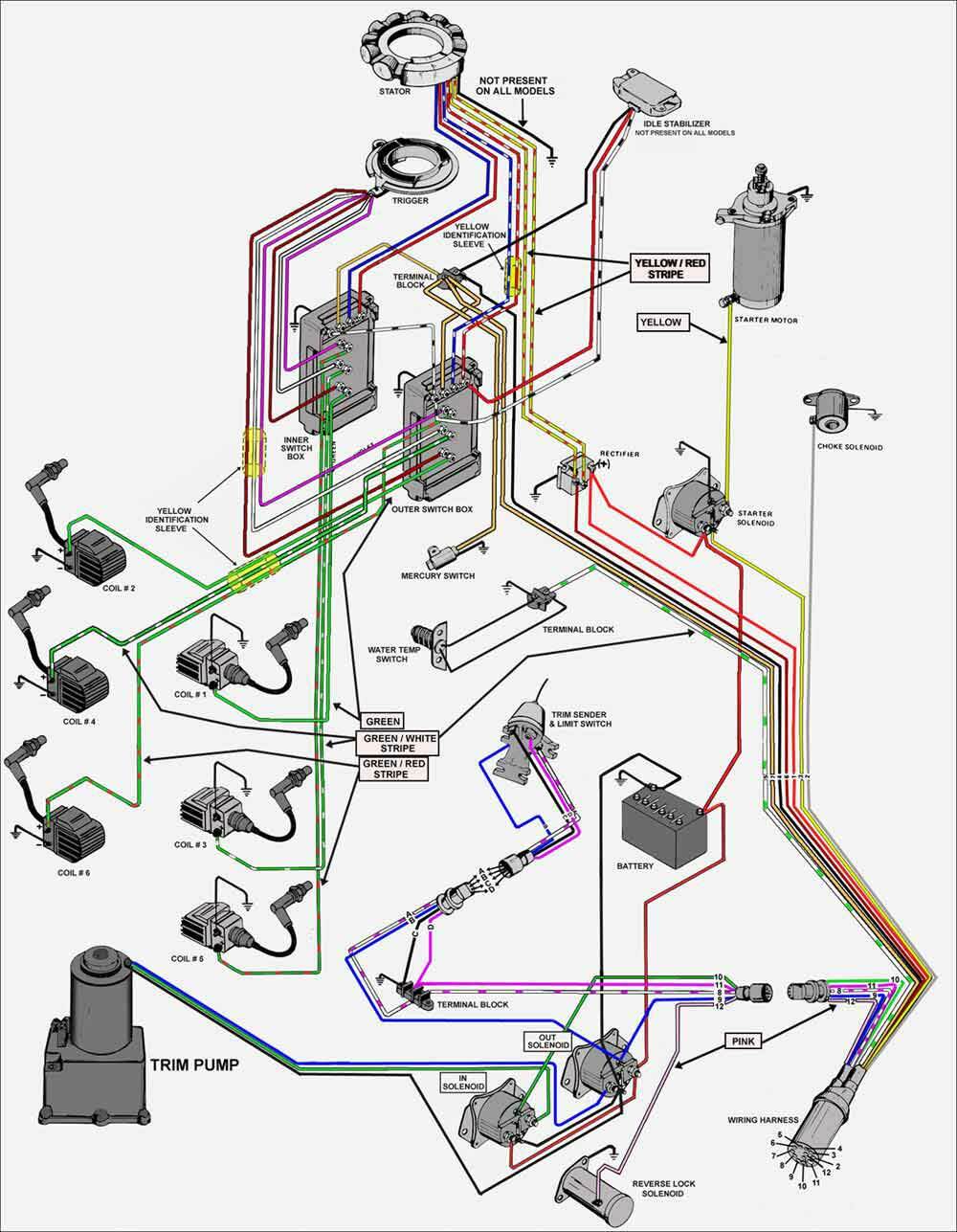

V6 vers années 1990 .

Le fil était aussi Gris et allait jusqu'au "rectifier" .
Celui-ci recevait le courant d'une phase du stator et mettait en forme le signal qui sortait du fil gris vers la borne 5 GRAY de la grosse prise sur le moteur...et ensuite direction le compte tours.


Cormoran-2A:Ça ressemble plus à ça oui. Du coup il commence jaune et se transforme en gris au niveau du rectifier ? Tu m'avais parler d'un réglage derrière le compte tours directement. Car il fonctionne mais n'est pas cohérent en rapport du régime moteur a l'oreille. ·le 22 nov. 2022 17:57
crescent76:Bonjour, donc si le signal était pris sur le stator, sa fréquence ne dépendait pas du nombre de cylindre, non?·le 22 nov. 2022 18:02
SEGALEN:En effet dans ce cas ou le signal est pris sur une seule bobine du stator , il n'est pas nécessaire de changer la fréquence pour piloter le CT . Dans le cas présent le "rectifier" doit permettre de ne conserver qu'une seule alternance , pour avoir un signal proche du "carré" ..Ici on est en analogique.....il faudrait mettre un oscillo dessus pour voir le forme exacte de ce qui sort par le fil gris. C'est dans le cas des moteurs a avec des instruments en "numérique" qu'il faut reconstituer un signal . ·le 22 nov. 2022 21:23
crescent76:Bonjour, les problèmes de notre ami pourraient donc aussi venir d'un dysfonctionnement de ce "rectifier"www.accasteo.com[...]52.html ·le 24 nov. 2022 09:22
SEGALEN:C'est possible, ou d'un défaut de continuité sur la ligne, il y a plusieurs possibilités. J'aurais commencé par vérifié la continuité des fils et connexions , pour commencer par le moins coûteux, même si les pièces ne sont pas très chères. ·le 24 nov. 2022 10:01
22 nov. 2022

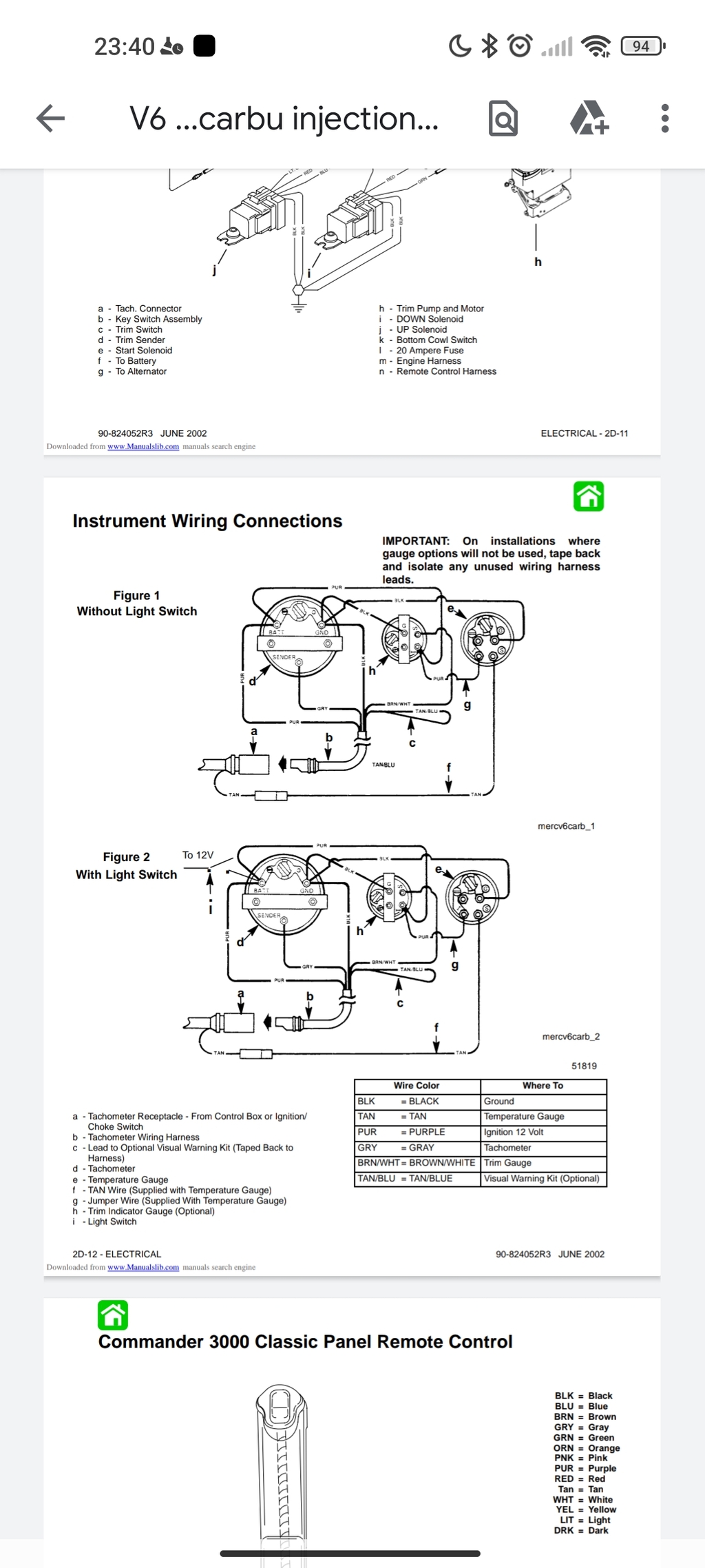

J'avais trouvé ça sur le web mais c'est une prise 12 pins donc pas forcement le même je pense ..


SEGALEN:Il y avait des 14 pins , mais parfois seulement 12, voire moins d'utilisées. D'après ce que j'ai vu sur tous les schémas, le fils est gris et qui serait sur la borne 5 du gros connecteur. à voir sur le moteur, ..·le 22 nov. 2022 21:27
23 nov. 2022

Bonjour
Afin de connaitre le nombre de plots je pense que vous devriez regardé en sortie du gros câble venant du moteur
celui qui alimente le contact à clef et les compteurs
Salutations


23 nov. 2022

Bonjour
je vous un p d f merci de nous confirmer les couleurs des fils
Salutations


23 nov. 2022

p d f avec les couleurs



Cormoran-2A:Ça me paraît être ça. ·le 26 nov. 2022 15:24
26 nov. 2022

Salut a vous, j'ai essayer aujourd'hui de savoir si mon capteur de niveau d'huile fonctionnais mais je n'ai aucun bip au niveau du buzzer en position "basse". Je ne vois pas sur le plan comment l'info remonte au tableau de bord. (Flotteur no3, ensuite no4 et après je ne vois rien)
Peu être faut il mettre un voyant ou autre ? Sur quel fil ?
Merci


27 nov. 2022

Bonjour
ci joint image

Salutations



Cormoran-2A:Bonjour, j'avais vu ce schéma sur la RT. Mais ce que je ne comprend pas c'est qu'es qui donne l'alerte d'un niveau d'huile faible ? Quel fil part du flotteur pour arriver au tableau ? ·le 28 nov. 2022 07:52
28 nov. 2022

Bonjour
ci joint explication module

MODULE D'AVERTISSEMENT
• Fait retentir brièvement le klaxon lorsque l'interrupteur à clé
est allumé, pour indiquer que le système est opérationnel.
• Pendant que le moteur tourne, le module
surveille la rotation du système d'entraînement pour la
pompe d'injection d'huile en captant les impulsions du
capteur de mouvement. Si le système d'entraînement devient inopérant, le module fera retentir le klaxon d'avertissement.
• Si le niveau d'huile baisse dans le réservoir d'huile moteur, le
Le capteur d'huile (flotteur) signalera au module de sonner
le klaxon d'avertissement


Cormoran-2A:D'accord, merci pour cette explication. Lorsque que je sort le flotteur du réservoir d'huile celui ci est donc censé faire retentir le klaxon ? Ce qui n'est pas le cas sur mon système. Est ce qu'un fil n'est pas branché ? ·le 28 nov. 2022 12:39
28 nov. 2022

Niveau oil et et alarme :
"warning Oil module"
En suivant les fils du capteur de niveau tu arriveras peut-être à ce module


SEGALEN:www.boats.net[...]ponents ·le 28 nov. 2022 18:08
Cormoran-2A:Exact j'arrive jusqu'à ce boitier. C'est lui qui es censé bipper ? Car j'ai rien qui repart de la jusqu'àu buzzer du tableau de bord.·le 28 nov. 2022 23:01
SEGALEN:ça devrait bipper au buzzer du levier de commande, si le levier en pourvu du bipper. On l'entend bien sur cette vidéo: www.youtube.com[...]/watch ·le 28 nov. 2022 23:32
29 nov. 2022

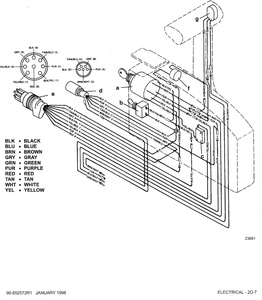

Le câblage du buzzer sur le levier de commande ( repère 7 ) sur le dessin du câblage à partir de la prise 8 Pins .
Ce buzzer pourrait être placé ailleurs ... comme dans le tableau de bord


Cormoran-2A:Effectivement mon buzzer est sur mon tableau de bord. Mais ne bip que lors de la mise en contact il faut que je regarde si le câble jaune/rouge est branché mais il ne me semble pas de mémoire. ·le 29 nov. 2022 12:45
Cormoran-2A:Ce serait la pièce (f) le buzzer ? ·le 29 nov. 2022 15:04
SEGALEN:Oui ·le 29 nov. 2022 21:13
Cormoran-2A:Donc le fil beige/bleu ·le 29 nov. 2022 23:07
Cormoran-2A:Pourquoi repère 7 ? ·le 29 nov. 2022 23:08
SEGALEN:Il suffit de suivre les fils à partir du module d'alarme sur schéma moteur....couleurs de fils et ...n° bornes sur prises ·le 29 nov. 2022 23:16
SEGALEN:Et mes interventions sur ces boîtiers de commandes ...·le 29 nov. 2022 23:19
Cormoran-2A:Le beige/bleu me paraît branché sur le bipper. Il y a deux bornes sur le bipper le violet pour la bipper la mise du contact (je pense). Et le beige/bleu pour l'huile ?·le 02 déc. 2022 07:50
06 déc. 2022

Bonjour, savez vous si il existe une "casse" pour bateau ? Pour pouvoir acheter pièces détachées et autres ?


06 déc. 2022

Bonjour
merci de nous donner le lieu d'achat
Salutations


06 déc. 2022

Bonjour, Actuellement en corse mais je remonte sur le continent pour 2 mois de mi décembre a mi février près de Saint Etienne (Loire).
Mais au vu de la rareté de ce moteur je peux voir pour un envoi ou me déplacer.

Merci


crescent76:Bonjour, il y a une casse bateau en Corse·le 07 déc. 2022 09:55
crescent76:Casse Marine Corse est située à VESCOVATO, au LIEU DIT GHURONE·le 07 déc. 2022 10:03
