Liaison pont/coque : est ce d'origine ?

Bonjour

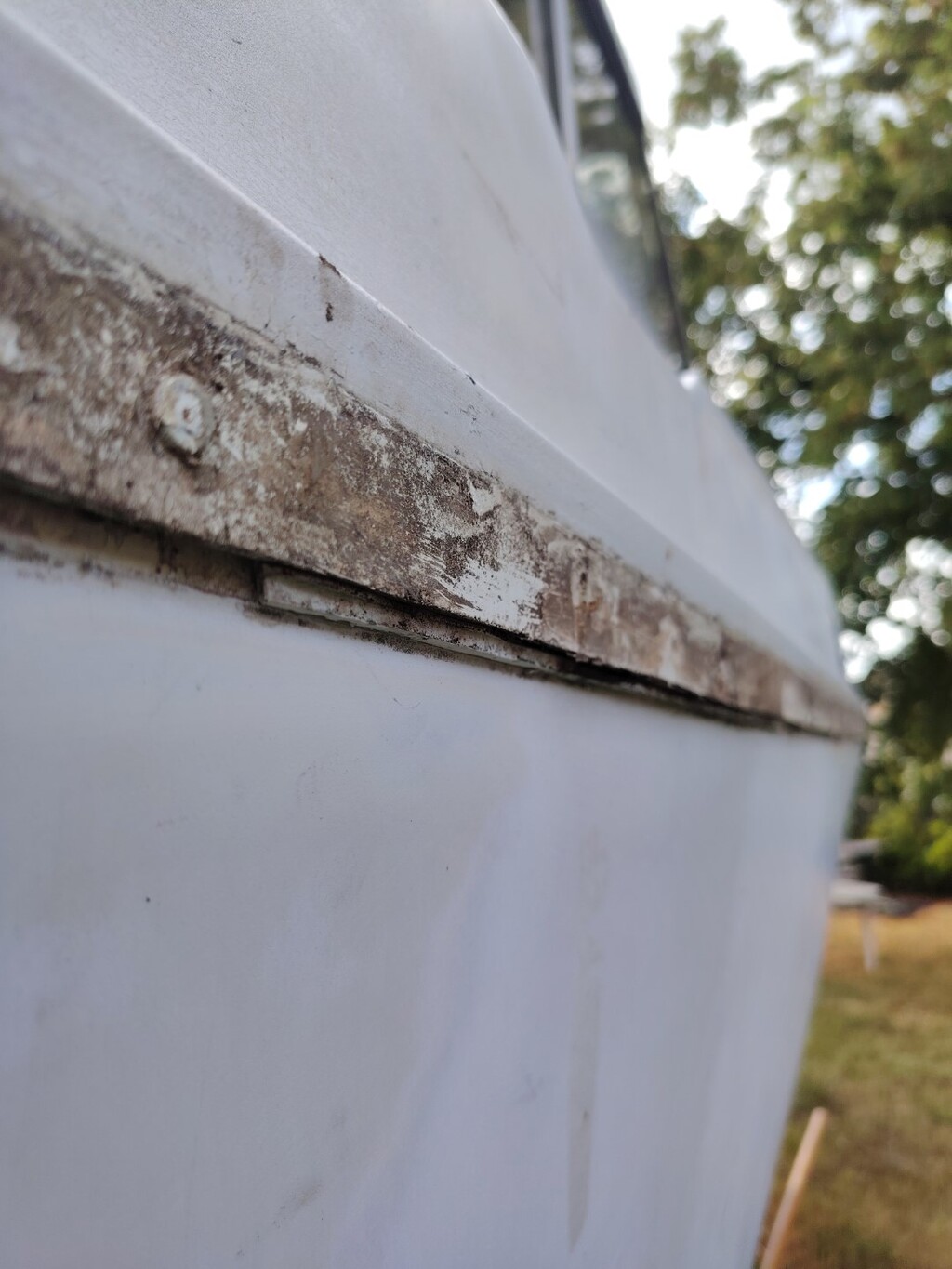

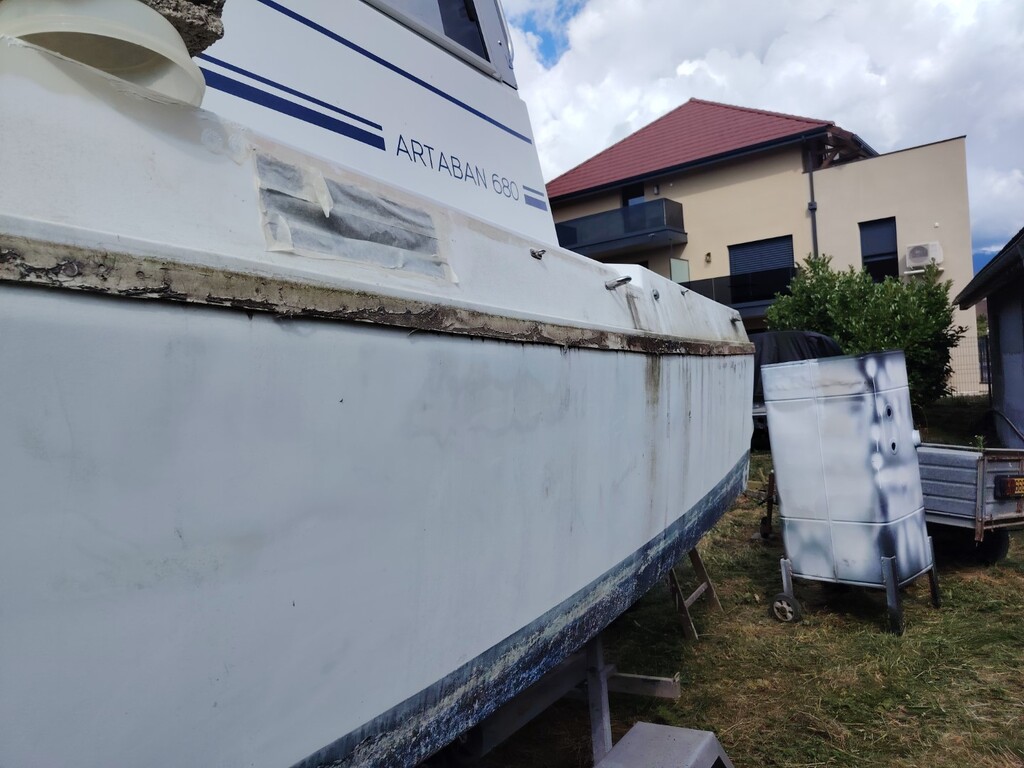

Toujours dans la restauration de notre Artaban 680 de 1980 (chantier Yachting France/Arcoa) et devant refaire la peinture des cotés de la coque, j'ai démonté le liston.

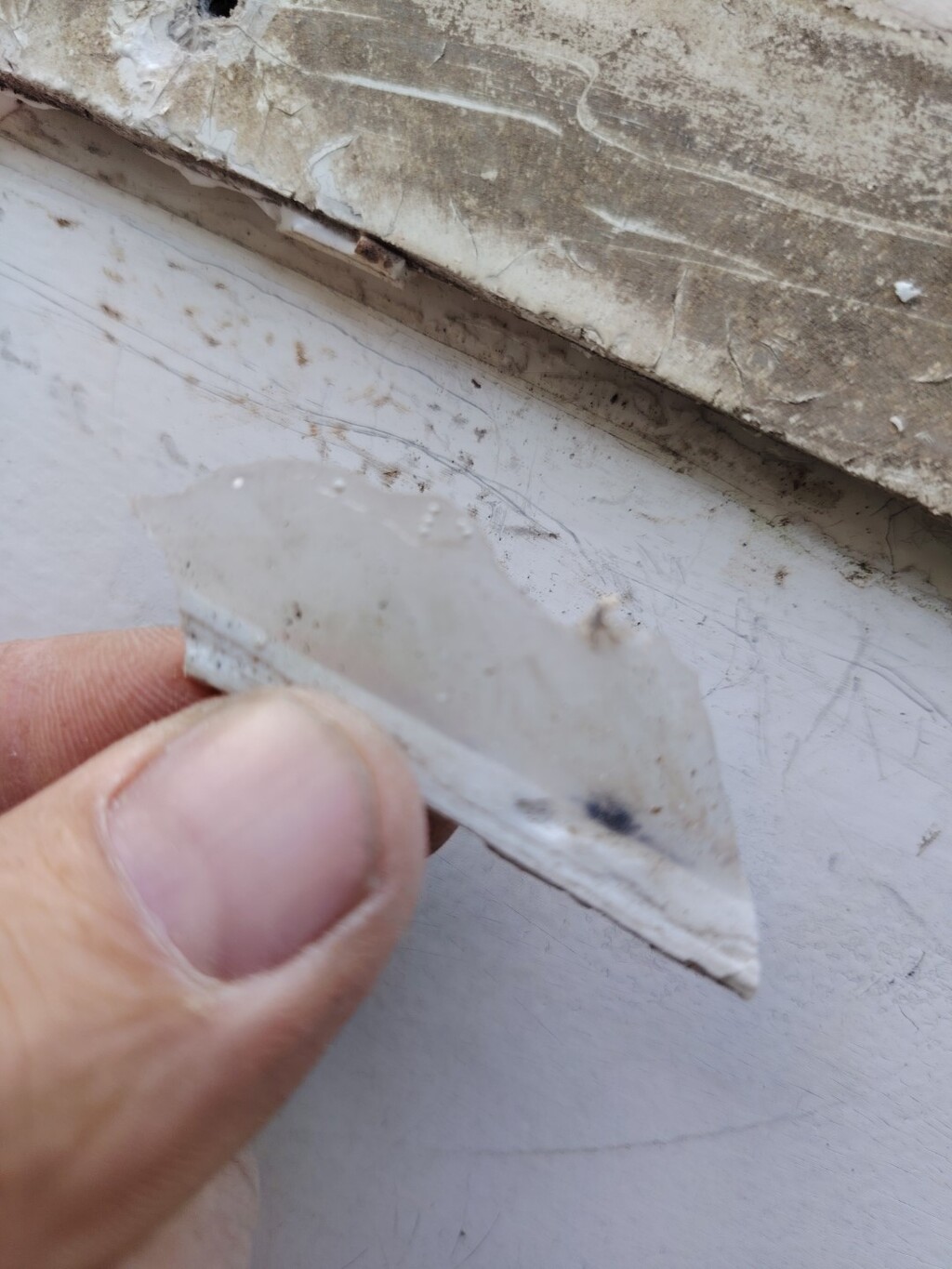

J'ai été surpris de l'état de la liaison pont/coque ; je pensais que ces 2 parties étaient collées avec du polyester ou mastic polyester, or elles sont jointées avec du joint silicone transparent, dont la partie basse (en contact avec l'extérieur donc) est en joint silicone blanc, à priori passé frais sur frais.
De plus ces 2 parties sont rivetées tous les 30 cm, mais pas de manière jointive (reste 4mm, espace rempli par le joint) ce qui me fait douter de d'efficacité mécanique de ce montage.

Est ce le montage pont/coque habituel à cette époque ?

D'autre part, il y a pas mal d'endroits ou le mastic silicone est décollé. Après l'avoir enlevé, comment préparer les surfaces (assez inaccessibles car prises entre l'extérieur de la coque et l'intérieur du retour de pont) pour que le nouveau liant adhère bien ? Quel liant mettre : silicone à nouveau ou joint polymère hybride ou autre ?
Merci pour vos suggestions

L'équipage
#coque#pont
San MarcoSan Marco
1j
TITIMARINTITIMARIN
1j

Cela devrait être stratifié mais côté intérieur. C'est comment "de l'autre côté " ?

San Marco:bonsoir TITIMARIN et merci pour ta réponse. Je n'ai pas l'impression que ça soit stratifié. Il y a bcp d'endroits ou il y a plein de silicone qui a été mis, mais bien après je pense. Je ne vois pas trop comment ça pourrait être stratifié par l'intérieur. Mais je regarde plus attentivement demain.·le 24 juil. 21:38
Ajouter un commentairePublier
San MarcoSan Marco
19h19h

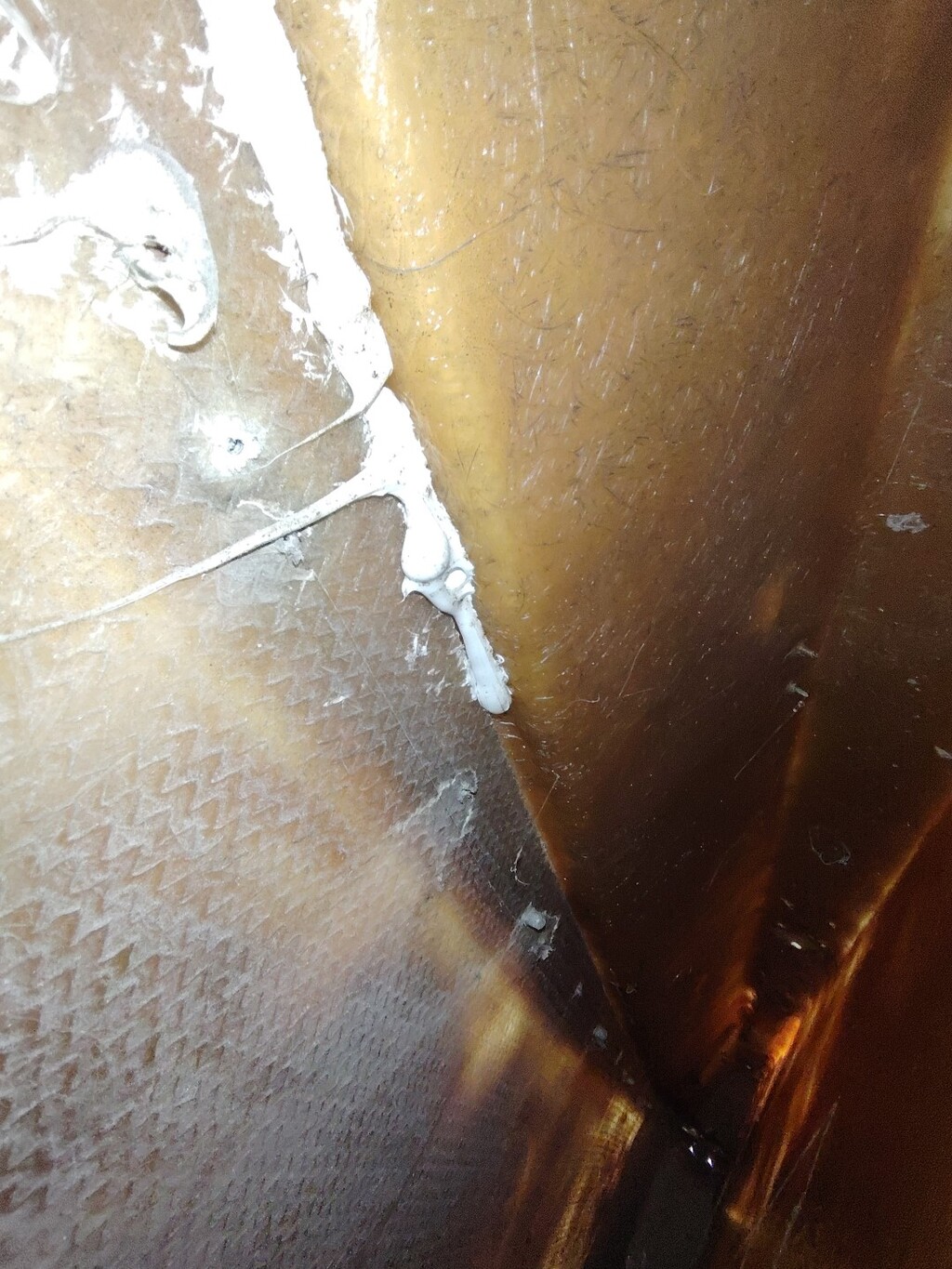

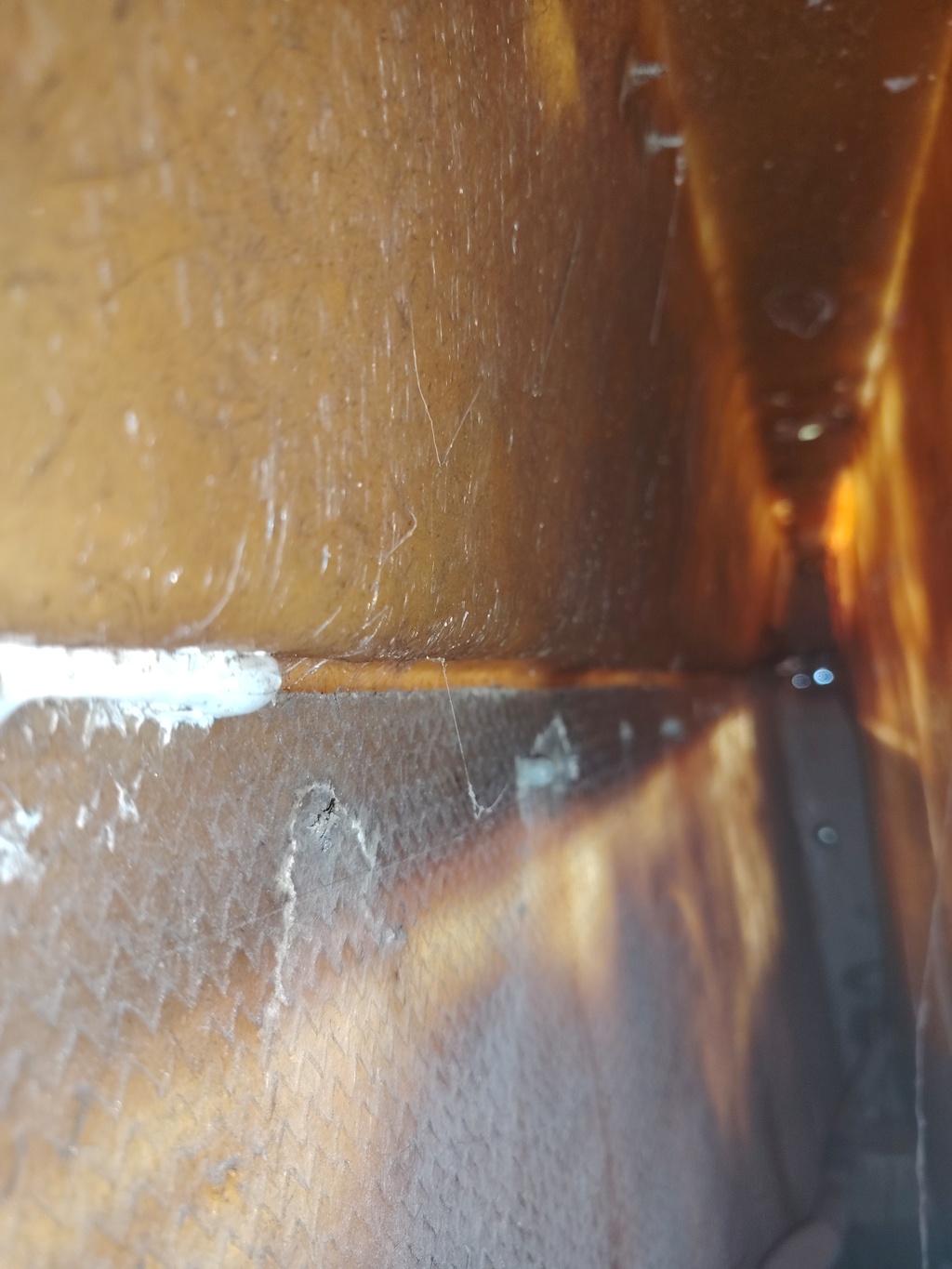

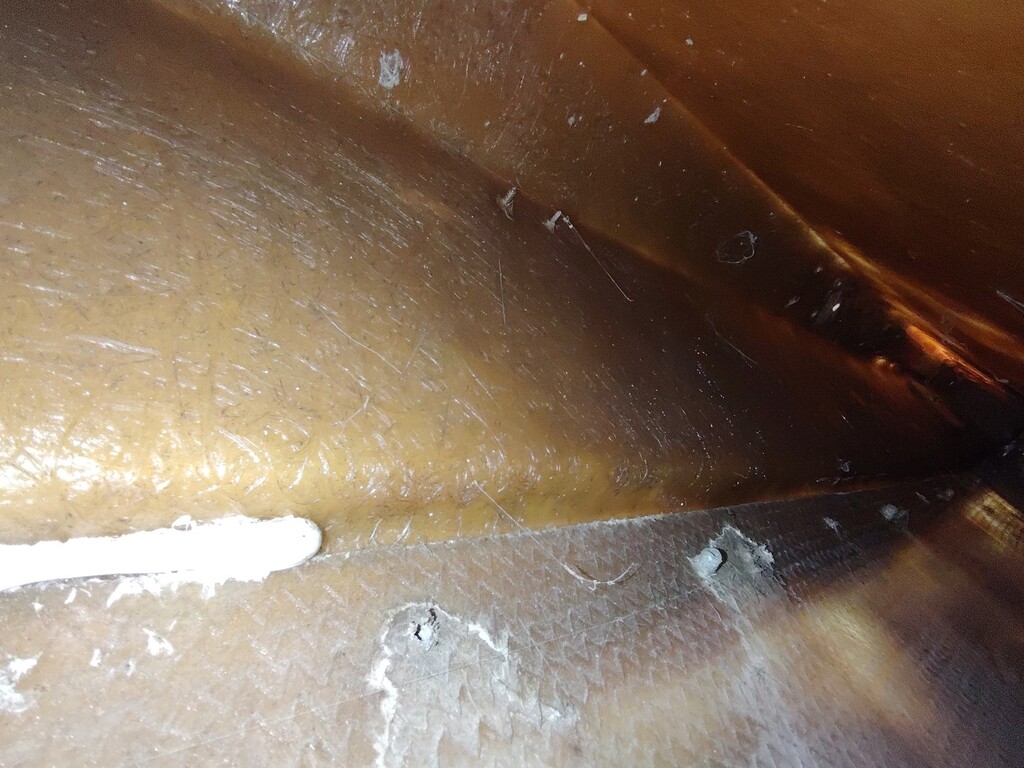

Bon voilà des photos de l'intérieur. Aucune liaison supplémentaire, mis à part qques gros cordons silicone -visiblement il devait y avoir des fuites !

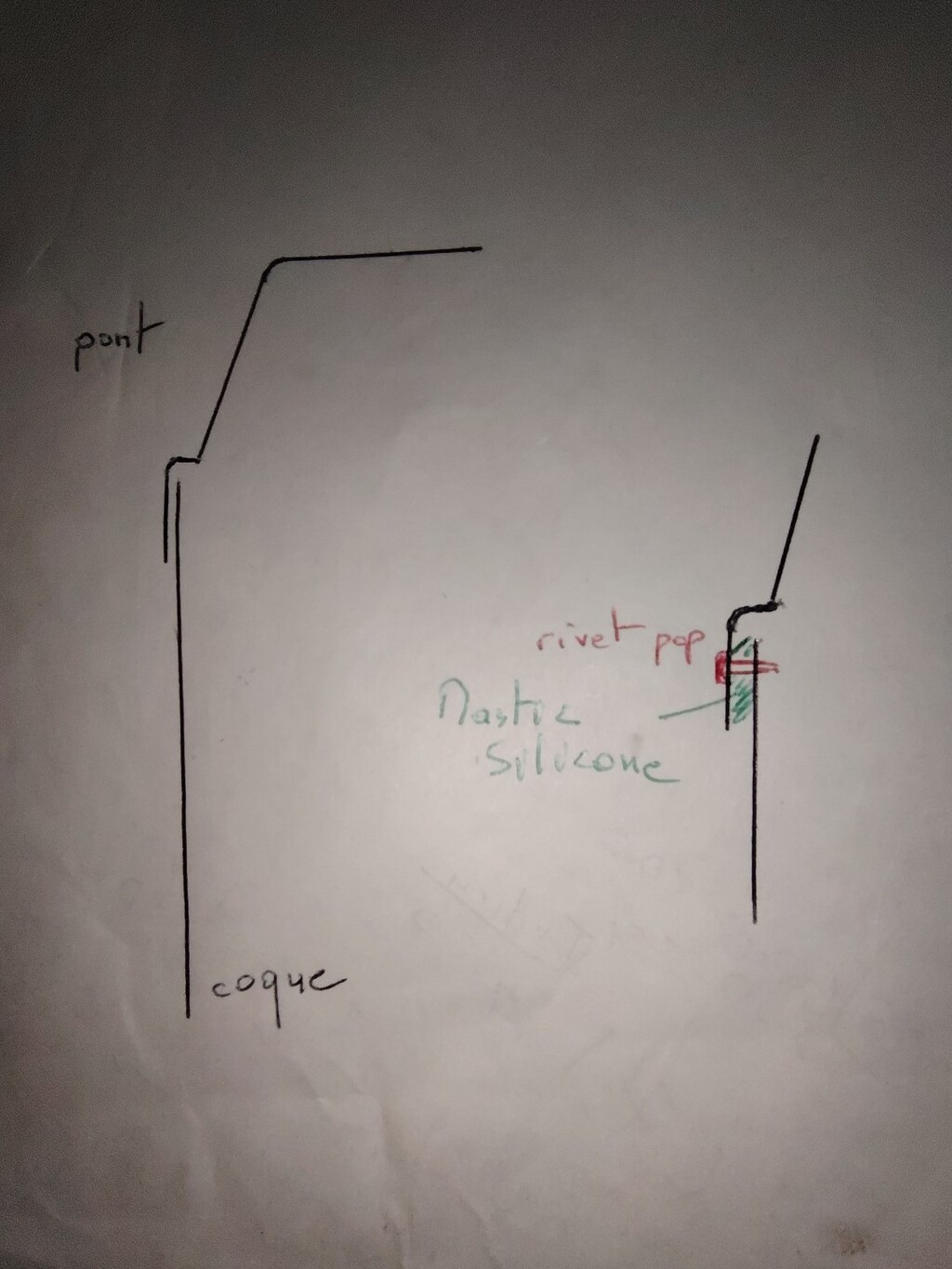

Donc, est ce que c'est un montage courant que l'assemblage pont/coque ne tienne qu'avec du mastic silicone (transparent) et des rivets pop tous les 30cm ?
Merci pour vos retours

James James
19h

Holà,
Ce sont des montages classiques sur 90% des bateaux de grande série maintenant.
Il n'y a plus de stratification,le pont est fabriqué dans un moule et quand les aménagements intérieurs sont finis on le colle sur la coque,avec plus ou moins de bonheur pour les ajustements.
Seuls les Halberg Rassy font encore la liaison et les cloisons stratifiées,peut être Wauquiez ?,et certaines constructions de série.
Tu pourrais stratifier de l'intérieur c'est apparemment bien accessible,avec du bi axial.
Et refaire le joint silicone par l'extérieur en grattant ce que tu peux...
J'ai fait cette opération sur un vieux Bavaria qui avait souffert en location avec une liaison fissurée et non étanche et là l'entreprise a stratifié par l'extérieur en revenant à la fibre .
Les rivets sur ton bateau travaillent en cisaillement, c'est vraiment pas top .

fx.sophia:Sur mon Contest 31 HT (1973), la mise en position est assurée par rivetage mais le maintien en position définitif est réalisé par une stratification intérieure. C’est bien sûr la meilleure solution d’un point de vue mécanique tant que pour l’étanchéité. Il semble possible, d’après vos photos, de le faire à posteriori. Ce n’est pas un travail fastidieux ou compliqué. ·le 25 juil. 11:53
Ajouter un commentairePublier
San MarcoSan Marco
13h13h

Merci James et fx.sophiapour pour vos infos qui m'aident beaucoup 👍 Le bateau date de 1980 et en ponçant le coté, j'ai eu confirmation que c'était le constructeur Arcoa qui l'avait fabriqué grâce a des traces d'ancien autocollant.
Donc, malgré la bonne réputation de ce fabricant, il donnait déjà dans la "facilité"...

Je ne peux stratifier par l'intérieur car malgré ce que les photos montrent, c'est plutôt très difficile voire impossible d'accès dans beaucoup d'endroits. (et puis avec l'âge la souplesse n'est plus tout à fait là...)
D'autre part j'avais lu que si la liaison coque/pont était montée "souple" il ne valait mieux pas la rigidifier. Qu'en est il ?

Je pensais éventuellement procéder ainsi :

  • Refaire le rivetage avec des rivets pop alu tête fraisée ce qui les rendra non saillants et le liston alu reposera plus à plat. (dois je plutôt prendre ces rivets en inox ?)
  • Mettre à l'emplacement des rivets des entretoises entre coque et pont de manière à ce que les rivets travaillent en compression/extension au lieu de cisaillement. Question le cas échéant : dois je coller ces entretoises aux parois coque et pont ?
  • Après avoir enlever les restes de mastic silicone avec un couteau vibrant, remettre un mastic. Vaut il mieux remettre du silicone ou un polymère hybride ?

Ou alors, comme sur ce Bavaria, tout décaper jusqu'à la fibre par l'extérieur (avec le couteau vibrant entre coque et pont, là où il y a le mastic silicone), et mettre du mastic polyester fibré. Mais quid de la souplesse si c'était conçu comme ça au départ ?

Merci encore pour vos éclaircissements

TITIMARINTITIMARIN
13h

Que ce soit collé sur les surfaces jointives + rivets ca c'est d'origine. Je suis surpris qu'il n'y ait pas de stratification intérieure. Années 80 c'est ce qui se faisait le plus.

Le silicone qui dégueule ca c'est pas d'origine du tout.

Entre les surfaces jointives je vois mal du silicone... mais du mastic (colle) . Liaison souple je n'y crois pas . Je stratifierais.

San Marco:Salut TITIMARIN et merci pour ton intervention : oui le silicone qui dégueule ça a été rajouté car il devait y avoir des fuites...Par contre le montage tel qu'il est -silicone transparent entre les parois- semble bien d'origine. Le rivetage aussi (bien qu'il semble avoir été repris) mais le montage ne fait pas trop mécanique.Pour la stratification, ne crains tu pas que ça devienne trop rigide par rapport au montage d'origine ?De plus le bateau est sur remorque et je me demande s'il n'y a pas de contraintes pas "naturelles" càd comme si le bateau pourrait être "vrillé" par une répartition pas idéale sur les rouleaux de la remorque. Peut être aussi que je me fais trop de soucis...😱·le 25 juil. 18:43
Ajouter un commentairePublier
James James
6h

Liaison souple sur les cata Warrham ok, mais pas sur un bateau...

S'il y a eu du silicone,tu remets du silicone,ou alors il faut gratter jusqu'à la fibre ou du gel coat sain,sinon ça n'adherera pas.

Sur mon ancien bateau un Dufour 4800 des années 83, j'ai eu la série avec les contre moulages juste collés à l'araldite et rivetés alors que celle d'avant avait les cloisons stratifiées à la coque.
Une catastrophe...
