Installation électrique guindeau

Bonjour à tous,

J'aimerai faire l'installation électrique de mon guindeau, avec télécommande et interrupteur SW200 montée / descente au tableau de bord.
Seulement les notices (télécommande, interrupteur et solénoïde K-400) de chaque appareils à poser ne se complète pas les une par apport aux autres.
J'ai donc fait un schéma électrique regroupant le tout.
Alors voici ma question:
Quelqu'un peut t'il me dire si ce schéma est correct.

Merci d'avance pour avoir pris le temps de me répondre.

Bonne journée à tous,
Thierry

L'équipage
05 juin 2020
05 juin 202016 juin 2020
0

Salut Thierry4463,
On trouve facilement sur le net.... Guindeau 2 fils, avec relais 4 bornes puissance :

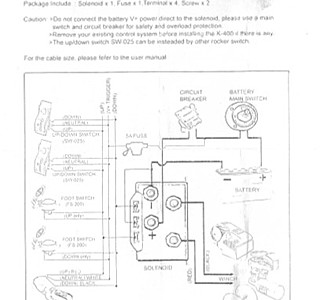

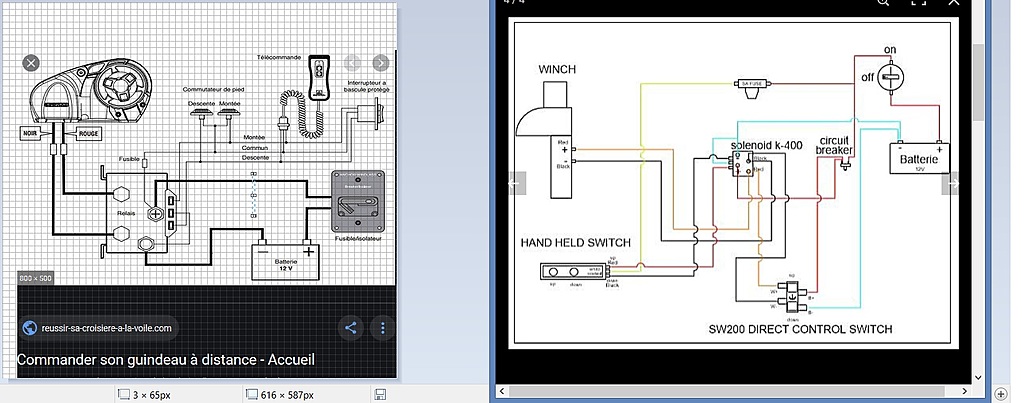

A gauche, le dessin "normal" d'un guindeau avec son relais (K-400), sa télécommande,ses BP pont , son interrupteur . Il manque seulement les Coupes batteries aux bornes de la batterie.
Sur ton dessin que l'on devine (difficile a voir!) , il faut bien séparer le circuit "puissance" et le circuit "commande". Il semble que tes fusibles soient mal disposés; il faut que fusible puissance couvre aussi le petit fusible commande(en série. (dans ton schéma, ils sont en parallèles).
Mamita


05 juin 202016 juin 2020
0

Bonjour Marmita,
Merci pour ta réponse, oui j'ai vue pas mal de schémas sur le net, mais en générale ils étaient différents.

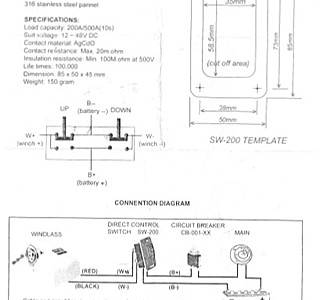

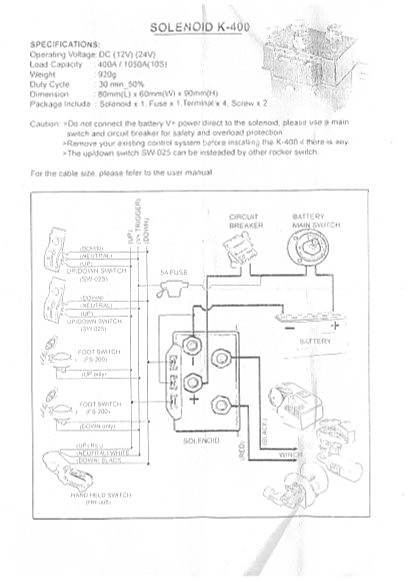

La je me suis basé sur les schémas fournis avec les appareils, seulement là aussi même avec les trois on est pas sur.

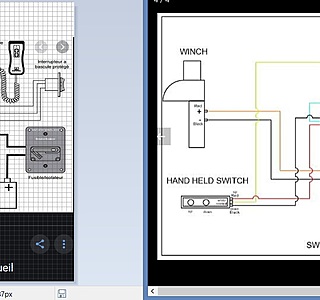

je remet une photo du schéma que j'ai fais, plus lisible.
Aussi j'ai regardé la photo que tu as mis, et elle à l'air d'être bien faite, je vais essayé de la télécharger pour comparer
Merci à toi,
Thierry



05 juin 202016 juin 2020
0

Re,
Perso, je ne comprends pas pourquoi tu veux installer le "SW200 Direct Control Switch" ? Il est redondant avec la présence du relais Old Solenoid K-400 ...
Ainsi le cablage est plus simple.
Je te propose le branchement suivant: en gras le circuit "puissance", et en fin, le circuit "commande.
Mamita


06 juin 202006 juin 2020
0

Bonjour, si je comprends bien, le sw200 est le switch que tu veux installer à la barre. Je trouve très bien d'avoir deux commandes différentes pour commander le guindeau, si la télécommande est en rade tu auras toujours le bouton à la barre.

Par contre, d'après ton schéma et d'après la doc, c'est le courant d'alim du guindeau qui traverse ce switch. Ça me surprend un peu de monter cet switch à la barre. Il faut le relier avec des câbles de forte section, ça me paraît compliqué et limite dangereux d'avoir autant d'intensité jusqu'à la barre au bout des doigts.
Si tu tiens à installer ce SW200, je pense qu'il serait préférable de le mettre juste à côté du solénoïde. Il servirait en grand secours pour shunter le solénoïde si celui-ci est HS.

A la barre je mettrais un petit switch classique qui serait sur la partie commande du système et connecté aux mêmes bornes du solénoïde que la télécommande. Il faudrait que ce switch soit protégé par un fusible aussi (celui de la télécommande ça serait le plus simple). Comme ça tu gardes bien une séparation partie commande faible courant et partie puissance fort courant. Avec l'avantage de ne pas avoir des kilomètres de gros câble jusqu'à la barre.

Sinon pour moi ton schéma en pdf juste au-dessus est bon. Edit après avoir relu Mamita, en effet il serait mieux que le fusible de la partie commande soit branché après celui de la puissance. Comme ça si le puissance grille, la commande n'est plus alimentée, c'est plus sûr.


06 juin 2020
0

Bonjour à tous,
Pour Marmita, ton schéma est intéressant, mais le SW200 permet en cas de problèmes avec la télécommande de ne pas rester coincé, et comme il est livré avec le guindeau, autant le poser.
Sinon merci, pour ta réponse.

Pour Fabien 83, merci aussi à toi pour ta réponse, c'est très intéressant ,et constructif.
Avec tout vos renseignements, je vais concerver en parti le schéma electrique de base,sauf que je vais alimenter le fusible de la télécommande après le circuit breaker, ce qui fera une protection supplémentaire à la télécommande.
Pour le reste le câble sera du 6mm2.
Encore merci à vous deux, 😊👍
J'espère que ce poste profitera aussi à d'autres.


06 juin 2020
0

Pour le câble, je voulais dire 16mm2, et pas 6mm2.

Bon week-end 🙂🖐


06 juin 202006 juin 2020
0

Re,re,
16mm2...
Quelle est la puissance du guindeau? Quelle est la distance entre la batterie et le guindeau (en mètres, aller et retour?
Mamita


06 juin 2020
0

Pour la puissance du guindeau, c'est 700w, pour une force d'arrachage de 320kg, une charge de travail de 45kg, avec une conso maxi de 18 Amps.
La distance entre la batterie et le guindeau est de à peu près 5m, soit 10m A/R.
Cordialement,
Thierry


06 juin 2020
0

Tu es en 12V ? 24V ? 48V ?
Il y a un souci... Ça m'étonnerait que ton guindeau ne consomme que 18A...
12x18=216W
24x18=432W
48x18=864W

Si tu es en 12V, ton guindeau doit consommer autour de 58A à pleine charge.
700/12=58A

Voir cette abaque pour dimensionner les câbles.
www.multicoquespratique.fr[...]ls.html

Je prendrais du 35mm2.


06 juin 202006 juin 2020
0

Re,
Oui absolument !:
En 12v, 700W et 10m de longueur: ca ira chercher dans les 55A
donc impérativement = *35mm2 *de section pour les câbles puissances...

En 24v, 700w et 10m de longueur: ca ira chercher dans les 30A
en 24v, avec du 16mm2, ca devrait passer pour les câbles puissances.
Mamita


06 juin 202016 juin 2020
0

Pour les 18Amps de conso maxi, c'est une donnée constructeur, après une erreur est toujours possible.
Sinon le guindeau est en 12v.
Je vous poste la fiche technique.
Cordialement,


06 juin 2020
0

Re,
En 12v, 18A pour 700 Watts ...ca ne peut être qu'une erreur d'impression !
58A , je comprendrai mieux !
Mamita


06 juin 2020
0

Une fois à l'étape de l'installation du matos, je pense qu'il vaut mieux se référer à la doc du matos plutôt qu'à la description du catalogue...


06 juin 2020
0

Oui, c'est possible, j'ai regardé les tableaux pour les câbles en fonction de l'amperage, c'est très intéressant.
Merci, pour tes conseils.
Bonne soirée,
Thierry


06 juin 2020
0

Avec plaisir. J'ai installé mon guindeau l'an dernier.
