Help remontage Antares 640

Bonjour a tous. J'ai demonté complement mon Antares 640, Perkins 50cv. Le moteur a éré revu de A a Z et il a reintrégré son emplacement. Sauf que.....
n'etant un marin mécano j'ai oublié de noté les durites et fils reliés au moteur. Mon souci est que je ne sait plus ou connecter les dutites voir sur les photos les fleches.
J'ai vraiment besoin de vos lumiéres: 1 an que je n'ai pas navigué.

L'équipage
07 mai 2021
07 mai 202107 mai 2021
-1

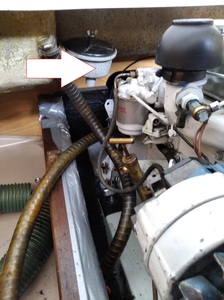

c'est ton filtre à eau de mer ,
tu pas de la vanne d'arrivée d'eau de mer, tu monte dans le filtre tu sors du filtre tu va au moteur...

attention ce filtre doit etre étanche pour fonctionner, ne pas hésiter à huiler le joint pour une meilleure étanchéité


07 mai 2021
0

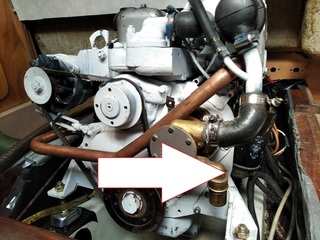

Merci pour ta réponse il manquait 2 photos dans mon post. Je pense que l une est la pompe à eau de mer et doit se brancher sur le filtre. L autre est prise en sortie donc il doit y avoir une pour le liquide de refroidissement mais où doit elle se raccorder ? Et les 2 autres ?


08 mai 2021
-1

alors clairement première photo,
oui l'entrée de la pompe eau de mer, va sur le filtre eau de mer,
par contre de l'autre coté, j'ai un doute,
j'ai plus de perkins depuis 2005 mais,
c'est quoi comme modèle exact ?
c'est ni un prima ni un 4108,
je veux bien le modèle du moteur pour éviter de dire une bétise stp ?


08 mai 2021
0

pourtant c est bien un 4108


09 mai 2021
1

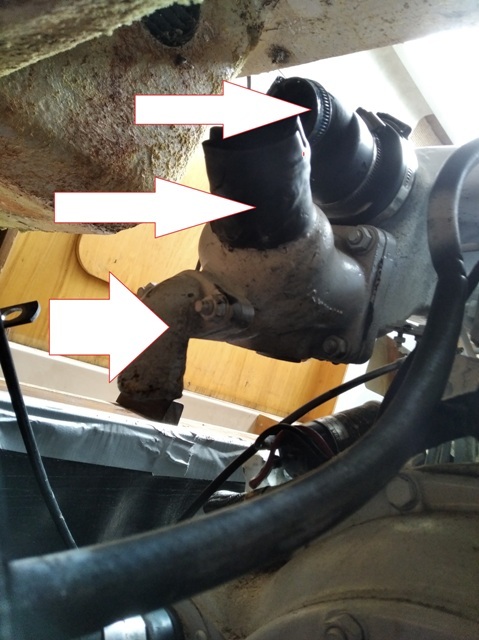

ca y est j'ai compris,
en fait la pièce (sortie d'échapement) à été réinstallé à l'envers
la flèche du milieu c'est la sortie d'échappement, elle doit pointer vers le bas, (tu la raccorderas sur l'échappement)
la flèche du bas, devrait etre en haut (après rotation de la pièce)
et venir donc se connecter sur la flèche du haut qui reste en haut. (évacuation eau de mer après avoir traversé l'échangeur)
il te manque à première vue, un petit coude en tuyau pour raccorder l'actuelle flèche du haut sur la petite pipe. (actuellement en bas)

page 4 de la doc www.sextan.com[...]108.pdf


09 mai 2021
0

super !! merci je vais tenter le remontage ce matin.
Une fois tout monter que preconise tu comme liquide de refroidissement ? ou se fait le niveau ?


09 mai 2021
0

le niveau sur le moteur directement et liquide voiture !


10 mai 2021
0

bon je dois me rendre a l'évidence que j'e je n arriverait pas a remonter le moteur connaissance en mecanique sont trop basique.
Si quelqu'un avait un schema meme gribouller a la main des differents entrée/sortie de ce moteur ou une photo ce serait top, sinon je cherche un meccano , pas trop cher dans l'isere ou la Drome je suis preneur.
Cela ait 8 mois aue je galere a refaire le vaigrage, l'electricite les peinture , les joi,ts moteur etc etc et la je bloque que 3 durites....
dans l'absence de vous lire
Merci a tous


10 mai 2021
0

si qq possede un Antares 640 surle lac du Bourget ou dans le port de Valence( Drome) et qui accepterait que je passe voir le montage de son Perkins ce serait le top !!!
merci
