Guindeau branchement

Bonjour à tous

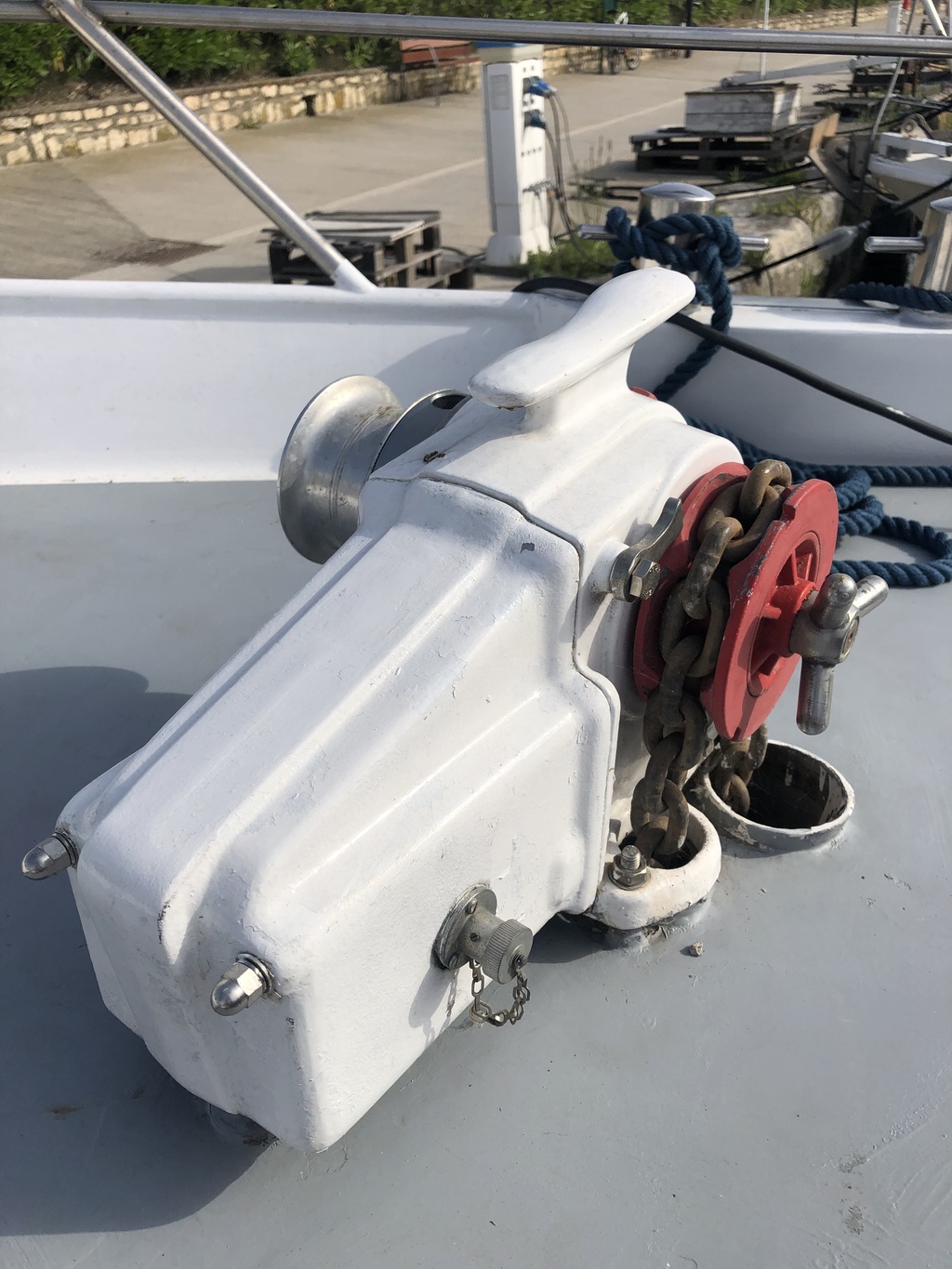

Je m’apprête à brancher mon guindeau que je n’ai pour l’instant jamais vu fonctionner.

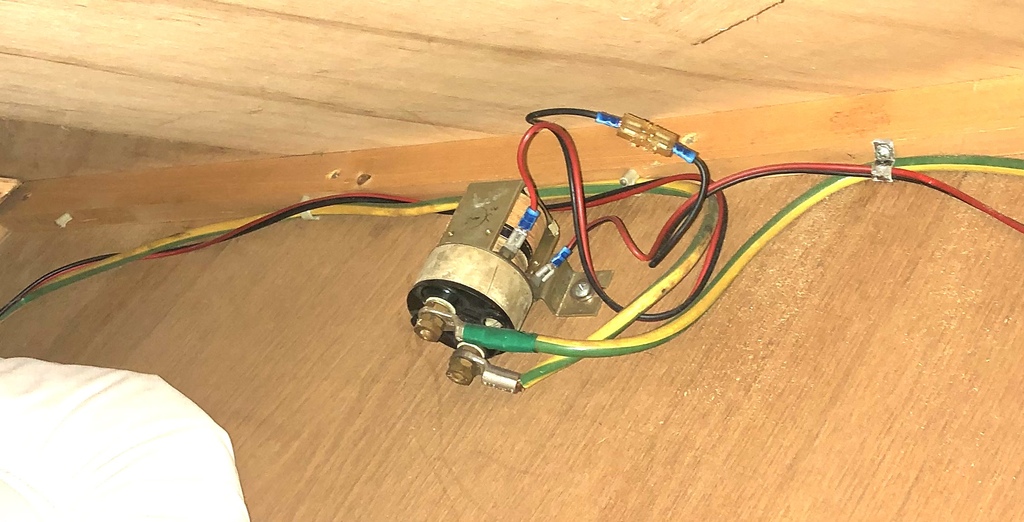

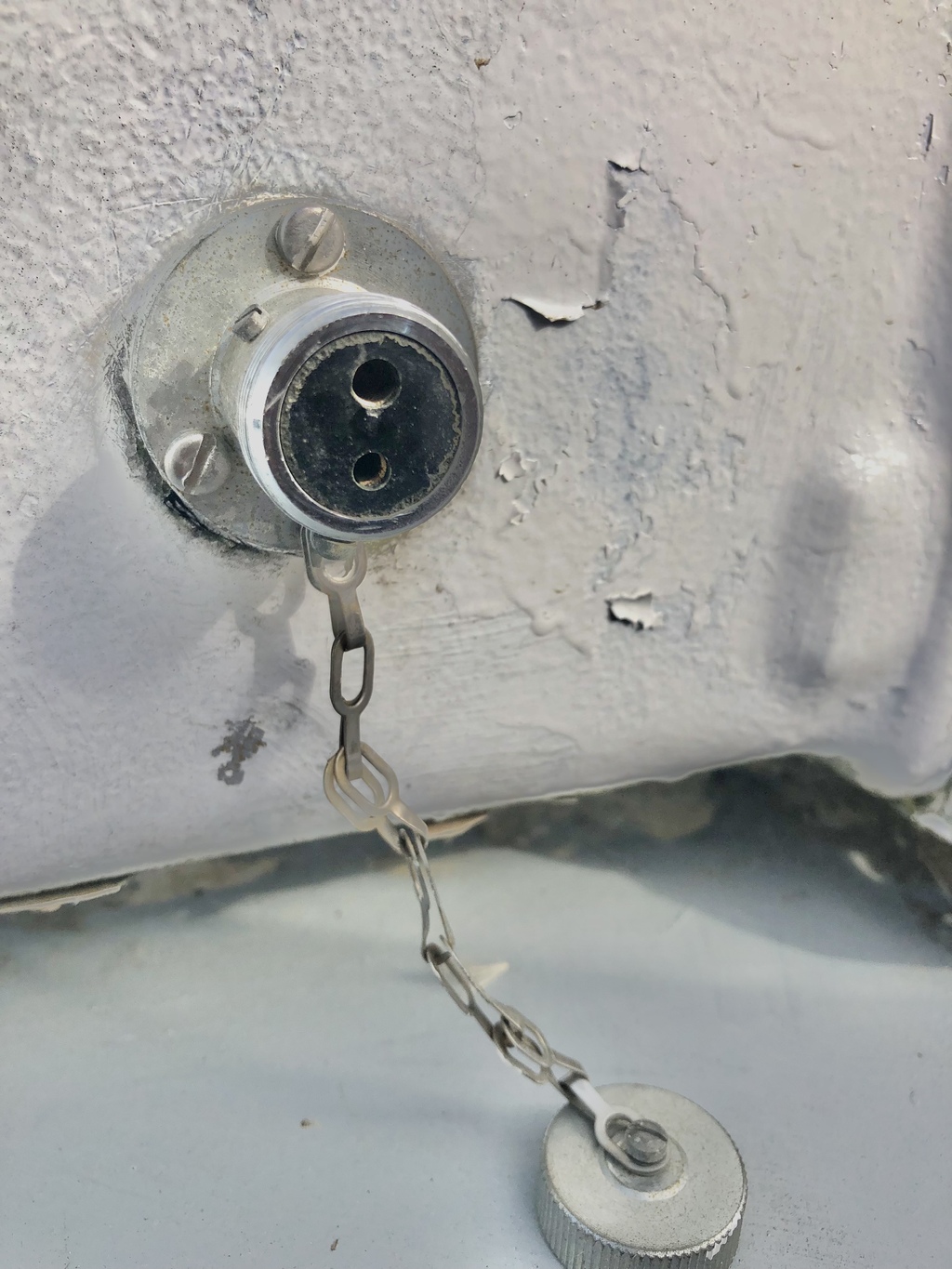

Il est branché sur un relais alimenté par du 24 volts direct sur la batterie. Le courrant d’excitation du relais lui arrive directement sur la prise roca du guindeau. Je présume que je dois fabriquer un interrupteur qui branché sur la pris déclenchera le relais. Dois je faire des essais ou des mesures préalables ? C’est mon premier guindeau, il tourne dans un seul sens donc, il y a t’il des guindeaux qui descendent ET qui re montent l’ancre ?

L'équipage
#branchement#electrique#guindeau
Pat MarcelPat Marcel
24 mai 2022
crescent76crescent76
24 mai 2022

Bonjour, oui certains guindeaux fonctionnent dans les deux sens mais le vôtre n'est pas câblé pour. La prise latérale extérieure est sûrement prévue pour y brancher une commande

par l'intermédiaire du relais en photo. Il y a aussi sûrement un relais de puissance, non?

Pat MarcelPat Marcel
24 mai 2022

Je ne pense pas qu'il y ait un autre relais, je pense que c'est un relais de puissance, il n'y a aucun autre branchement apparent. En tous cas je vais brancher le gros fil sur le + de la batterie 24v ( le - étant à la coque du navire ) et le fil rouge et noir au 24 volts du tableau avec un fusible. Je vais confectionner un interrupteur dans une boite que je brancherai sur la prise du Guindeau. Cela vous semble correct ?

crescent76:Je vous disais cela car la section des fils jaune vert me semblait faible pour alimenter un guindeau, mais j'avais zappé le fait que vous êtes en 24V... Les fils rouge et noir correspondent à l'alimentation du relais. ·le 24 mai 2022 11:47
crescent76:Le jaune vert n'est normalement pas utilisé pour passer du + batterie, ce doit être un bricolage. La section qui me semble être du 6mm2 est tout de même faible pour alimenter un guindeau . 1000W/24V >> 42A soit 7A/mm2. En général on préconise entre 3 et 5A. Si le guindeau a une puissance de 1200W, ça va vite chauffer.·le 24 mai 2022 12:03
crescent76:L'un des fils jaune vert arrive du + batterie car le guindeau est à la masse. Ou alimenté en -- batterie.·le 24 mai 2022 13:17
Ajouter un commentairePublier
Pat MarcelPat Marcel
24 mai 2022

Merci pour votre aide ... Oui le Jaune vert est branché sur le + du propulseur qui est lui même branché sur la batterie avec un cable de grosse section 50/mm2 ( avec coupe circuit et fusible ). Donc le fil jaune vert non réglementaire en effet ne fait pas plus de 3 mètres.

fritz the catfritz the cat
25 mai 202225 mai 2022

c'est un tigre 1000w ou 1200w
sur le moteur il y a trois bornes
un - au centre et montée et des cente de chaque coté qui doivent être alimentées chacune par un relais
tout ça en gros fils 50mm2
du 1.5mm2 suffit pour commander les relais
alain

crescent76:En 24V du 25mm2 devrait suffire pour un 1200W, mais ils existent en 1500W. D'autre part, il y a deux versions de moteur, une à 3 bornes et l'autre à 2 bornes. Il serait prudent de démonter le carter pour voir les caractéristiques du moteur. Pour un branchement montée descente voir schémas proposés pour les deux versions:media1.svb-marine.fr[...]8f5.pdf ·le 26 mai 2022 09:30
Pat Marcel:Oui en effet je vais démonter le carter pour vérification.·le 26 mai 2022 13:34
Ajouter un commentairePublier
COCOBELOEIL78COCOBELOEIL78
25 mai 2022

Bonsoir,
Si c'est un "TIGRE" câblé en deux fils, sauf erreur de ma part,en inversant la polarité des fils du guindeau il doit pouvoir tourner dans les deux sens. Il suffit de le câbler en passant par un relais d'inversion et une télécommande "UP" and "DOWN"(voir schéma de câblage dans doc en pièce jointe).

Notice de montage guindeaux horizontaux LOFRANS.pdf
Pat MarcelPat Marcel
26 mai 2022

Merci beaucoup pour le mode d'emploi, et les conseils.
Je ne suis pas actuellement sur le bateau mais je vais l'essayer dès le mois prochain.
Le négatif de mon bateau est à la coque, donc je vais faire au plus simple.
Dans un premier temps je ne brancherai que le schéma ci-dessous. Je pense me servir de la descente par gravité et utiliser uniquement la remontée électrique. Je vous tiens au courant... merci à tous !

Pat MarcelPat Marcel
08 août 2022

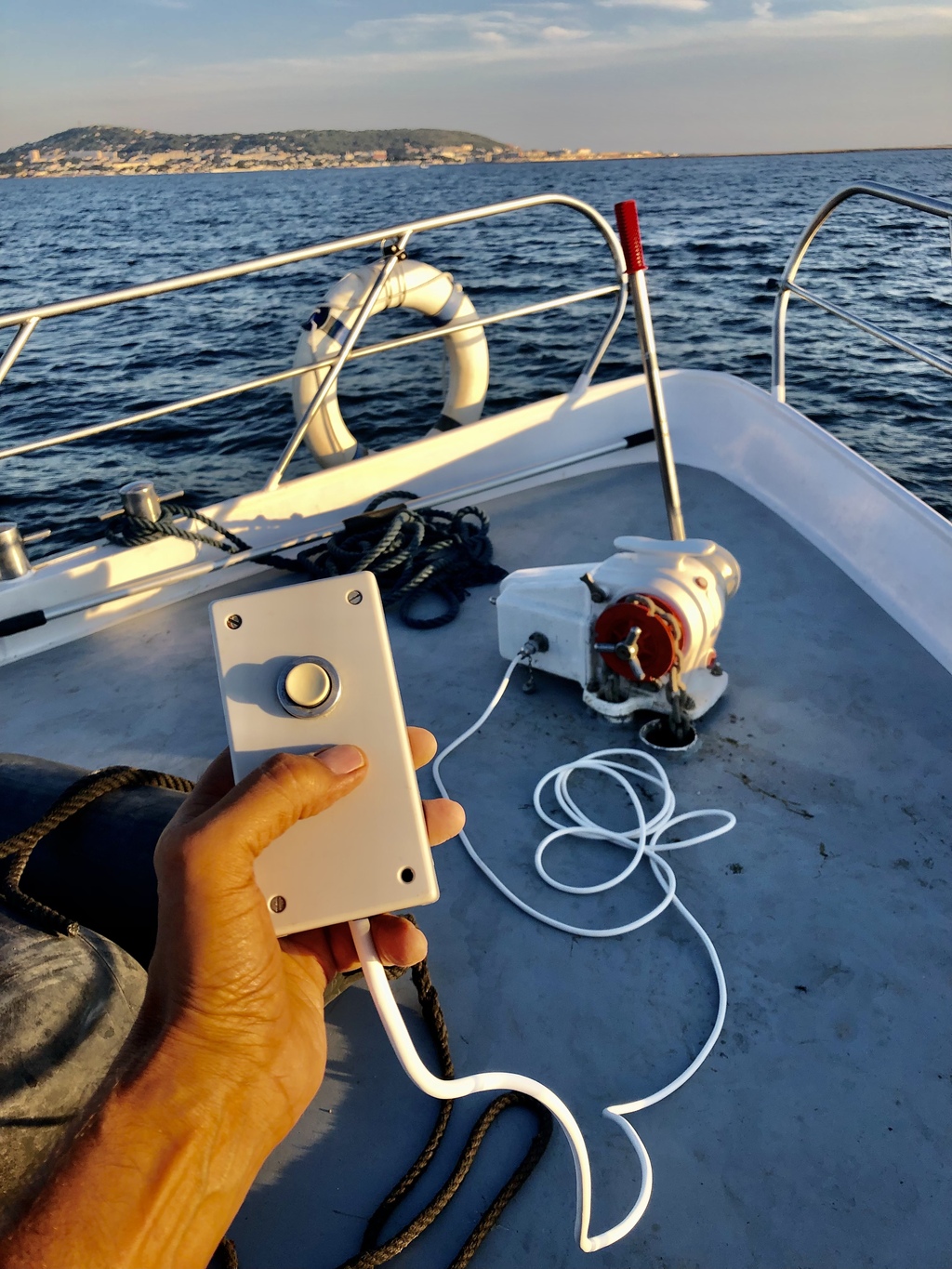

Bon voilà branchement effectué suivant le plan au plus simple…. Un seul bouton juste pour relever l’ancre. Pour la jeter c’est direct sans frein j’adore le bruit que ça fait … schlagaaaaaa
Merci à tous :)))))

bil56:mais avec le frein de barbotin, tu peux régler la vitesse des descente·le 08 août 2022 21:28
Ajouter un commentairePublier
