Echangeur moteur volvo MD7A

Bonjour, nous recherchons le plan "de la circulation à l'intérieur" d'un échangeur de moteur volvo MD7A.
La pièce a été démontée et est complètement "bouchée". Une partie a été débouchée partiellement.

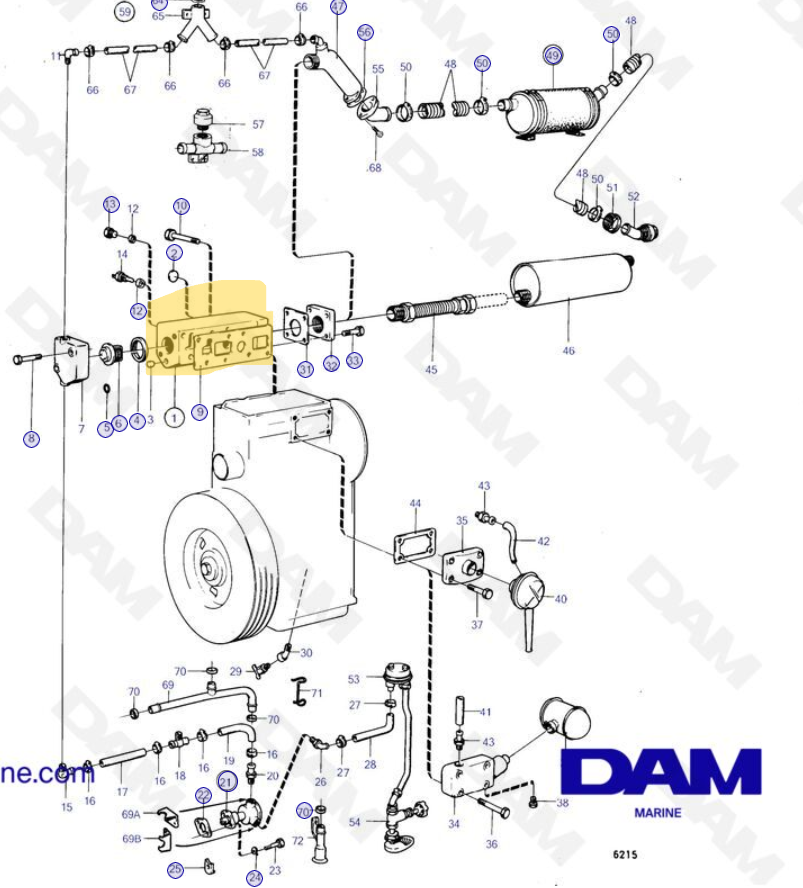

N'étant pas sûre d'avoir été très claire je vous joins une photo du plan de la pièce concernée.
Merci beaucoup par avance.
Cigal

L'équipage
#Mécanique
VENDREDI1VENDREDI1
7h
ConstanceDConstanceD
7h6h

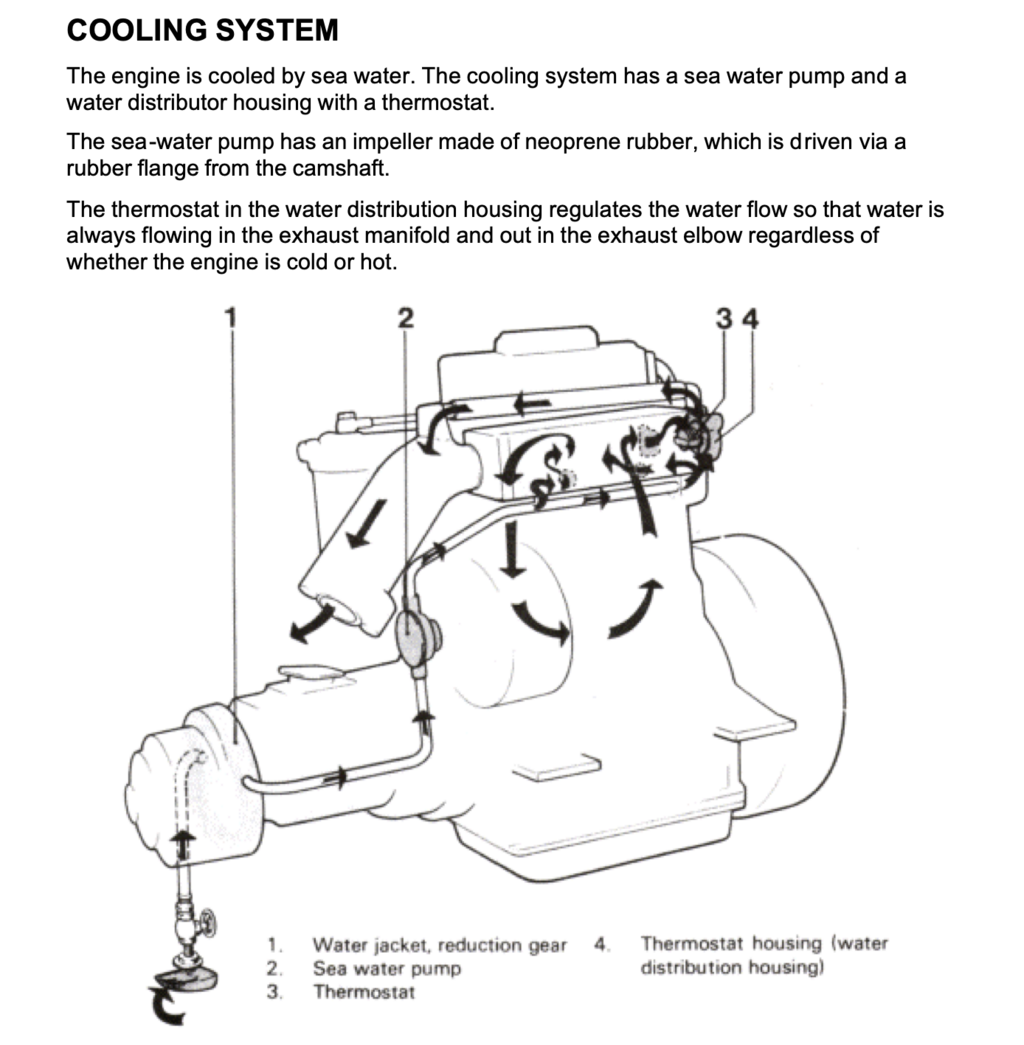

Voici le manuel d'atelier de ton moteur MD7A:

www.plaisance-pratique.com[...]D7A.pdf

Il n'y a pas d'échangeur d'installé. Le moteur est refroidi directement avec l'eau de mer. La sortie d'eau de mer est injecté dans le coude s'échappent n°47 pour refroidir les gaz d'échappement et atténuer le bruit...

QuizasQuizas
3h3h

oui ... la piece coloriée sur ton croquis est le collecteur d'échappement
rien de spécial à l'intérieur c'est un ensemble vide de tout conduit
donc pour la nettoyer il suffit de la tringler dans tous les sens
et si collecteur encrassé le coude échappement N°47 doit etre dans le meme état
ceci-dit pour obstruer ce genre de piece il faut que le moteur ait vraiment
une mauvaise combustion ! il faudrait donc également résoudre ce problème
soit calage soupapes, fuite de compression, réglage injection, etc ...
bon courage
