Distance palier arbre 25

Bonjour quelle est la distance maximale entre le moteur tourteau et le presse étoupe pour un arbre de 25 et le moteur 14 Cb nanni j ai un palier fixe avec roulement actuellement qui s accade et j aimerai le supprimer ? Merci pour vos réponses

L'équipage
06 mai 2021
06 mai 2021
1

si le moteur est sur silentblocs il ne faut qu'un point fixe la bague hydro
alain


06 mai 2021
0

Salut Ken,
Je dois pouvoir te fournir ce renseignement, pour un arbre de 25mm, mais c'est surtout ;
1°) la matière de l-arbre (Bronze, Inox, etc...)
2°) le ratio de l'inverseur , car c'est surtout la vitesse de l'arbre qui compte
3°) la vitesse moteur; mais si c'est un Nanni 14cv , ca doit etre certainement 3600 T/mn.
Mamita


06 mai 2021
0

Arbre inox oui nanni 3600 tour min inverseur je crois 2.1


06 mai 2021
0

Faut il prendre la distance par rapport au presse étoupe ou tube étambot ?


06 mai 2021
0

Bonjour, j'ai trouvé une abaque qui donnerait 1m35. cdlt


06 mai 2021
0

Merci pour vos réponses je vais mesurer demain


06 mai 202106 mai 2021
0

erreur de transfert


06 mai 202106 mai 2021
0

Re,
3600 T/mn avec ratio de 2,1, soit 3600/2,1 = 1715 T/mn pour l'arbre d’hélice.

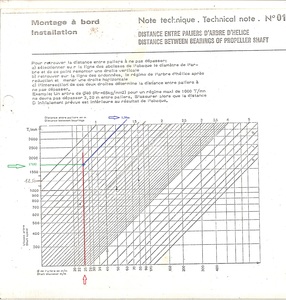

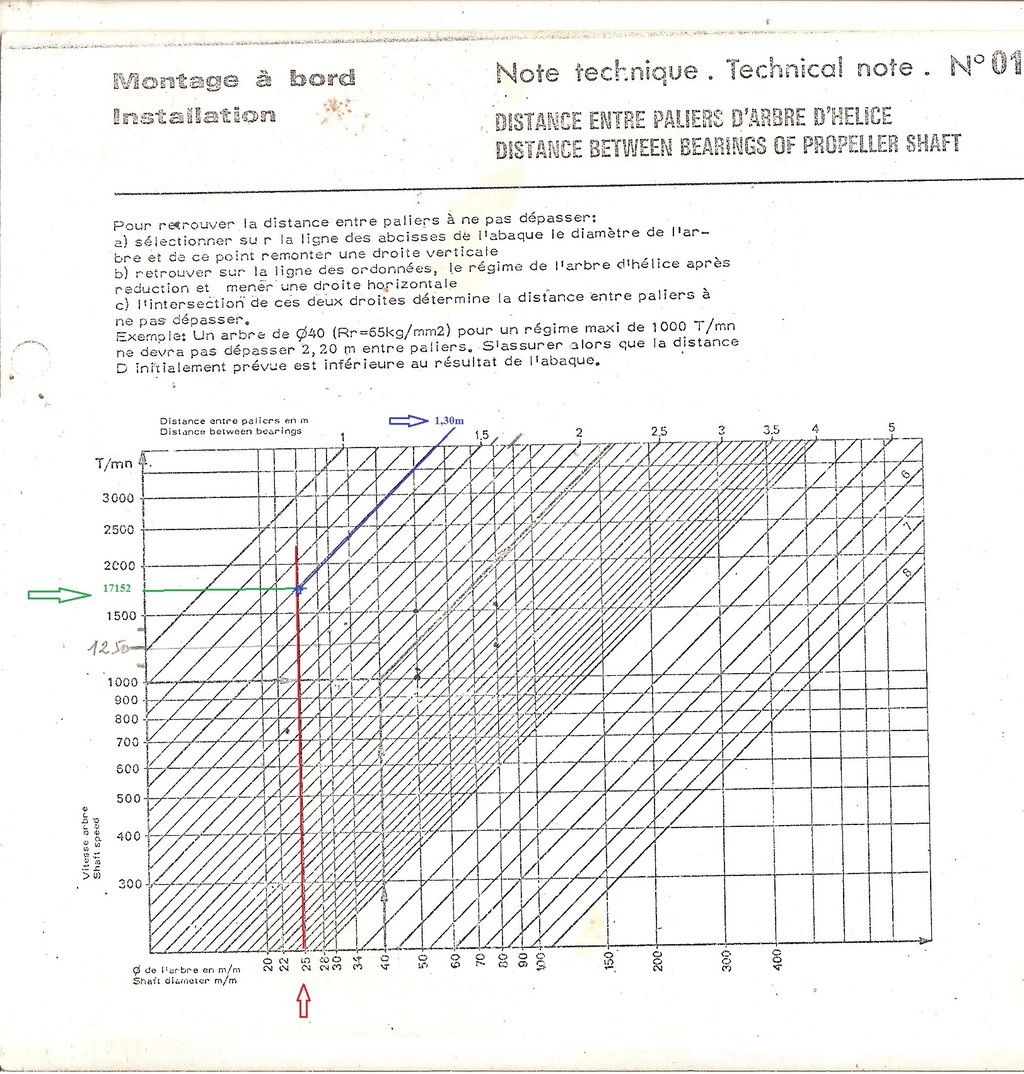

avec l'abaque,
en rouge le diamètre de l'arbre inox = d25 mm
en vert le régime arbre helice = 1715 T/mn
en bleu la distance entre paliers en M = 1,30m MAXIMUM
C'est là que l'on s’aperçoit de l'importance du ratio de l'inverseur...

La distance entre paliers, c'est la distance entre le palier fixe qui est la bague hydraulube arrière, et la jonction des 2 tourteaux (tourteau moteur et tourteau helice)., qui est censé représenter le palier théorique. Le presse etoupe n'entre pas dans la distance et n'est pas un palier.
Avec un arbre en inox, avec l'abaque ci jointe on se retrouve avec une distance maximale de 1.30m

Enfin comme l'a souligné FtC, c'est a condition que le moteur soit posé sur 4 silenblocks et sans ce palier fixe avec roulements.
Mamita


06 mai 2021
0

Merci pour votre réponse mais la bague hydrolube se trouve dans le tube étambot et pour mesurer je n ai pas accès ou alors il faut sortir l arbre et mesurer en butée dans le tube étambot


07 mai 2021
0

Bonjour j ai mesurer et je dépasse la distance autorisée serait il possible de mettre une bague hydrolube à l entrée du tube étambot juste avant le presse étoupe ceux qui me ferait gagner de la distance ?


07 mai 2021
0

Une bague hydro pour faire un palier derrière le presse-étoupe ce n'est pas courant, mais ça existe, il y a eu des "eau-claire" de chez Jeanneau montées ainsi.


07 mai 2021
0

Non. Comme l’a dit très justement Fritz : si le moteur est sur silent blocs, pas de palier intermédiaire. C’est logique.

Perso j’ai un 3GM30 avec un arbre inox de 25 qui fait plus de 1,80 m sans palier intermédiaire. Pas de souci depuis plus de 30 ans.

A chacun de voir ...


07 mai 2021
0

Je reviens du bateau j ai 1,90 entre tourteau et bague et je me suis aperçu que la plaque en fer qui servait de support pour mon palier n’était plus bien fixé à la coque du jeu entre la fibre et cette plaque fer qui est toute rouillée depuis longtemps 1,90 me paraît beaucoup trop j ai peur qu avec le temps mon presse étoupe prenne l’eau et refaire une structure pour palier demande beaucoup de travail alignement résine fibre que me conseillez vous ? Bien que j ai peur de ne pas trop avoir le choix merci


08 mai 2021
0

Bonjour mon socle pour fixer le palier serait mieux en bois ou sur une plaque fer comme celle qui est ?
