Démontage vis et boulons tourteau

Bonjour,

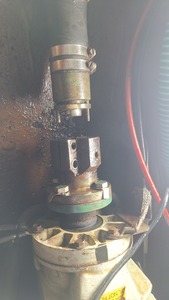

dans mon projet de , j'en suis au découplage. Si la sortie de l'arbre de 25mm du tourteau n'est pas 100% indispensable pour mon changement de moteur, je me dis qu'il faudrait que je m'y attelle un jour ou l'autre. De plus j'aimerais bien remettre au propre le presse étoupe, changer la bague hydrolube et l'étoupe, donc retirer l'arbre me semble un projet plutôt pertinent. L'idée d'avoir un arbre indémontable ad-vitam eternam ne me plait pas tellement.

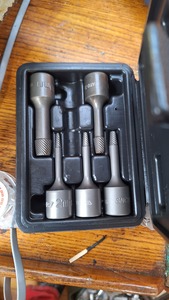

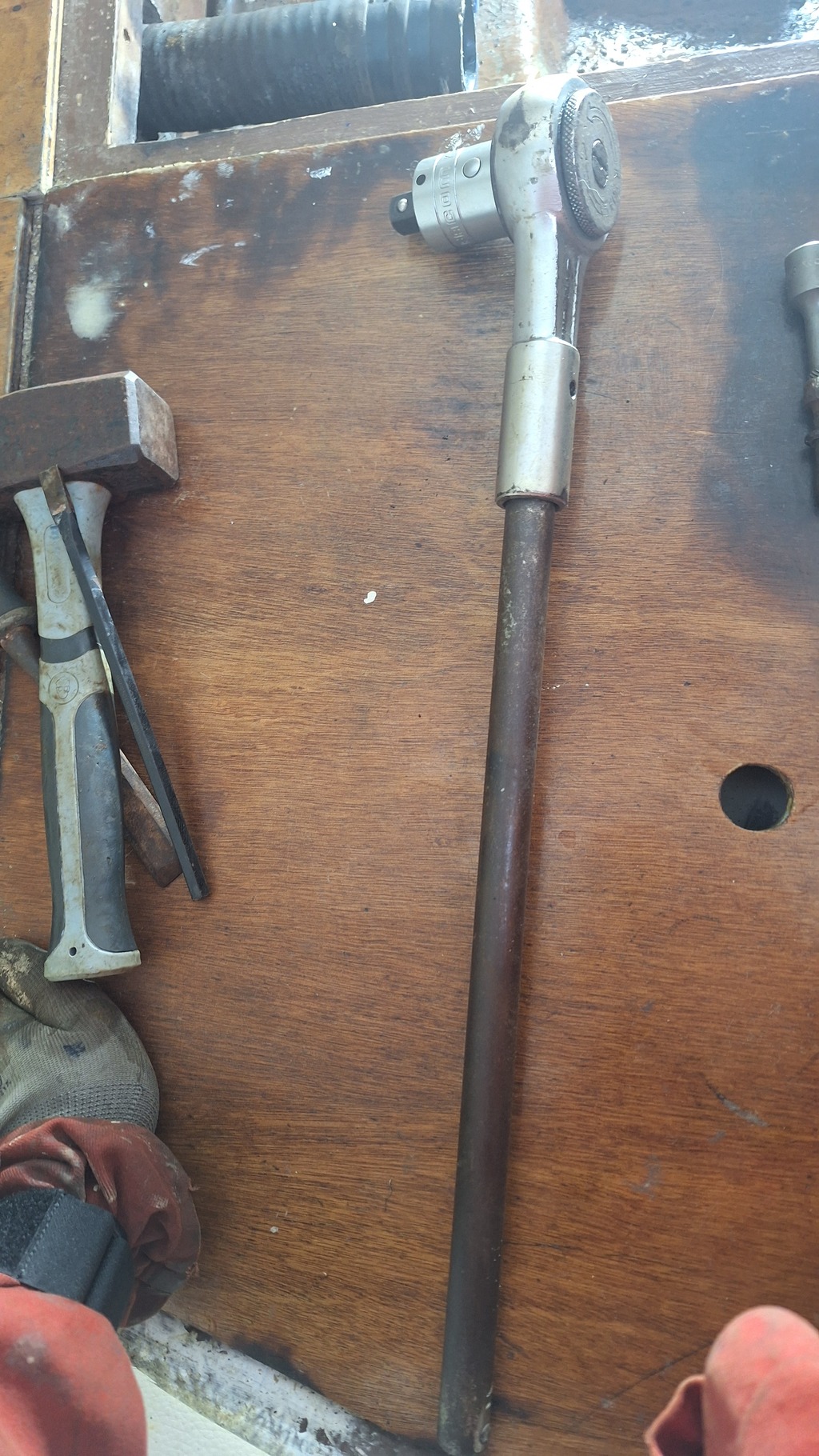

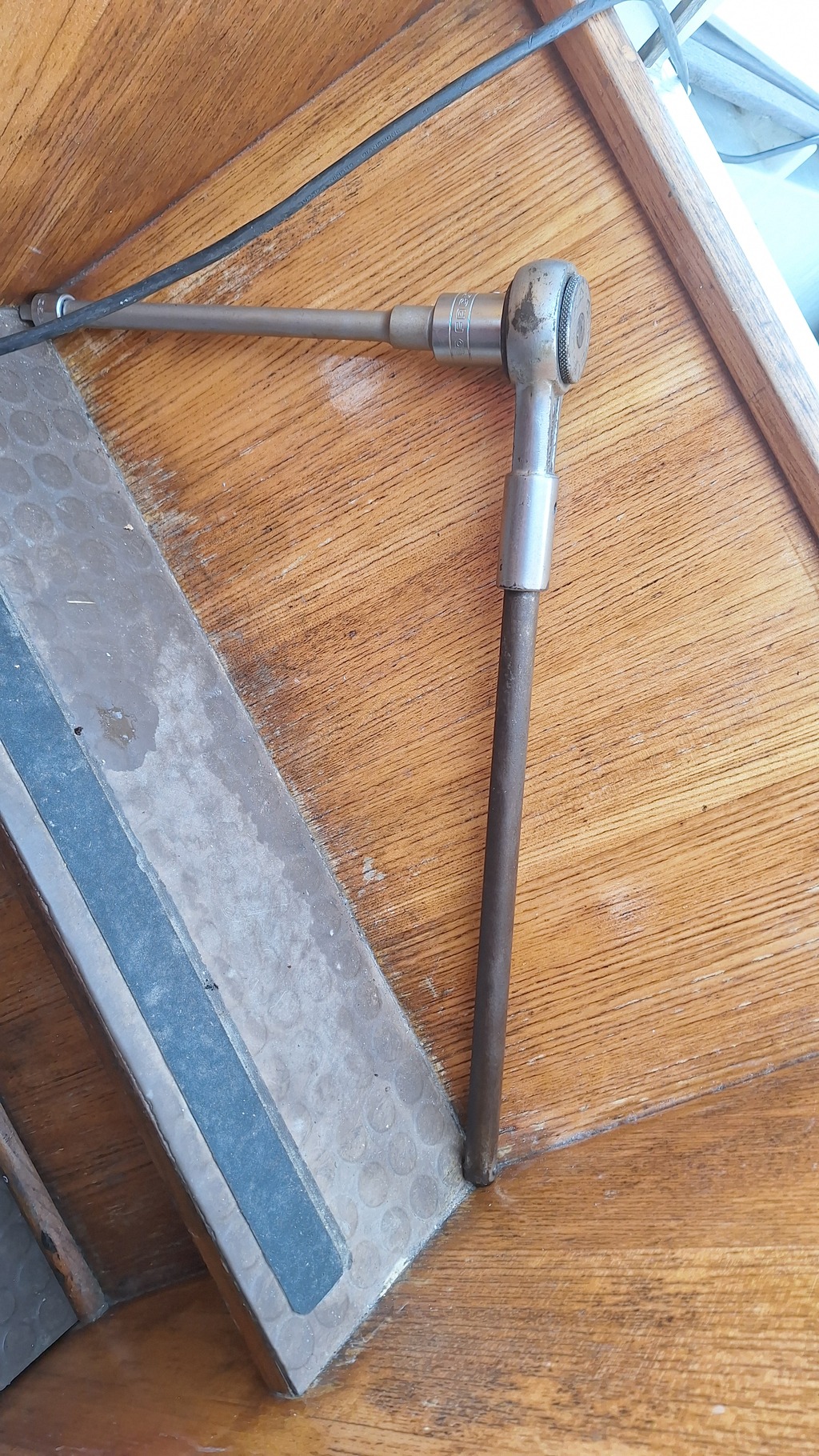

J'ai donc essayé ce weekend de retirer le tourteau sans insister non plus. J'ai mis du dégripant la nuit, chauffer au pistolet à chaleur et un lampe à souder / chalumeau monogaz. Je n'ai pas réussi à retirer ni la vis pointeau ni les boulons à tête creuse hexagonal / allen. Ceci dit, je n'étais pas très bien équipé non, avec juste des clés allen et un manche de pour faire levier. J'ai commandé des vrais douilles ça devrait aller mieux.

En revanche, ça ne résoudra pas tout, les deux boulons qui sont les plus proches du presses étoupes sont un peu bouffés à l'intérieur. Je ne pense pas pouvoir les dévisser même avec une douille allen de bonne qualité.

Ma question #1: quelles solutions envisageriez vous pour ces boulons abîmés ? Souder un boulon dessus ? J'anticipe un peu pour pouvoir commander le matériel nécessaire, j'y retourne dans 15 jours (boulot entre temps).
Ma question #2: est ce que j'ai intérêt de chauffer au chalumeau bi-gaz (propane/oxygène) plus qu'au monogaz ?

Pour info, j'ai un autre tourteau en RAB qu'on m'a donné que je pourrais réutiliser et qui est en meilleur état que celui-ci. Au pire, je peux donc "sacrifier" le tourteau.

L'équipage
30 sept. 2024
30 sept. 2024

Salut Papat
"...Je n'ai pas réussi à retirer ni la vis pointeau ni les boulons à tête creuse hexagonal / allen...".

En premier, il faudra enlever la vis pointeau:

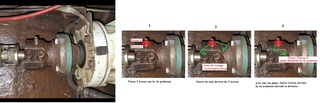

Essaie cette méthode , à l'aide de 2 écrous vissés sur la vis pointeau: méthode écrou/contre-écrou(voir ci dessous)
Après pour les 4 boulons creux, la clé allen avec une rallonge adéquate devrait en venir a bout ! C'est sur que le serrage à griffes du tourteau de l'arbre déforme les filets...mais avec du dégrippant, et une rallonge, ca devrait venir...
Mamita


papat:Merci, bien vu la technique des contre écrous. sur ta photo 3 c'est bien "désserrer" qu'il faut lire ?·le 30 sept. 14:00
Mamita:Re, Oui sur la 3 , c'est "desserrer"...·le 30 sept. 14:31
papat:Top, je prépare tout ça rendez vous dans 2 semaines. Merci·le 30 sept. 14:36
30 sept. 202430 sept. 2024

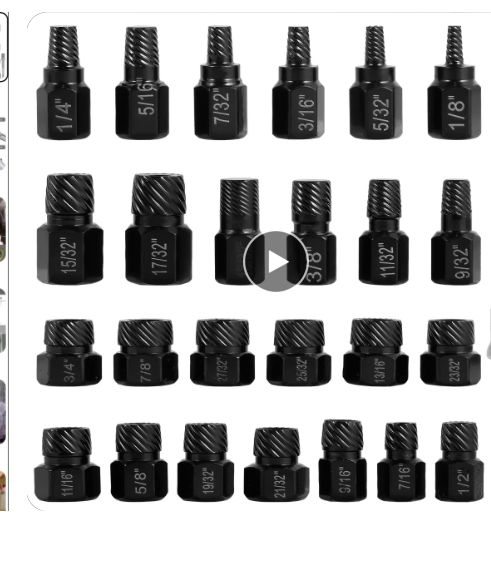

Il existe des extracteurs utilisables sur le empreintes creuse. Étant donné que ça ne coûte quelques euros, pourquoi ne pas essayer ?
Naturellement, il faut mettre des vis neuves aprés,


papat:ah bah magnifique, c'est pour ça que H&Oh est génial, je connaissais pas ce type d'outil. Merci ·le 30 sept. 13:58
Lulu2:J’ajoute : mettre du dégrippant (du vrai, pas du WD40) et laisser agir plusieurs heures. Et chauffer. Si avec tout ça, ça ne vient pas, il reste la solution de souder un gros écrou, mais il serait étonnant d’en arriver là. Au remontage, mettre de la graisse graphitée en prévision du prochain démontage. 😊·le 30 sept. 14:09
papat:Ok merci, y'a un grosse différence pour chauffer entre un chalumeau bi-gaz et un mono-gaz ? Le bi-gaz à une buse plus fine qui permet potentiellement de mieux cibler le boulon, non ?·le 30 sept. 14:29
Calypso2:chauffer la vis , ça fait quoi ? , ça la dilate ,ça la fait grossir ..a mon avis vaut mieux la faire retraisire..avec une bombe a azote ..attention aux doigts !!! ..sinon a toute fin je soude une vieille clef sur les vis et ave cune grande rallonge ça le fait le plus souvent ·le 30 sept. 14:40
fritz the cat:desacoupler ,ça évitera aux calories de passer dans l'inverseur ,au moins décoller le tourteau ·le 08 oct. 14:14
30 sept. 2024

Bonjour,
J'avais rencontré le même problème il y a 6 ans lors de la dépose de mon moteur. Les difficultés étaient.


30 sept. 2024

Bonjour,
J'avais rencontré le même problème il y a 6 ans lors de la dépose de mon moteur. Les difficultés étaient.
1 Séparer le tourteau de l'inverseur
2


30 sept. 2024

Bonjour,

J'avais rencontré le même problème il y a 6 ans lors de la dépose de mon moteur. Les difficultés étaient.

1 Séparer le tourteau de l'inverseur

2 Séparer l’arbre d’hélice du tourteau
3 Séparer l’hélice de l’arbre d’hélice

Pour l’étape 1, clé à pipe (6 pans lorsque l’on force beaucoup) avec un long tube pour faire levier, et le coup de main d’une personne pour tenir une clé à griffe pour empêcher l’arbre de tourner
Pour l’étape 2, ce fut aussi très musclé. Une très bonne clé Allen avec un long tube (50 cm) et le coup de main d’une personne pour tenir une clé à griffe pour empêcher l’arbre de tourner. Une fois les 4 vis retirées, les difficultés commencent réellement.
Il faut sortir l’arbre qui est coincé en force dans le tourteau. J’ai donc dû essayer d’écarter les 2 côtés du tourteau avec des coins en acier, en l’occurrence petit burin, tournevis, j’ai aussi insérer des rondelles. Bref ce que l’on peut trouver pour écarter les 2 flans du tourteau. Malgré cela ce peut être toujours difficile.
On peut aussi séparer tourteau de l’inverseur en mettant une douille du diamètre de l’arbre dans le prolongement de celui-ci et remettre le tourteau sur l’inverseur, avec des vis plus longues. On serre régulièrement les 4 vis fixant tourteau sur inverseur en forçant pour faire sortir l’arbre. Cela prend du temps, il faut de bon outils et de l’huile (de coude et lubrifiante) c’est comme cela que j’ai réussi.

Si on n’y arrive pas et que tu déposes le moteur, si tu arrives à retirer l’hélice, tu pourras retirer l’arbre de par l’intérieur avec le tourteau et démonter dans un atelier.
Dans mon cas personnel, c’est l’hélice que je n’arrivais pas à démonter et que j’ai fini par sortir dans l’atelier. N’arrivant pas à démonter l’hélice, il a bien fallu que je démonte le tourteau.

Bon courage.

Megara.


papat:Je connaissais la technique de la douille. Bien vu le coup de la pince à griffe. Il va falloir que je trouve un collègue·le 30 sept. 18:33
30 sept. 2024

Par dessous, vous percez pour enlever le maximum de filetage, et par dessus vous soudez une autre vis.
Ne forcez pas, vous allez casser la tête.


papat:Je ne suis pas sur de comprendre. Je ne pense pas pouvoir percer la vis... même bien outillé·le 30 sept. 18:32
30 sept. 2024

pour decoincer l'arbre : devisser toutes les vis ainsi que la vis pointeau : embrayer le moteur et a l'exterieur faire tourner l'arbre avec l'helice ...

et aussi a la place de la vis pointeau remettre une vis a bout plat et la visser pour faire ecarter les joues


30 sept. 2024

Ma mémoire m'a fait défaut (j'ai démonté 2 fois le tourteau, d'ou la confusion).
C'est la seconde fois que j'ai mis la douille entre inverseur et tourteau.

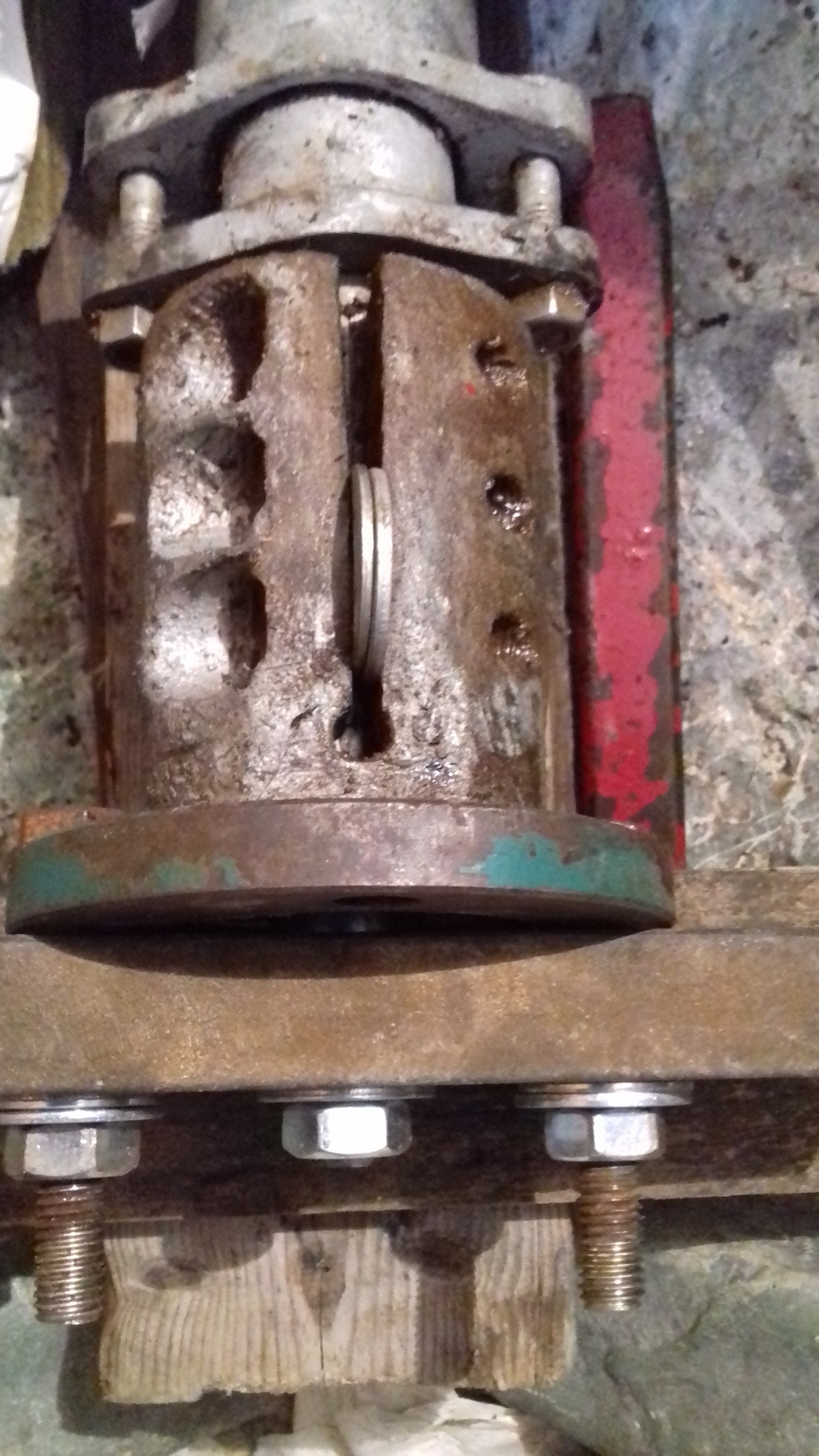

La première fois, j'avais fait la méthode sur la photo en PJ. Cette méthode suppose de pouvoir reculer l'arbre ou d'avoir retiré le moteur ce qui était mon cas.

Le boulon central appuie sur l'arbre (via une douille du diamètre de l'arbre réduit de 2 mm)
Les 2 boulons latéraux fixent la pièce d'acier sur le tourteau, on serre progressivement. Evidemment cette pièce doit être très solide, j'avais un bout de profilé en U.
Et on voit les rondelles pour écarter les 2 joues du tourteau. On commence avec tournevis ou burin mais ces outils étant trop longs pour faire tourner l'arbre, j'avais mis des rondelles, à défaut d'avoir de petits coins en acier.

Megara


papat:Merci·le 01 oct. 09:12
01 oct. 2024

Bonjour Papat

Comme tu changes le moteur et si tu as suffisamment de recul retirer l'ensemble par l'interieur.
Si tu arrives au moins à désaccoupler le tourteau.
Tu retires l'hélice et la clavette.
Coté intérieur tu décolles la durite du PE
Enfin tu retire l'ensemble par l'intérieur
Il te sera plus simple de finir le démontage à l'établi.

Le Moko


papat:C'est une option en en effet mais il faut retirer l'hélice, ça n'est pas forcément plus facile·le 01 oct. 12:47

si vous changez de moteur, une fois celui-ci sorti et l'hélice déposée vous devriez pouvoir sortir l'arbre pas l'intérieur et ensuite travailler proprement sur établi


Hubert, de Cherbourg:ah ! j'ai été devancé de 7 mn !·le 01 oct. 12:40
LeMoko:bonjour Hubert 😁😁😉·le 01 oct. 12:49
