De quel coté remettre cette tige métallique a rainure ?

Salut a tous

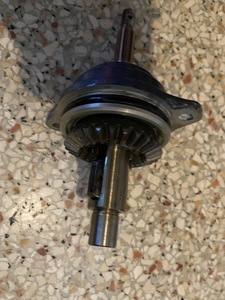

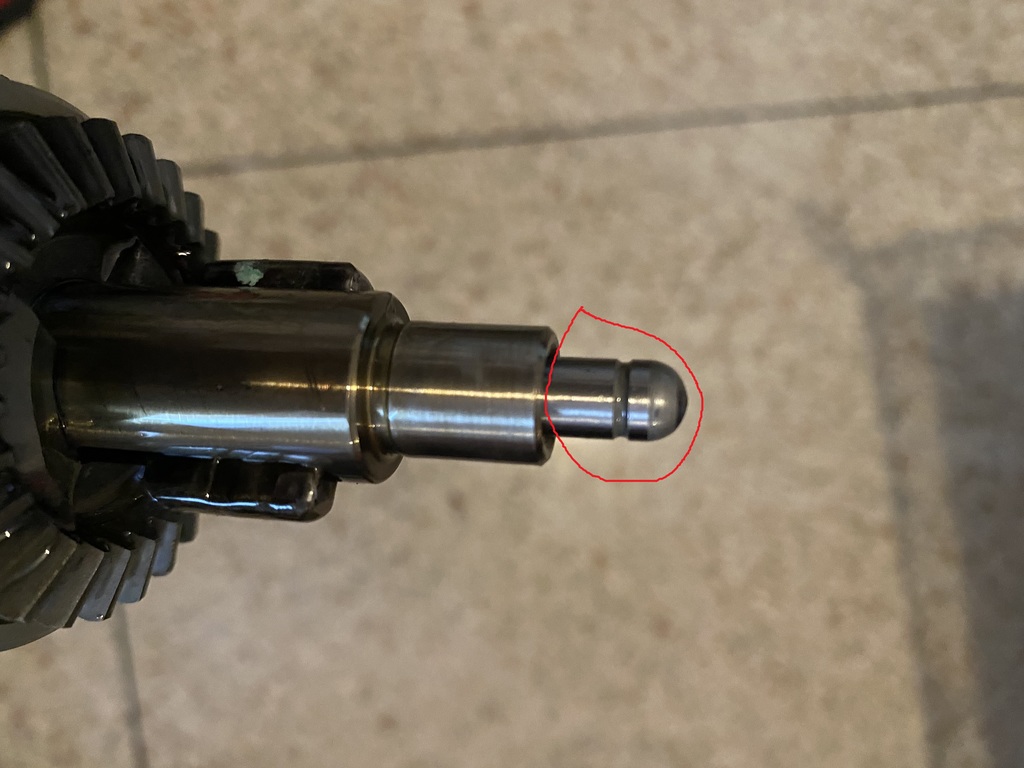

J'ai démonté les hélices pour faire un nettoyage et j'ai aussi déposé ça (voir photo, désolé je sais pas comment ça s'appel), c'est pour faire la vidange je crois, et il y a une petite tige métallique qui est tombé mais je sais pas de quel coté est la rainure.. en haut ou en bas (voir photo)

Savez vous de quel coté mettre cette tige métallique ?

Merci

L'équipage
16 juil. 2021
16 juil. 2021
0

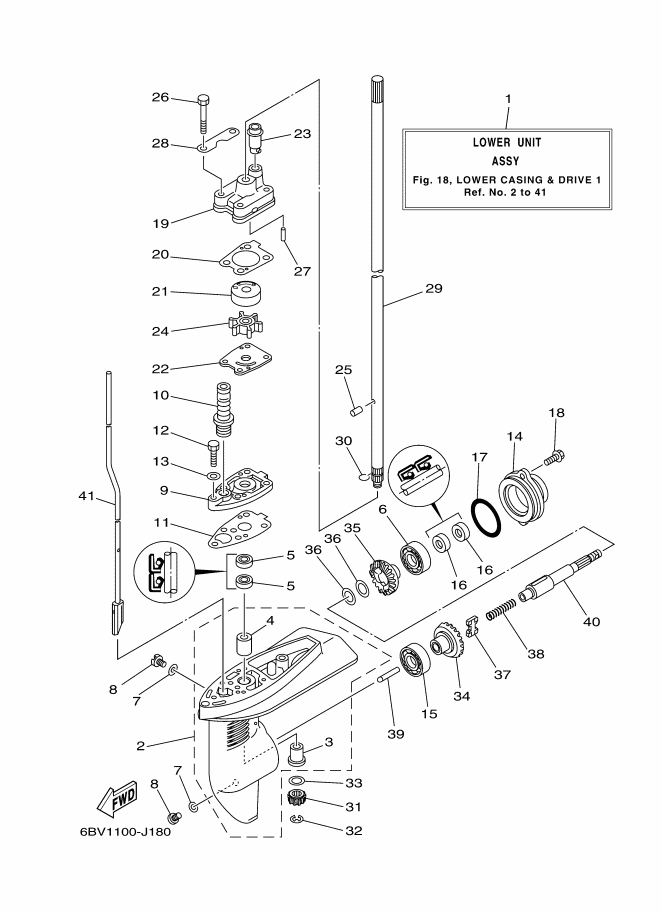

J'ai trouve a l'aide du numéro de série et du code model la vue éclatée mais ont voit pas la rainure de la pièce 39 (poussoir d'embrayage).

 www.yamaha-motor.eu[...]alogue/


Rigil:Ben si, on voit bien la rayure, côté gauche...·le 17 juil. 13:20
Café noir:Yes·le 17 juil. 13:27
Fabien83:C'est le cylindre en perspective à mon avis, pas la représentation de la rainure.·le 17 juil. 18:43
Rigil:Dans les éclatés, pas de perspectives, c'est bien la rayure.·le 17 juil. 18:45
17 juil. 2021
0

J'aurais mis le poussoir dans le sens anneau vers l'extérieur comme sur image 2. la pièce se termine par elle belle demie sphère , elle glissera mieux sur la came de la commande d'inversion.


17 juil. 202117 juil. 2021
0

Bonjour,
j'aurais plutôt l'avis inverse. Remettre comme la photo 3.
On voit que d'un côté il y a une demi-sphère et de l'autre un cône. A mon avis la demi-sphère va à l'intérieur avec la rainure qui permet une meilleure lubrification. Et le cône à l'extérieur pour que le doigt de commande vienne appuyer sur la face du cône.

Mesure de combien la tige s'enfonce. La position dans laquelle elle s'enfonce le plus doit être la bonne.


17 juil. 2021
0

Bon, je ne sais pas quel est ton modèle exact, mais sur ce blog (il s'agit de 2 temps 9.9D de 1990) :

yamaha-hors-bord.blogspot.com[...]se.html

J'ai trouvé ce plan qui devrai probablement répondre à ton questionnement (C'est Fabien83 qui aurait raison)


juliana:Qui a raison,évidement.·le 18 juil. 07:39
18 juil. 202118 juil. 2021
0

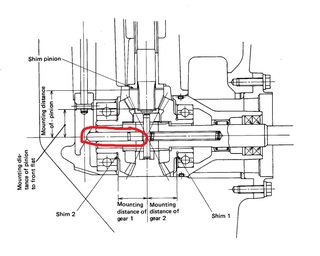

Merci Café noir, la pièce en question est entouré en rouge dans la photo ci-dessous ?

Cette vue éclatée est de quel moteur ?

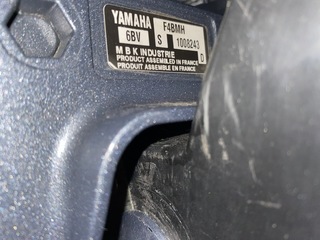

Voici ma plaque d'identification en photo

Nom du model: F4BMHS
Code model: 6BV2
Année Model: 2011


Café noir:Ben oui, on dirait bien cette pièce, non ?. Le blog dont j'ai mis le lien fait référence à un Yam 2 temps 9.9 ch de 1990 mais il doit bien y avoir des similitudes avec des modèles plus récents, j'imagine qu'il ne change pas un système qui à fait ses preuves à chaque nouveau modèle.·le 18 juil. 13:51
Fabien83:Ici la rainure semble être côté conique et non côté sphère. Côté sphère du côté du doigt de commande et côté conique du côté crabot. Reste à voir s'il faut se fier à la sphère et au cône ou plutôt à la position de la rainure...·le 18 juil. 13:58
18 juil. 2021
1

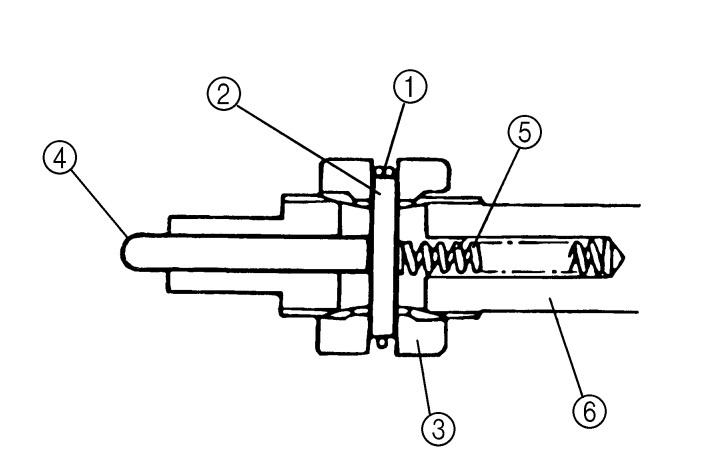

extrait d'un doc Yamaha si ça peut aider !


kristoh:Yes ! côté avec un plat vers la barrette ou goupille. Le côté arrondi vers la came d'inversion. Ils sont tous monté comme ça. Si monté à l'envers ça coince, logique ·le 19 juil. 10:12
18 juil. 202118 juil. 2021
0

Encore une autre solution : tu essais des 2 manières et tu testes celle qui semble fonctionner le mieux.
Avec un peu de chance il y a une solution qui coince un peu (ou beaucoup) et pas l'autre....😋


Café noir:(Et la prochaine fois tu fais des photos au démontage et qui te servent de référence pour remonter...)·le 18 juil. 15:36
19 juil. 2021
0

Salut, merci a tous


19 juil. 2021
0

Mais elle sert a quoi, cette rainure ?
Pour amener de la lubrification ?
