Changement tableau bord nanni

Bonjour.
Sur mon moteur nanni 2.50 he il y a un tableau de bord avec clef de démarrage... L'ensemble est ancien et déjà réparé...
Sur les vues éclatée du 2.50he il y a toute les pièces et références mais pas celle du tableau entier...seul référence c'est,, : contacteur à clef 970302667 pour tableau KTE...

J'aimerais savoir par quel autre tableau remplacer le tout ?.. J'ai remarquer le nouveau A3.. Visiblement le mien n'existe plus donc par quoi le remplacer ?
Mes fonctions actuelles.. Compte tour ' prechauffage' buzzer pression huile ' batterie' température eau.
Pour être sur de ne pas faire d'erreur je préfère me renseigner sur le forum
Merci jean

L'équipage
23h

Bonjour,
Sur mon Comet 850, j’avais fait installer un Nanni neuf 21 cv 3 cylindres. Le tableau étant défectueux et remplacé sous garantie, il y avait une grosse prise qui réunissait tous les fils électriques concernés. Échange très facile donc.
Je me rappelle qu’il existait plusieurs modèles, avec compte tours ou pas.
Si ça peut t’aider…
Bonne journée,
Patrice


edbum:bonjour et merci...jean·le 11 mai 09:46

Salut,
Chez Nanni, il y a eu plusieurs variantes de tableau de bord; et en plus avec ou** sans** cle de contact: Il y a eu aussi des modifications des formes des connecteurs...
En principe, le câblage électrique moteur arrive sur le connecteur moteur avec 11 fils: suivant l'équipement du tableau de bord (CT, cadran thermo, cadran huile) il peut y avoir des fils présents mais non utilisés .

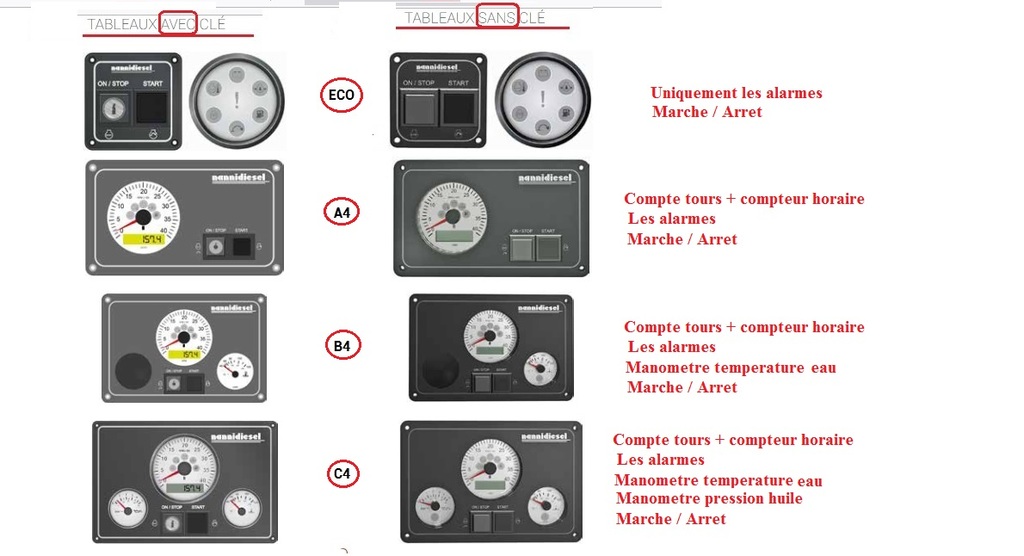

Ci-joint différents tableaux de bord Nanni (avec ou sans cle de contact).
En cas de réfection du système de cablage, faire attention à la forme des divers connecteurs
