Cablage pour éclairage jauge carburant VDO

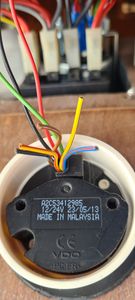

Bonjour, sur mon bateau est installé une jauge à carburant VDO qui fonctionne parfaitement pour le niveau de carburant. L’éclairage lui n'est pas branché. La connectique est faite vers la batterie (via un disjoncteur) et la jauge (fils noir/rouge/vert). Plusieurs fils (coupés?!...) sortent au dos de l'indicateur (voir photo). Qui pourrait me donner la couleur de ceux qu'il faut brancher pour éclairer l'indicateur? Merci.
La référence de l'indicateur est VDO A2C53412985 (Je n'ai pas trouvé sur le site VDO le schéma du câblage...).

L'équipage
16 oct. 2020
16 oct. 2020
0

Bonjour
Les connexions se font elles via un boitier ? En clair, est il possible de débrancher ces fils tous ensemble ? On ne voit pas bien sur la photo. J'ai trouvé ce site qui permet d'y voir un peu plus clair :


16 oct. 2020
0

Oui elles se font à partir d'un petit boitier "clipsé" sur le dos de l'indicateur. Ce boitier est déjà cablé avec les cables que l'ont voit sur la photo. Je n'ai pas osé forcer pour sortir le boitier en question et vu qu'il est déjà cablé il me suffit de savoir quelle est la couleur du cable pour alimenter l'eclairage


San Marco:Super ! Donc avec les schémas du lien ci-dessus, il ne devrait pas y avoir de problème.·le 16 oct. 2020 10:22
San Marco:...Il faut bien sûr débrancher ce connecteur pour voir à quoi correspondent les fils.·le 16 oct. 2020 10:23
16 oct. 2020
0

ok merci. Fil alimentation trouvé: c'est le bleu et rouge!
Bonne soirée à tous.
