Brachement electrique d'une sonde, pour température d'eau moteur

Bonjour, je voudrai brancher une sonde,et un cadran ref. B000118 de la marque Volvo Penta

L'équipage
#Fifty
M. DUCROT DennyM. DUCROT Denny
20 fév. 2023
fxvtfxvt
20 fév. 2023

Hello,
C'est une bonne idée.
Mais quelle est la question ?
Et à notre tour de te poser des questions:
- Sur quel moteur ?
- Quelle difficulté rencontre-tu ?

Amicalement.
FX

M. DUCROT DennyM. DUCROT Denny
07 mars 2023

Salut, j' ai acheté un quit de montage avec cadran et sonde, ref B 000 118 (Volvo Penta) , sur un moteur MD 2030 B de marque Volvo Penta.
J'aurais voulu trouver le schema de branchement électrique ?
Merci

Lady_CLady_C
07 mars 2023

tiens, justement, le manuel est disponible ici

www.hisse-et-oh.com[...]-md2030

MamitaMamita
07 mars 2023

Salut,
Tu as le schéma à la page 17:

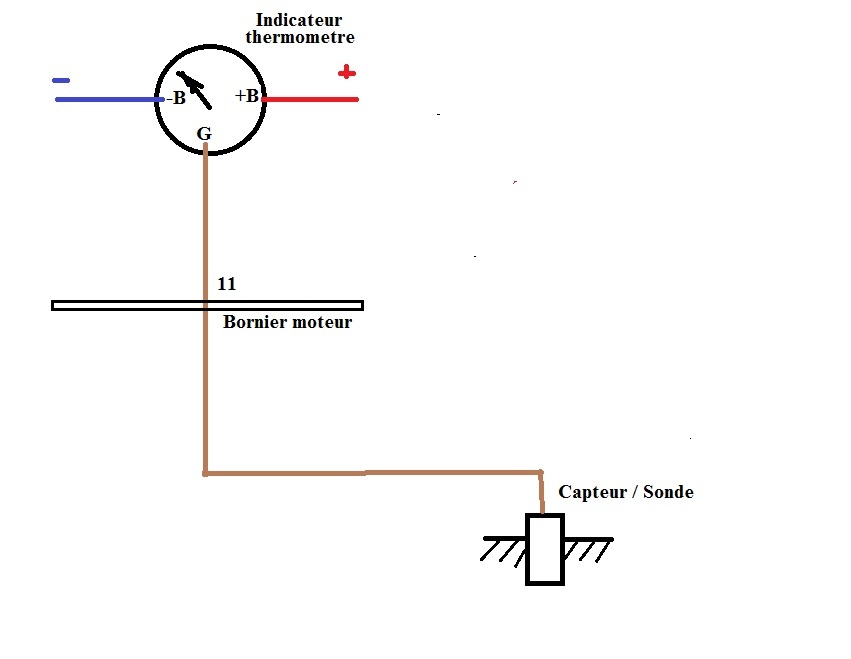

En gros , ton indicateur a 3 bornes (+B, -B, G); le +B et le -B sont dans le tableau de bord, le "G" va au capteur sonde en passant par le bornier moteur en borne "11"; sur ton capteur/sonde tu branches le "G", et le capteur/sonde est lui meme relié à la masse moteur.
Peut etre plus simple avec un schema...
Mamita

7740538-VOLVO-PENTA-DBMOTEURS-DB-MOTEURS_0(1).pdf
