Aide branchement vhf ro4800 sur Garmin gpsmap 702 ou 902

Bonjour à tous. J'ai grandement besoin de vos lumières pour brancher ma VHF radio océan ro 4800 sur mon GPS Garmin GPS map 902.
Afin de pouvoir avoir la position GPS sur ma VHF et recevoir les données ais sur mon GPS, pouvez-vous s'il vous plaît me donner assez clairement les couleurs des fils NMEA 183 de la VHF à brancher sur sur mon GPS.

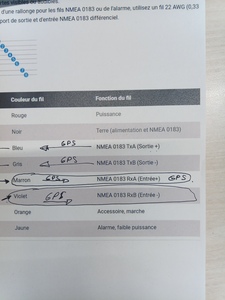

Je vous mets en photo les couleurs des fils de mon GPS.

En vous remerciant infiniment d'avance car je me perds un peu dans les ports RS 232 RS 422 etc.

Si vous pouvez également me donner les manips qu'il y a à faire dans les réglages à faire sur la VHF et sur le gps.

Bonne journée à tous

L'équipage
31 mar. 2023
31 mar. 2023
0

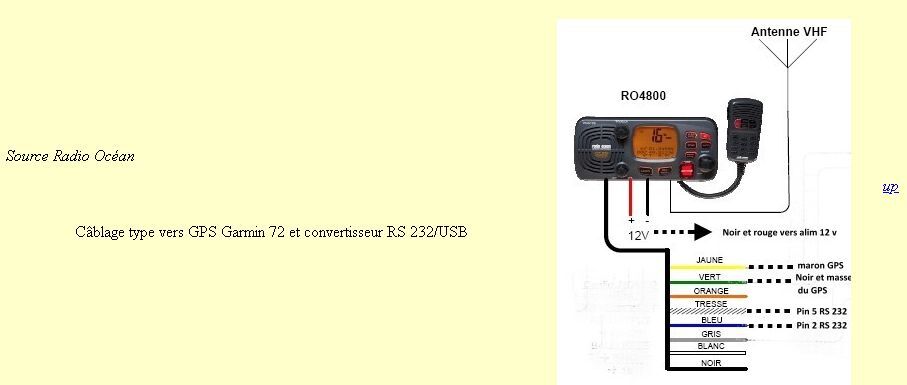

Salut j'avais une RO 4800 branchée sur mon Garmin Echomap 72s et ça fonctionnait très bien
je n'ai plus la notice, donnée avec la VHF à un copain.

Si ça peut aider...
Fañch


stlseb:Merci beaucoup beaucoup, mais quelq'un saurait m en dire un peu plus et me donner les couleurs à brancher ensemble et m en dire aussi un peu plus sur les réglages. Je ne suis pas très alaise avec tout cela. Merci encore.·le 01 avr. 10:27
01 avr. 2023
0

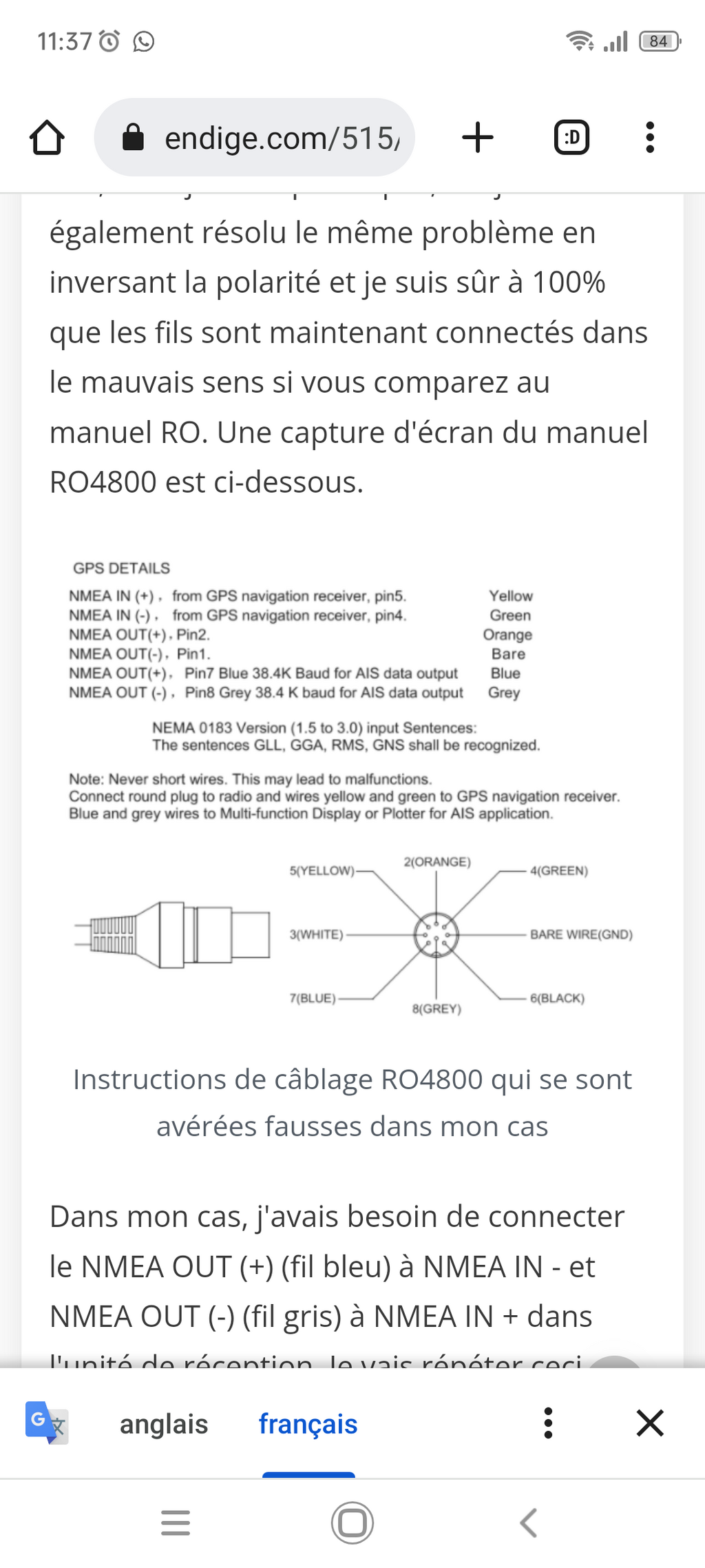

2eme solution, j'espère plus concrete ;)


stlseb:Oui c est je l es vu mais encore des questionnement. Désolé suis une bille la dessus·le 01 avr. 11:10
01 avr. 2023
0

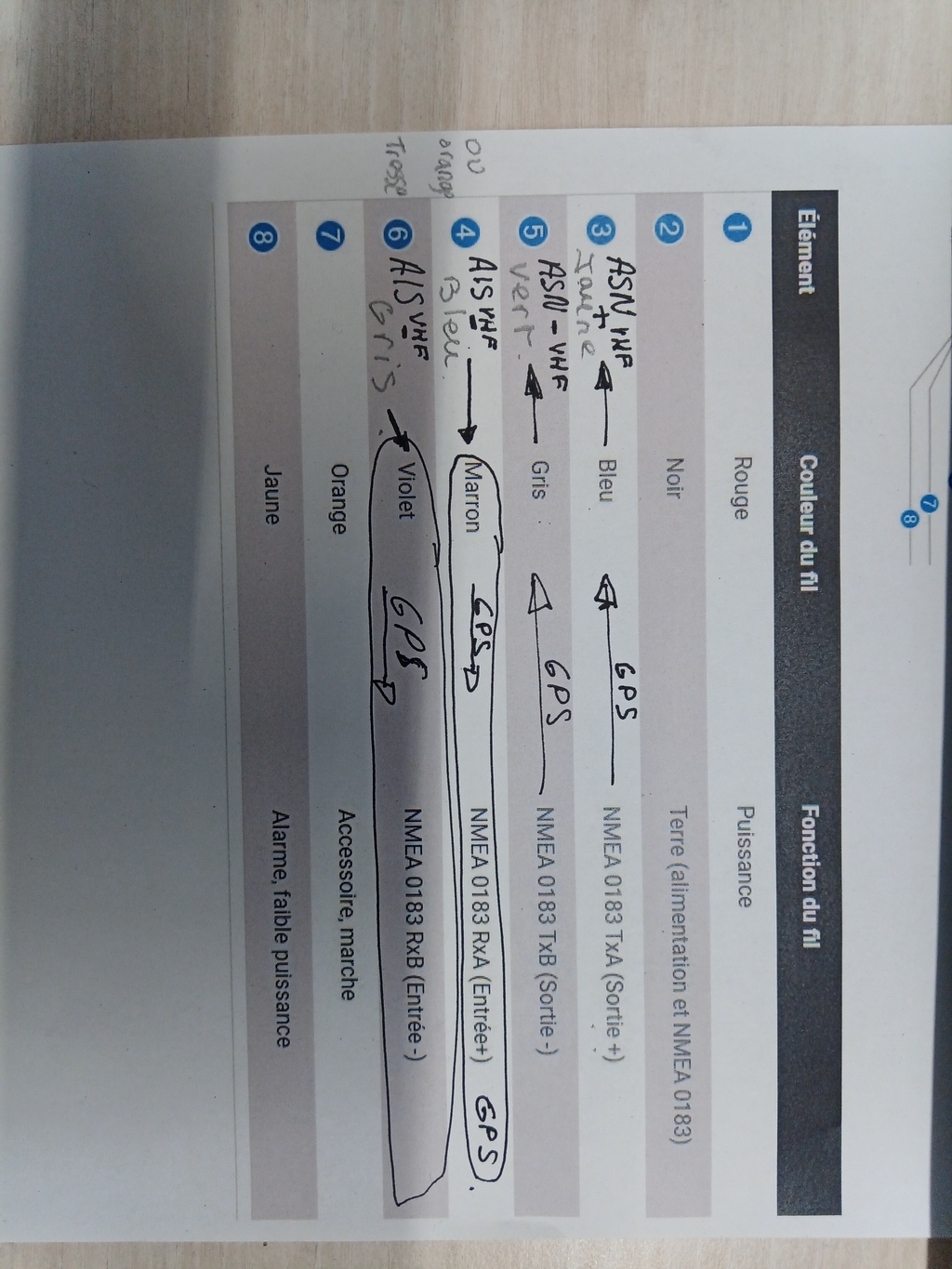

Voici les couleurs sur la VHF dans la doc en premiers et celle du gps en second


FanchFirst:je serais toi j'essaierais quand même de brancher comme sur le schema deux (le gris) ou tu as les couelurs de fils de la vhf et du gps, juste pour voir·le 01 avr. 23:04
