Télécommande pour pilote ST4000

Bonjour à tous.

L'été 2015, après une traversée bien arrosée (par la pluie) vers Minorque, mon pilote st4000 a cessé de fonctionner. L'écran de contrôle était tout embué, il avait donc pris l'eau. L'electronique intégrée également.Apres démontage, séchage et remontage il a de nouveau fonctionné. J'ai donc décidé de l'installer à l'intérieur, devant la table à cartes. Pour pallier "l'nconvénient" des montées et descentes pour les réglages de cap, j'ai réalisé pour une somme modique une télécommande qui fonctionne à merveille depuis plusieurs mois et notamment cet été (880 milles).

Pour cela il vous faut 1 arduino nano, une liaison bluetooth, un smartphone au rebut, une appli pour smartphone.Si certains d'entre vous sont intéressés je vous communiquerai le comment faire et les codes.

Bien à vous, Gérard

L'équipage
01 oct. 2016
01 oct. 2016

Bonjour Gèrard,
Je suis intéressé bien qu'un peu nul en électronique.
Pourrais-tu me communiquer la méthode de réalisation ?
Merci d'avance
Manu

01 oct. 2016

bonjour Gérard,
possedant aussi 1 st 4000 , je veux bien ton " guide d'installation ainsi que les codes.
je t envoi mon mail en MP.
merci par avance

01 oct. 2016

Hello,

Bah non, ne faites pas de MP pour partager !
Il faut publier les liens en direct ici.
Au moins ceux qui sont juste curieux pourront jeter un coup d'oeil et ça pourrait peut être les décider.
Et au moins notre ami Libarde fait une fois le job une fois pour toute.
Imagie s'il a 10 MP !

Amicalement.
FX

01 oct. 2016

Bonjour,
suis intéressé pour mon ST4000.
Merci bcp !
Bon week end

01 oct. 2016

Également intéressée!! Merci d'avance et bravo

01 oct. 201616 juin 2020

Bonsoir.
Bien heureux d'avoir attiré votre attention.
Bien sûr FX a raison. Un tel site est dédié au partage en toute transparence.
D'autre part mon travail mérite sûrement d'être amélioré.
Je vous le livre donc en toute modestie.

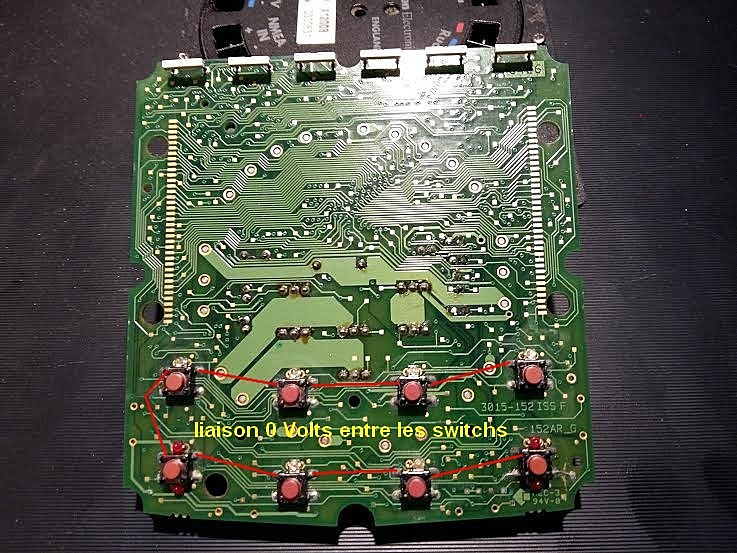

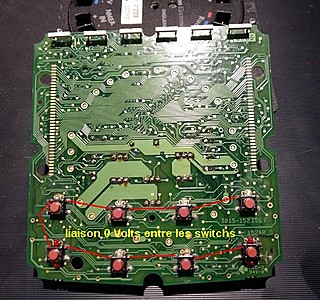

A mon retour des baléares après la mésaventure décrite au préalable, j'ai trouvé un plan du pcb du st4000 et je me suis aperçu que les boutons poussoirs de l'ecran de contrôle (+1;-1;etc..) étaient reliés entre eux sur le 0 volts (négatif du 12 Volts). Lorsqu'on enfonce le poussoir +10 par exemple, on ferme le circuit 0 volt correspondant.
Nous sommes donc en présence d'un commun 0 volt et de circuits indépendants. Mon idée fut la suivante;
Si je soude un fil à une borne non connectée au commun d'un bouton poussoir et que je crée un contact entre ce fil et le commun, j'aurai le même résultat qu'en appuyant su le bouton concerné. Cà marche.

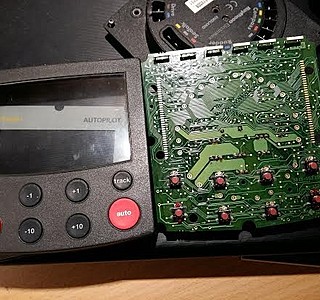

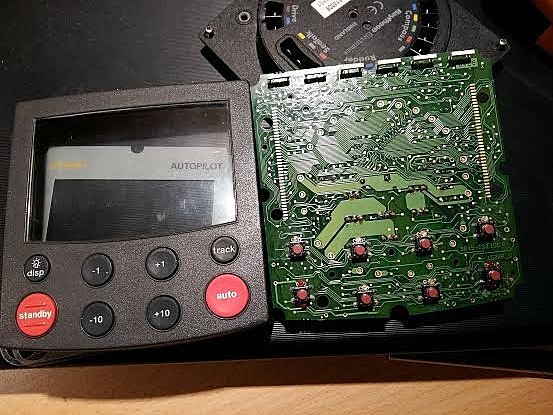

Premier travail: Dévisser et retirer la capot gris arrière du st 4000 pour avoir accés au pcb. Ne rien démonter de plus, sinon galère...

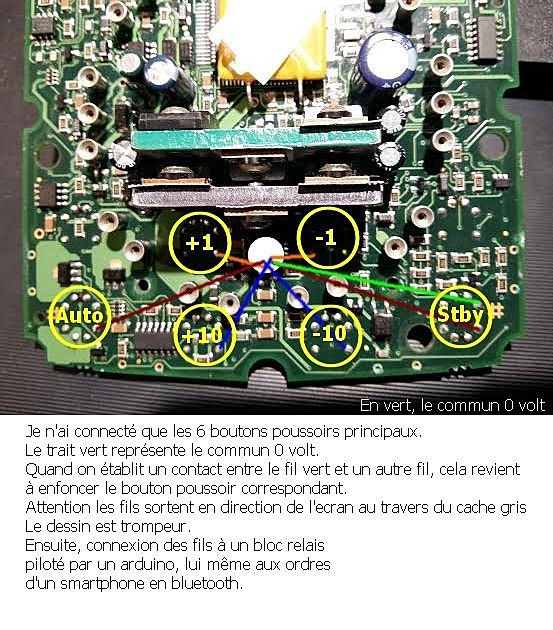

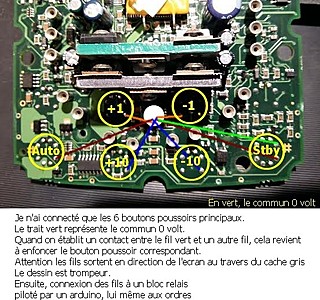

Les boutons poussoirs possèdent 4 broches, fonctionnant 2 par 2.
Les 2 du haut sont reliées au 0 volt communs, les 2 du bas ouvrent ou ferment le circuit.
Je ne suis intervenu que sur les 6 boutons principaux en navigation
(+1;-1;+10;-10;auto;stby).
Il vous faut donc souder ou faire souder les fils de sortie correspondants.




J'espère que les photos jointes sont lisibles.
Sinon merci de m'indiquer comment les transmettre en pièces jointes.

La prochaine etape consistera à relier ces fils à un bloc relais commandé par un arduino

Je mets de l'ordre dans ma description et vous rejoins tres bientôt

16 nov. 2017

Bonjour. J ai la même problématique j ai trouvé sur aliexpress une télécommande pour grue en 12v avec des contacts sec j ai pris le modèle à 8 contact ça permet la mise en fonction auto ou encore Track sur une petit télécommande étanche ip65 très bien votre schéma maxfun

02 oct. 201616 juin 2020

Bon dimanche à tous.

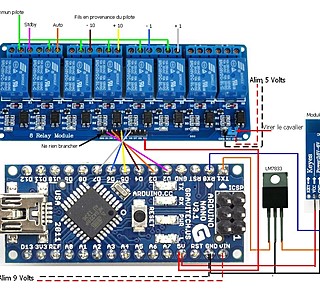

Je vous soumets le schéma de montage de la partie Arduino avec les relais et le bluetooth

02 oct. 2016

Hello Libarde,

Comment assures-tu l'alim en 5 et 9V ?

Amicalement.
FX

02 oct. 2016

Bonjour FX.
Tu te piques en 12V sur ton tableau avec un fusible.
Il existe des regulateurs dans le commerce 12V dc 9V dc idem pour 5V.
Pour le 5V j'ai utilisé un vieux chargeur de voiture.

14 mars 2017

Bonjour,

Bravo pour le travail effectué.

J'ai personnellement travaillé sur le sujet. J'ai mis au point une télécommande sans fil pour les pilotes Raymarine. Le système est composé d'un module de communication disponible sur le site TRONICMARINE : sites.google.com[...]cmarine
et d'une application android disponible sur Google play store :
play.google.com[...]details

L'application fonctionne sur téléphones et tablette Android 4.0 et supérieurs

Une version pour montres étanches est disponible.

Le système se branche directement sur le port seatalk par besoin d'ouvrir le pilote et de souder. Comme il s'agit d'une télécommande sans fils, je conseil d'installer le boitier du st 4000 à l'intérieur (fini les risques de corrosion.

Ce système je l'ai d'abord réalisé pour moi. Mais quand mes copains l'ont vu, ils ont tous voulu le même. voilà comment l'aventure est née.

En espérant que cela pourra vous aider.

Cordialement

Pierre

14 mars 2017

J'ai reçu un tag pro. Cela veut dire pour moi que mon travail est reconnu. En réalité, oui je suis marin professionnel (capitaine au long cour et diplômé en électronique). Comme depuis l'été passée, je n'ai plus d'enrôlement, j'ai décidé de me consacrer à la réalisation de systèmes électroniques pour la plaisance.

Pierre

14 mars 2017

En dehors de l'option télécommande on pourrait sans doute protéger la façade du ST4000 avec la face avant d'un boitier électricien étanche avec porte plexi ouvrable disponible en grande surface.

21 déc. 2017

Bonjour,
je viens d'acquérir d'occasion un OVNI32 équipé d'un ST4000. je navigue souvent seul je suis très intéressé par cette astuce.
je travaille dans l'informatique cela ne devrait pas me poser de problème.
merci par avance
Bertrand

21 déc. 2017

Bonjour Louwan_2
Que veux tu savoir exactement?
La liaison bluetooth est réalisée entre aun arduino nano et un smartphone.
L'appli du smartphone a été développée avec mit ai2.
Gérard

22 déc. 2017

Bonjour,
je dois dire que les images des différentes soudures à faire sont assez illisibles. Est-ce qu'il est possible d'en avoir de plus grandes.
Pou l'appli sur le smartphone.... ce sera l'étape suivante...
Merci par avance
Bertrand

21 déc. 2017

Elle a bon dos la pluie

04 oct. 2018

bonjour a tous
qu'est il advenu de ce fil ?
j'aimerai evaluer le travail a faire mais il manque les développements du soft arduino et celui du smartphone ...
c'en est oû ?cordialement
bruno

04 oct. 2018

@noe59 sympa le pilote watch

05 oct. 2018

Merci

05 oct. 2018

@Noe59,
Vos applications sont elles compatibles et utilisables avec les montres Garmin (Quatix5 en particulier), svp?

05 oct. 2018

Bsr,

L'application est uniquement compatible avec les montres full Android.

Cordialement

Pierre hamers

05 oct. 2018

Raymarine vend des telecomande radio ou filaire...

05 oct. 2018

bonjour a tous
je vois que le fils est toujours actif mais personne n'a répondu à ma question ....? donc je la repose :
j'aimerai evaluer le travail a faire mais il manque les développements du soft arduino et celui du smartphone ...
c'en est oû ?
cordialement
bruno
PS : acheter une telecommande toute faite ne m’intéresse pas ...

05 oct. 2018

Bonjour Bruno et Françoise
le projet fonctionne parfaitement depuis 2016.
On gère le pilote st4000 depuis un smartphone sans problème en liaison bluetooth. 600 milles cet été avec ce système.

06 oct. 2018

@Libarde
bonjour
merci de m'avoir répondu .
avez vous mis en ligne les plans ,logiciels et autres conseils de réalisation . j'aimerai bien évaluer le travail a faire avant de me lancer .étant électronicien ,je devrai y arriver mais je n'ai jamais touché a Arduino ( et ça me tente !!)
cordialement
bruno

07 oct. 201807 oct. 2018

pour ma part j ai réaliser une télécommande avec un kit pour grue

cout environ 50 euro et demande juste de savoir faire des soudures gère +1 -1 +10 -10 stand-by auto distance max 200 m

demande le démontage de l 'afficheur pour moi un st60

j 'en parle un peu plus sur

www.voilier-theleme.fr[...]cs.html

j ai opté pour cette solution car à 50 milles le téléphone portable n 'a pas d 'utilité

et de plus vide ça batterie très vite

la télécommande est étanche si on tombe à l eau on peu faire barre toute babord ou tribord on à 200 m pour réagir

yves

01 nov. 2022

Bonjour je suis intéressée par votre système pourriez vous m’expliquer? Merci

01 nov. 2022

bonjour,
il faut une télécommande avec 8 boutons le récepteur a des relais à l 'intérieur

et raccorder les câbles en sortie du pilote sur le module fixe .

sur le bateau j ai 2 module de commande du pilote donc facile de raccorder sur celui qui est a l intérieur , il faut demonter la commande Raymarine repérer les soudures
il y a un commun et repérer les connecteurs pour faire les pontages par les relais du récepteur de grue , fonctionne très bien de partout sur le bateau .
www.voilier-theleme.fr[...]cs.html
faire défiler pour accéder a la news

bien cordialement

01 nov. 2022

Merciiii je ne comprends pas tout mais je vais y réfléchir 🤔

02 nov. 2022

Bonjour Bonifette
Je suis surpris que ce fil soit toujours d'actualité, n'ayant plus eu de retour depuis 2016.
Le principe du contrôleur st4000 (ecran) est lorsqu'on appuie sur un bouton, on ferme un circuit (+ et -) pour obtenir un résultat, en l'occurence, activer le moteur du pilote dans un sens ou l'autre pour une durée déterminée par le calculateur.
Si un fil est coupé, le "courant" ne passe plus. Lorsqu'on appuie sur un bouton, on relie le fil coupé et tout fonctionne.
Le fait de souder des fils au niveau des boutons revient tout simplement à déporter ces mêmes boutons.

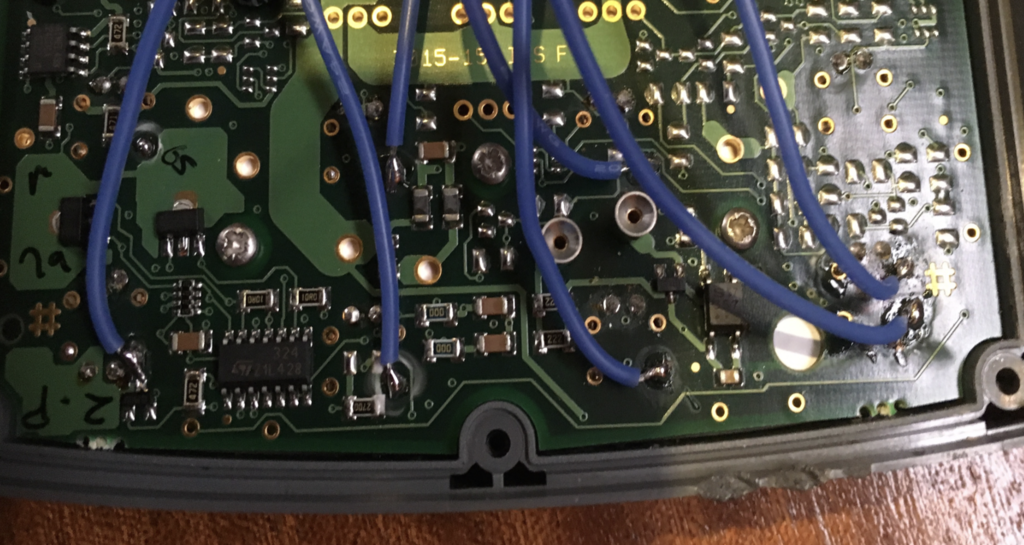

Si tu mets en contact le fil bleu du 3e bouton (ou autre) avec le fil bleu en 5e position à droite de la photo cela revient à appuyer sur ce 3e bouton. Tu auras le même résultat.
Voilà la base.
Comme tu ne peux pas passer ton temps à relier manuellement 2 fils, il faut se rabattre sur un montage electronique externe.
En 2016, j'ai réalisé ce montage avec un arduino nano et un module bluetooth et une appli développée avec appInventor.
On peut remplacer l'arduino par un esp32, qui intègre le bluetooth.
On peut aussi remplacer les relais par un montage à base Nmosfets.
Cet équipement est toujours installé sur mon bateau et fonctionne parfaitement.
La seule contrainte est de réinstaller l'appli à chaque changement de téléphone.
PS Je cherche actuellemnt le moyen de faire fonctionner un verin (pour un pilote intégré) à partir de mon installation st4000. Si un esprit éclairé peut m'aider, je recevrai ses conseils avec plaisir et respect.

Bien cdlt
Gérard

02 nov. 2022

@Libarde
peux tu en dire un peu plus sur ton vérin ( électrique , hydraulique , consommation ...) ,pour orienter des solutions ( eventuelles !)
bruno

02 nov. 2022

as tu le nom de l'appli que tu utilise sur ton smartphone , ( depuis ma dernière question ( en 2018 ) je me suis mis a l'arduino ( déjà réalisé une tondeuse autonome , un GPS perso pour le bateau , un testeur de capacité batterie ...) et ta réalisation me devient accessible !
a+
bruno

02 nov. 2022

Bonjour a tous
existe t il une solution sans venir souder des fils dans le boitier, mon ST 4000 est ancien et fort a parier en cas de manipulation = entrée humidité
Merci pour vos retours

L M

02 nov. 2022

Quelqu’un l’a essayé ?
