modifier la table de cabine Fantasia

Bonjour à tous,

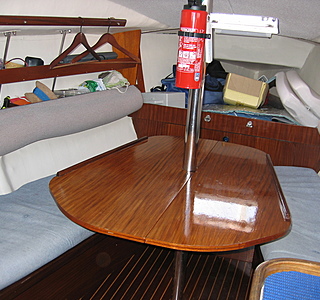

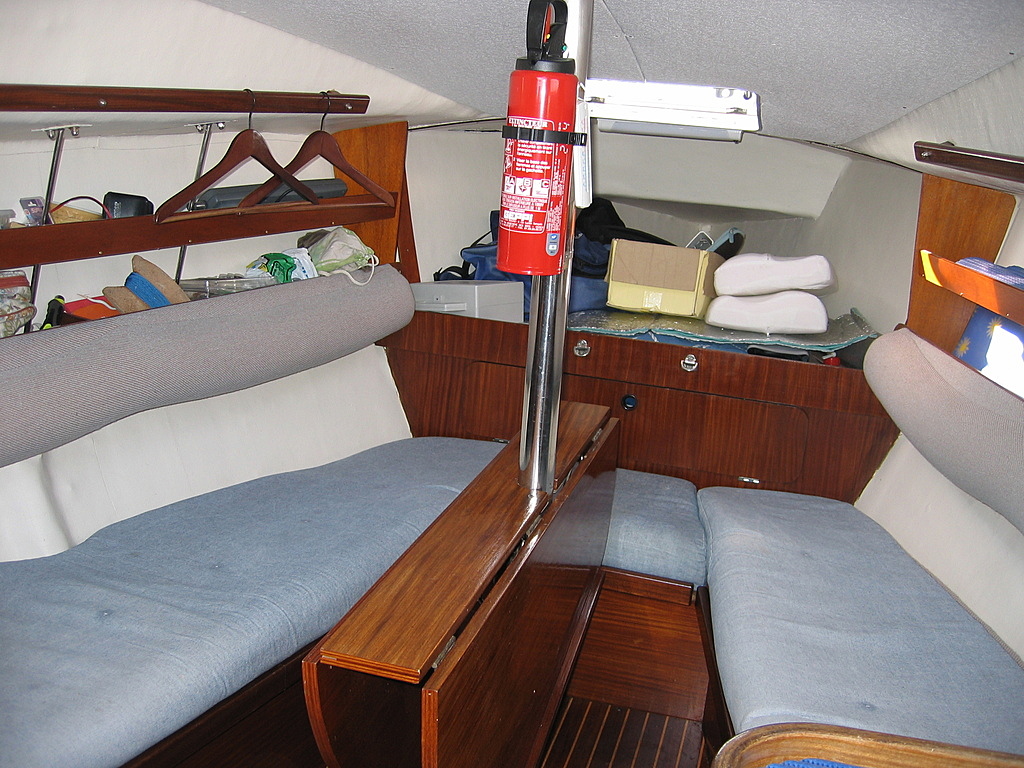

Je cherche une astuce et retour de vos expériences pour modifier le plateau de la table du carré de mon fantasia pour un meilleur confort de circulation, je souhaite avoir les deux cotés de la table rabattable.

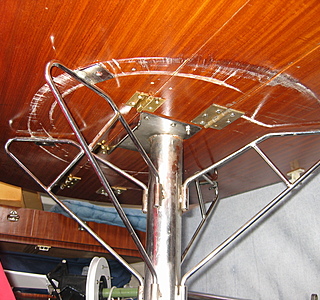

A l'origine il y a la partie tribord qui se replie avec un système de tube métal sous la table pour tenir le port à faux et deux charnières plate fixés dessous pour maintenir l'ensemble.

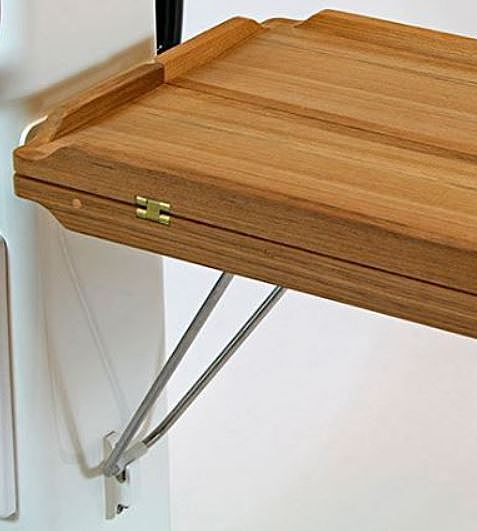

J'ai vue un type d'équerre qui m'a l'aire simple et efficace mais je n'arrive pas à trouver une boutique pour acheter ce type de quincailleries.

Merci d'avance pour vos réponses

mat34

L'équipage
10 fév. 2018
10 fév. 201816 juin 2020

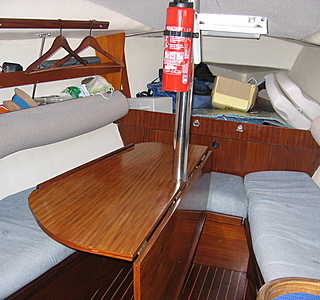

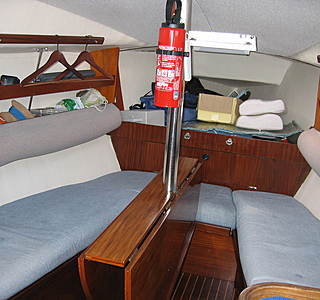

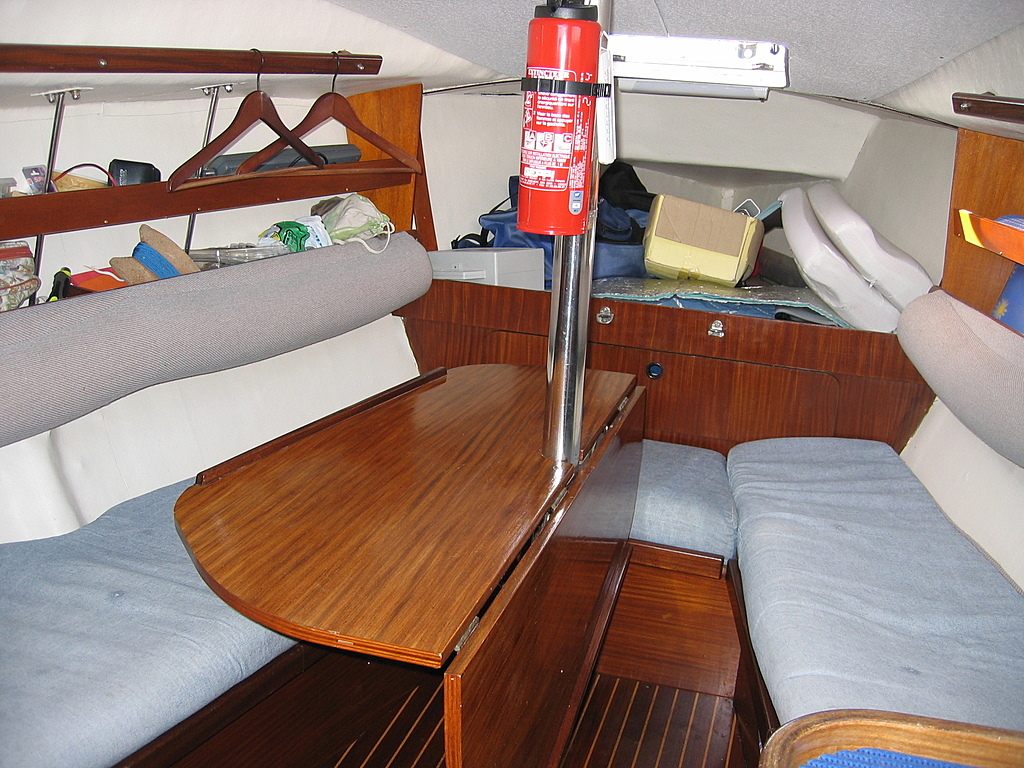

j'ai fait sur mon gib'sea.
cela fut simple; juste eu à déplacer 2 supports qui étaient fixe et les rendre mobiles, et découper le 2° battant.
jj

10 fév. 201816 juin 2020

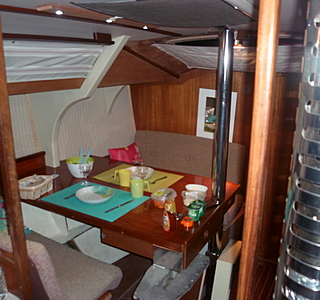

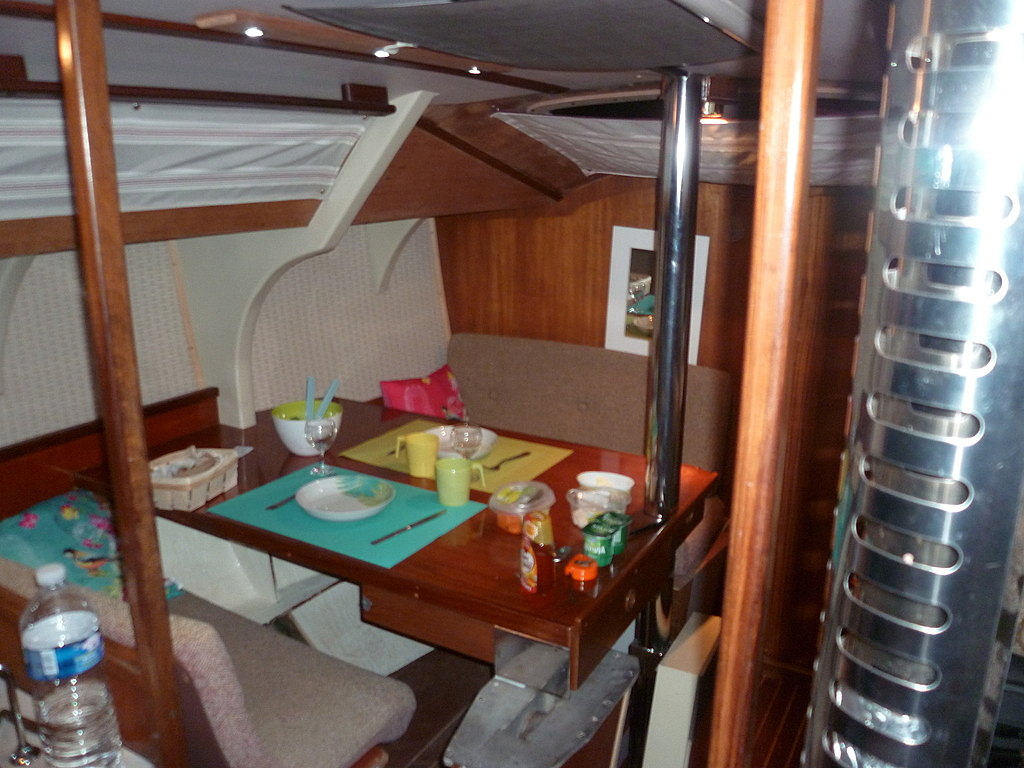

Tu peux choisir la solution radicale... déplacer la table sur un bord... sur l'attalia on y tient à 4 à l'aise et on circule facile...

10 fév. 2018

Merci SILLAGE pour ta solution qui semble éficace sur l'attalia,

Je souhaite avoir les deux plans de table rabattables pour optimisé la circulation dans le carré, sur le fantasia il n'y a as beaucoup de place coté bâbord.
mat34

10 fév. 201816 juin 2020

@GRIBOUT246,

Sur le Fantasia il n'y a pas de jambe de force comme ont peut voir sur Gib sea.

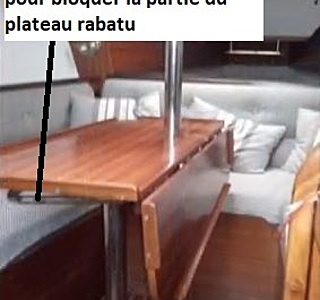

Il y a un système coulissant sous la table en tube que l'ont tire pour bloquer la partie qui ce rabat.

Je suis à la recherche d'un système équivalent au vôtre,comme sur les photos que j'ai posté plus haut.
mat34

10 fév. 201816 juin 2020

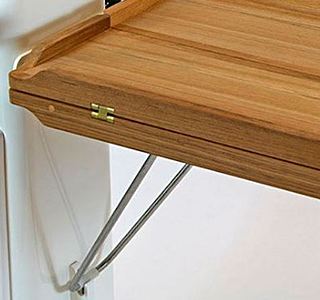

Ou trouvé ce type d'équerre pliable, malgré mes recherches sur la toile je ne trouve rien qui correspond à mes besoins pour le moment.
mat34

10 fév. 2018

Bonjour Sillage,

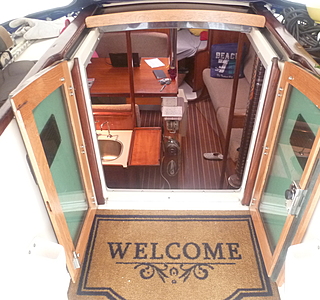

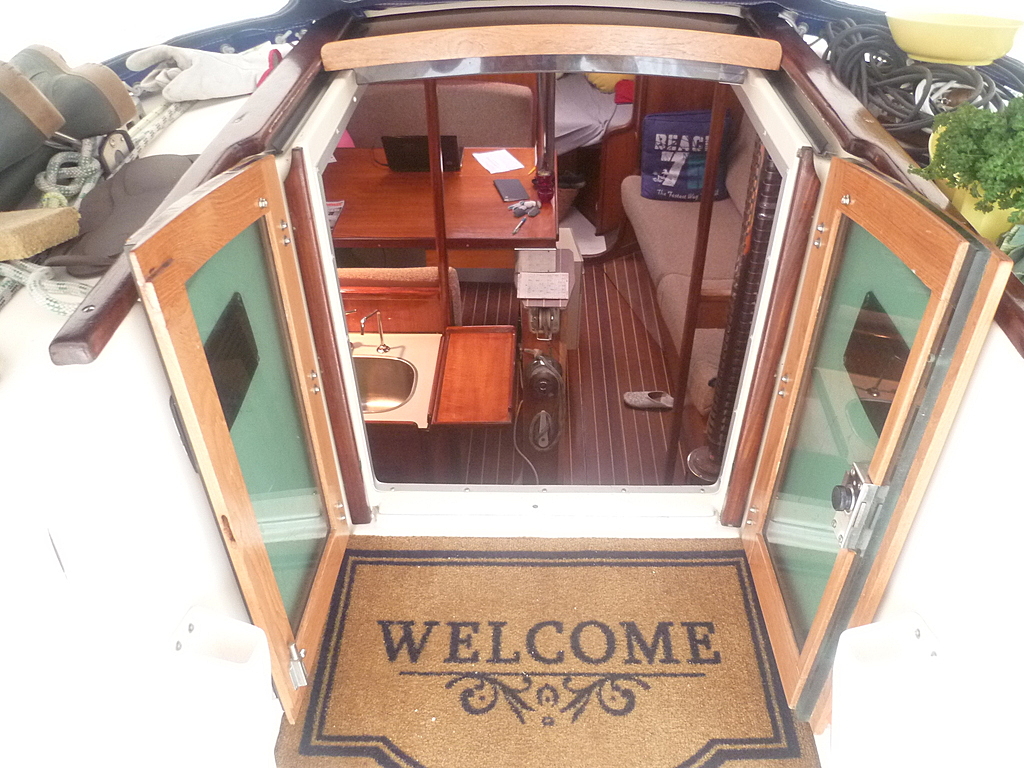

Possesseur d'un Attalia également, je suis vivement intéressé par vos deux modifications : table et porte d'accès au carré.

Pourriez-vous, SVP, mettre vos plans en ligne dans le forum Attalia ? Par avance mille merci de mettre en partage vos améliorations. Il est inutile de réinventer la brouette... !

Salutations plaisancières.

11 fév. 2018

@ Annobon; bonjour, je cherche des photos à déposer, si tu veux +de détails passe en mail mp.
Cordialement.
P.S ya pas de plans...

12 oct. 2020

Bonjour, je serai moi aussi tenté par ces modifs.
Surtout qu'elles ont l'air super bien faites
Merci par avance

11 fév. 201816 juin 2020

Bonjour Mat 34,
à mon avis, oublie les petites charnières encastrées repliables. Bien qu'intéressant et ingénieux, ça ne convient malheureusement que pour des petits abattants: avec la surface d'une table de carré et le bras de levier qui va avec, le moindre appui un peu violent va tout arracher...
Il faut rester sur la solution de Gribou, classique et facile à mettre en oeuvre, les équerres pouvant aussi être découpées dans du C/P et articulées sur charnières verticales.
Autre variante, que j'ai fait sur mon précédent First 35 et sur mon D.40 actuel, c'est de monter des compas télescopiques (fabriqués maison dans ce cas) et qui permettent de régler l'inclinaison du plateau pour utilisation à la gite.
Eric

11 fév. 201811 fév. 2018

Bonjour Capt'eric
Pas mal comme solution, ou ce trouve ce type de compas

Sur le fantasia je n'ai pas de caisson dessous la table pour me fixer dessus.
juste la partie du tube pour me fixer.
Regarder plus haut mes photos.
mat34

11 fév. 2018

Comme je l'ai dit, dans mon cas présent les compas sont de conception et fabrication maison.
Sur le First 35, j'avais récupéré des compas d'ouverture de vieux panneaux de pont Goïot qui faisaient très bien l'affaire...
Par rapport à ta configuration, je pense qu'il est possible de mettre une traverse horizontale solide entre tes 2 tubes inox pour reprendre l'effort d'appui des compas ou équerres suivant la solution retenue. L'idéal serait un tube inox soudé, mais peut-être aussi un barreau de bois massif fixé mécaniquement sur l'épontille d'un côté et le pied inox de l'autre.
Beaucoup de choses sont possibles avec un peu de patience, d'huile de coude et pour un budget souvent trés raisonnable.
Eric

11 fév. 2018

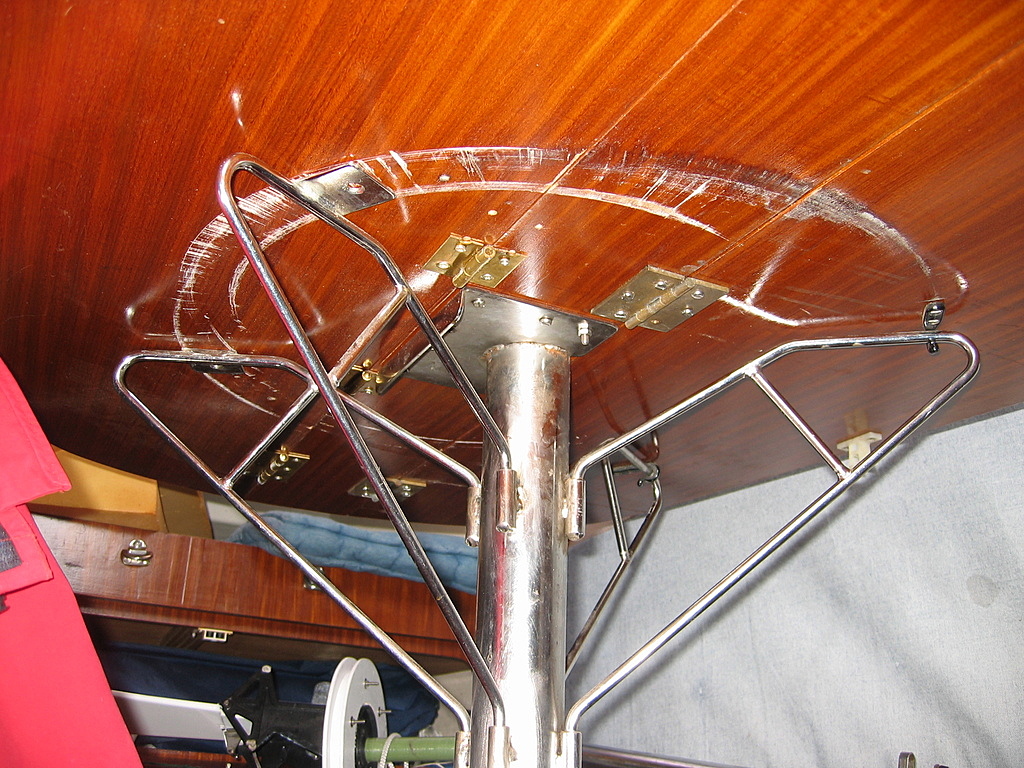

Pour les articulation, elles sont simples ce ne sont que des tubes L 2cm avec point de soudure sur le tube.

11 fév. 2018

Bonjour
@Mat34
J'ai aussi l'intention de modifier la table de mon Fantasia .
Je regarde ce fil avec grand intérêt.
Sur la première image peux tu me dire qu'est ce cette "'ficelle"' sur la cloison de la table à carte .
Quel est son utilisation?

11 fév. 201816 juin 2020

@ZAF,
Bonjour;

C'est juste de la garcette pour tenir mon crayon à papier, j'en avais assez de le chercher.

Ficclll sur le canot ça porte la guigne.

Je pense que je vais supprimer le système d'origine et rajouter des jambes de force de chaque coter des plans rabattables de la table et fixer des pontets rivetés sur l'épontille comme vue plus haut sur le canot de GRISOU246.

Si tu as des idées pour modifier cette table je suis preneur.

m@t34

11 fév. 2018

@Mat34
Pour moi c'est ( peut-être ) plus facile j'ai un dériveur et je vais pouvoir accrocher mes supports de table ailleurs qu'au tube epontille ce qui me semble pas évident.
Perçage de l'inox !!!!
Bon courage
