Connexion AIS Camino 108 vs traceur Garmin

Salut

Après plusieurs essais je n'arrive pas à connecter correctement mon IAS Camino 108 (non Wifi) avec mon traceur Garmin

  • Le Garmin lit très bien les infos AIS depuis ma VHF, mais j'en change.
  • Le Camino envoie très bien les infos AIS vers mon PC en USB. Donc les deux appareils fonctionnent

Quelle solution proposez-vous (ceux qui savent ;) )

Merci d'avance

L'équipage
28 déc. 2022
28 déc. 2022

A priori le Camino est en RS422 (symétrique) alors que le Garmin est en RS232.
Camino <-> Garmin
Tx+ <-> Port 1 Rx
Tx- <-> Terre
Rx+ <-> Port 1 Tx
Rx- <-> Terre

Regarder le câblage de la VHF pour avoir confirmation. Si ça ne marche pas essayer avec le port 2.


FanchFirst:merci de répondre ;) Sur les notices respectives les 2 ne parlent que de NMEA 183 ...·le 28 déc. 2022 13:23
sterwen:La norme NMEA0183 est basée sur EIA-422 (ex RS422) donc si rien n'est précisé c'est du RS422. Voir les schémas de câblage des appareils.·le 28 déc. 2022 13:57
28 déc. 2022

Je n'y arrive pas...

Selon les schémas joint dans le post j'ai essayé deux connexions

1 / Camino jaune ( TX+ ) sur Garmin Marron (RX1+)
Camino vert ( TX- ) sur Garmin noir ( Terre NMEA )

2 / Camino jaune ( TX+ ) sur Garmin Violet (RX2+)
Camino vert ( TX- ) sur Garmin noir ( Terre NMEA )

Dans les 2 cas je n'obtiens rien

Quelle est l'erreur que je fait ?


28 déc. 2022

Peut-être avez-vous 2 vitesses de transferts différentes réglées sur les appareils ?


28 déc. 2022

Je pense qu'il faut câbler dans les deux sens, Rx Tx et Tx Rx.
Tu peux aussi essayer le câblage en pj.
Comme dit précédemment, vérifier que les équipements dialoguent à la même vitesse.


FanchFirst:FredericLje vais essayer ça demain. Pour info, initialement c'était câblé dans les 2 sens parce que la Garmin fournissait l'info GPS à la VHF qui, elle, envoyait l'info AIS. Mais là, le Camino dispose déjà de l'info GPS. ·le 28 déc. 2022 20:15
FanchFirst:la VHF (RO 4800) envoyait l'info AIS à 4.8K Baud·le 28 déc. 2022 20:17
FanchFirst:ou à 38.4K Baud.... et par les mêmes fils. je ne sais pas comment déterminer la vitesse utilisée précédemment·le 28 déc. 2022 20:18
ILANOË:Déjà essayé le même montage sur un raymarine e68 Aucun affichage non plus !·le 28 déc. 2022 20:31
FredericL:Le câblage bidirectionnel peut être nécessaire pour le bon fonctionnement de la liaison série. La vitrsse doit se configurer dans un menu. ·le 28 déc. 2022 20:32
28 déc. 2022

01 55 69 33 99
Ça doit être le numéro du service technique de Garmin...
Appel les quand tu es au bateau ils te diront quoi connecter et comment.


28 déc. 2022

Quelle est la ref de votre appareil Garmin ?


FanchFirst:Garmin Echomap 70 SJusque là il recevait ses infos AIS de la VHF RO 4800 (et lui fournissait les infos GPS)·le 29 déc. 2022 08:05
28 déc. 2022

Vous pouvez vérifier la vitesse de transfert précédemment utilisée par la VHF dans la succession de menus suivants :
Menu Select
AIS Setup
AIS Output
Baud Rate (soit 38400, soit 4800)


FanchFirst:La sortie AIS de la VHF était parametrée en sortie RS 232 et à 38.400 baud·le 29 déc. 2022 08:17
kivoila:La vitesse du Camino 108 est aussi de 38400 par défaut, donc de ce côté là, si vous n'y avez pas touché, il ne devrait pas y avoir de problème·le 29 déc. 2022 08:56
29 déc. 2022

Dans ce schéma
TXD correspond à TXP ou TXN ? + ou - ?


FredericL:Quel schéma ? ·le 29 déc. 2022 08:58
29 déc. 2022

FredericL oups...

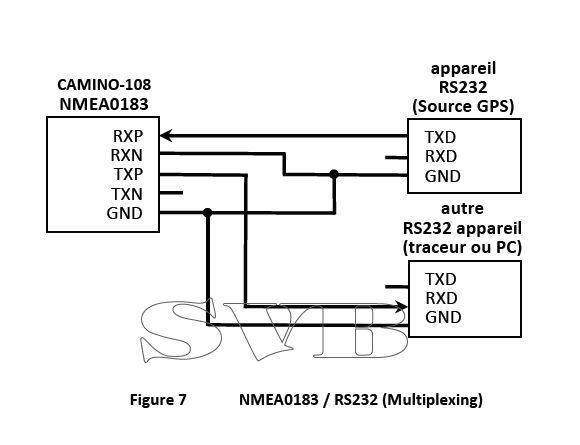

Voici le schéma issu de la notice Camino


29 déc. 202229 déc. 2022

TXD c'est le TX du RS232, il n'y a pas de + et de -.
Il faut câbler le fil de masse entre les appareils.


29 déc. 202229 déc. 2022

ça marche !!! et c'est grâce à vous :)
Grand merci à FredericL et aux autres contributeurs

Mon erreur était : je mettais le fil TX- du Camiño à la masse alors qu'il ne doit aller nulle part
comme sur le schéma suivant :


29 déc. 2022

Merci pour le retour


30 déc. 2022

Bonjour, les 2 sont nmea 2000, pourquoi ne pas passer par ce réseau ?


FanchFirst:Parce que c'est faux ;) Le Garmin a plus de 10 ans et est en (faux) NMEA 183 en RS 232.·le 30 déc. 2022 18:22
