Choix vhf, cable, antenne, connecteur...

Bonjour,

Je vais installer une vhf sur mon voilier et j'en profite pour remplacer l'ensemble de la ligne antenne qui est au moins aussi mauvaise que la vielle vhf que j'ai actuellement.

J'ai trouvé quelques bons fils traitant de l'importance de la qualité de la chaine hf ( connecteur N, câble coaxial 50 ohms faible perte, antenne je sais plus trop quoi ....) mais voila , quand il s'agit de passer commande je sais plus ce qui est bon ou pas .

Donc si un d'entre vous pouvait me dire quoi acheter pour avoir une ligne antenne de qualité je suis preneur.

Je n'ai pas encore fait mon choix pour la vhf , je recherche une milieu de gamme faisant unanimité.

Fabien

L'équipage
04 déc. 2016
04 déc. 2016

il te faut une antenne donc le câble est intégré avec
celles qui ont de prises pl259 finissent toujours pas s'oxyder
passer le câble dans une gaine dans le mat et une traversée de
pont éviter de couper le câble mais faire une boucle au cas ou on veuille démâter plus tard ,attention la soudure qui doit être parfaitement réalisée sur le câble jusqu'à 20m du 5mm suffit au dessus passer au 11
alain

04 déc. 2016

Salut alain,

Il me faut 20 mètres je pense.
Je suis tombé sur ça:
www.hisse-et-oh.com[...]ine.pdf

Et j'ai poursuivi mes recherches sur des sites de radio amateur et il disent tous que le choix du câble, des connectiques ect est très important.

Le fils vendu en général dans les ships, déjà sertit avec les embouts est à bannir.

La difficulté pour moi c'est que il y a des dizaines de références de câble de qualité en fonction de la fréquence utilisée et de l'utilité dont on va en faire donc pas simple de s'y retrouver.

Connais tu une marque? une référence ?

Merci en tout cas pour la réponse

Fab

06 déc. 2016

J'ai une Metz. L'anglais qui les importe des États-Unis vers un adhésif rétractable qui assure une isolation totale une fois le coaxial branché avec sa prise RJ

04 déc. 2016

antenne MANTA METZ

04 déc. 2016

Ok pour la manta metz, ça a l'air très bien.
Il conseil un cable RG-8.
Je pense que je vais partir la dessus.

04 déc. 2016

j'en ai acheté 2 dernierement mais pas encore installées

06 déc. 201606 déc. 2016

En place depuis plus de 6 ans : Aucun problème
le coax est de l'Aircell à très faible perte
du coup j'en ai montée une sur l'autre mât accordée pour l'AIS
Le jour et la nuit avec l'ancienne installation

04 déc. 2016

mon antenne de tête de mat est cassée je suis aussi intéressé !: corrosion au niveau du pas de vis de fixation sur la patte mais réception très correcte, c'est une antenne Bandex de mémoire,
je ne comprends pas l’intérêt d'une connexion du câble à l'antenne en tête de mat. Comment garantir l'étanchéité et l'absence de corrosion ? un cable serti sur l'antenne me semble plus approprié, reste à trouver l'antenne avec le câble de bonne qualité, si quelqu'un a une piste ...

04 déc. 2016

Bonjour Fab

Pour le cable tu as Aircell 7
Ecoflex 10

Le Moko

Antenne Metz + Aircell 7.

05 déc. 2016

Antenne PROCOM, Aircell 7, connecteurs UHF ET bande autovulcanisante. Apres 7 ans tout est toujours comme neuf.

05 déc. 2016

Salut tout le monde,

Merci pour vos retour d'expérience.
Je pense que je vais acheter une antenne manta metz .
Pour le câble aircell7 , n'est il pas un peu trop petit? ma longueur d'antenne est de 20 m.
Quelle connectique avez vous? type N ?
Et tant qu'a faire quel est selon vous la meilleur VHF moyenne gamme?

Merci a tous

Fab

06 déc. 2016

Amha, ne te focalise pas sur une prise N : Les postes sont équipés avec une prise de type PL.
Aircell trop petit ? petit en quoi ?

06 déc. 2016

Je n'ai pas en tête les affaiblissements des différents câbles, mais je crois que le Aircell de 7 n'a pas à rougir par rapport à un câble standard de 11, et posera probablement moins de pbs "mécaniques" (courbure, passage, ...)

06 déc. 2016

Je pense trop petit en diamètre , mon mat fait 15 m donc le câble environ 20m.
Je pense suivre le conseil de fritz : " le câble jusqu'à 20m du 5mm suffit au dessus passer au 11 " .

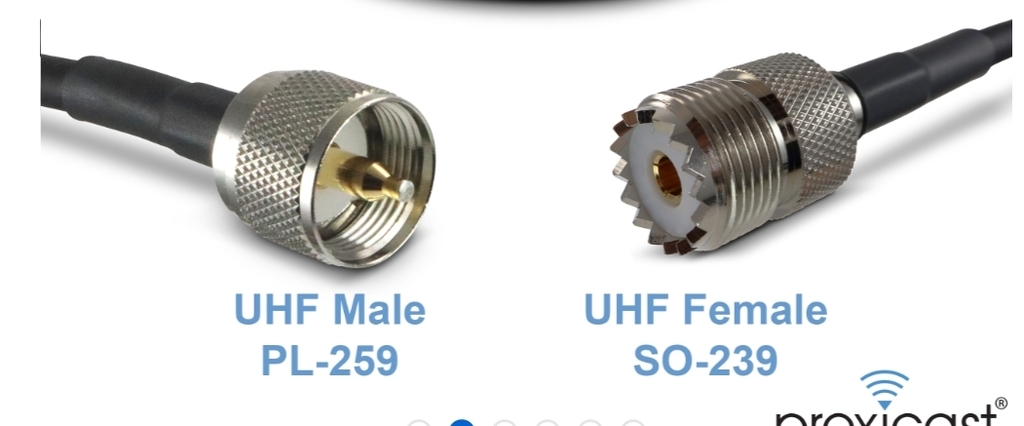

Pour les connecteur effectivement le PL est forcé.

06 déc. 2016

Bonjour,

Y a t'il un revendeur en France de l'antenne Metz ? Je ne vois que Salty John en Angleterre...
Merci.

06 déc. 2016

salut
pas trouvé en france acheté chez les glaouches

06 déc. 2016

Bonjour,
Pas trouvée non plus, ai commandée chez Salty John, reçue en 48H pour 92.53E port compris par paypal.
Gégé

06 déc. 2016

Le seul défaut de la Metz, il faut vérifier que le fouet est bien fixé sur la self et ne risque pas de se détacher. Ne pas hésiter a serrer très très fort.

06 déc. 2016

Bonjour Fab

Caractéristique du aircell7
www.sardif.com[...]re.html
Ecoflex 10 mais attention au rayon de courbure
www.sardif.com[...]re.html

Le Moko

06 déc. 2016

L'antenne Metz a un autre défaut : sa masse de kg, c'est lourd en tete de mat à 15m

06 déc. 201616 juin 2020

La Manta 6 Metz est à peine plus lourde qu'une antenne en fibre de verre, environ 250g, je viens de recevoir la mienne, elle va être monté sur le mat de mon voilier

08 déc. 2016

Nous venons de commander un AIS et je suis vos discussions sur les antennes et connexions. Nous sommes un peu perdus, car nous étions partis pour acheter une antenne GLOMEX chez SVB (nouveau concept d'antenne) : RA300 AIS/FME/1,2m + une base inclinable + un câble d'antenne RG8X.
www.svb-marine.fr[...]-m.html
Mais on hésite avec vos discussions sur la Metz Manta.
Je précise que cette antenne sera installée sur le portique.
Des avis ?

Bonsoir Gazoree,

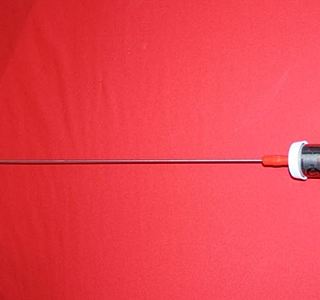

il existe une antenne Metz spécial AIS reconnaissable au capuchon rouge sur la self (il est blanc sur la photo ci-dessus de ConstanceD = pour VHF)
Amicalement.

08 déc. 2016

je trouve la glomex pas mal et surtout moins chère ,perso j'en ai deux en tête de mat une metz dont j'ai perdu le brin ,remplacé par une corde à piano en inox de la bonne longueur ,et une glomex que je passe de l'une à l'autre c'est pareil mon ros mêtre me donne la même valeur sur
25w ,j'ai installé ça pour mon ais E/R que je compte installer au printemps
donc ..
alain

08 déc. 2016

un cable de 25m ameliore beaucoup un ROS mesure a la table a carte.

08 déc. 2016

Ce fil sur la connexion VHF/antenne me suggère une petite réflexion.
Nos installations sont constituées d'une unité qui comprend 1) la partie radio et l'interface homme/machine IHM (micro, HP, boutons, écran), 2) un coax et des connecteurs, 3) une antenne. Une part importante des signaux émis et reçus est dégradée dans le coax et les connecteurs.
Cet inconvénient serait supprimé si la partie radio était connectée à l'antenne sans intermédiaire, c'est-à-dire située dans un boîtier étanche en tête de mât. Cette partie radio pourrait être télécommandée par un IHM à l'intérieur du bateau par liaison série filaire ou radio. On s'affranchirait ainsi des pertes dans la liaison VHF/antenne.
Pourquoi les fabricants ne nous propose-t-ils que des architectures issues de technologies du passé ?
On pourrait imaginer aussi de ne mettre au pied de l'antenne que les étages de puissance, de modulation et de démodulation, et de ramener à bord la partie BF et les fonctions d'ergonomie. L'équipement en tête de mât serait alors plus ou moins standard et interchangeable et la différenciation entre les produit se ferait uniquement par la boiboîte à bord.
Rêve-je ?

08 déc. 2016

Bonjour lulu

Cela fais du bien de pas se sentir seul sur certaines interrogation
A part le problème de poids dans les hauts... et faire un boitier super étanche
cela résoud bien des problemes.
Ils pourraient meme mettre l'antenne en direct dessous.

Le Moko

08 déc. 2016

oups... :tesur: :scie:

08 déc. 2016

résout

08 déc. 2016

bonjour lulu
bonne interrogation, ça ressemblerait un peu au point d'accès WIFI ?

11 déc. 201611 déc. 2016

Moins d'un db de perte avec 15 m d'Aircell 7, ça vaut vraiment pas la peine de lancer des ingénieurs sur le projet. Mais l'idée théorique est bonne si on trouve une solution intelligente pour alimenter l'électronique en tête de mât....sans perte et sans fil ?

13 mars 2017

sauf qu'il faut quand meme fournir du 12V et 5A (a la louche) a la partie puissance qui est dans les hauts; je ne donc voit pas tres bien le bénéfice au final...

08 déc. 2016

La Metz est très bien sur le plan technique radio (j'ai le modèle accordé AIS sur le balcon arrière) mais elle a un petit inconvénient : le brin en inox s'oxyde et il faut le pacifier au winchinox de temps en temps ;-)

08 déc. 2016

en tete de mat tu verras pas l'oxydation :alavotre: :alavotre: :alavotre:

08 déc. 2016

Pas faut, mais si un jour tu démâtes, tu risque d'être horrifié... ;-)

08 déc. 2016

Bonsoir,

J'ai commandé la metz sur un site qui finalement a annulé la commande car ils ne peuvent pas livrer en france, bref j'apprend maintenant qu'il y a une metz manta spécial ais, ça tombe bien qu'il ai annulé la vente du coup car ma vhf ferra ais.

Question: si j'achete un antenne metz manta AIS , convient elle aussi bien que la classique pour la partie radio?

08 déc. 201608 déc. 2016

fab
non, antenne VHF : pour VHF et AIS Frequency range 156 - 163 MHz
antenne AIS : seulement pour AIS It is pretuned to 162.0 MHz.

08 déc. 2016

A ok donc il me faut prendre la classique
Merci

11 déc. 2016

OUI ! ça fonctionne tout a fait correctement. pas vraiment de différence audible, c'est de la sodomisation d'insecte, du marketing Quoi !
La différence est dans la longueur de l'antenne qui est accordée sur la fréquence au mm prêt. Ce que l'on oubli de dire c'est qu'un bateau bouge, que son mât penche et que suivant l'angle de réception du signal la longueur théorique de l'antenne peut varier.
Quand j'ai fait mes essais, j'ai constaté quelque mm d'écart entre la METZ AIS et la standard et aucune différence au niveau de la réception. Par contre celle située sur le grand mât reçoit (et émet) beaucoup mieux que celle située sur l'artimon (ou j'ai mis l'AIS).

08 déc. 2016

Au passage,

Savez vous quels sont les différences entre les modèles standard horizon GX2200e - GX2200w - GX2200b ?

Merci

10 déc. 2016

up
Connaissez vous les differences entres ces versions de vhf GX2200 ?
Zone géographique?

11 déc. 2016

je penche pour l'avis de Fritz, : une Glomex en fibre de verre avec cable serti : masse contenue et pas d'oxydation... et à changer tous les 10 ans qd la fixation rend l'ame

11 déc. 2016

Pour info, j'ai finalement acheté du aircell7 (25m) car plus simple à installer, antenne metz et standard horizon GX2200e.
Reste plus qu'a installer tout ça.

13 mars 2017

Bonjour Fab,

Je m'oriente également vers ce type de matériel. (GX2200e + cable aircell + antenne metz Manta)

Peux tu me dire ou tu t'es procuré le câble et quel connecteur as tu utilisé pour le raccorder à l'antenne Metz

Merci

13 mars 2017

Salut,

Je suis très content de mon choix.
Pour le câble et les connecteurs , acheté sur le net chez www.locuradigital.com[...]/
Bon prix , livraison rapide. Les connecteurs sont des PL vendus sur le site au diamètres du câble aircell 7, tu peux pas te tromper.

J'ai acheté l'antenne sur amazon et n'ai pas fait gaffe mais avec frais de port + frais de douane j'ai payé 50 % plus cher que n'importe ou... dommage.

13 mars 2017

N'oublie pas le ruban autovulcanisant pour emmailloter les PL exterieures apres installation

13 mars 2017

Merci Fab/Altair2 pour les infos et conseils

16 juil. 2017

Bonjour à tous
je ne sais si ce fil est encore suivi.
J'ai une SH GX2200E toute neuve et une antenne fouet de ship avec cable RG58 avec raccord interieur au niveau du mat et avec connecteur PL 259 pas posé apparemment par un expert! Bref à virer.
Mais avant de suivre vos conseils (METZ + AIRCELL7), J'ai à la cave une vieille antenne DATAMARINE de 2m60 AVEC SELF branché à un cable marqué "MADISON W CABLE CORP. AWM STYLE 2092 60° 300V". D'aprés mes recherches sur le web ce serait une "Datamarine dual purpose Loran &VHF Antenna 38-inch 10-ounce" sortie en 1984. Elle impressionne. Quelqu'un connait t'il ses spécificités et est elle a conserver ou totalement dépassée par les nouveautés;
Grazzie mille
Yoda

16 juil. 2017

PS cette antenne était en tête de mat, à coté d'une antenne fouet sur mon précédent Bato. Je pensais que c'était pour la bLU.
Yoda

16 juil. 2017

Pas d'idée sur ton antenne, par contre depuis 2 mois maintenant que j'utilise la mienne, j'en suis très satisfait autant au niveau VHF que réception AIS qui voit des bateau très très loin...

10 mars 2018

Bonjour, il y a un magasin en France qui vende des manta Metz, chez David blanquart à saint Jean de losne cote d'or,

28 fév. 2021

Le Aircell 7 est souvent cité sur ce forum.
Pourtant le M&P (Massi & Paoloni) Airborne 10 a de meilleures caractéristiques pour quasi le même poids.

Qui pourrait m'expliquer ?
Y a t il d'autres paramètres techniques qui feraient pencher pour le Aircell 7 ?
Ou simplement pour si peu d'atténuation gagné ça ne vaut pas la peine de mettre plus cher ?

Sur le même principe il y a le M&P Airborne 5 qui est du même poids que le RG58 (soit trois fois plus léger que le Aircell 7) mais une atténuation de 9,4 dB à 100Mhz . Est-ce que les connaisseurs pourraient m'expliquer ? (parce que j'ai une méconnaissance totale du sujet)

05 juil. 2022

Ce sont des valeurs d'atténuation pour100m de câble. Quelle longueur fera ton câble ?

05 juil. 2022

17m de mât et je dirais maxi 6m pour arriver à la vhf

28 fév. 2021

5.8, 7, 10, c'est le diamètre du cable.
plus le diamètre est important, plus l'isolant entre l'âme et le blindage est grande et donc les pertes diminuent.
après, il faut voir ce qui peut passer dans le mat, les rayons de courbure possibles pour ces cables…. et enfin mettre des connecteurs de qualité...

28 fév. 2021

Bonsoir
Tu dois avoir du classic 5mm. Essaie de passer du 7mm ? Dur
Alors du 10 !!!!!

28 fév. 2021

J'ai mes deux antennes câblées en Aircell 7 depuis 6 ans. Très bien, mais j'ai tout de même un reproche : la tresse n'est pas étamée/argentée. Je constate que sur la durée les TOS se sont dégradés, je ne sais pas si je dois l'attribuer à l'oxydation de la gaine et donc à la dégradation des connexions.
A part le RG-214 qui est gros (11 mm) et qui coûte un bras, je ne sais pas où trouver un coaxial de qualité avec tresse étamée !

04 juil. 2022

Bonsoir à tous,
Je deterre ce post car j' ai besoin de conseil.
J ai un mât de 17ml de haut et du coup, il m faut passer sur minimum 22ml pour le câble.
Je dois aussi changer l antenne.
Est-ce qu'il vaut mieux avoir une antenne sur le balcon arrière " sans mât" avec un bon câble et bonne connectique qu une antenne livré avec son câble ?
Je pose cette question car c est qd mm plus pratique à poser et surtout, le coax sera plus court " environ 3 fois moins"

Avis?

05 juil. 2022

Tu peux très bien avoir un bon câble et une bonne connectique et l'antenne en haut du mat:
DX avenue peut te câbler les prises sur un câble coupé à la longueur que tu veux et j'ai trouvé cela pas cher du tout.
les ondes vhf se propageant en ligne droite, plus l'antenne est haute et plus la portée est grande.

05 juil. 2022

une antenne sur balcon aura une portée beaucoup plus réduite.
l'idéal est d'avoir une antenne de mât et une antenne de secours à mettre sur le balcon.
les antennes ''toutes prêtes'' sont en général de mauvaise qualité. privilégiez la solution préconisée par paxtaran. sans oublier de mettre de la vaseline ou de la graisse de silicone sur les connecteurs et les entourer de caoutchouc autovulcanilisant.

05 juil. 2022

@lonlon :
je remets le tuto qui fait consensus sur la question.


05 juil. 2022

Merci pour votre aide.
Je pense que je vais partir sur la Metz Manta.
Par contre, ou est-ce qu'il y a un vendeur en France ?
Lonlon

06 juil. 2022

Lonlon, quelqu'un a cité un vendeur français plus haut.
J'avais acheté chez Salty John, mais ce dernier a pris sa retraite et personne n'a repris sa boutique.
Dommage. Il avait des trucs uniques, par exemple la Windex qui utilisait le brin de la Metz comme axe (j'en ai une).

06 juil. 2022

la mienne vient de chez www.bluemarinestore.com[...]/
en Espagne.
excellent service.

06 juil. 2022

j'ai acheté la mienne aux US, moins chère mais avec des taxes élevées ce qui revient au même. Avantage, j'ai pu acheter sur le site en même temps un brin de rechange donc cela doit pouvoir s'acheter ailleurs aussi.

06 juil. 202206 juil. 2022

les RA sont de bon conseils ,mais leurs antennes ne subissent pas le contraintes des nôtres .
il faut qu'elles soient solides ,étanches,et légères ,elles sont en milieu salin et subissent des accélérations importantes
sur ma metz ,le brin a fini par casser à force de fouetter ,il faut dire que comme mon mat est souple il encaisse de fortes accélérations ,par contre la queue de cochon que j'ai mis pour l'ais n'a pas bronché ,j'ai remplacé le brin par une corde à piano en inox récupérée sur une antenne de voiture et coupée à la bonne longueur 0.9.L/2
alain

06 juil. 2022

La Metz n'est AMHA pas une antenne de RA, qui vont plutôt chercher des antennes directives pour faire du DX. En revanche, on peut lire sur la metz : "the Metz Manta-6 is used exclusively by the US Coast Guard as well as Search and Rescue operations in the UK", donc survit à l'ambiance salée. (avec le ruban autovulcanisant sur le connecteur)

06 juil. 2022

A propos des RA et de la VHF ils sont souvent à la chasse aux conditions de propagation exceptionnelles alors que pour nous ce sont les conditions standards qui sont à prendre en compte pour optimiser nos installations....

06 juil. 2022

Perso, je viens de comme antenne Metz Manta 6.
Avez-vous une adresse à me communiquer pour le Aircell 7 et ses deux connecteurs svp?
Merci

Lonlon

06 juil. 202206 juil. 2022

tout est dans le tuto que j'ai joint dans un post précédent: dxavenue.com, et ils peuvent te câbler les prises. Et tu peux acheter aussi le ruban auto-vulcanisant.
"oui, oui, c'est possible"
c'est presque le "Hassan cehef" de la radio

06 juil. 2022

Merci
Ils ont de l ultraflex 7
Quelle différence avec Aircell 7?

06 juil. 2022

Bonjour.
Un autre bon fournisseur
batima-electronic.com[...]/

06 juil. 2022

C'est là que je me suis fourni. Bonne boîte et ils font les soudures pro
