Changement hublots et entourage (KELT 760)

Bonjour
Après le vaigrage, le changement des hublots est en cours.
l'entourage interne en bois des hublots étant en piteuse état, son changement s'impose.

Seul l'entourage dans le cabinet de toilette et au dessus de la cuisine sera remonté.

Les vis canon étant en alu, il étaient complétement corrodés.
le démontage a été assez simple.

Le montage des hublots sera en deux parties.

Il me faut trouver maintenant des vis canon, mais en inox ou des boulons et écrous inox.
en noyant les écrous et rondelles dans l'épaisseur de l'entourage et ensuite poser dessus un cache vis en pvc.

A+

L'équipage
27 oct. 2015

Bonjour,
Quelle serait les dimensions idéales pour tes "vis canon" ?
Est-ce du laiton te conviendrait ?
Cordialement
Philippe

28 oct. 201528 oct. 2015

Salut

Le bois fait 20mm en épaisseur + le plexi 6mm + vaigrage 2mm + sika environ 3mm + Pont 4mm + écrou et rondelle 5mm

45 mm sans encastrement des écrous.
Mais inox.

28 oct. 2015

J'ai le même problème.
Je veux changer mes hublots, les vis canons en alu sont tous "cuits" c'est même un peut à cause de celà qu'un plexis à cassé, je cherche des vis inox, mais le prix pour l'ensemble dépasse le prix du plexis.
Quelqu'un connait il un fournisseur à un prix "correct".
Je n'avais pas pensé au laiton, mais éffectivement, rien ne l'interdit à priori.
Etienne.

28 oct. 2015

Et sans vis, uniquement du sika ? (Il y a une légère courbure)

Ou, avec vis inox à bois à tête plate. il reste environ 15 mm de bois à l'intérieur.

Je me pose le problème également .

A+

28 oct. 2015

Je crois que cela va finir comme ça, vis inox avec écrou et rondelle (à l'interieur). je dois m'y mettre depuis l'hiver dernier, il va faloir que je prenne le "taureau par les cornes".

On peut trouver ces vis en tapant "vis reliure" sur le net.
J'en utilise en M4 long 20 à 25 en laiton brut ou nickelé et inox.

28 oct. 2015

Les canons, je n'en pas trouvé à moins d'un euro pièce, donc si tu peux mettre des vis + écrous inox ne t'en prive pas. Il y a un professioonel qui fait sa pub dans les annonces qui a ça.

28 oct. 2015

Sur le gard hérault on à un fournisseur de visserie inox qui est vraiment moins cher que les ship. CODIVIS à Lunel 42 rue gustave eiffel 04 67 71 49 61. Je ne sait pas si il font de la vente à distance.

28 oct. 2015

Pour une fois que les "Gardois" sont mieux lotis...
Pourrait-on utiliser des vis de jumelages destinés a assembler les meubles de cuisine??? laiton ou bronze et nickelés. Pas inox!
Ils existent en différentes longueurs...

29 oct. 2015

Se sera boulon poêlier de 5mm inox avec rondelle et écrou encastré.

Il me reste à trouver des tapons de 12mm ou les fabriquer.

@ Julirosien

Pour les vis de jumelages pour meuble de cuisine, ils ne résisterons en bon état que quelques mois en milieu marin.

29 oct. 2015

J'en ai quelques uns en Bronze...
Ca le fait pas? j'aurai cru...
Bon boulot.

29 oct. 2015

Mais 2H30 pour faire un cadre en bois.
Il y en a 4.

Photos à suivre .

02 nov. 2015

bonjour, j'arrive peut -être un peu tard!
juste une petite idée pour ton cadre intérieur, donne un peu de marge en faisant légèrement dépasser à l'extérieur la feuillure, que tu ajustera en affleurant par l'extérieur. Si ça peu t'aider ....
archiprog.blogspot.fr[...]/
c'est le blog de mon projet en cours de finition.

02 nov. 2015

J ai changé les miens sur le 707 j ai mis des boulons, écrous à la bonne mesure avec rondelles un mastic salle de bain ,aucun probléme depuis 4 ans le tout et de ne pas serrer de suite pour ne pas écraser le joint .

02 nov. 201516 juin 2020

@ Kaahua

Voilà le premier (extérieur, intérieur )

La pose de ce premier hublot est prévue samedi, (Il faut être deux)

02 nov. 2015

Si je comprend bien, la pose vas se faire en simultané intérieur/extérieur avec pose sur lit de mastic colle? ton CP reste brut dans la feuillure ou vas tu le protéger au préalable avec une résine genre epoxy?

02 nov. 201516 juin 2020

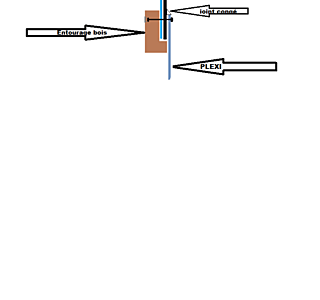

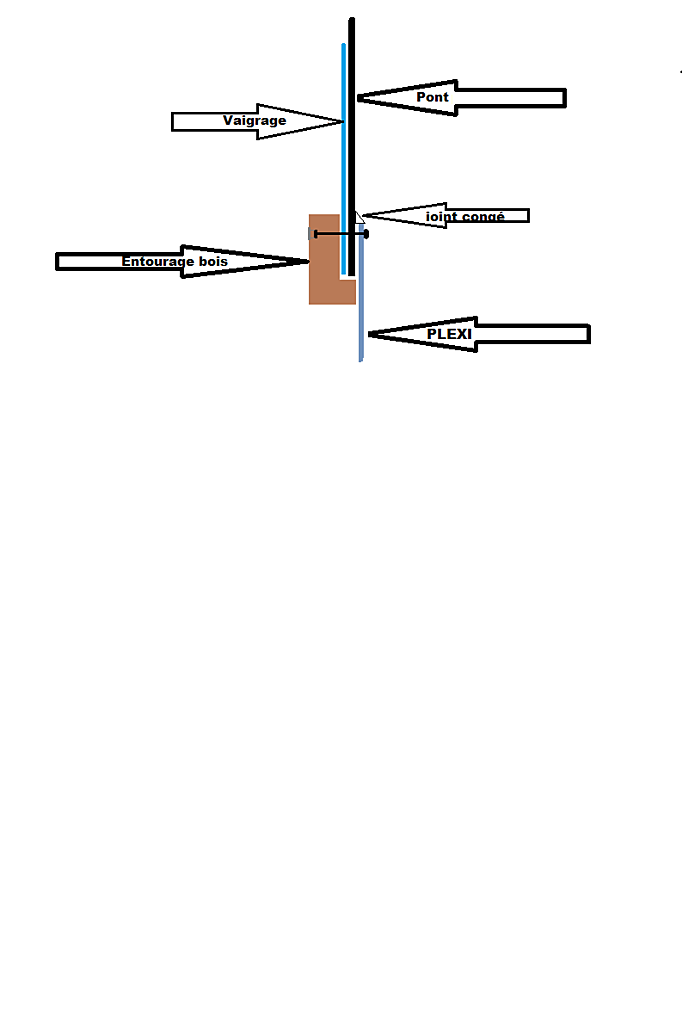

J'ai reproduis à l'identique le cadre en bois.

La partie pexi en contact avec le pont a été rayé au papier de verre pour une meilleur accroche.

Des rondelles (en caoutchouc) 1mm épaisseur seront mise entre ce pexi et le pont pour avoir un minimum de sika colle lors du serrage. (le lendemain de la pose) .

Un joint congé ensuite sur le pourtour.

Dans la feuillure il y aura uniquement le vaigrage.
et couche de vernis.

02 nov. 2015

Si j'ai bien vu sur la photo de ton ancien cadre, c'est le passage des vis qui a causé la dégradation du cadre. Au montage donc, fais en sorte que ton mastic soit forcé dans chaque passage de vis, de manière à ce que l'eau ne s'infiltre pas. Ce qui serait bien, c'est de protéger entièrement les parties invisibles de ton cadre de plusieurs couches de verni ou autre. à poncer bien sûr pour améliorer l'accroche du mastic colle.

02 nov. 2015

boulons de 5 mm et trous de 6mm dans plexi.

J'envisage en plus des rondelles caoutchouc la pose d'un joint compribande (1mm )simple face sur la petite partie du bois extérieur en contact avec le plexi. ?????

02 nov. 2015

Essai sur ce site "vis.express" Tu envoie une photo des vis il trouve la référence

02 nov. 2015

Merci pour le lien.

Pour les boulons , j'ai déjà.
Mais pour les tapons, j'aimerai avoir la même couleur que l'entourage bois.
Vue le prix d'une mèche à tapons (60 euros) je vais me lancer dans la réalisation du truc similaire, et faire ces tapons avec le CTBX .

02 nov. 2015

salut François. rien ne t'arrête. Beau boulot!!

02 nov. 2015

salut François. rien ne t'arrête. Beau boulot!!

02 nov. 2015

Salut Alain

Tu passe quand dans le coin ?

03 nov. 2015

Patientes un peu ...il soigne son "hoquet"... :heu:

Pour faire plus sérieux...magnifique boulot...

11 nov. 201516 juin 2020

Bon voilà le résultat en photos.

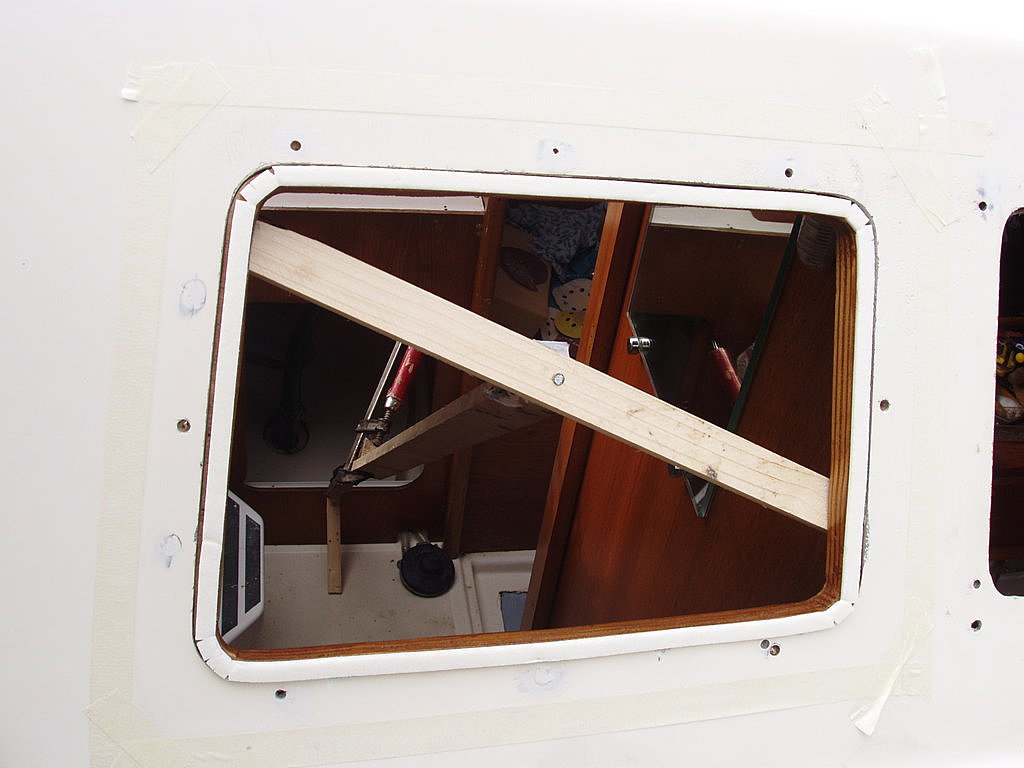

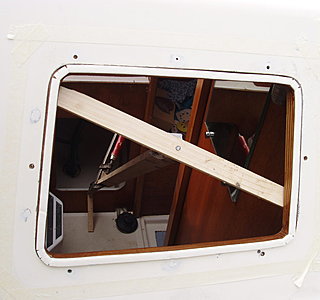

Photo 1, pose d'un joint compribande sur le pourtour en bois qui est en contact avec le plexi. et sika sur 2.5 cm de largeur.

Pour les tapons, j'ai confectionné un foret de diamètre intérieur 12 mm, ça marche, mais je n'ai pas assez de d'épaisseur dans le ctbx pour le tapon + écrou et rondelle.

J'ai trouvé des caches vis, utilisé pour les éléments de cuisine. Avec un petit coup de vernis, se sera parfait. (Pour moi)

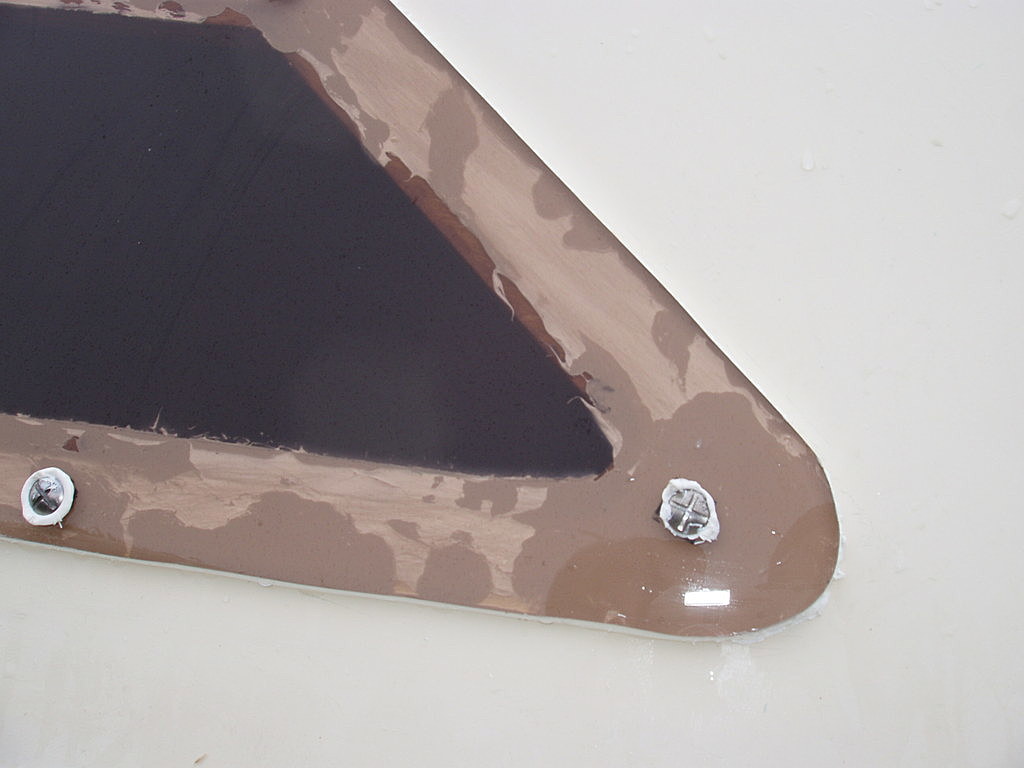

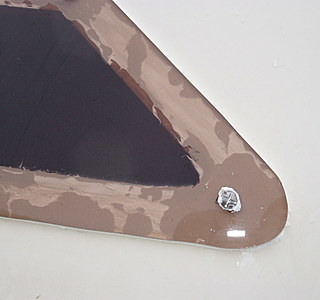

J'ai eu une mauvaise surprise en retirant le film plastique de protection extérieur du plexi, il y avais pas assez de sika par endroit, j'ai été obligé de tout démonter l'autre hublot.
(Photo 3)
Malgré avoir retiré tous les boulons, j'en est chi.... pour couper le sika avec une lame.

A+

11 nov. 2015

:pouce: :bravo:

11 nov. 2015

Bonjour,

Superbe travail, j'ai suivi, avec beaucoup attention, ton fil car il faut que je fasse les miens.
Bravo.

Cordialement.

:bravo:

11 nov. 201511 nov. 2015

Un conseil,
ROLAND12128

pour percer l'entourage en bois, faire un petit trou dans un premier temps (2 ou 3mm de diamètre)
Ensuite percer avec la mèche plate à bois pour le fraisage .

Et après percer au bon diamètre pour les boulons.

Si tu perce en premier au diamètre de ton boulon, la mèche plate pour le fraisage est impossible à centrer .

11 nov. 2015

merci pour ce conseil très judicieux.

Cordialement.

11 nov. 201516 juin 2020

tant qu'à fractionner les hublots, mettre des hublots ouvrants sur la cuisine et le coin toilette "métamorphose" complètement la ventilation du carré !
dimensions 330 mm / 225 mm = quasiment le trou existant
marque Gebo, facile à trouver chez les soldeurs
A+JM

11 nov. 2015

Trop tard pour tribord.
