impec le sac à spi Narb, tu dois pouvoir aisément l'accrocher dans la descente

Par contre pour le genak le sac est aussi chouette mais je peux mettre un genak d’imoca il est immense

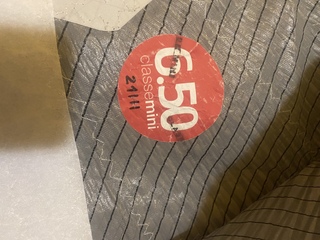

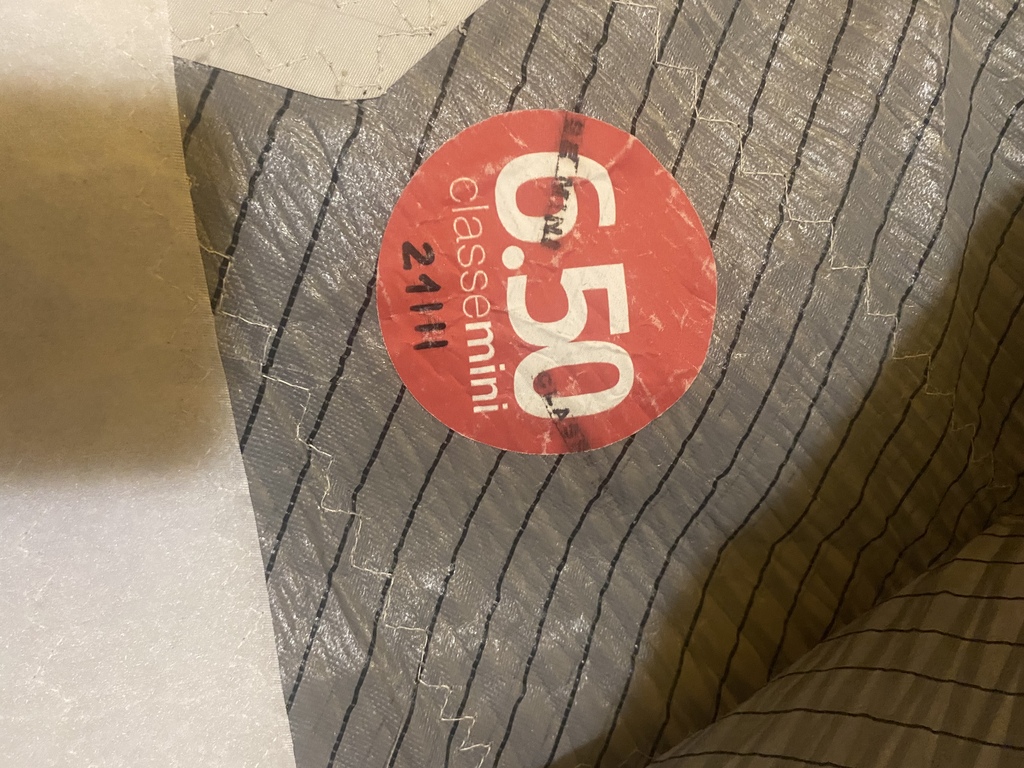

Pour ton solent voit en classe mini
C’est quoi en surface

narb, c'est de la bonne discussion dans la bonne humeur, ca fait plaisir.

Oublie pas de nous faire un peu de video avec ce beau matos, qu'on profite de l'air chaud du sud pendant l'hiver :)

Ce matin 27 noeuds

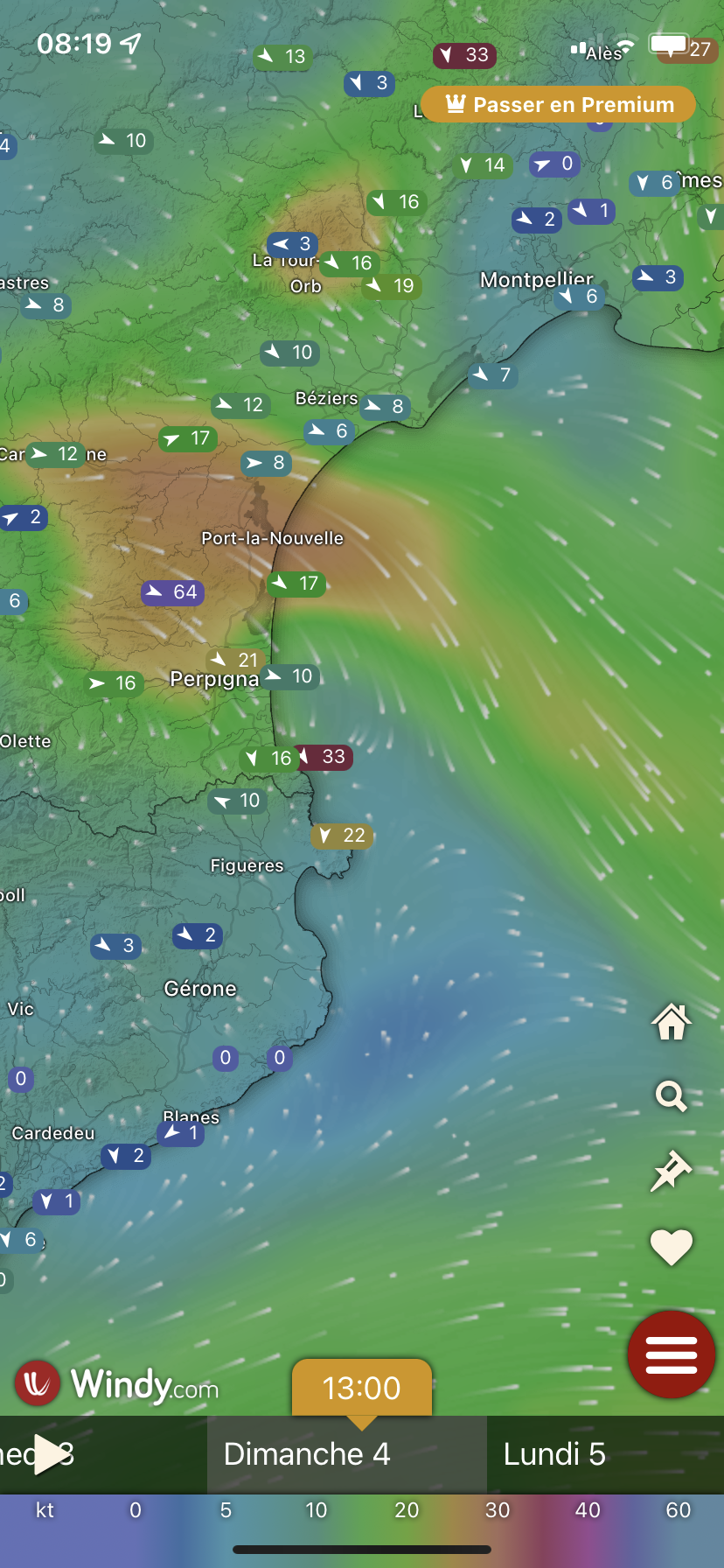

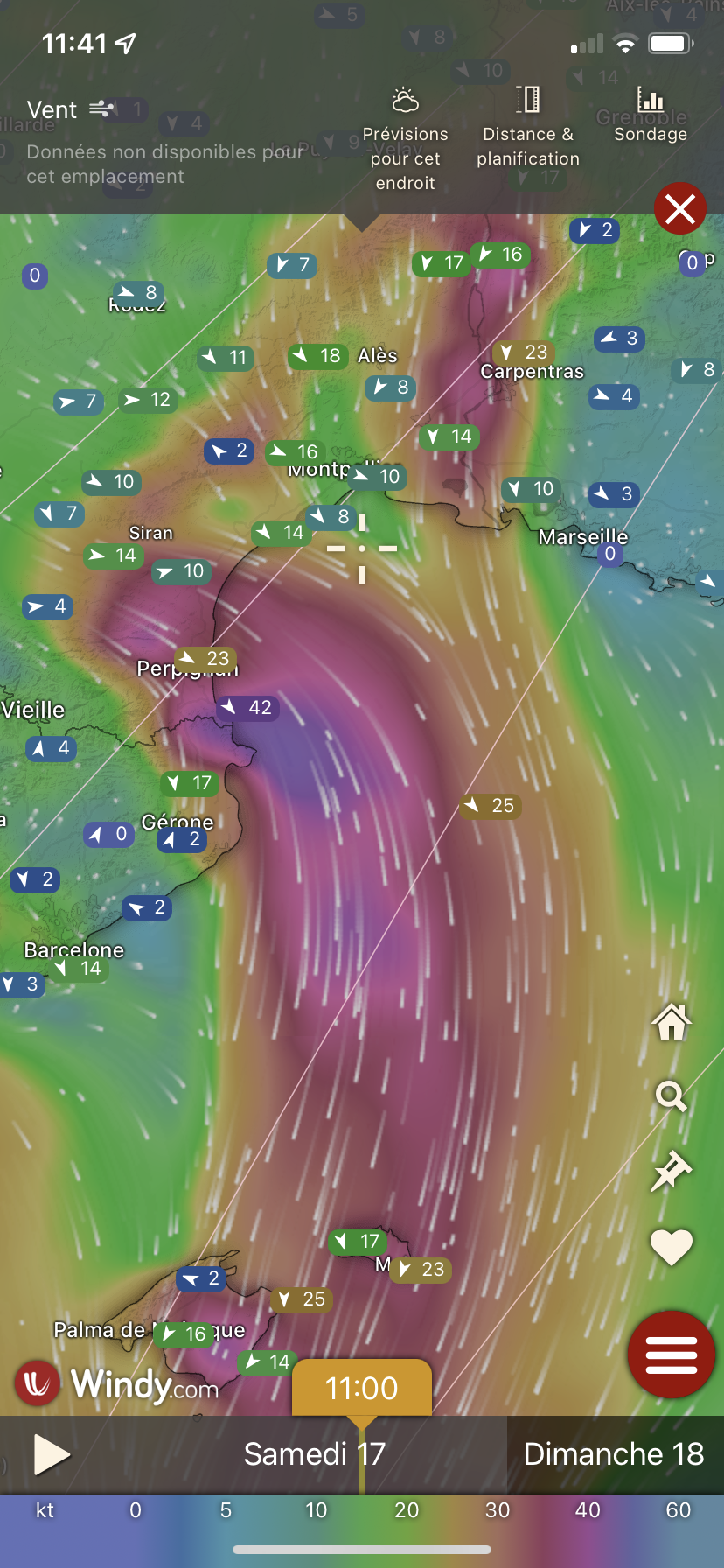

Extrait de windy où on voit bien par tramontane l’effet de couloir provoqué par les montagnes des Pyrénées entre la France et l’Espagne et plus au nord les corbières
On voit que au niveau de la frontière il n’y a pas de vent
Le port de port leucate est pile poil au milieu du couloir
Heureusement l’avant port est très long et on peut avoir un avant goût des conditions
Par tramontane la mer au bord n’est pas très levée il y a peu de fond
A 5 miles au large il y a 40 mètres de fond
Par contre plus tu t’éloigne plus ça creuse et c’est court

Bon cow-boy il est terminé stars ans strippes
Ou il y a encore du boulot

Bravo le papou qui mange sa soupe
Ben moi j’ai bossé aussi
Et devine sur quoi la descente

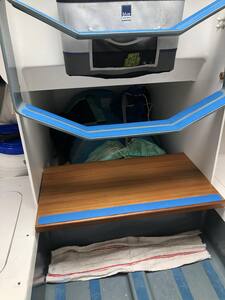

J’ai fai un gabarit pour faire un petit escalier 3 marches en lieu et place du tube alu super casse gueule
J’ai posé les 2 ST 60 speed et girouette

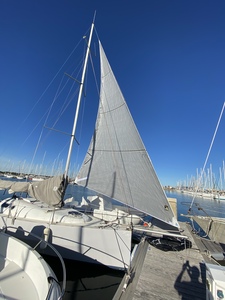

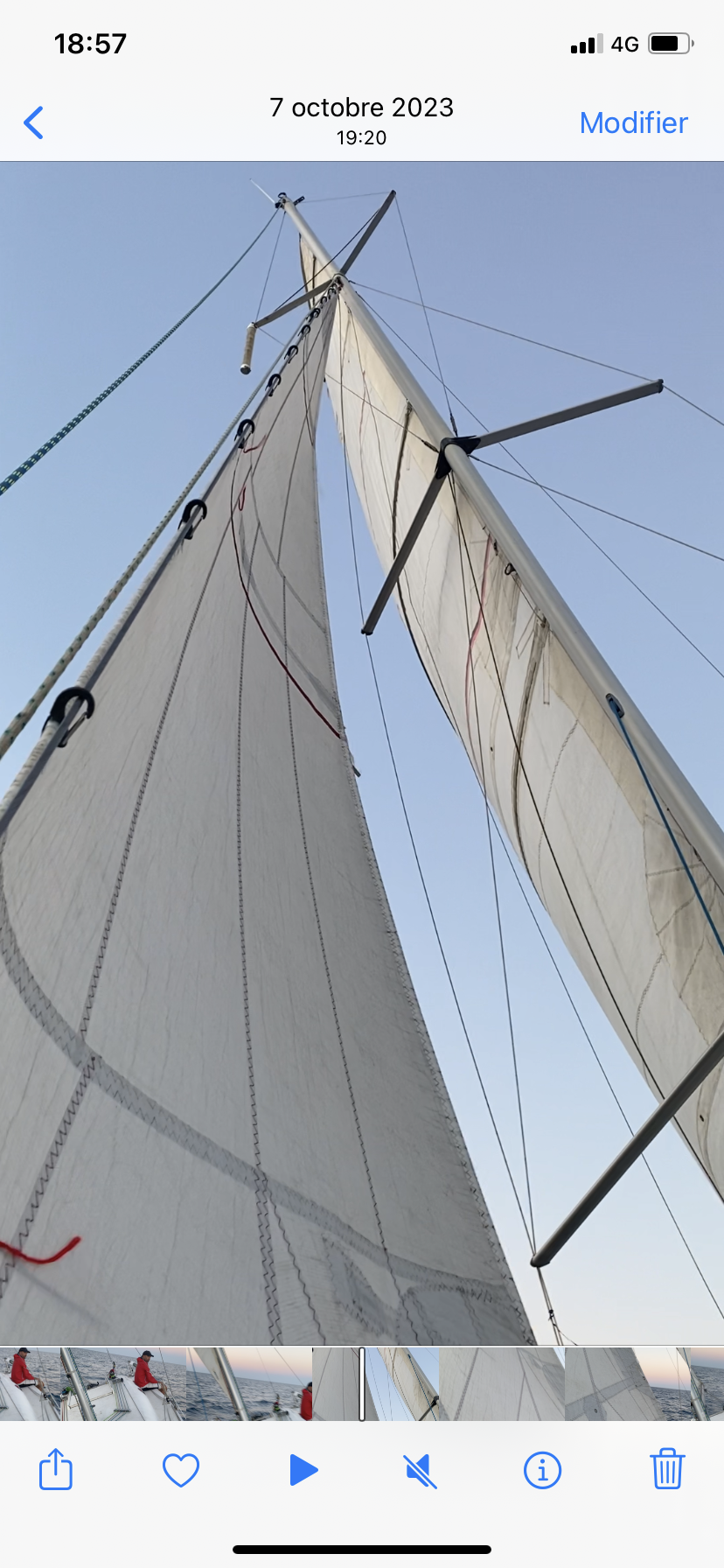

Et j’ai monté mon genaker pour voir à quoi ça ressemble
C’était délirant j’étais en teeshirt il a fait 25 degrés
Pas de vent
J’ai mesure mes bastaques hautes pour les faire en dyneema

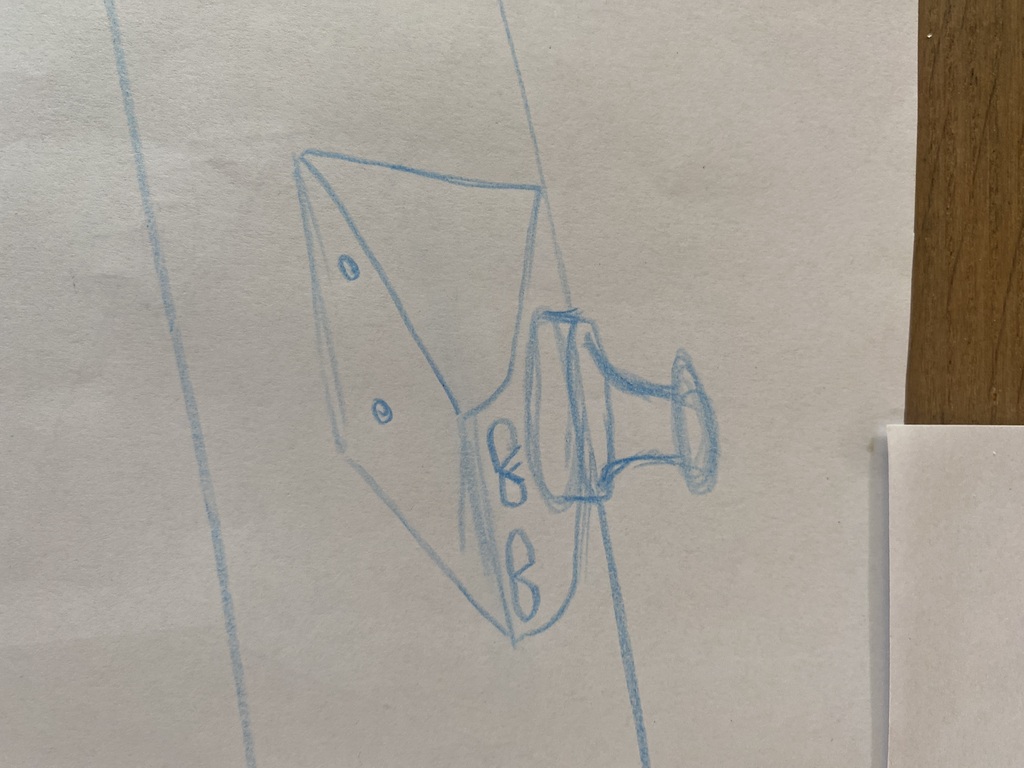

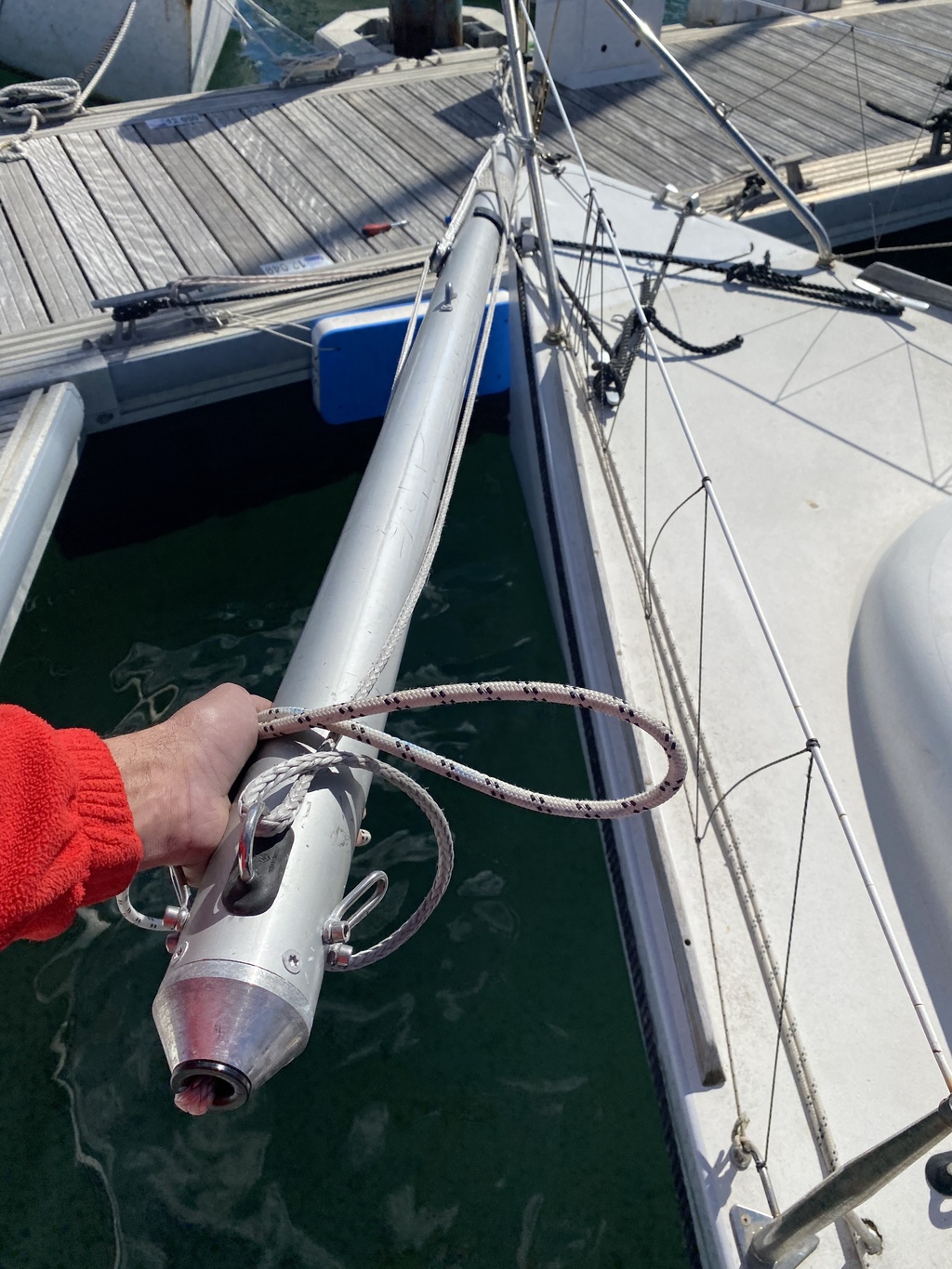

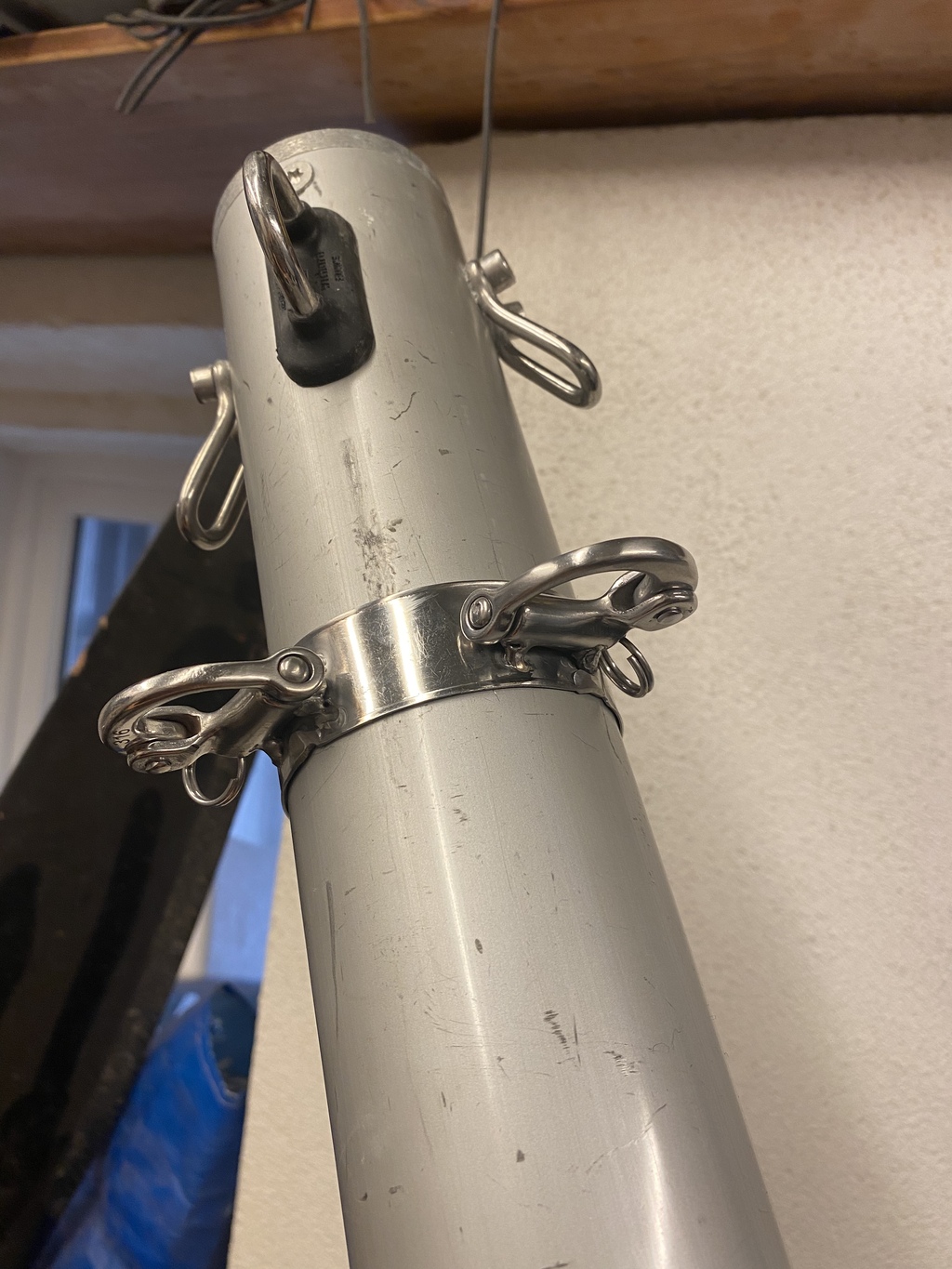

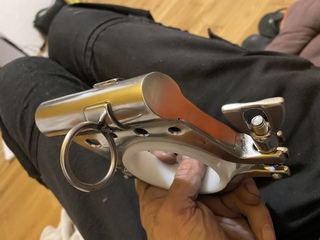

Et j’ai commencé à regarder pour mon bout en orientable
Il faudra que je mette des barbers pour gérer l’écoute du genak
Voilà

Un genak code 0

Je viens de regarder
Entre bout dehors pont et orientable je gagne 40 cm
Donc si je gagne à peu près la même chose sur le capelage je passe de 9,55 à 9,95
Et il me faut 10,45 ça fait 50cm
Ça fait beaucoup pour baisser je vais finir dans l’eau
De toutes façons à moins de se faire les voiles sur mesure on a jamais les cotes exactes
Et le budget est pas le même
Pour un genak comme celui la c’est 2500 ou 3000
Je l’ai payé 1200 et il est presque neuf

Bien vu.

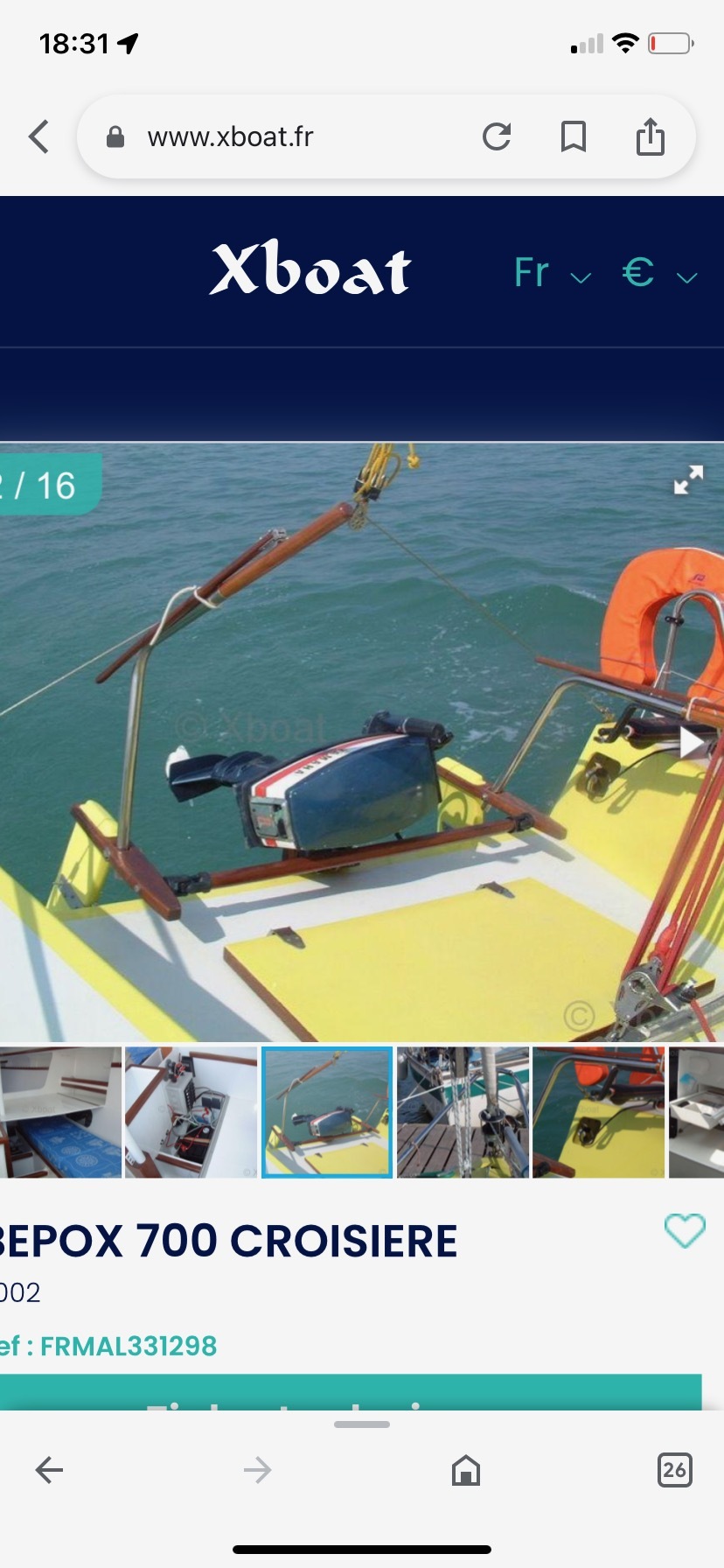

Je vois que la descente du 750 est comme celle du 700
Elle se rapproche plus de la chute que de la descente
Un tube alu qui tourne en dessous voilà
Je vais faire un truc en CP
Hier un marchand de bateau est venu pour voir le bateau à moteur a côté avec son client
Le Gas bien handicapé a mis 1/4 heure à monter dedans
Et donc pour l’amarrage tout avait l’air en tout cas pour le marchand simple
Quand on voit comment se déplace le type on se dit que la mer est pas vraiment son élément, déjà pour les valides, il y a des moments où tu sens ton étrangeté
Il faut pas qu’il lui arrive le moindre petit problème

En même temps c’est pas difficile de faire mieux

Tu rigoles pas
Je ferais plus simple ou en lamellé-collé avec un gabarit
Faut dire que j’ai pas une disponibilité très grande en ce moment
Donc peut être juste contreplaqué droit en attendant
Je pense faire ça
J’ai du CP filmé de coffrage en 18
Plus tard je referais tout clean

On entend plus tabarelit
Il est parti faire le tour du monde ?

c'est du sur mesure :)
beau boulot!

Frédéricl
Ton sens du détail m’impressionne
Sur la photo tu a vu qu’il manquait les bastaques hautes
Et là tu vois la batterie on fond et tu vois que c’est un gaucher chapeau
C’est mon fils qui a 12 ans
Ma fille joue de la flûte
J’écoute beaucoup de musique mais je ne suis pas musicien

Bien oui j’ai même fait un lit en mezzanine

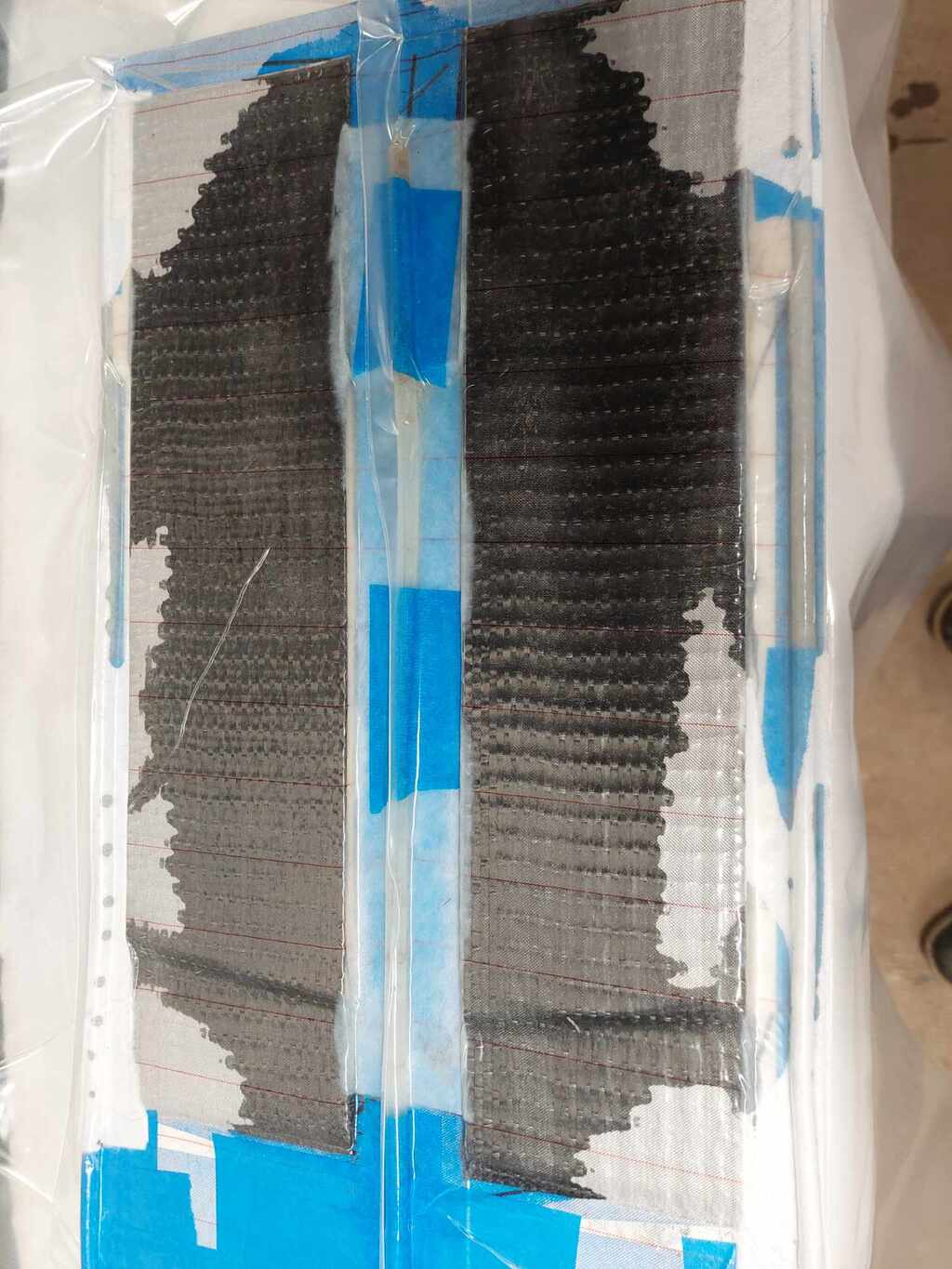

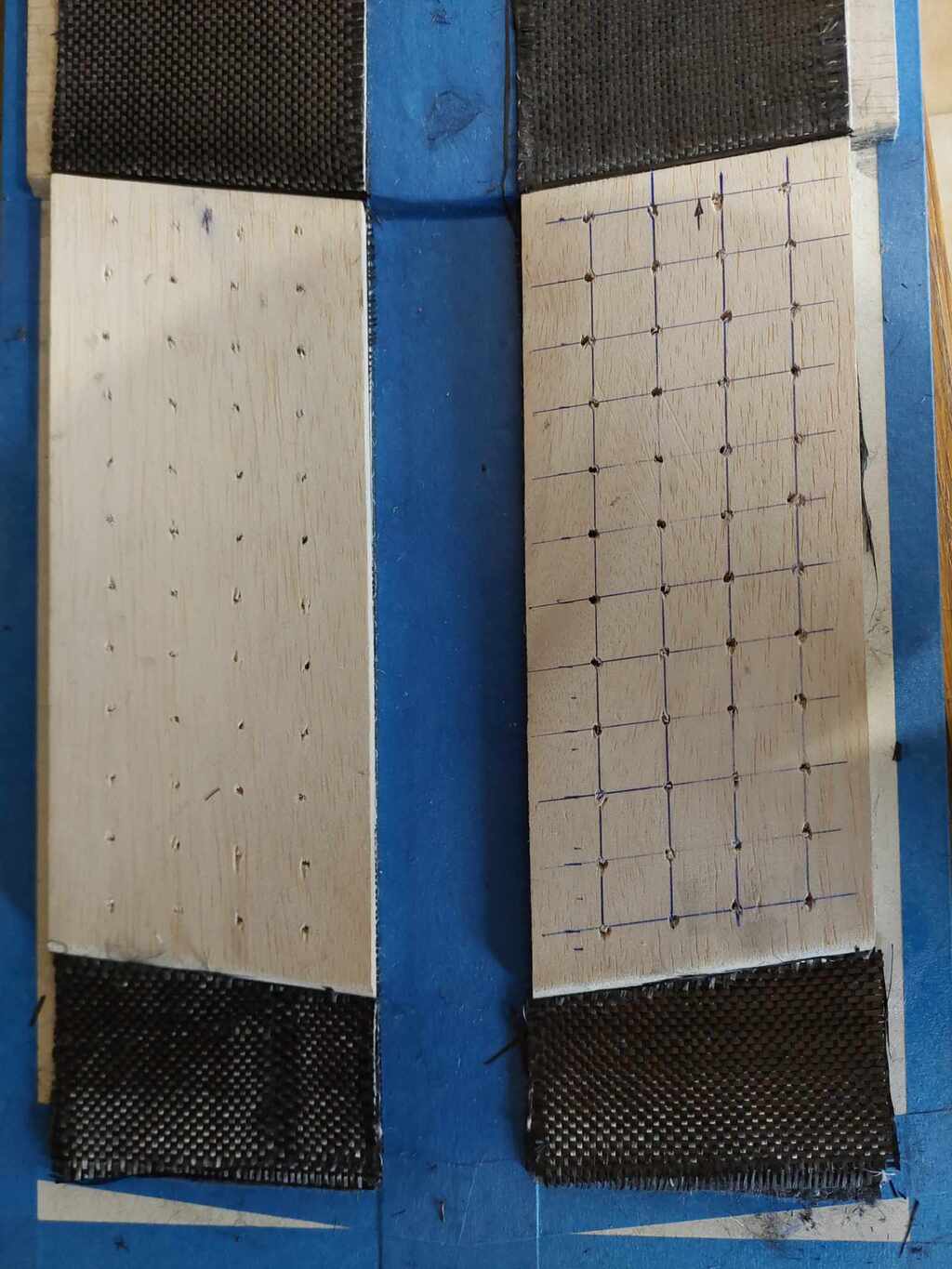

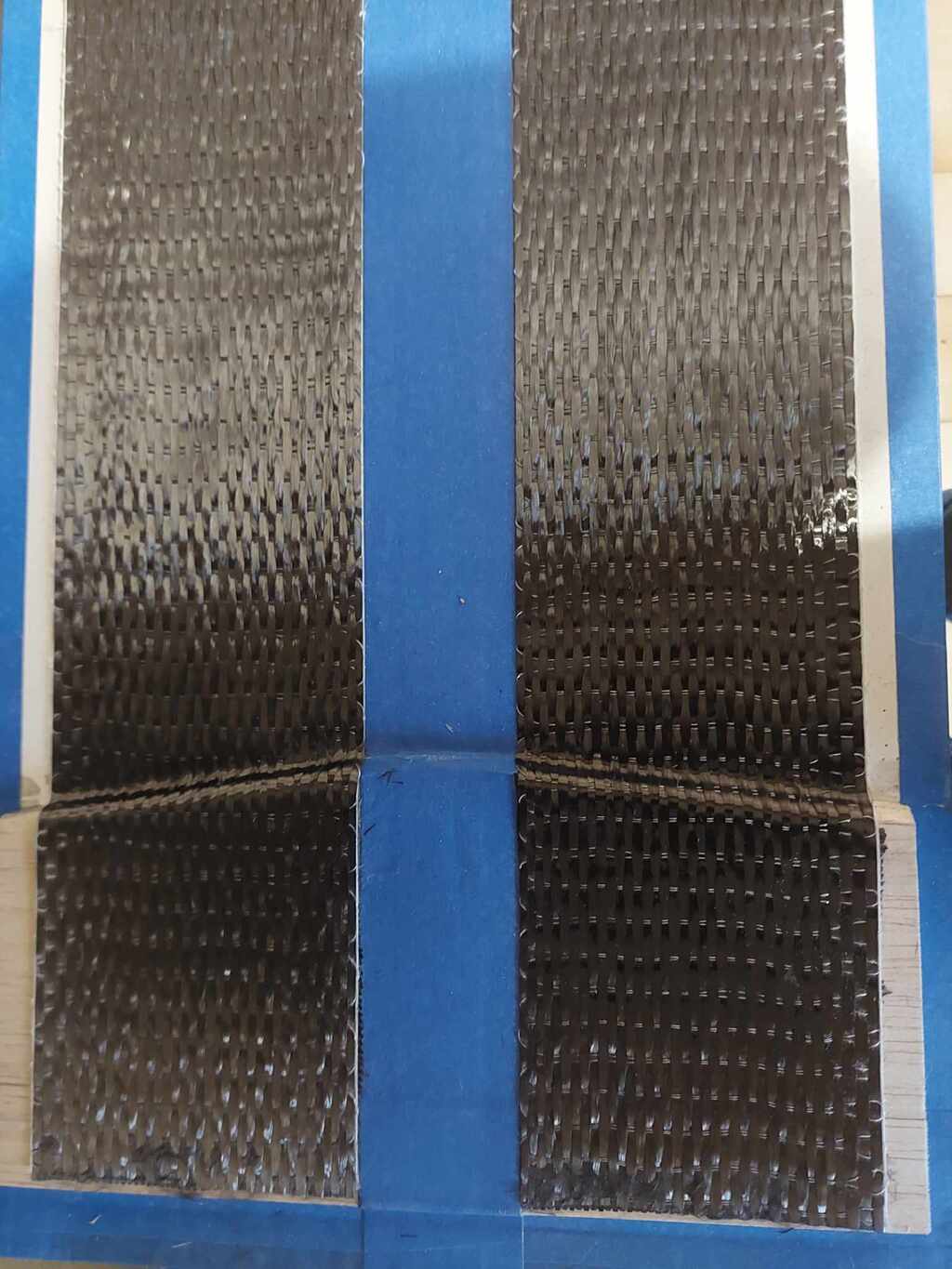

fabrication de l'âme balsa et strat de Ła première peau

Il vaut mieux être dans le sens de la contrainte
Le bois de bout c’est plus sur les sandwitch

c'est le cas :)

la fibre bois est dans le même sens que les trames D'UD

pas d'intérêt dan mon cas :)
Pour une infusion j'aurais fait des trous pour le passage de la résine mais nul besoin ici.

J'ai mis 7 trames d' UD 300gr soit environ 3mm pour cette peau

frederic,

on prend le cowboy, 105kg, ou le pote qu'il aime bien emmener promener, 125kg (qui peut être plus quand le bateau bouge)

la portée importante 70cm

la faible largeur 100mm

l'épaisseur globale de la marche 18mm

le fait qu'il s'agisse de deux peaux discontinues

... bah on met de l'échantillonnage pour être sur de son coup :) J'aurais pu déranger l'architecte familial mais pas pour une pièce de ce genre ;)

au final on sera aux environ de 2,6kg pour la pièce complète.

j'ai bien l'intention d'en perdre une quinzaine, hein :)

Les foils ça dépends peut être du bateau
Mais ils sont en massif pour les grosses unités

3mm UD de carbone à plat, 12 de balsa puis 2,5mm de taffetas carbone en omega.

Les pièces ont en post cuisson à 60°C pour 8h

Tu les mets au four avec le gratin ou tu as une étuve

Ou est ce que tu te fournis en Carbone et résine

Ok j’avais pris de la résine chez Sicomin
C’est sérieux

tizef, c'est une marche de 70cm peu épaisse (18mm) ... non deux bx300 par peau ne sont pas suffisants.

C'est une descente, faut pas que ça bouge.

La première était en infusion aussi il me semble avoir vu sur une photo où on voit un plastique
Ensuite comment tu va faire la fix en lateral

Tu avais fait la première sous vide ?

Quel est l'intérêt de faire de l'infusion pour le dessous ?

Merci. Tu utilises la même résine ou une résine plus fluide ?

Jetez un œil sur Marie tabarly et son équipe au passage du Horn
Les vagues sont monstrueuses et c’est chaud a la barre

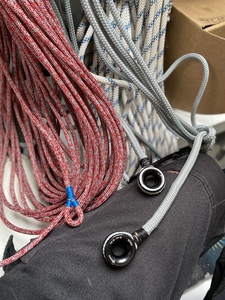

Bon j’ai préparé mes bastaques hautes
Avec de la drisse dyneema de 6 résistance 2600 kg
Épissures au bout

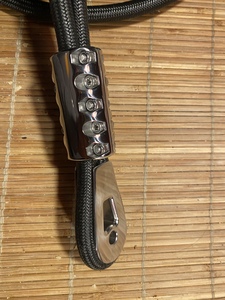

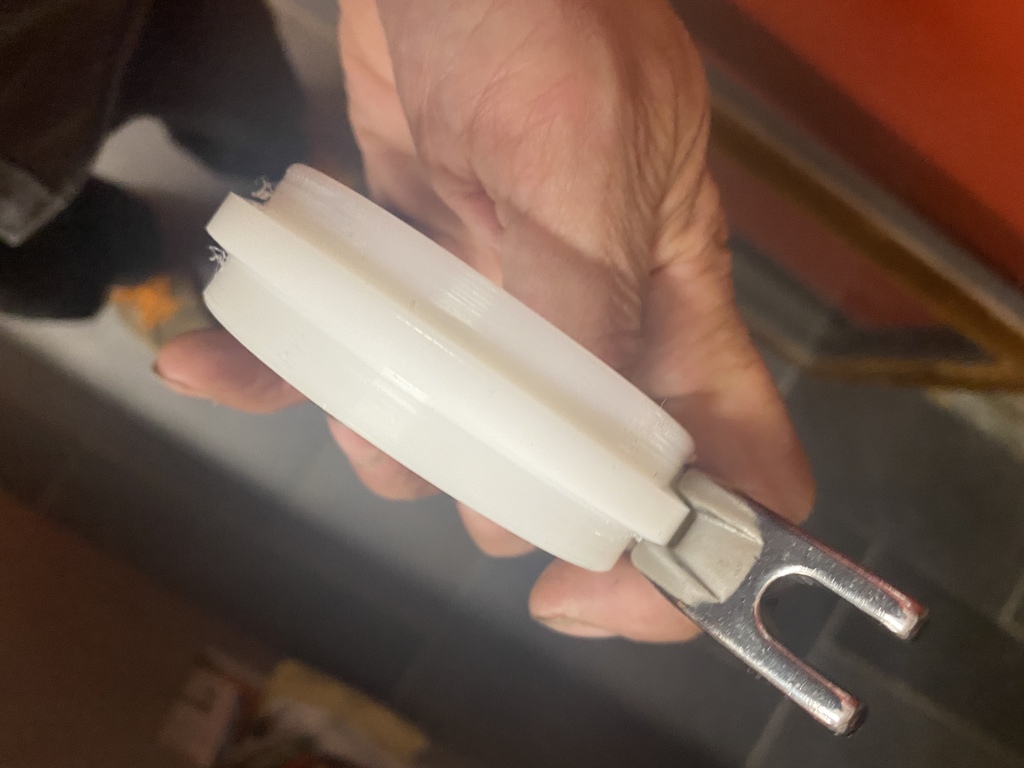

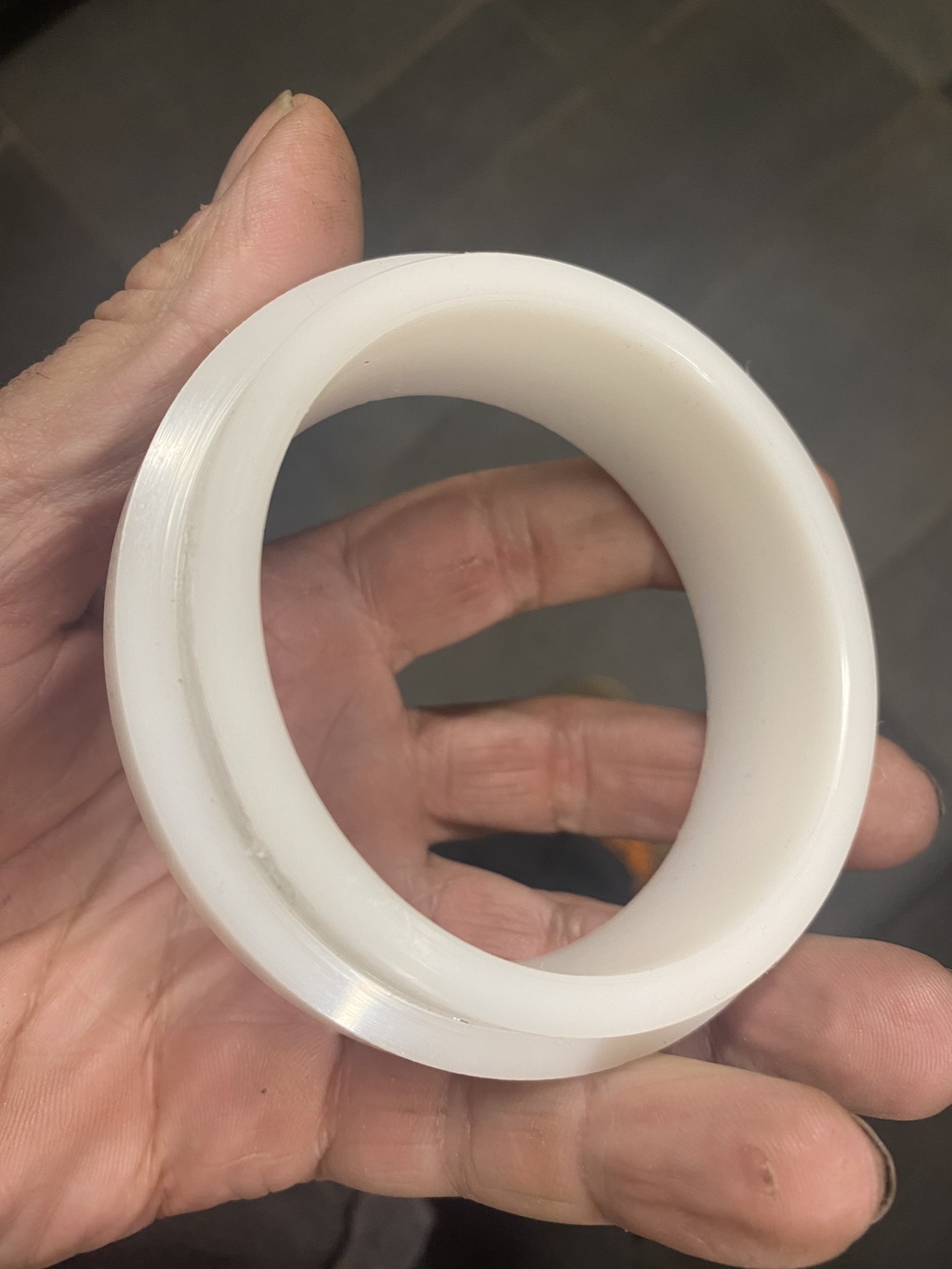

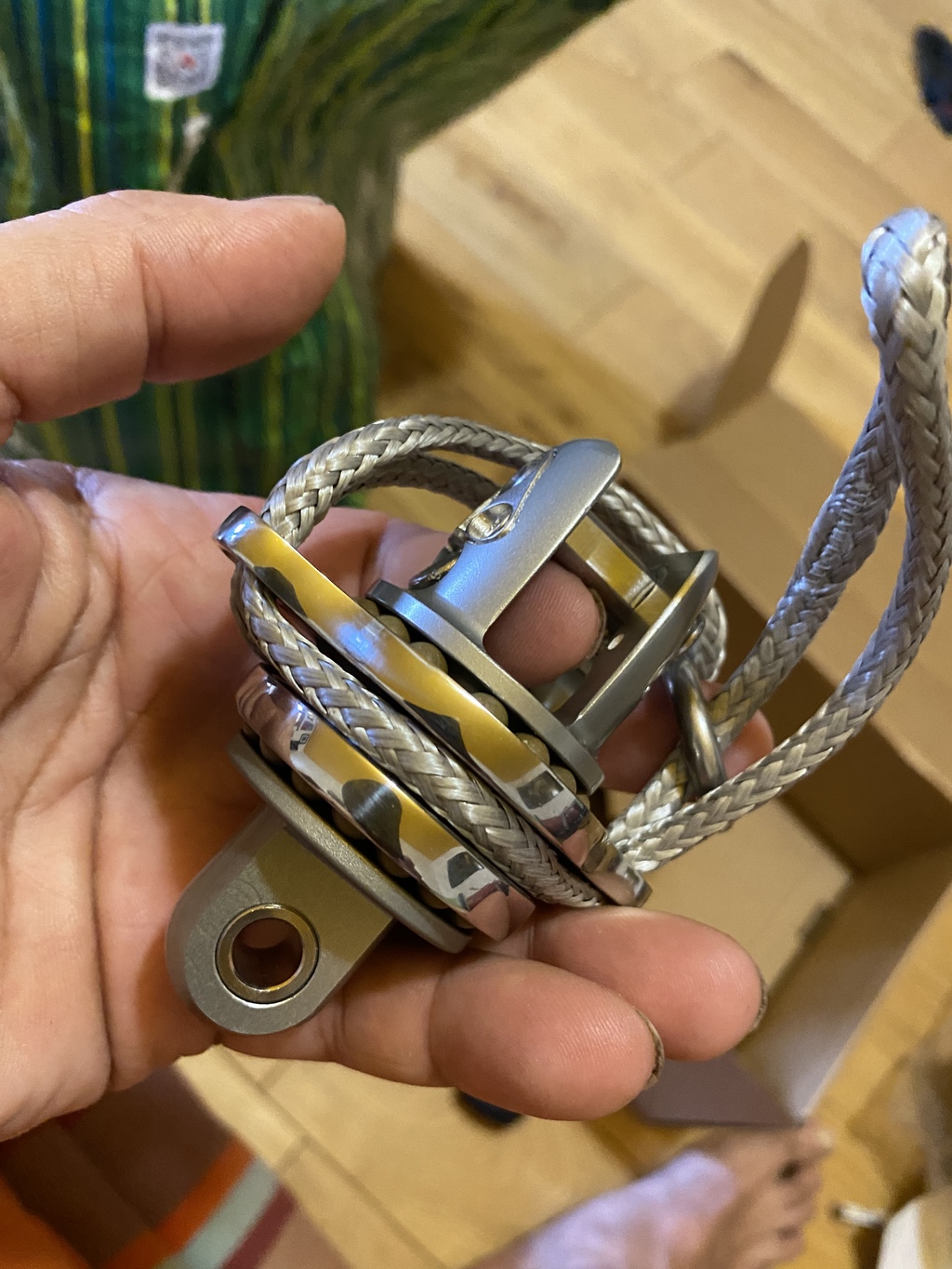

Et j’ai fait 2 barbers avec anneau de friction épissé pour le genak et le spi médium, je vais utiliser les bloqueurs des outriggers qui ne servent pas avec le bout fixe sur le pont

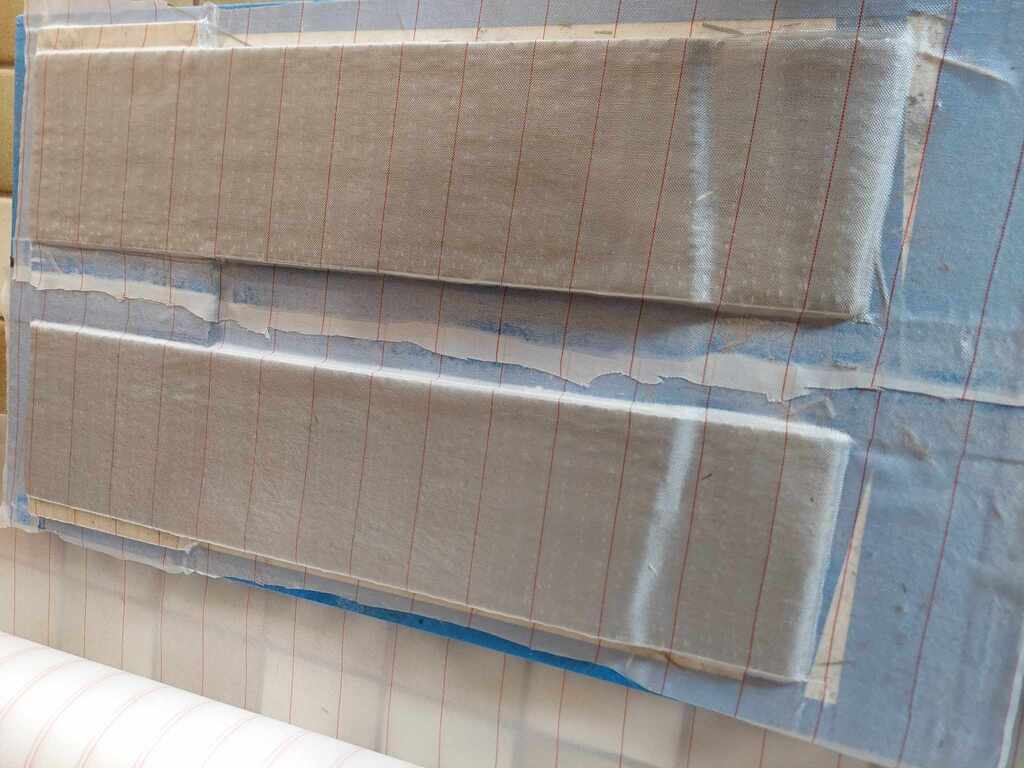

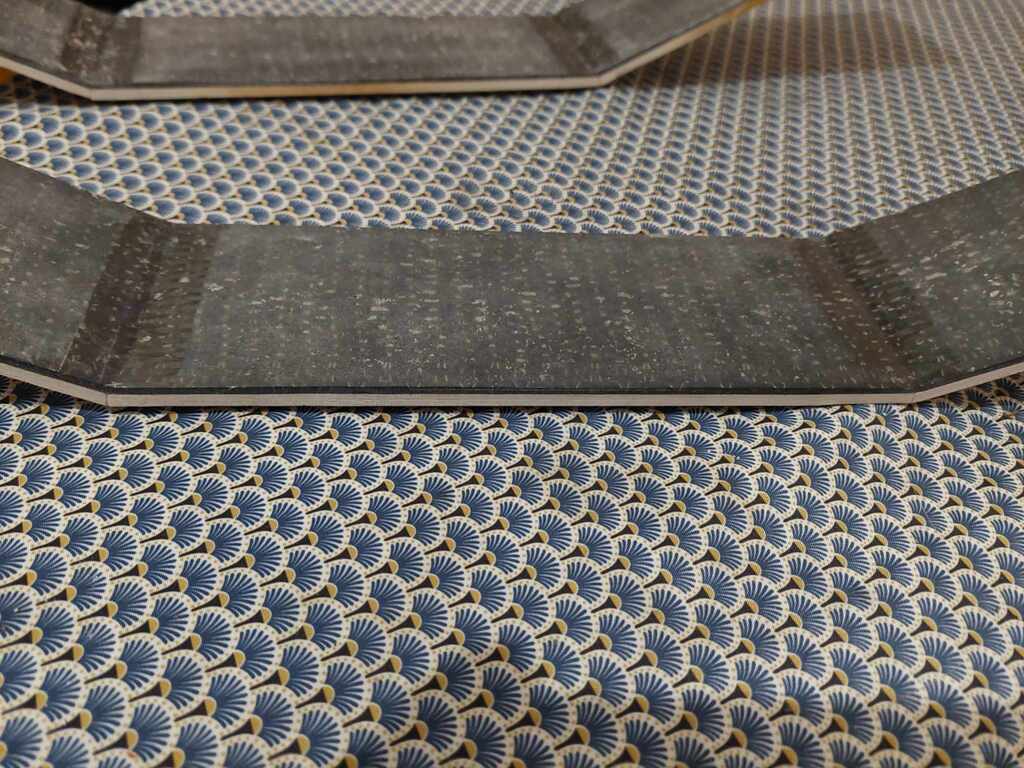

Après mise en forme du balsa pour faire une jonction en monolithique entre marches et montants, infusion.
Post cuisson hier, 8h à 60°C

Aujourd'hui on détoure :)

disqueuse avec disc pour inox (1mm). Comme dans du beurre, faut avoir la main légère.

On dirait que tu as teinté la résine ou c’est une impression ?

C’est une impression, parce qu’avec la bâche de vide on voit bien le carbone
Cool un vrai bateau de course

après avoir vérifié qu'on ne pouvait pas naviguer sans :)

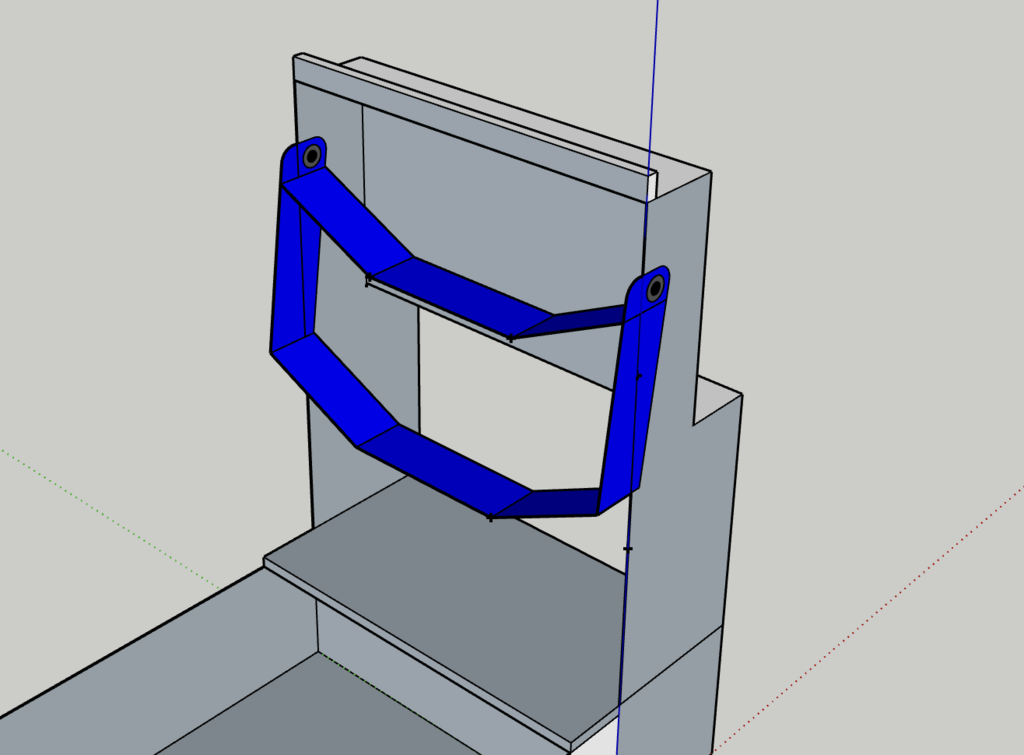

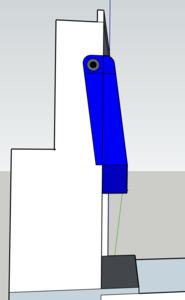

celle que j'ai dessiné passe 30cm au dessus du bloc batteries, ca doit passer sur le tiens également ?

J’approche de la soixantaine t’as pas la version monte escalier
Juste avant l’Ehpad

Narb, c'est pas le jour pour essayer le matos :)

ici bricolage de montants,on cire le master et c'est parti.

vraiment très pratique l'anémo.
PAs trop décoiffé par le zef ? :)

Aujourd’hui il n’y a plus de vent

Et pour ma coiffure ça fait un moment que tout s’est envolé
Je suis adapté aux climats désertiques que nous commençons à avoir
Ça fait deux ans qu’il ne pleut plus même la vigne crève
Mais je suis seul pour monter au mât
Donc je vais passer les câbles proprement
Et faire des bricoles et ça ira petit à petit
Un speedo et une girouette le luxe

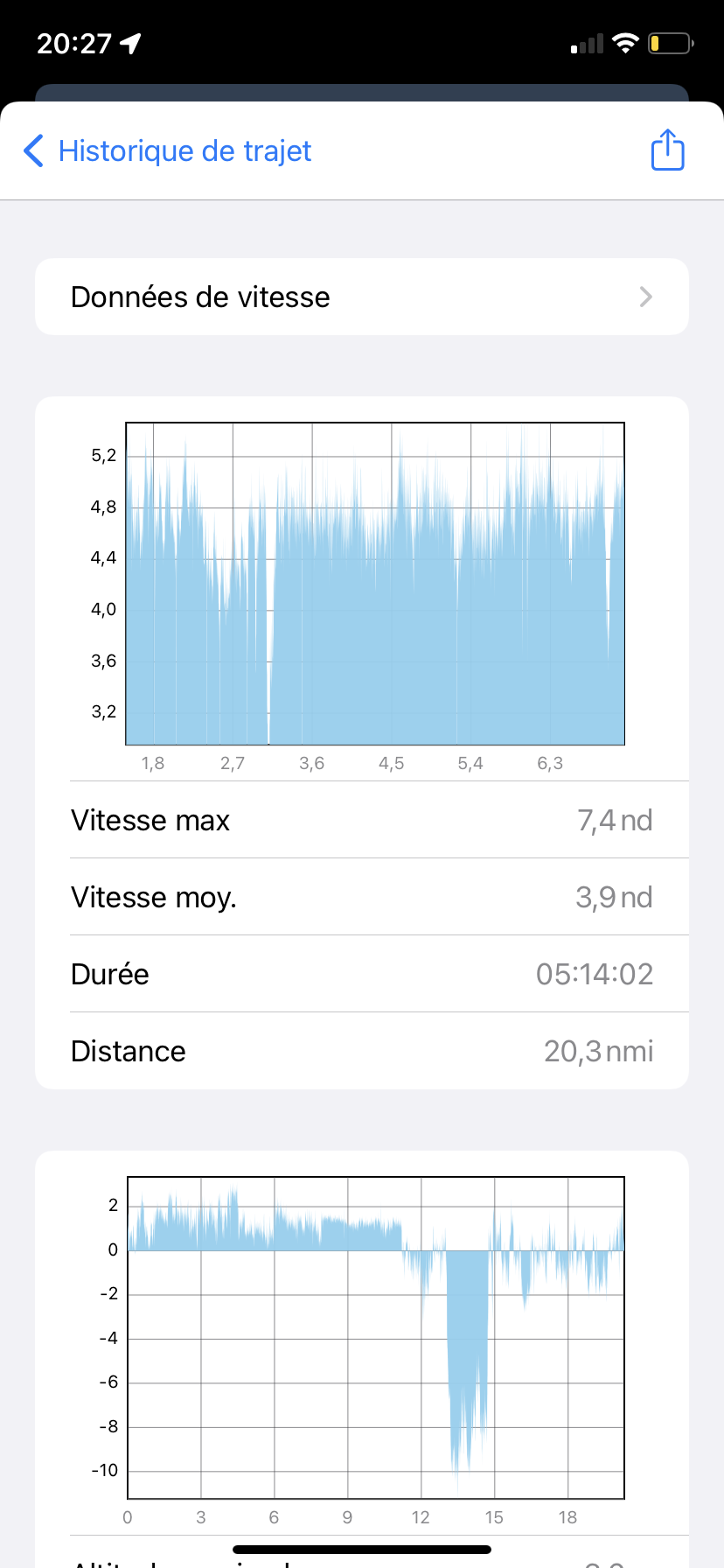

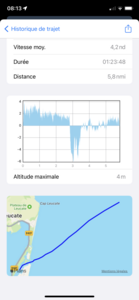

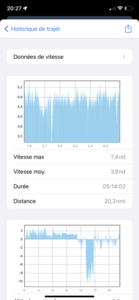

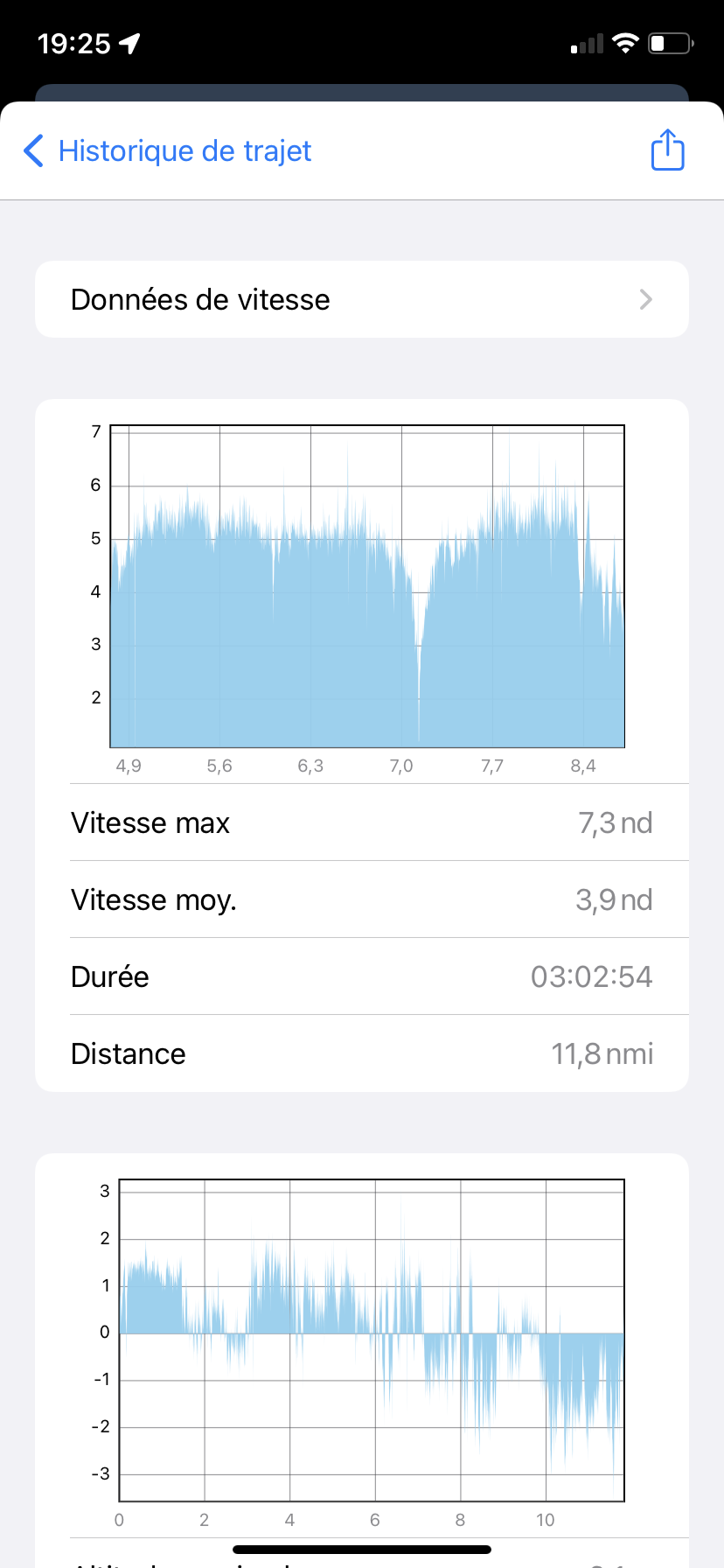

J’utilisais un speedo sur le portable pas mal ou tu as la trace les vitesses mais pas pratique
La girouette c’est quand même indispensable

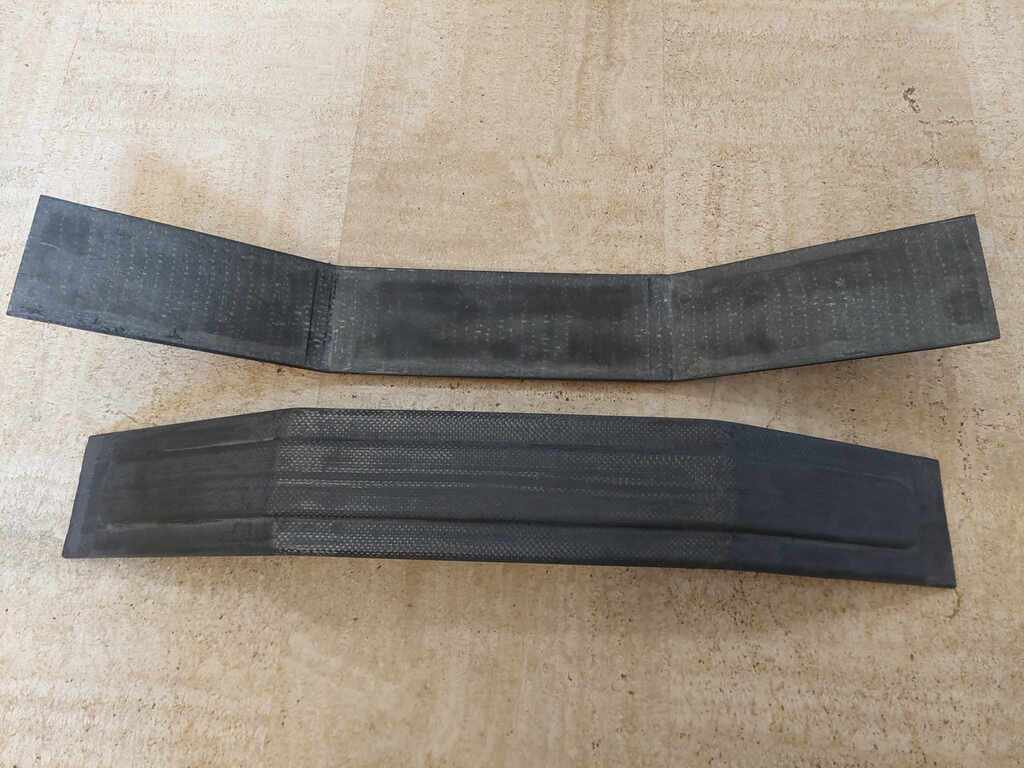

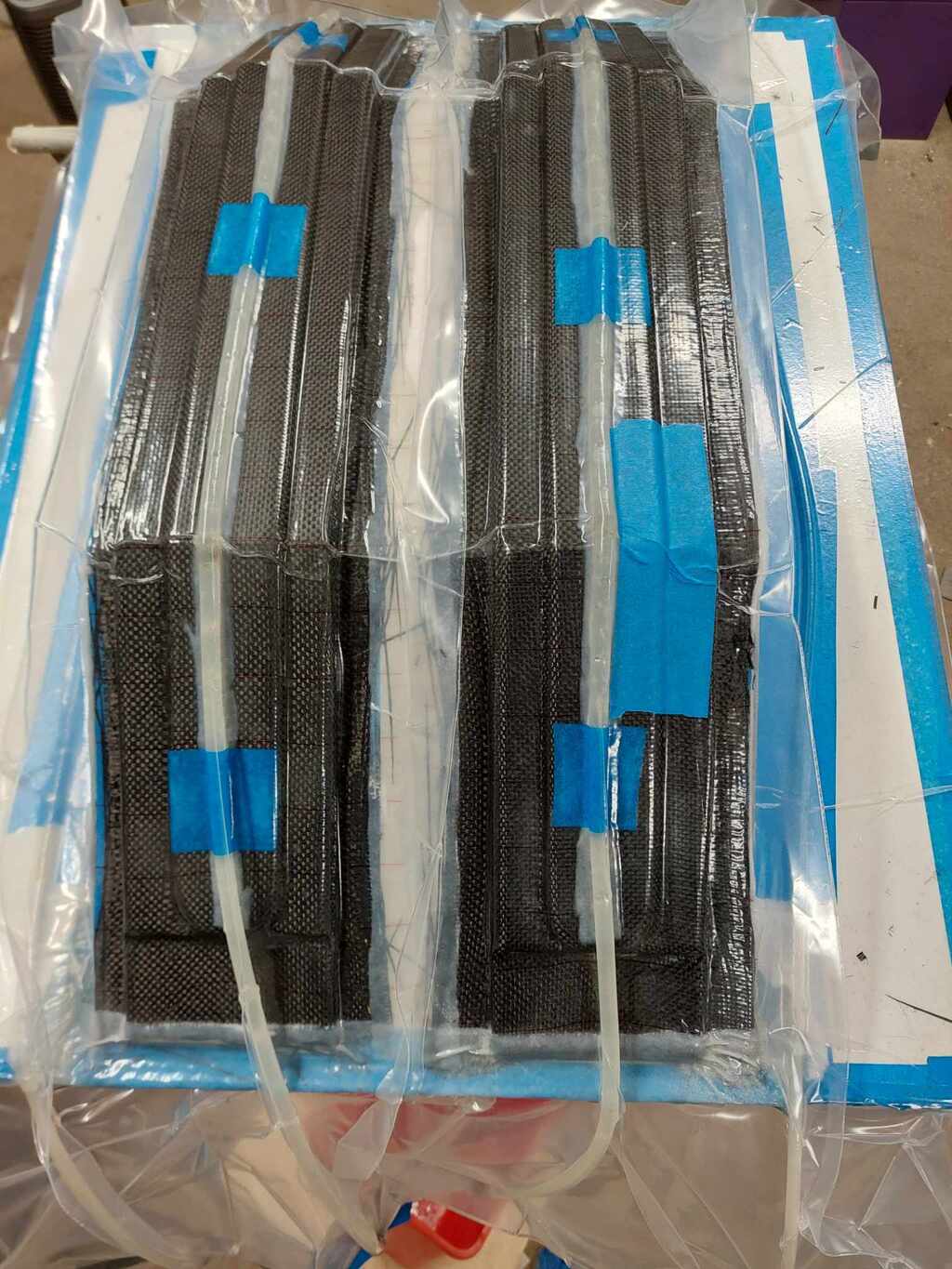

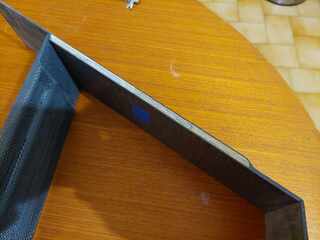

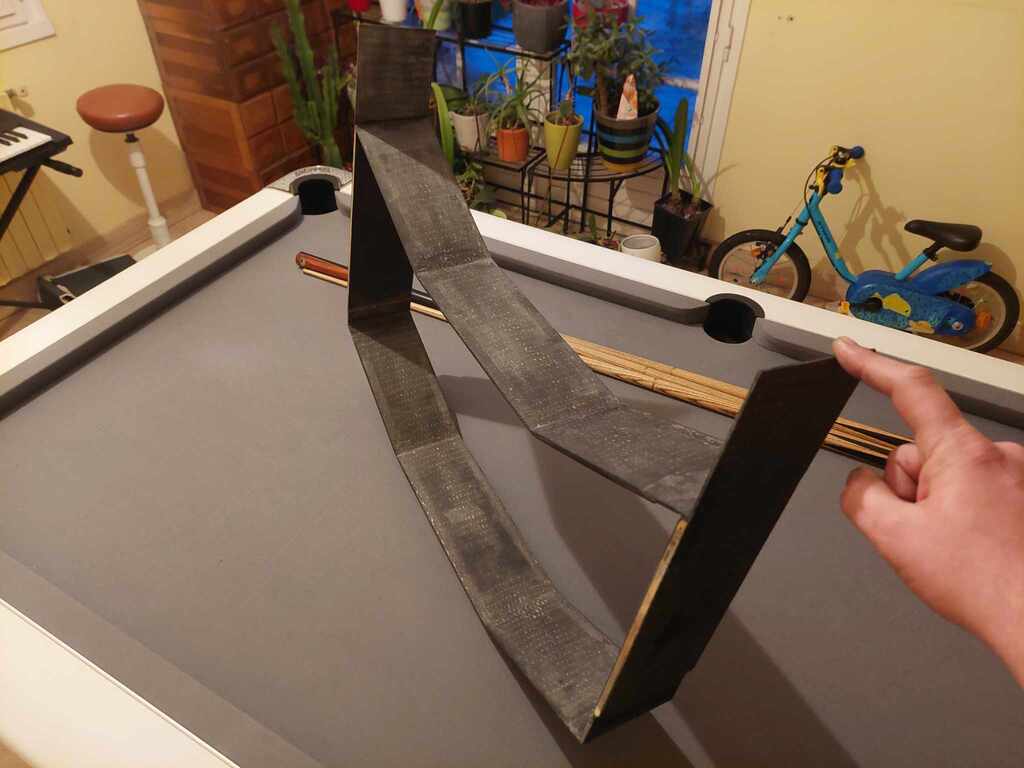

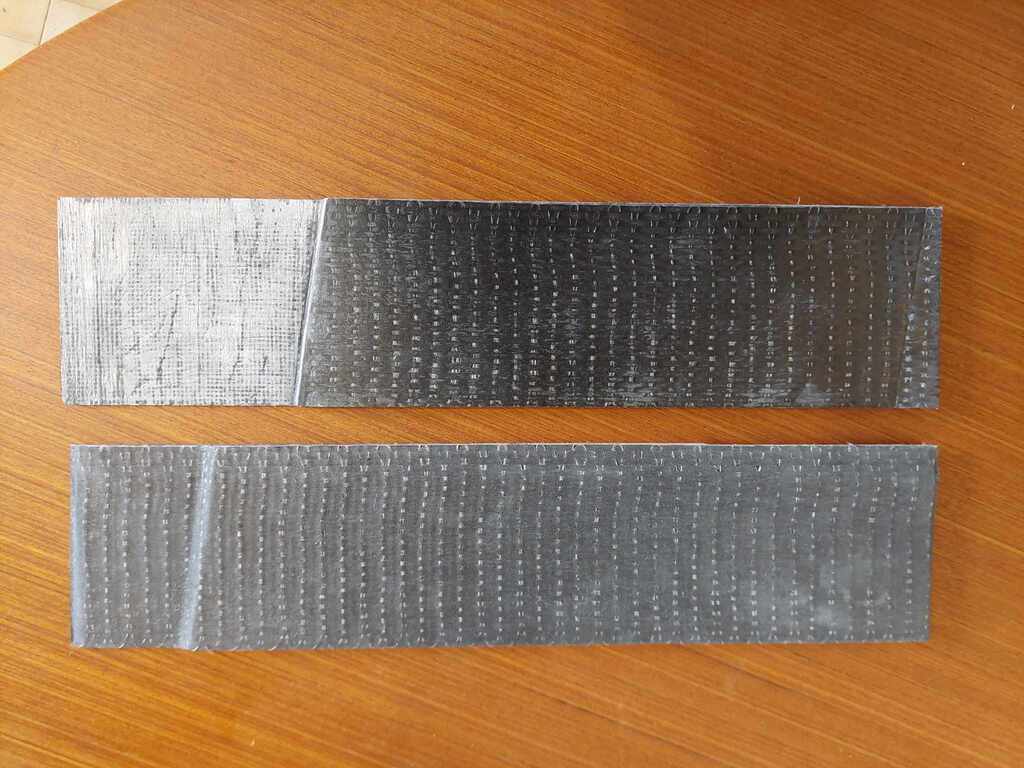

drapage, balsa, drapage, mise en place des périphériques, infusion/cuisson, détourage.

La partie blanchâtre sur la fibre sont des traces de bois du master que je n'avais pas assez ciré... :)

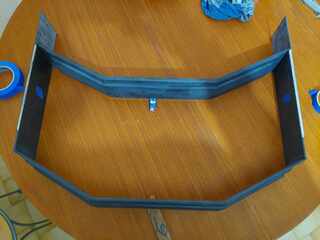

Va falloir maintenant faire un conformateur pour l'assemblage montants/marches.

Ça commence à avoir de la gueule
Ton petit escalier
Ça donne envie de s’y mettre

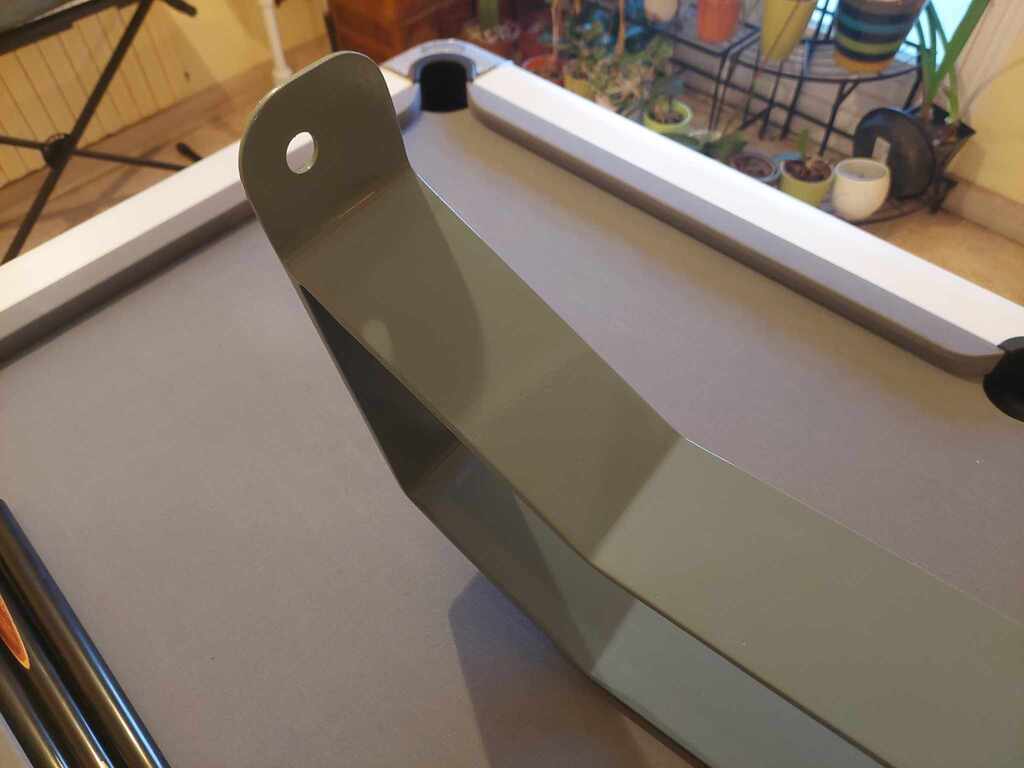

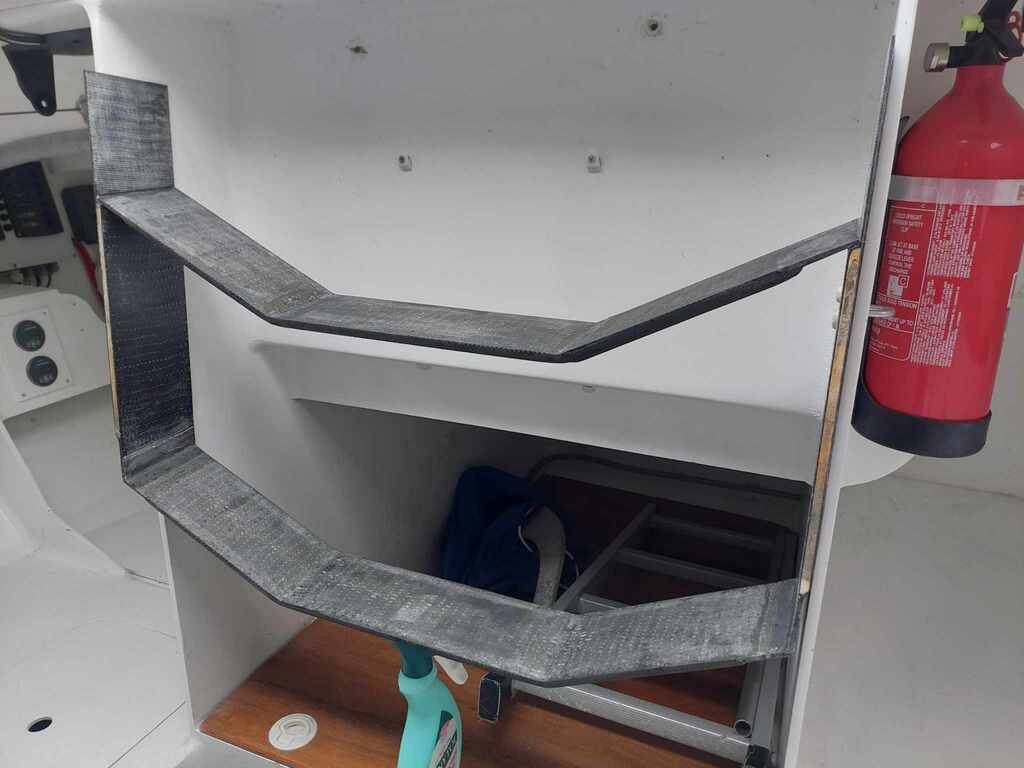

petit passage au bateau ( qui a retrouvé sont mât!) pour montage à blanc, histoire de valider avant de finir :)

tu as pesé la pièce ?

Tu peux embarquer une famille d'éléphants, ce n'est pas les marches qui vont lâcher.

4 faces (par marche) à reprendre, au contact cette fois.

C'est un foil bi-plan, pas un escalier de descente.

très beau boulot.

Super

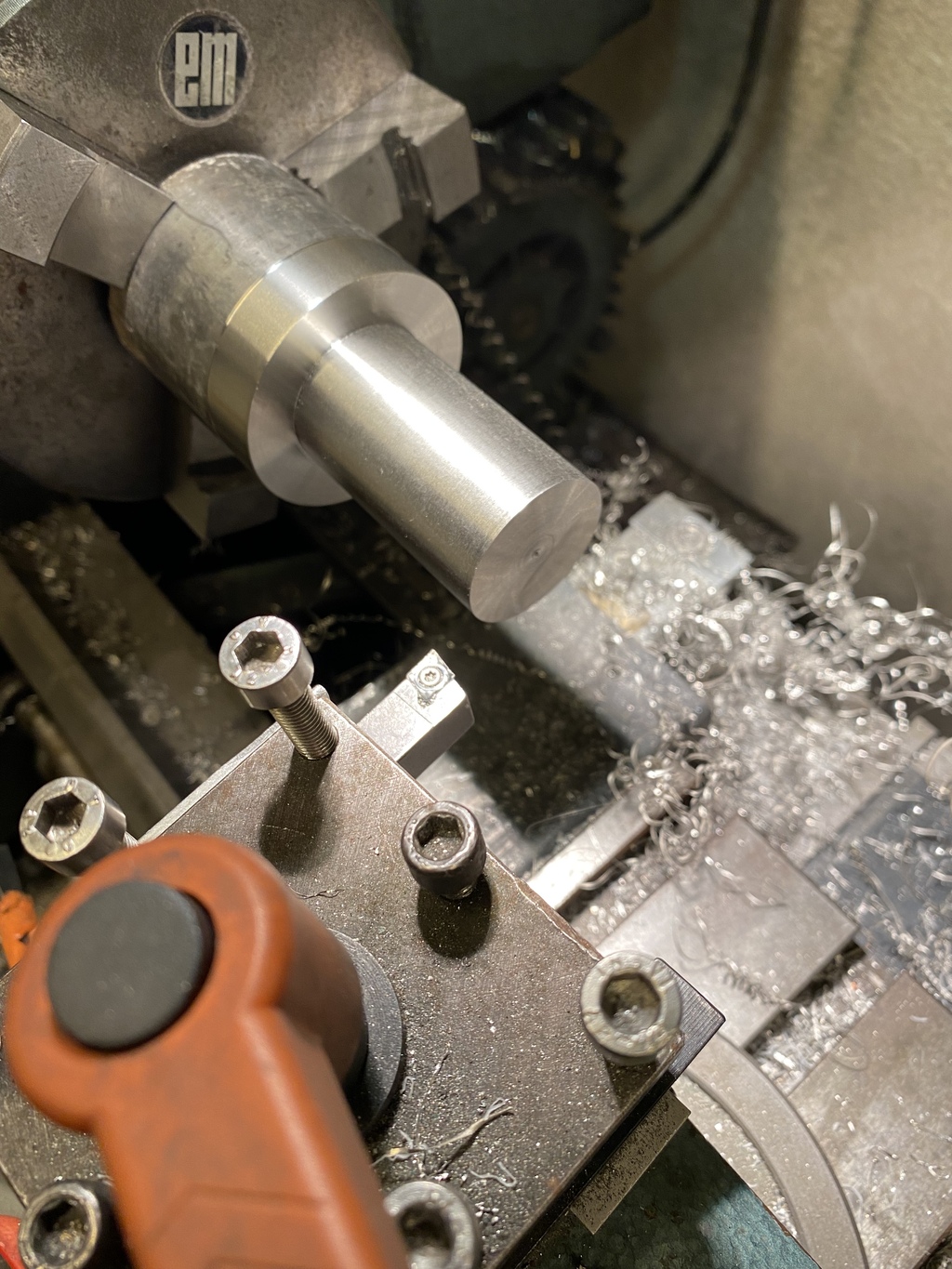

Je vois que je suis pas le seul à avoir un tour

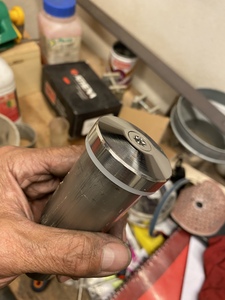

Le laiton c’est chouette à travailler
Tu peux aussi le noircir avec une solution chimique hématite

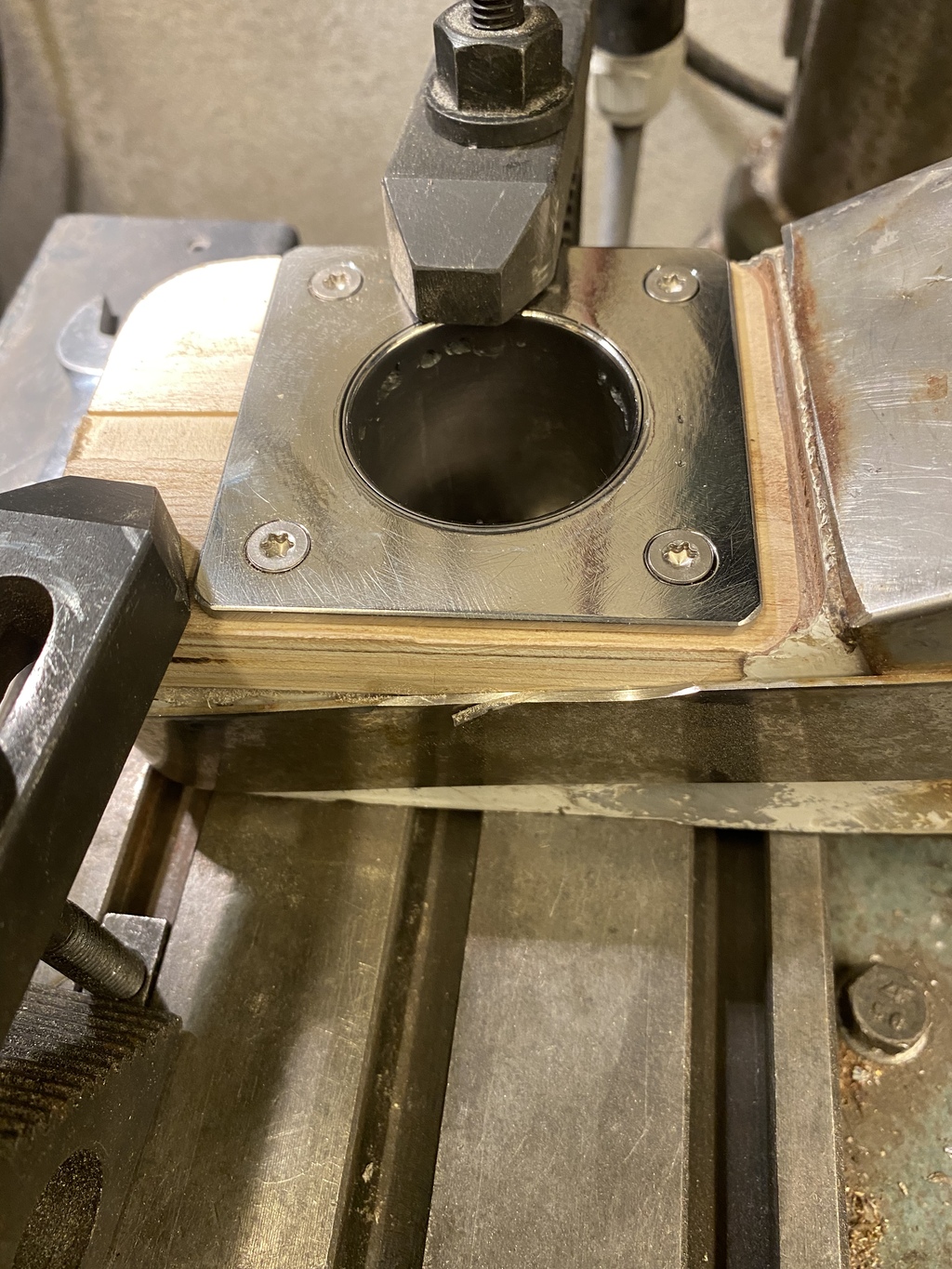

La fraiseuse est en combinaison avec le tour pour moi, c’est pas mal mais pas ideal

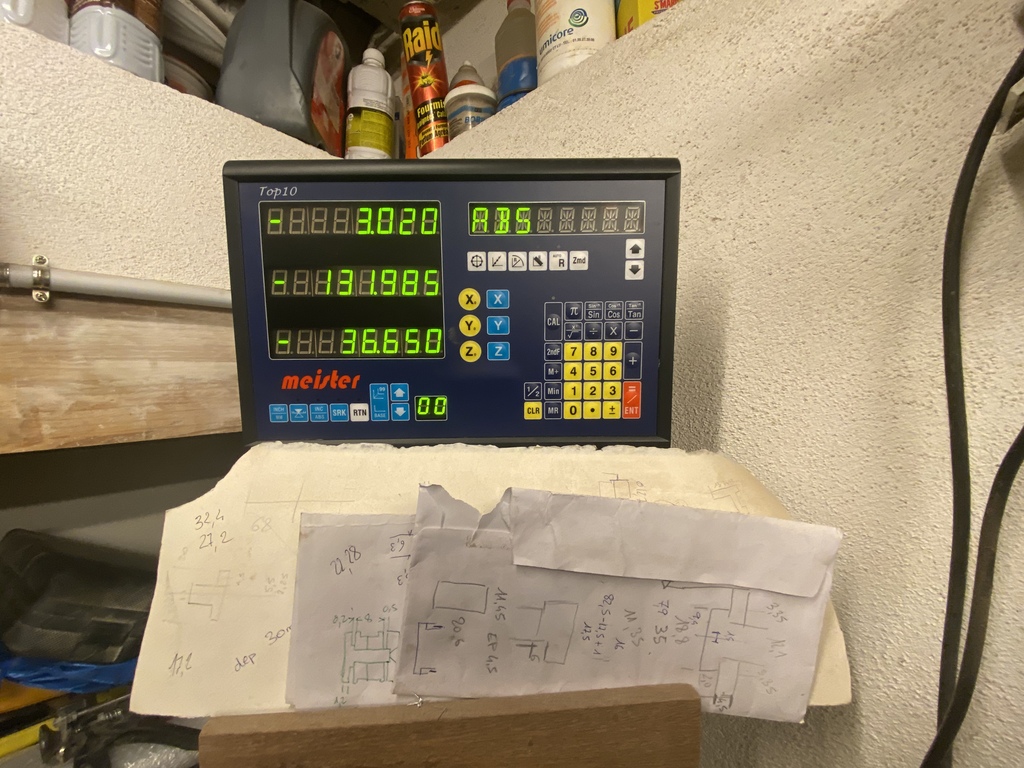

J’ai posé une visu, qui te permet de voir les déplacements à 5 microns près
Sur les 3 axes
Tu peux mémoriser les points
Je t’envoie les photos
Cool
J’ai acheté le TIG il y a 2 ans qui fait AC/DC je peux faire l’alu aussi
Je vois que tu bosses aussi un peu tous les domaines
Ça donne une belle liberté

au top les verniers numériques

La voile étant pas ma seule passion
Je l’ai pas mal utilisé en photo

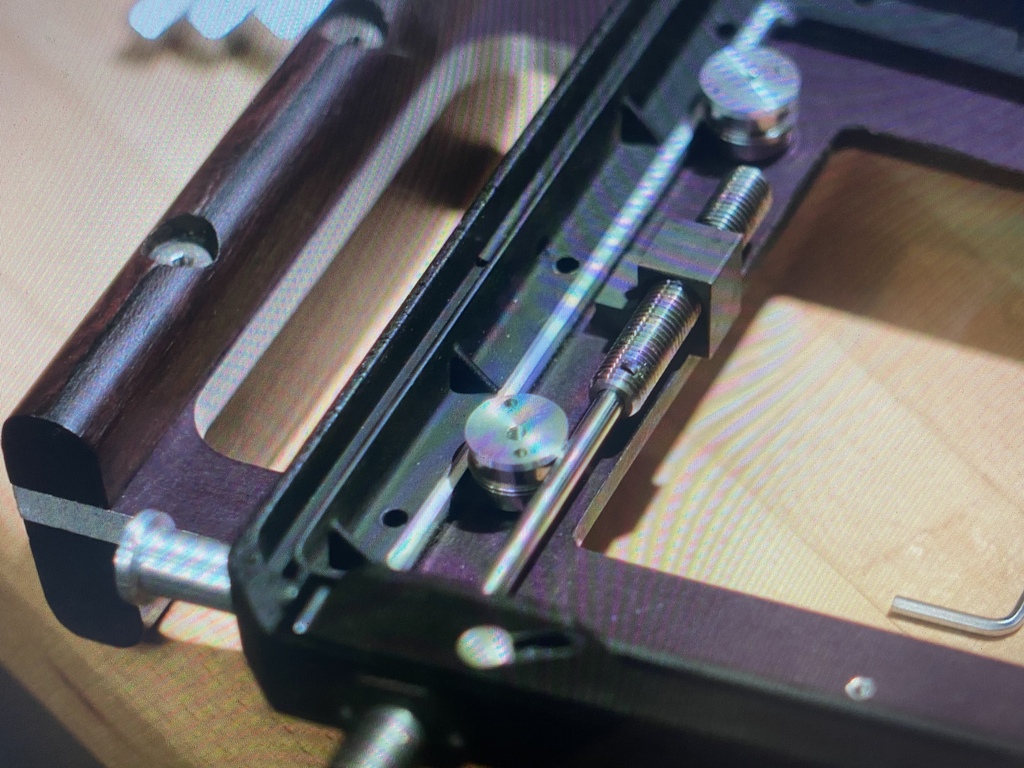

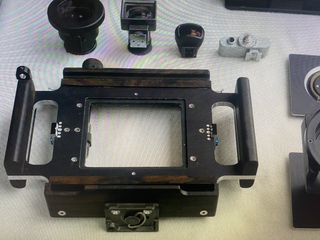

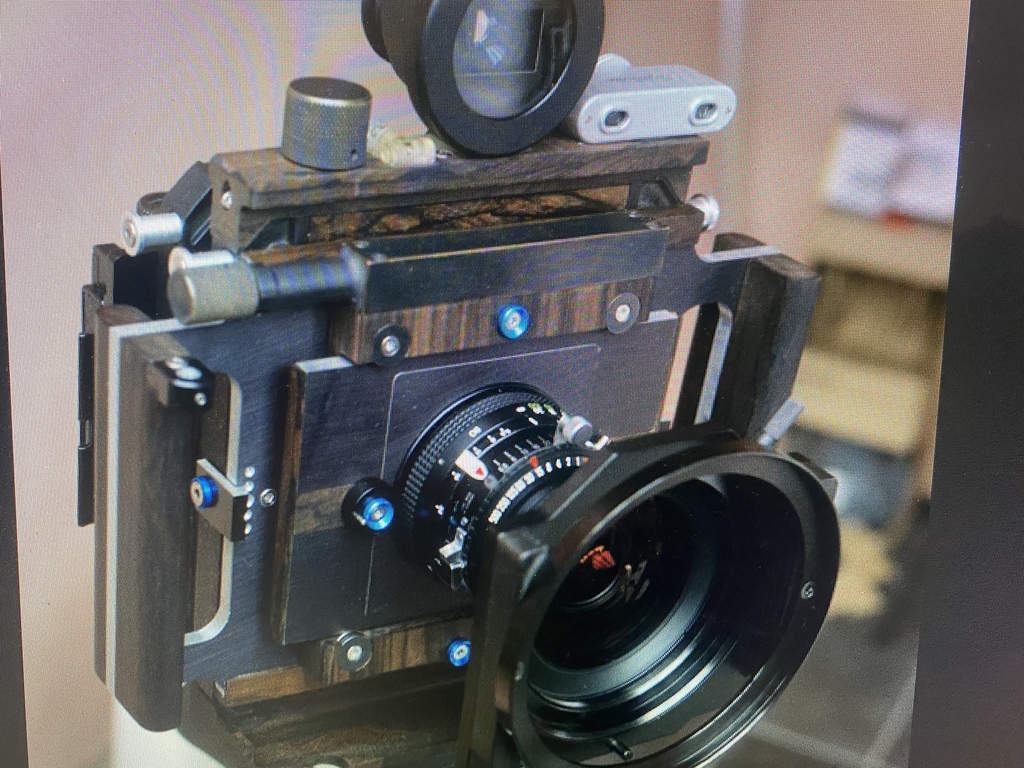

Je me suis fait une chambre 4x5 portable
C’est avec du plan film de 10 x12
Ou tu peux changer les objectifs et les dos tu peux faire du panoramique du Polaroïd etc

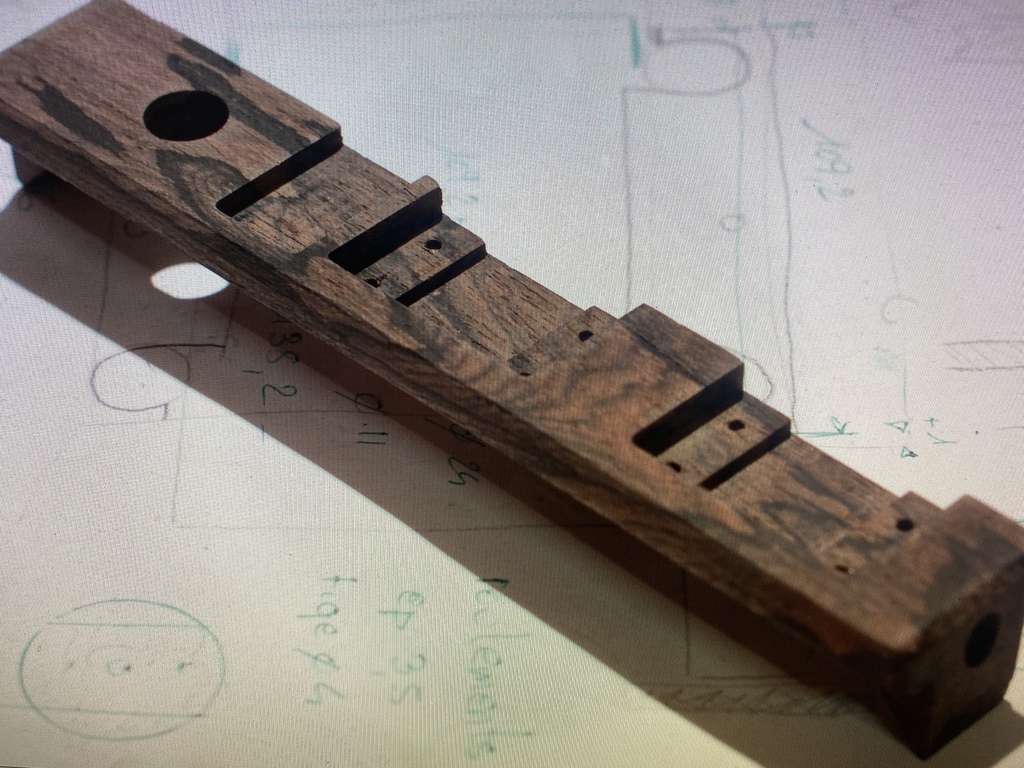

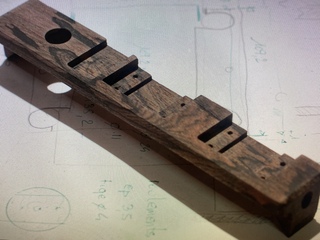

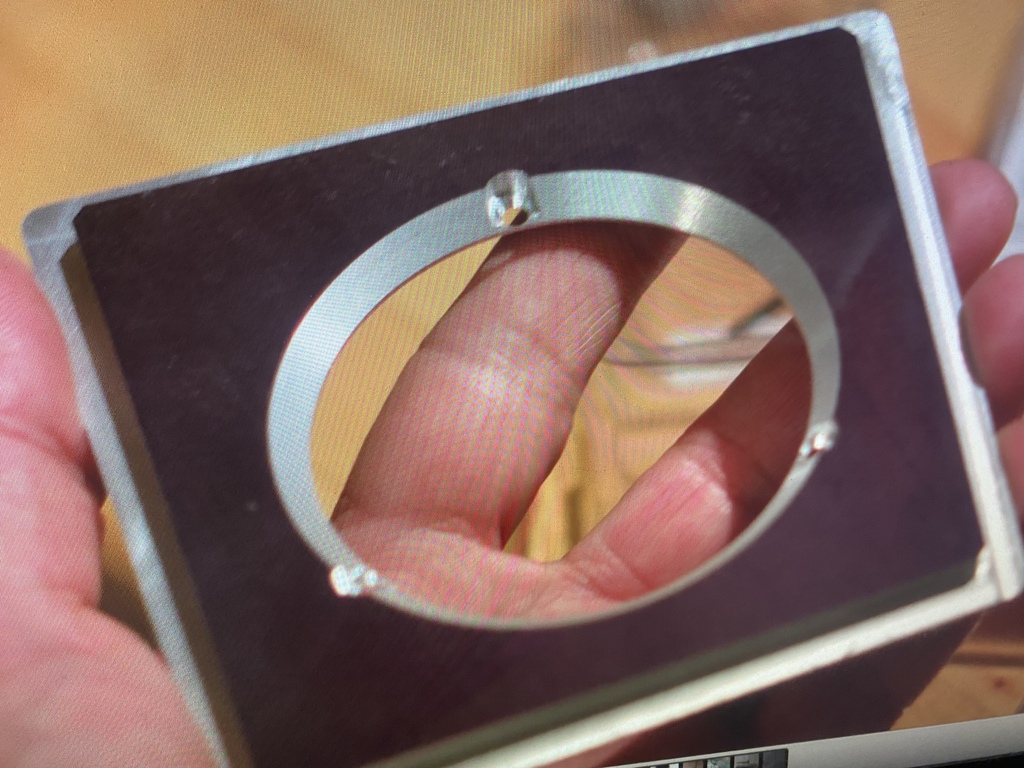

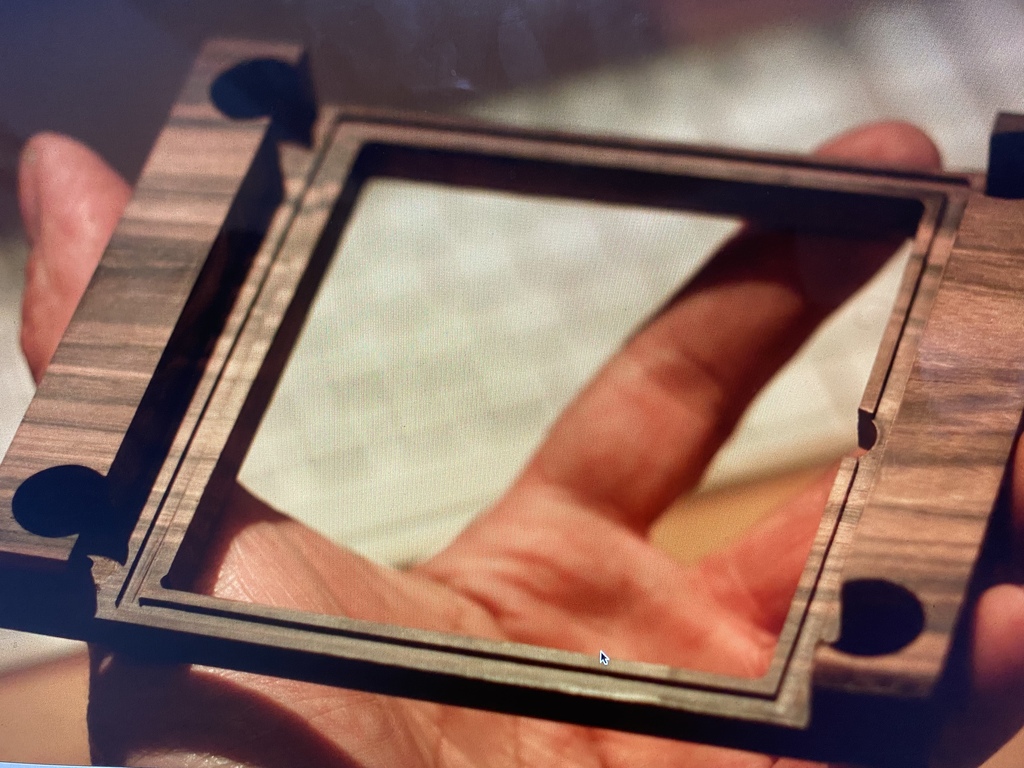

J’avais fait les pièces en alu, en laiton et avec des bois précieux :ziricote,ébène
Tellement durs que ça se bosse a la fraiseuse comme du métal
Voilà

C’est pas mon boulot mais c’est ma formation j’ai fait du dessin industriel et un bac F10 micro mécanique

Le bac E c’était plus matheux
Et écoles d’ingénieur non?
Mais il y avait de la construction mécanique

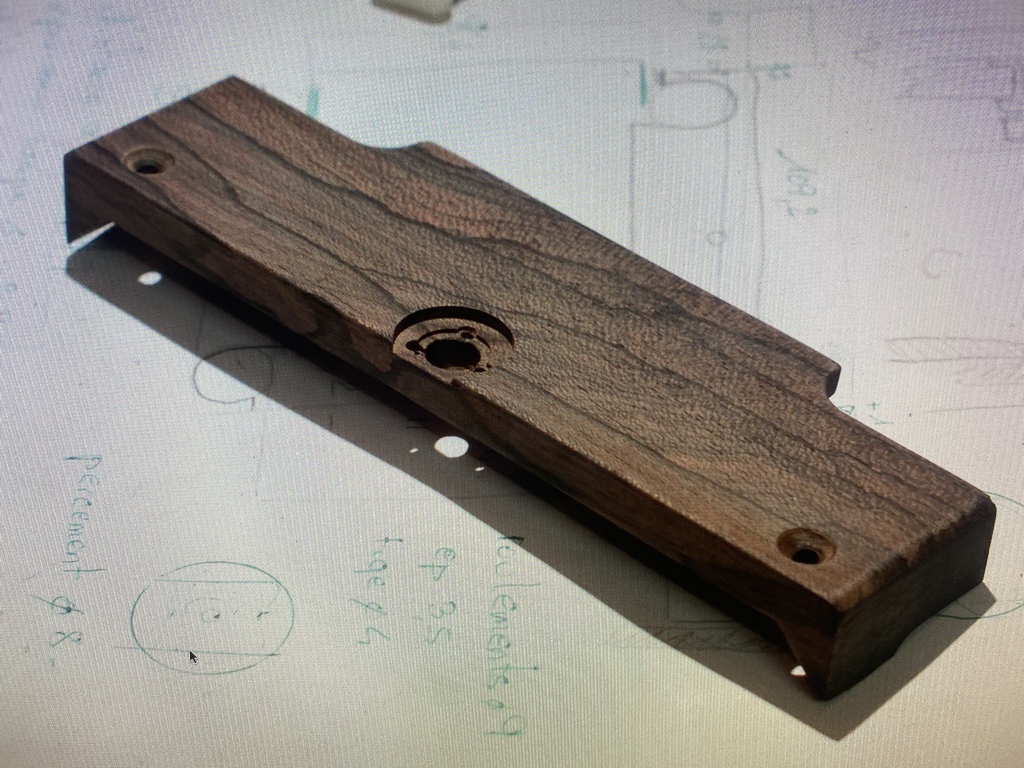

Quelques pièces bois et alu et résultat

J’ai photographié l’écran du pc ça doit pas être top en qualité

Il y a toujours un plaisir à faire les choses soi même
Même si tu ne peux rivaliser avec des gens qui ont plus de moyens et de temps que toi
Parfois le fait d’y consacrer plus de temps donne de meilleurs résultats
De toutes façons tu fabriques un truc unique

Salut les filles!

Zorro est de retour. Bon, à ma défense (d'éléphant - commençons light) je me suis fait virer et j'ai dû retrouver un nouveau job. Ca m'a demandé un peu d'attention, d'où absence temporaire. Je constate que dès que j'ai le dos tourné, les sujets deviennent très techniques. Ca me fait penser qu'au lieu de chercher illusoirement un chantier cap' de fabriquer le voilier parfait, je vais vous envoyer le cahier de charges plutôt :-) Je suis sûr que vous vous débrouillerez à merveille. Que des techniciens de haut vol ici! Tof.

Afin de modérer vos envolées techniques, j'en ai une petite (de question! A l'aise les préjugés...): sur le type de pont (bois + epoxy) de nos barques, quelle vous semble finalement la meilleure solution pour un antidérapant chouette, pas trop moche et facile à l'entretien? Ici c'est de la peinture + poudre, mais quelle crasse à la fin de chaque hiver! Comme depuis le réchauffement il ne fait plus que pleuvoir, voilà (photo) le résultat de 4 mois sur un ber. Il y a de quoi se pe(i)ndre.

PS: Ils sont marrants les Hollandais. Au club oùkonest ils ont décidé d'ajouter des pontons latéraux cet hiver. Si mon Pédalo se retrouve en effet à la flotte depuis une semaine, les pontons eux ont été attaqués au Yémen et, après s'être remis de leurs émotions, font le tour d'Afrique maintenant :-) Je suppose qu'ils y seront pour l'hiver prochain? Entre-temps il faut être équlibriste chevronné pour atteindre la partie piétonne àpd du bateau. Pas d'eau ni électricité non plus et "force majeure pour tout le monde" afin que tu ne te mettes pas en tête de faire de ton nez.
Malins?
Et comment!

On voit en effet de beaux moisis
Presque champignonesques
Je t’envies presque

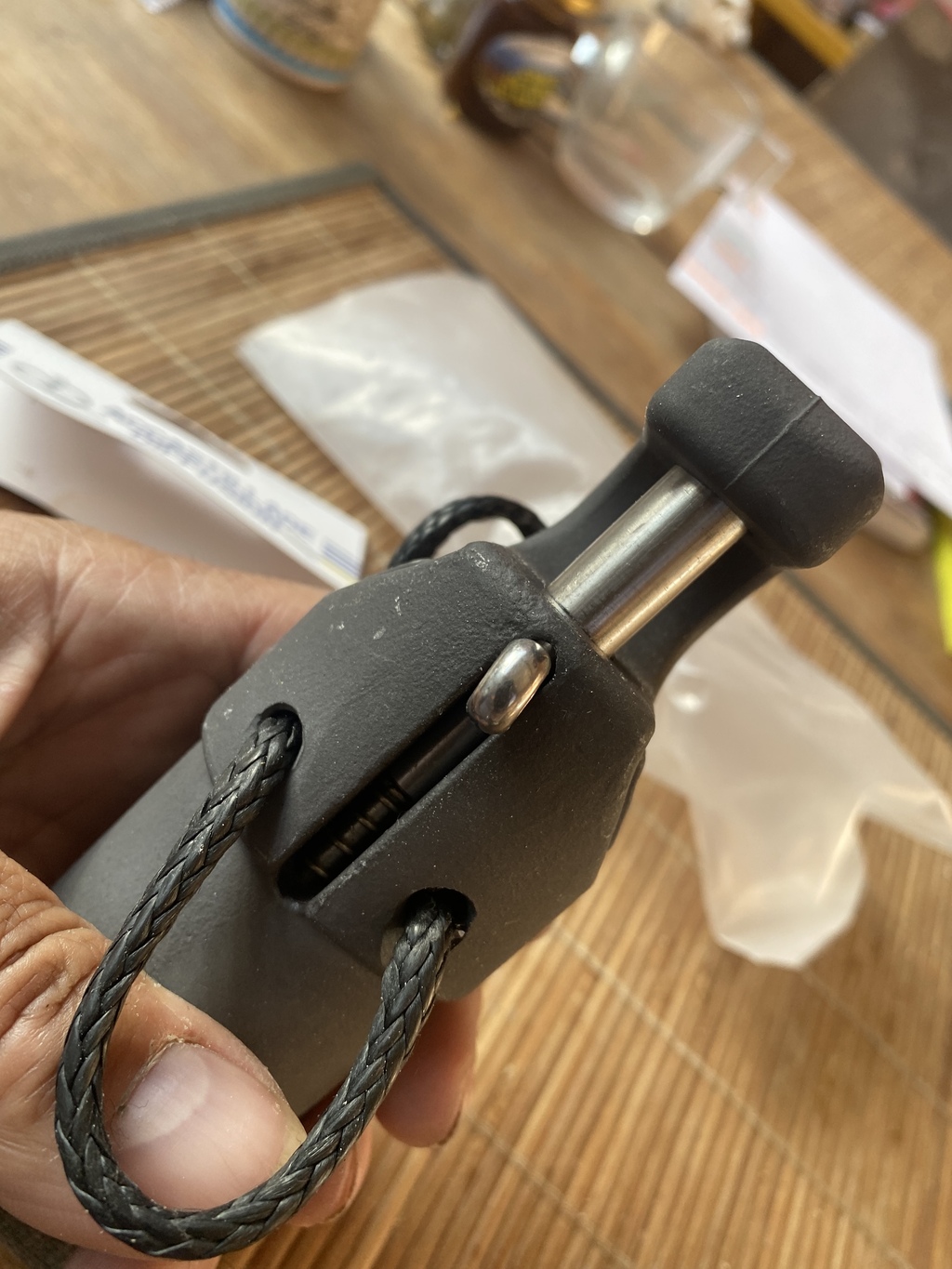

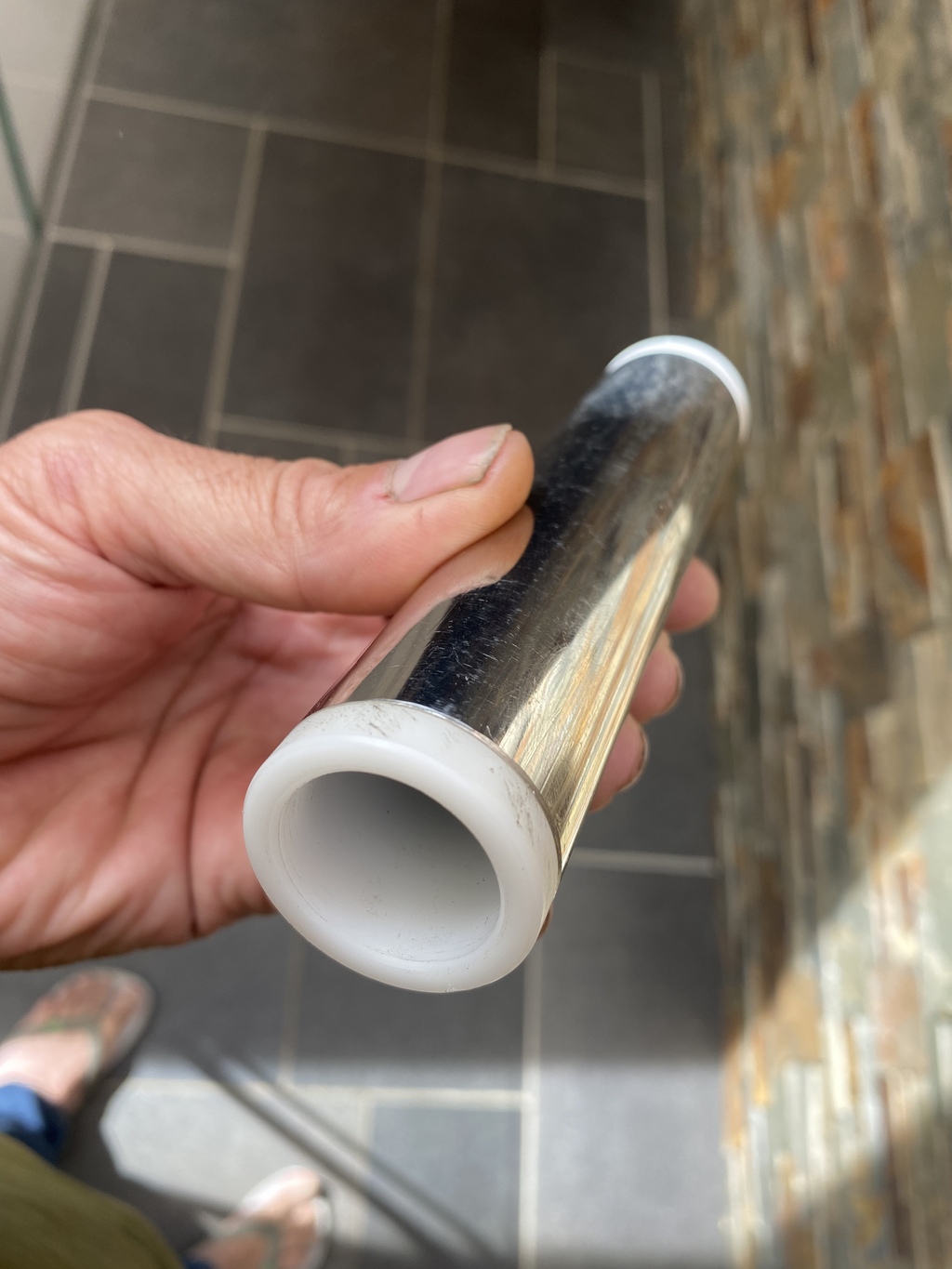

En réponse tardive à ta question de vendr, Narb, les anneaux de friction font partie des lazy jacks.
Pas de barbers en place pour l'instant. Je suppose qu'ils pourraient entrer dans l'équation après avoir tâté le spi asymétrique

Super boulot. Bravo.

parfait :). beau boulot!

Tu parles comme un livre

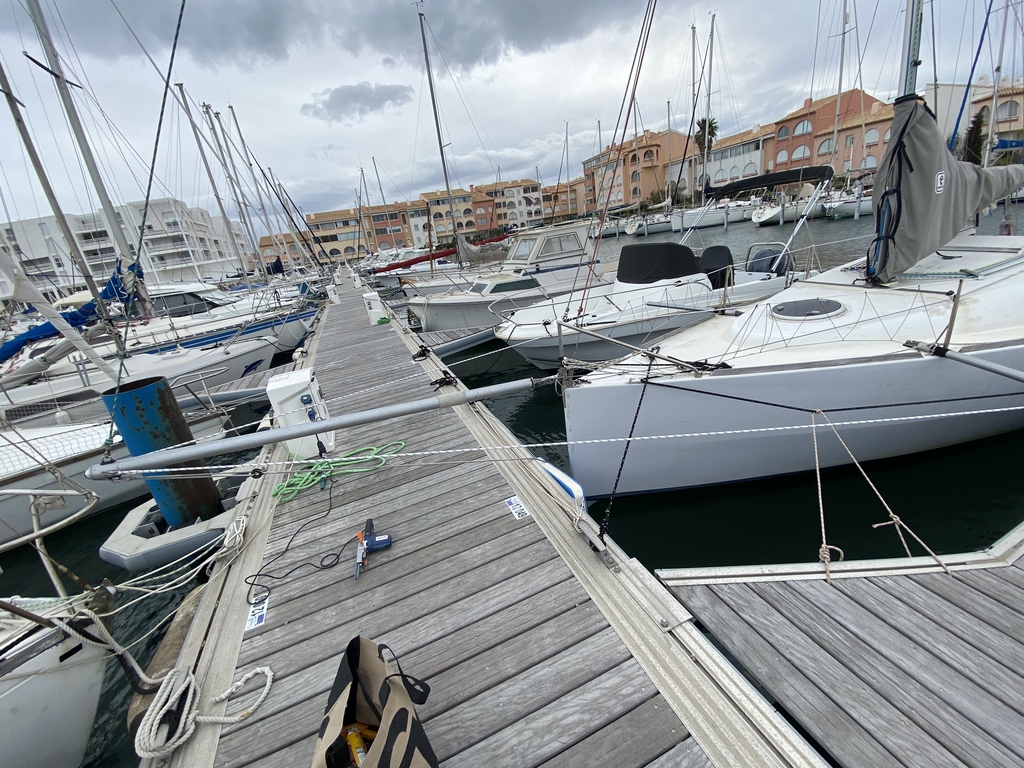

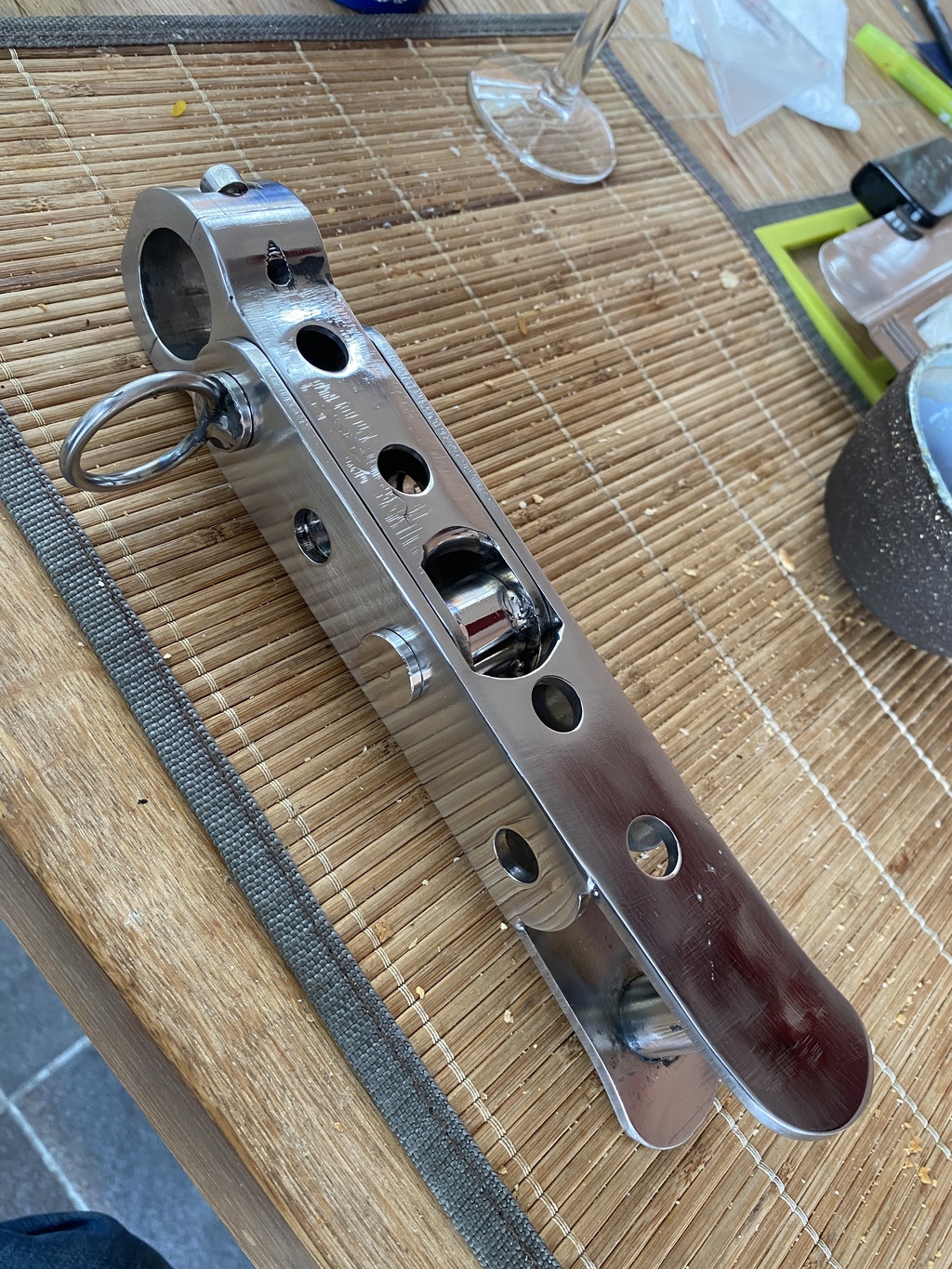

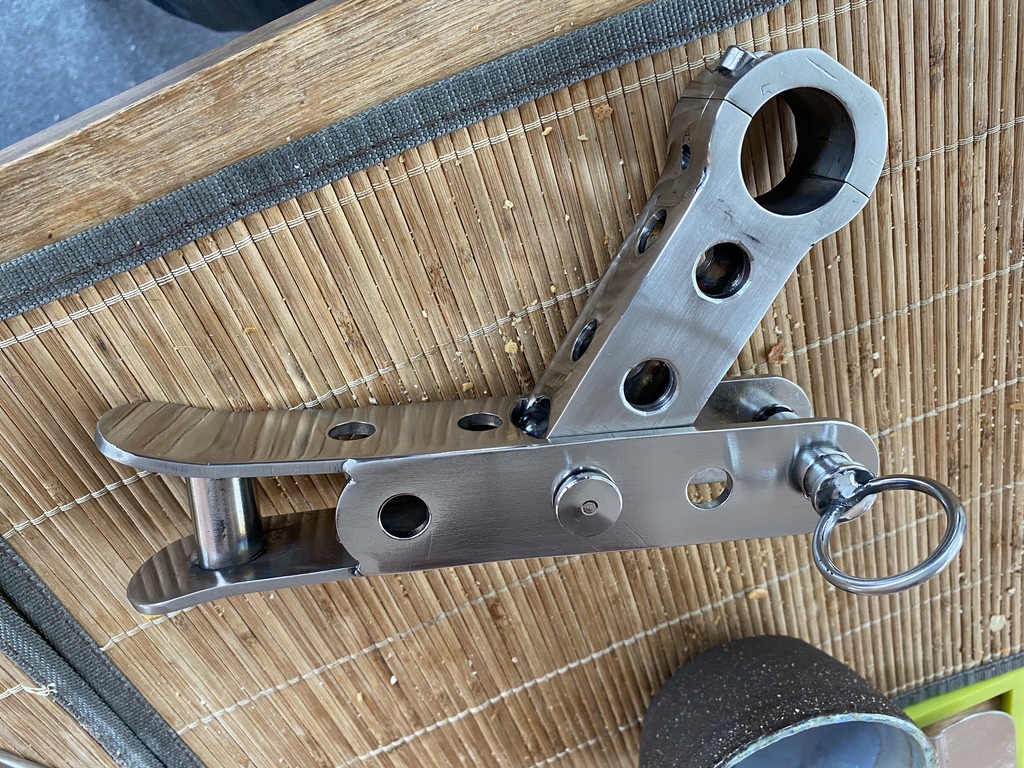

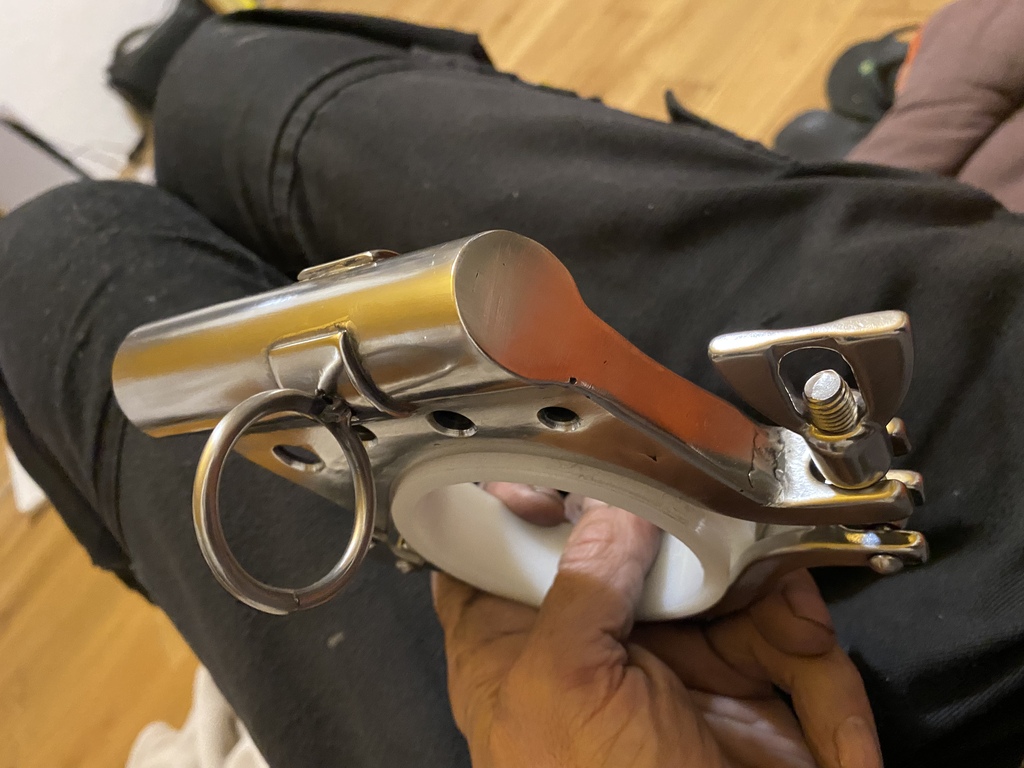

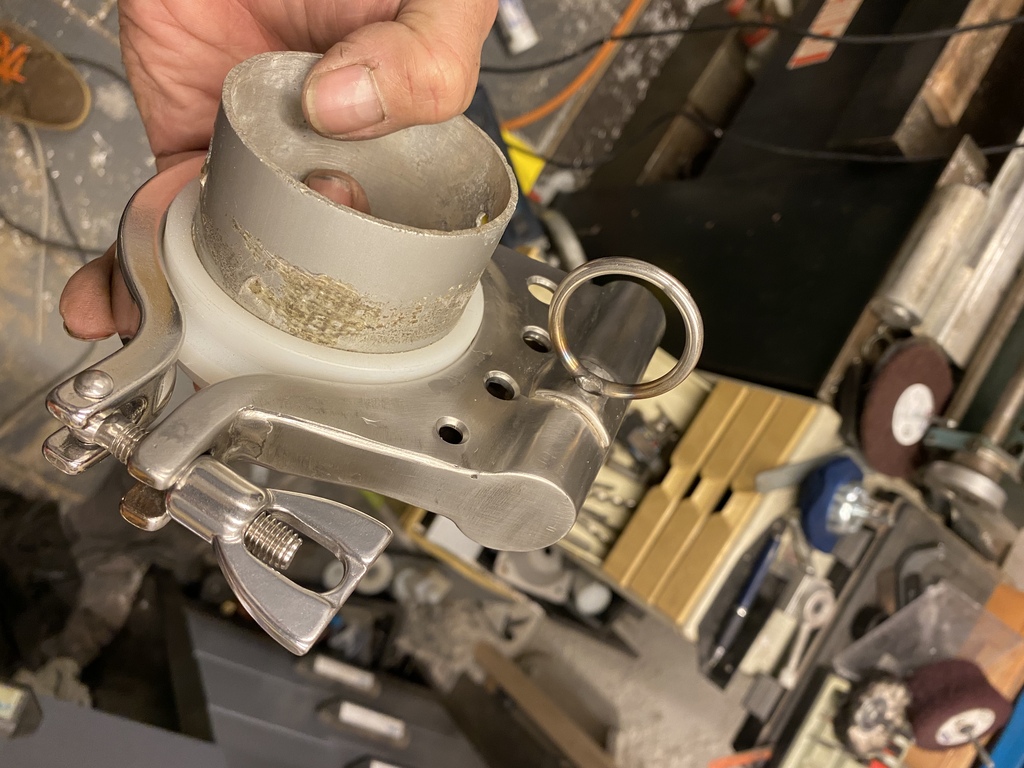

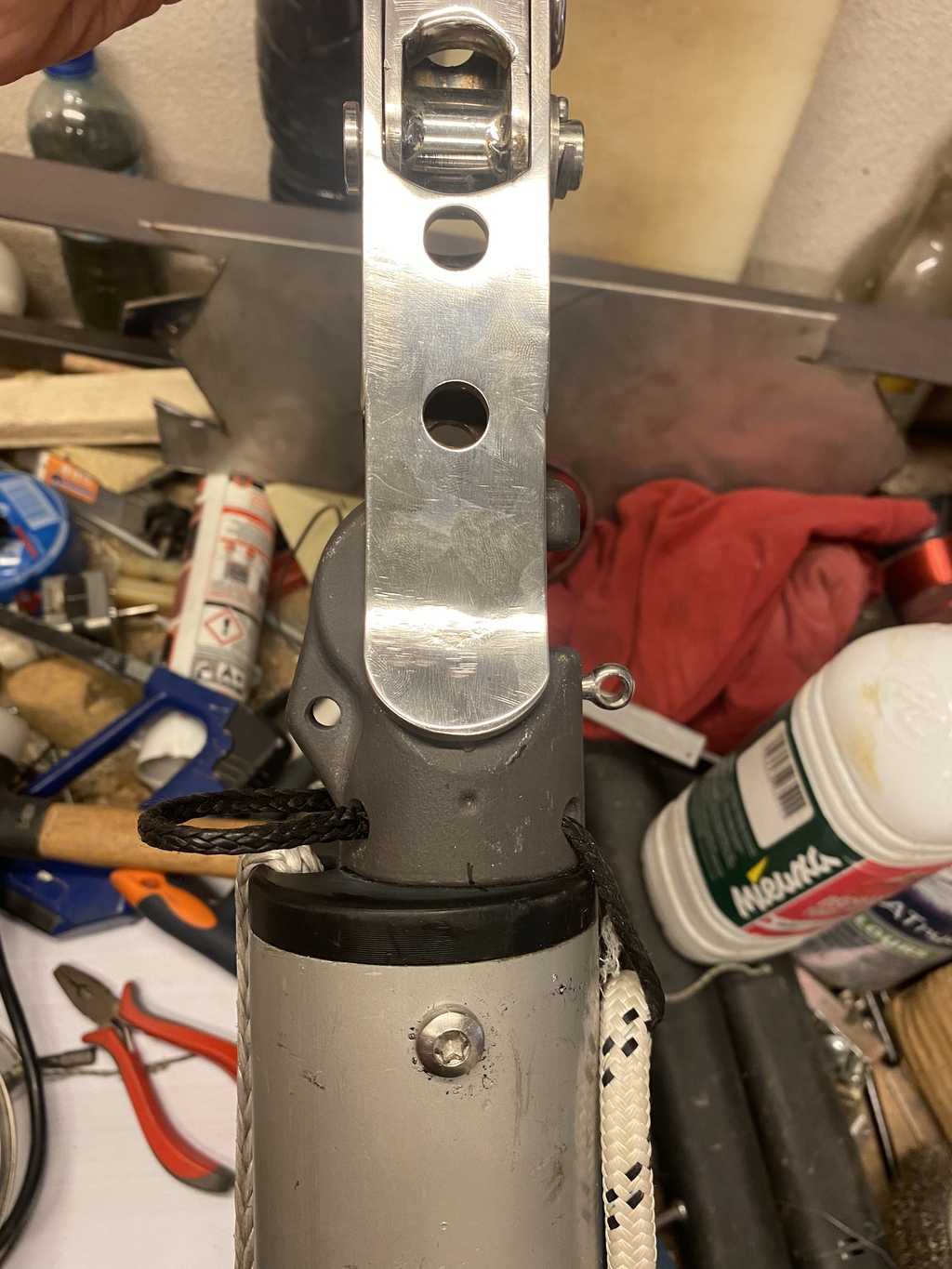

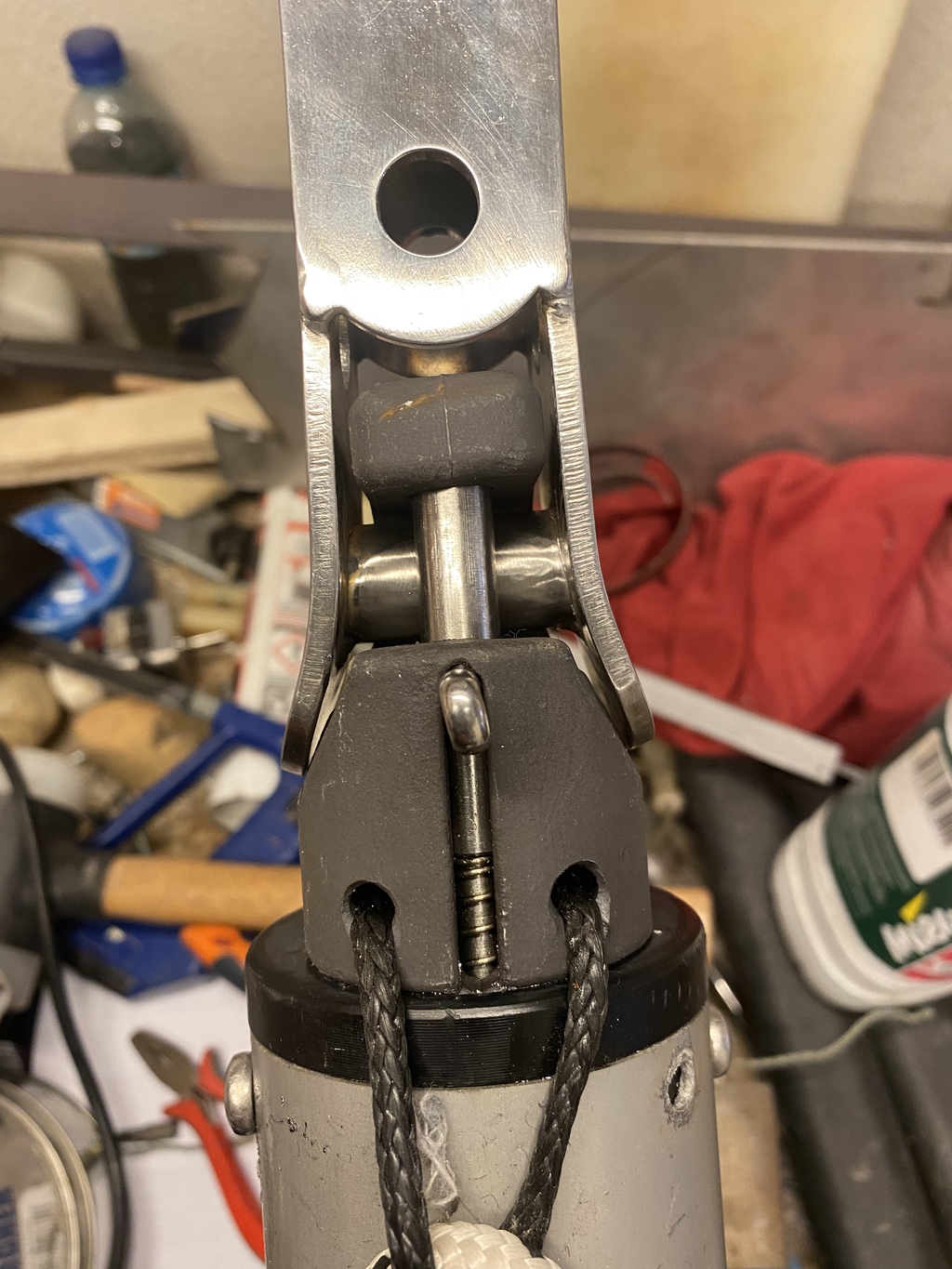

Passage au bateau et essais
Seule en utilisant l’articulation
Elle se range nickel sans dépasser

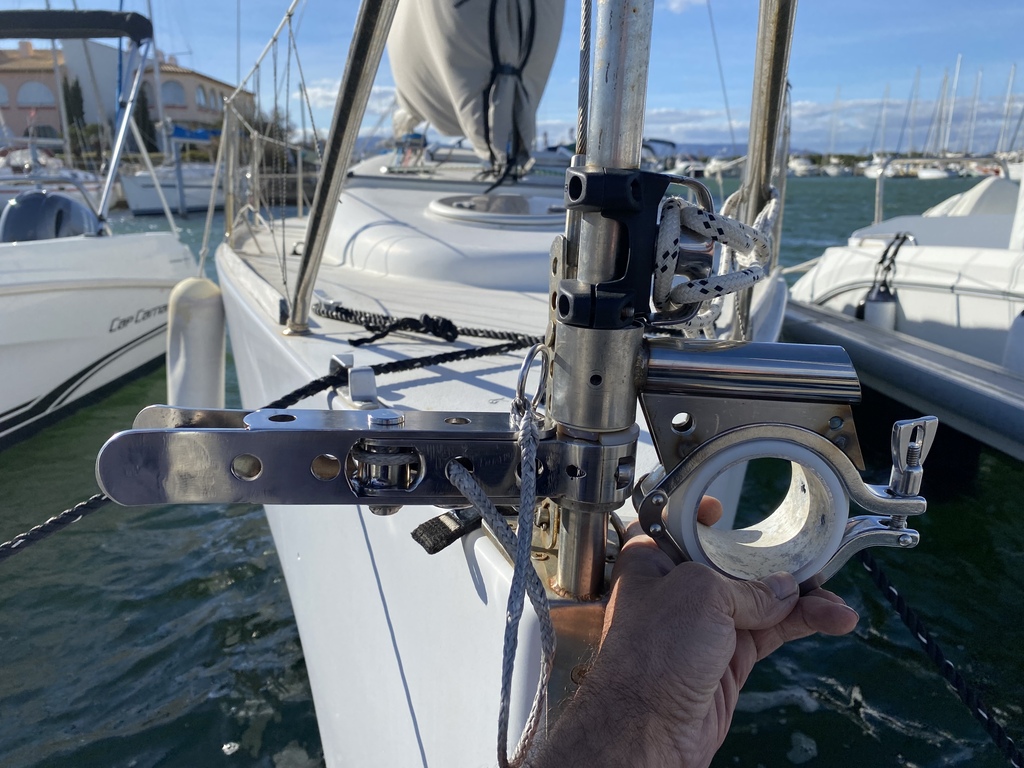

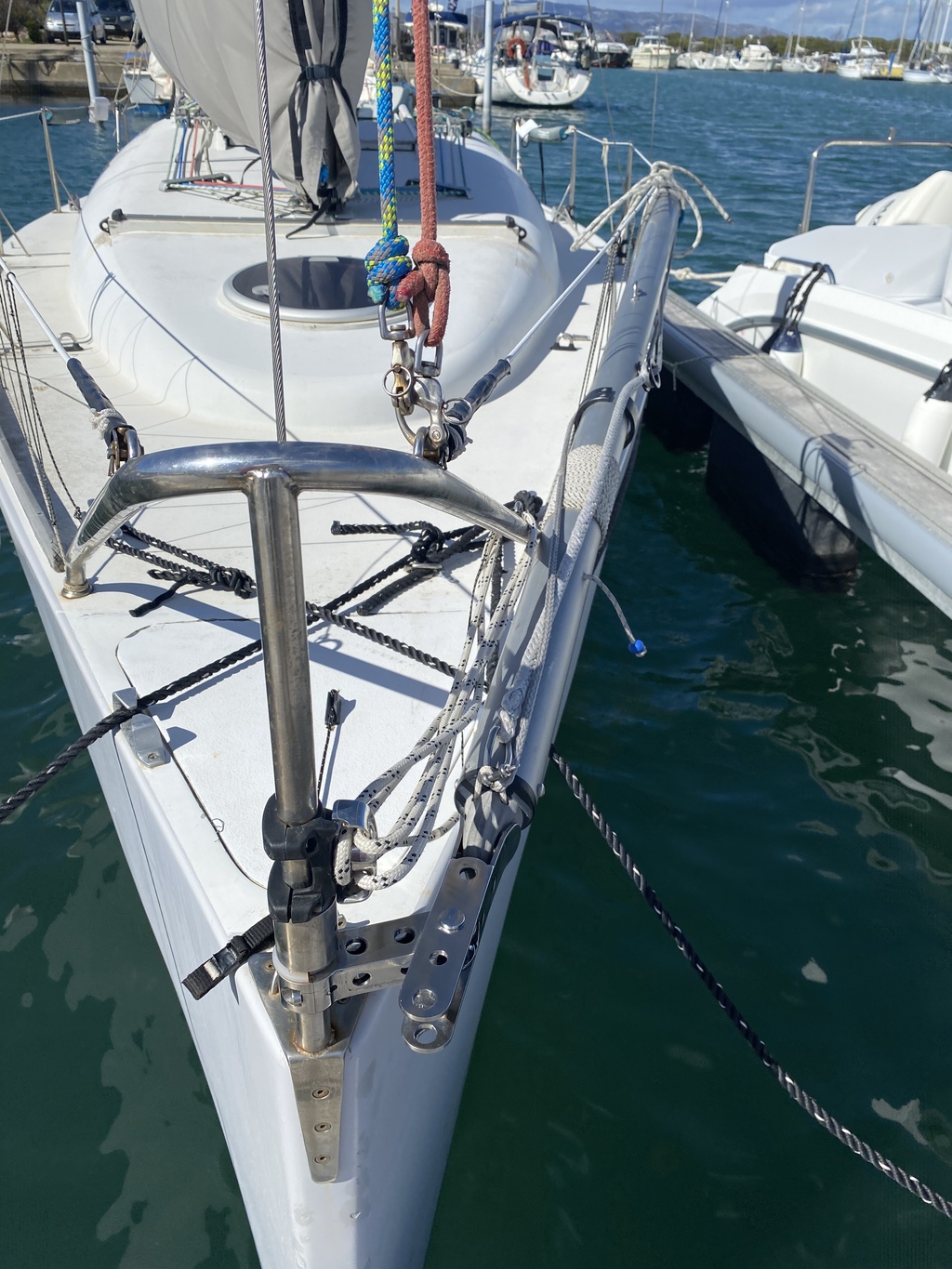

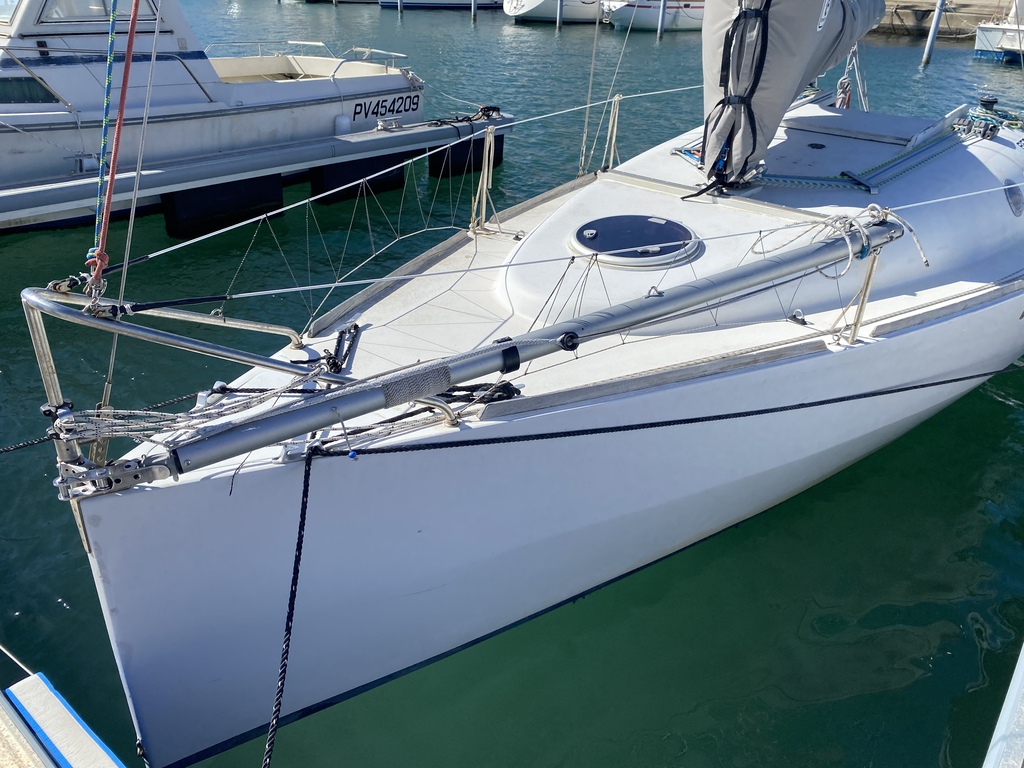

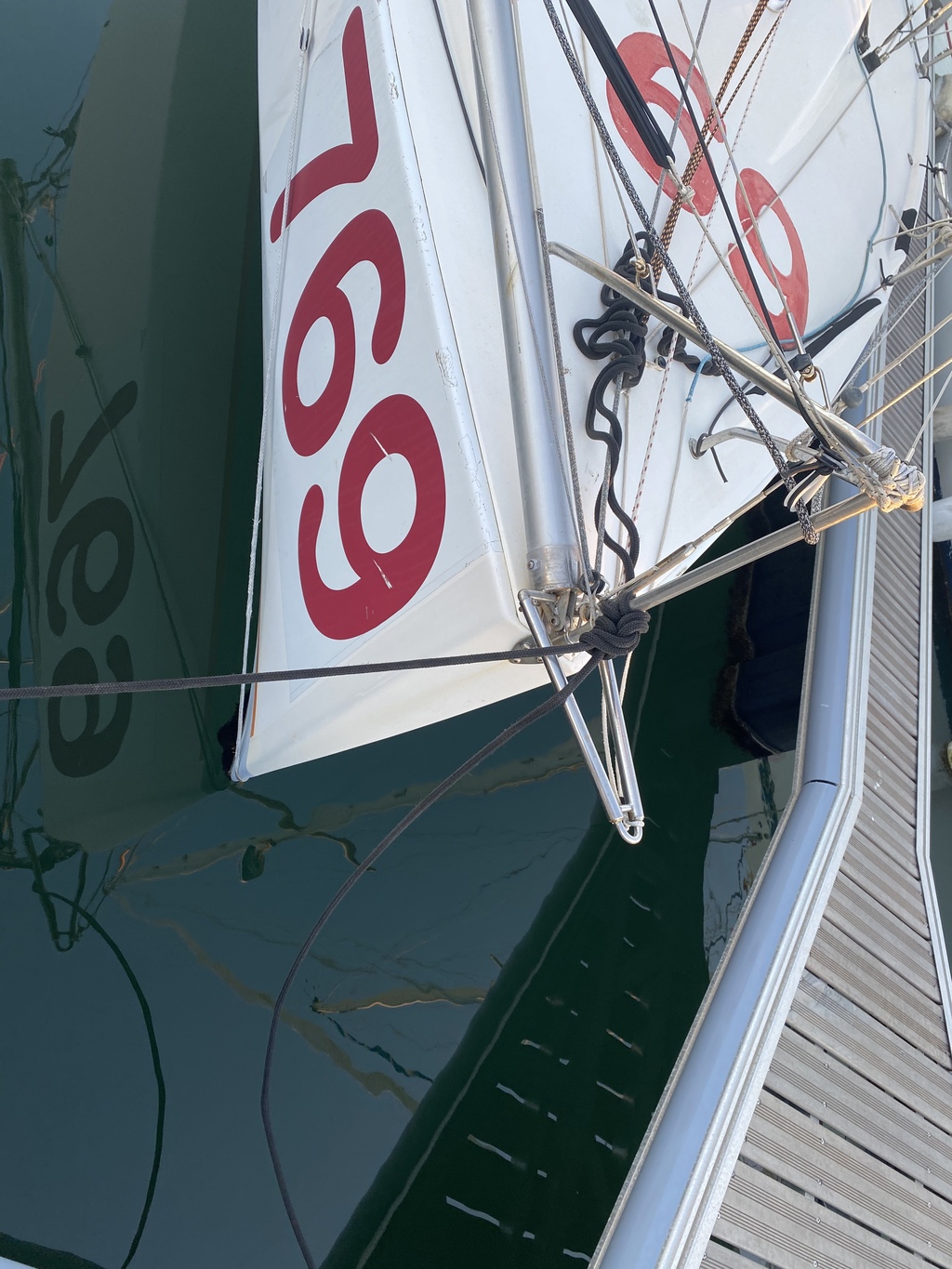

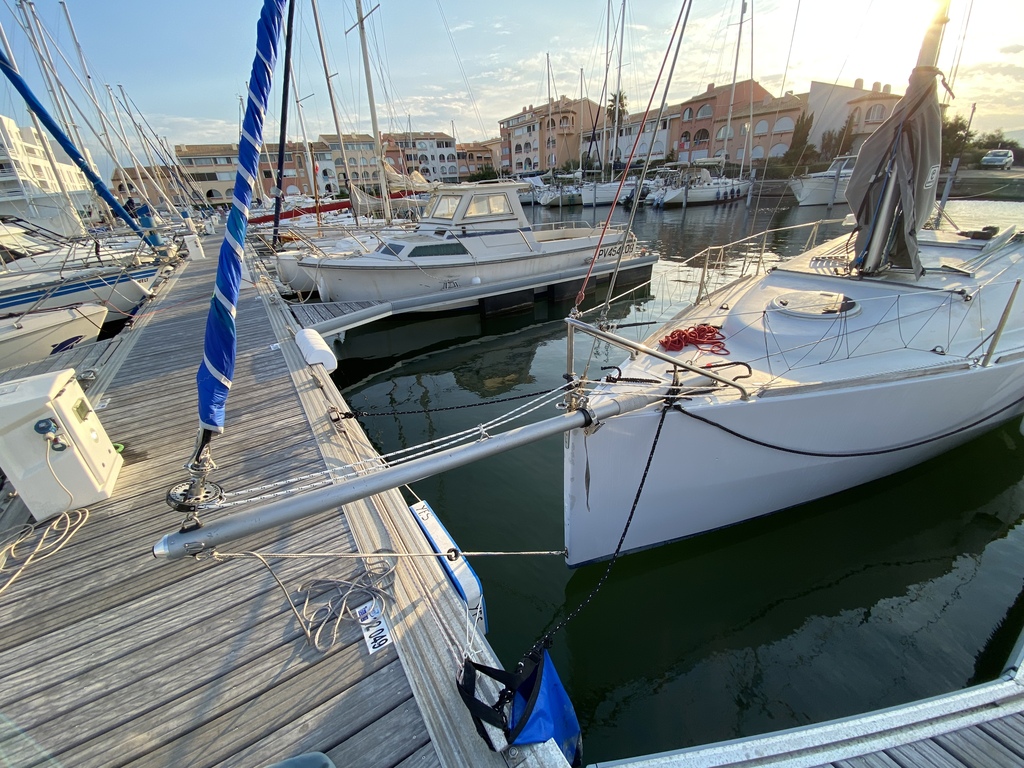

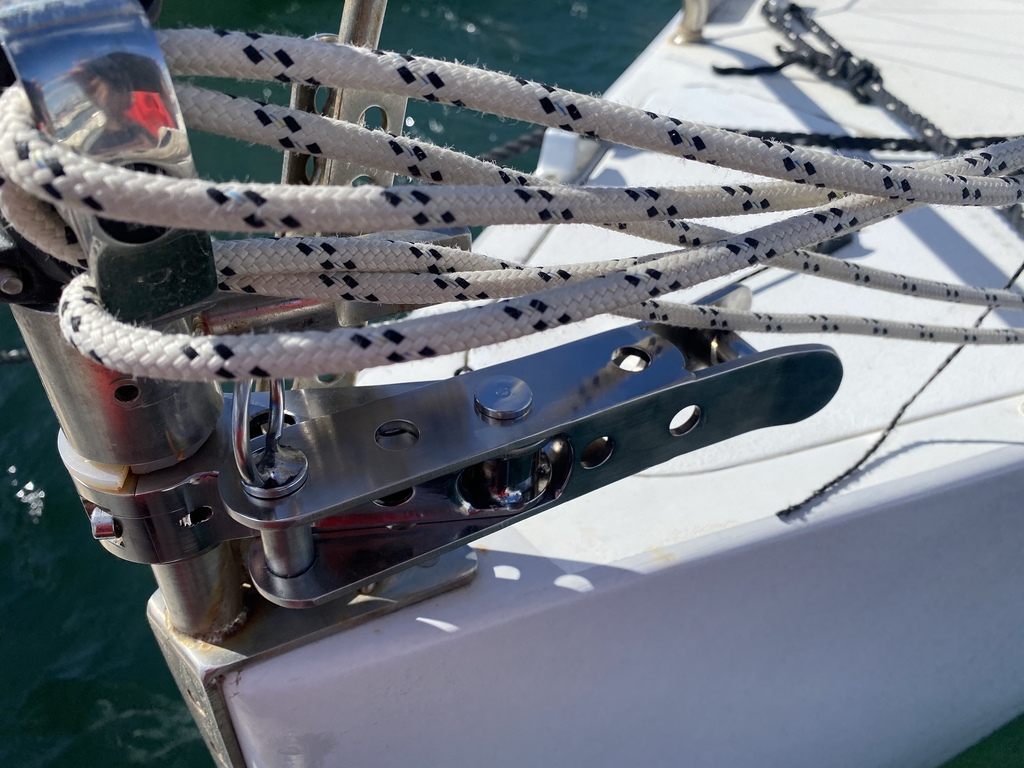

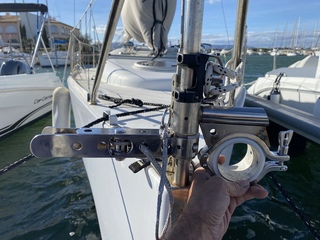

Première photo

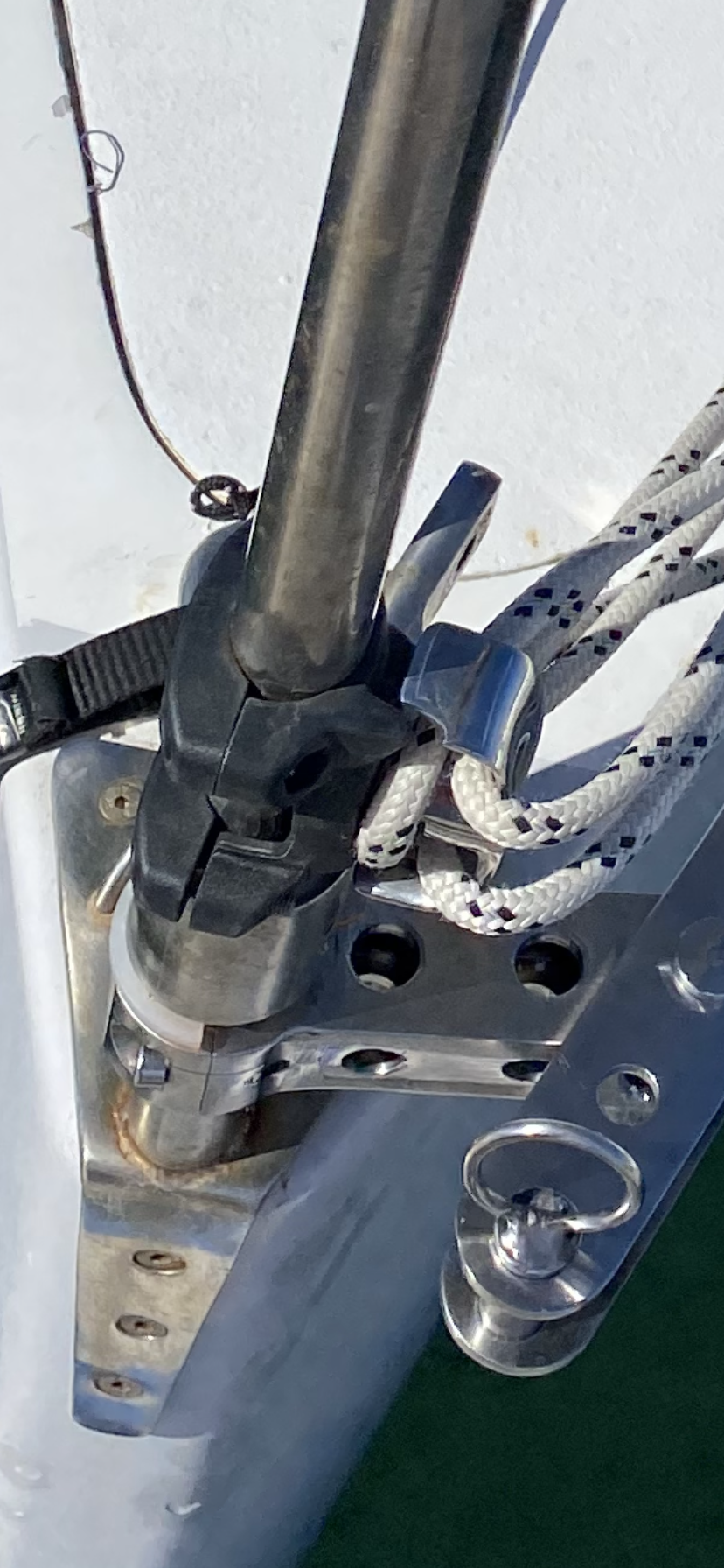

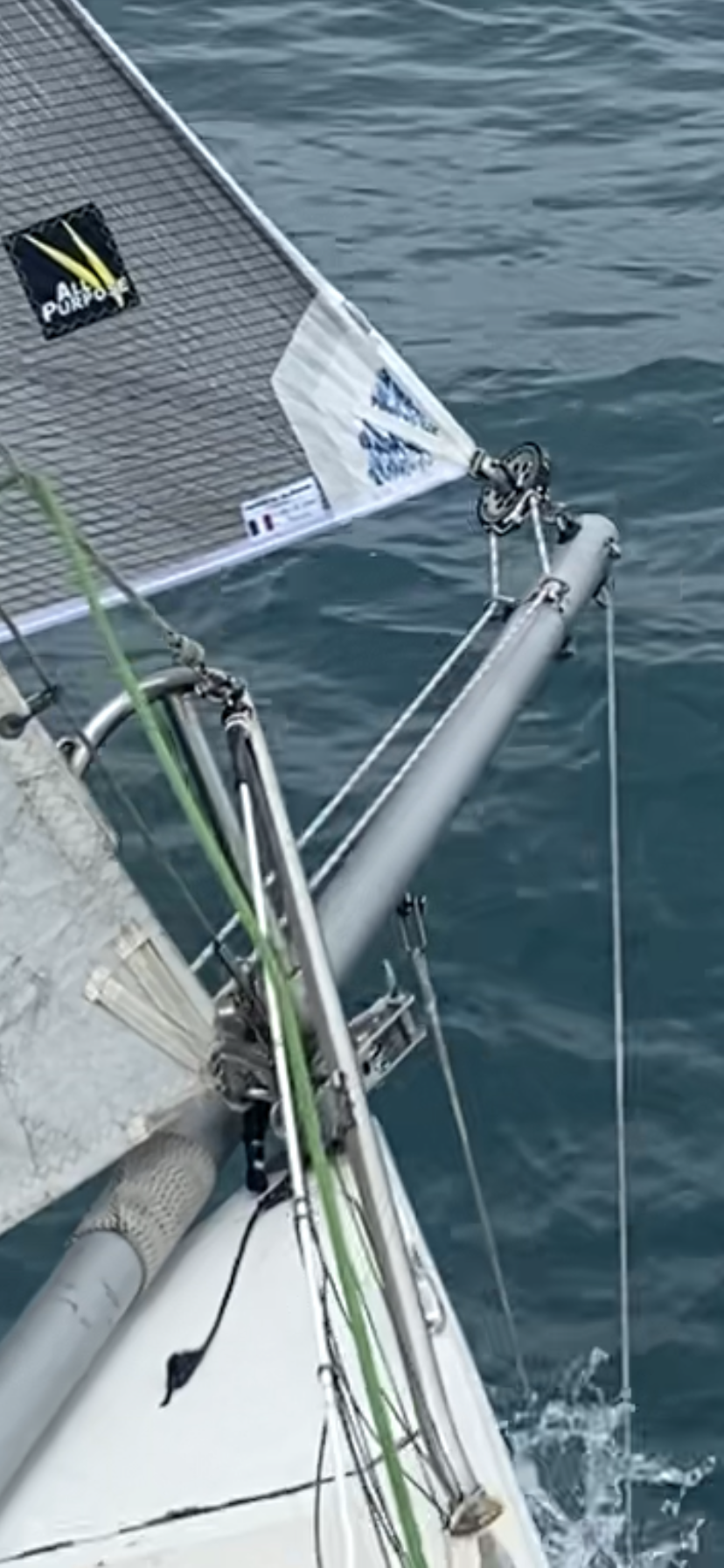

Avec le bout dehors dans l’axe on voit de suite l’intérêt de l’articulation on dépasse vachement

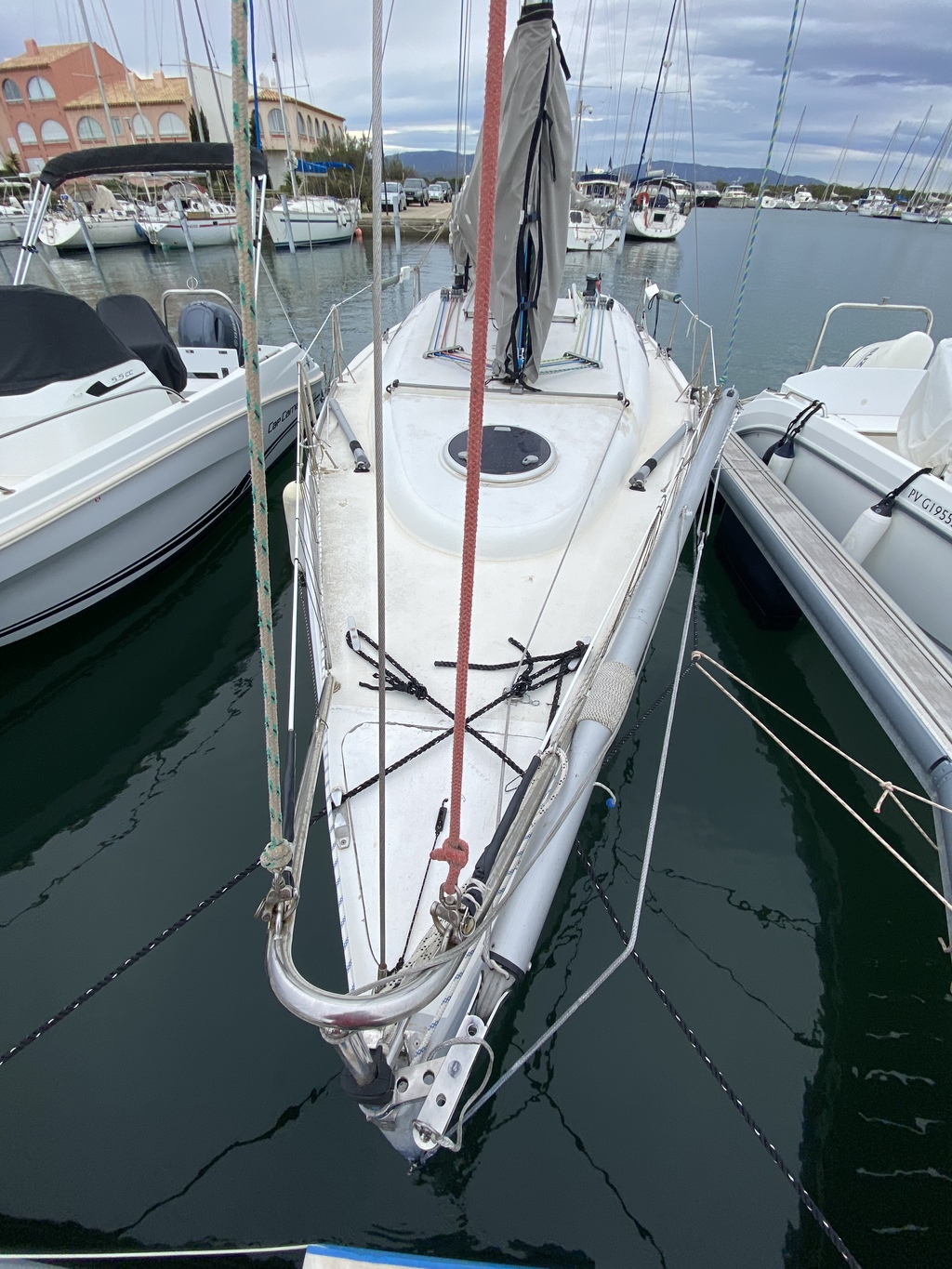

Deuxième photo
Avec le bout dehors range et le long et la pièce déverrouillée
Le bout ne touche plus au tube arrière du balcon
Bref c’est nickel bien mieux que ce que j’imaginais

Il faut que je mette un bout pour éviter de perdre la clavette

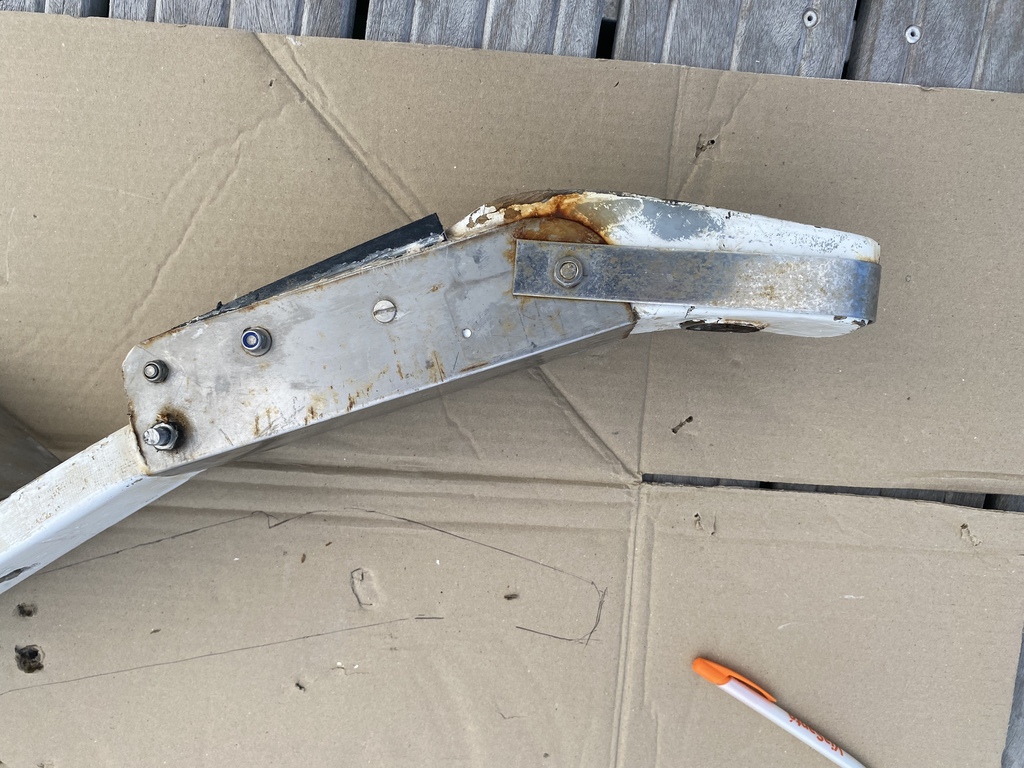

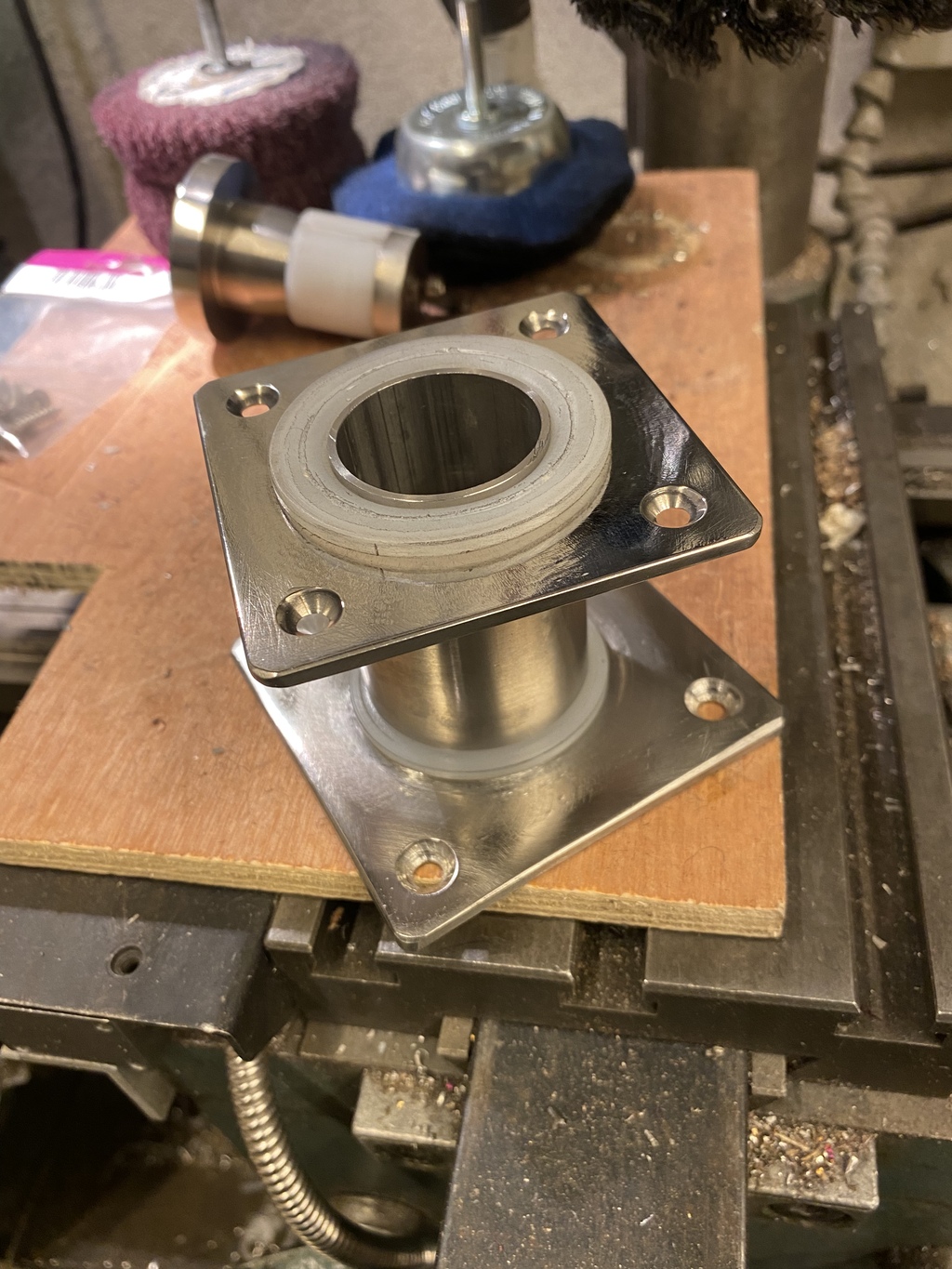

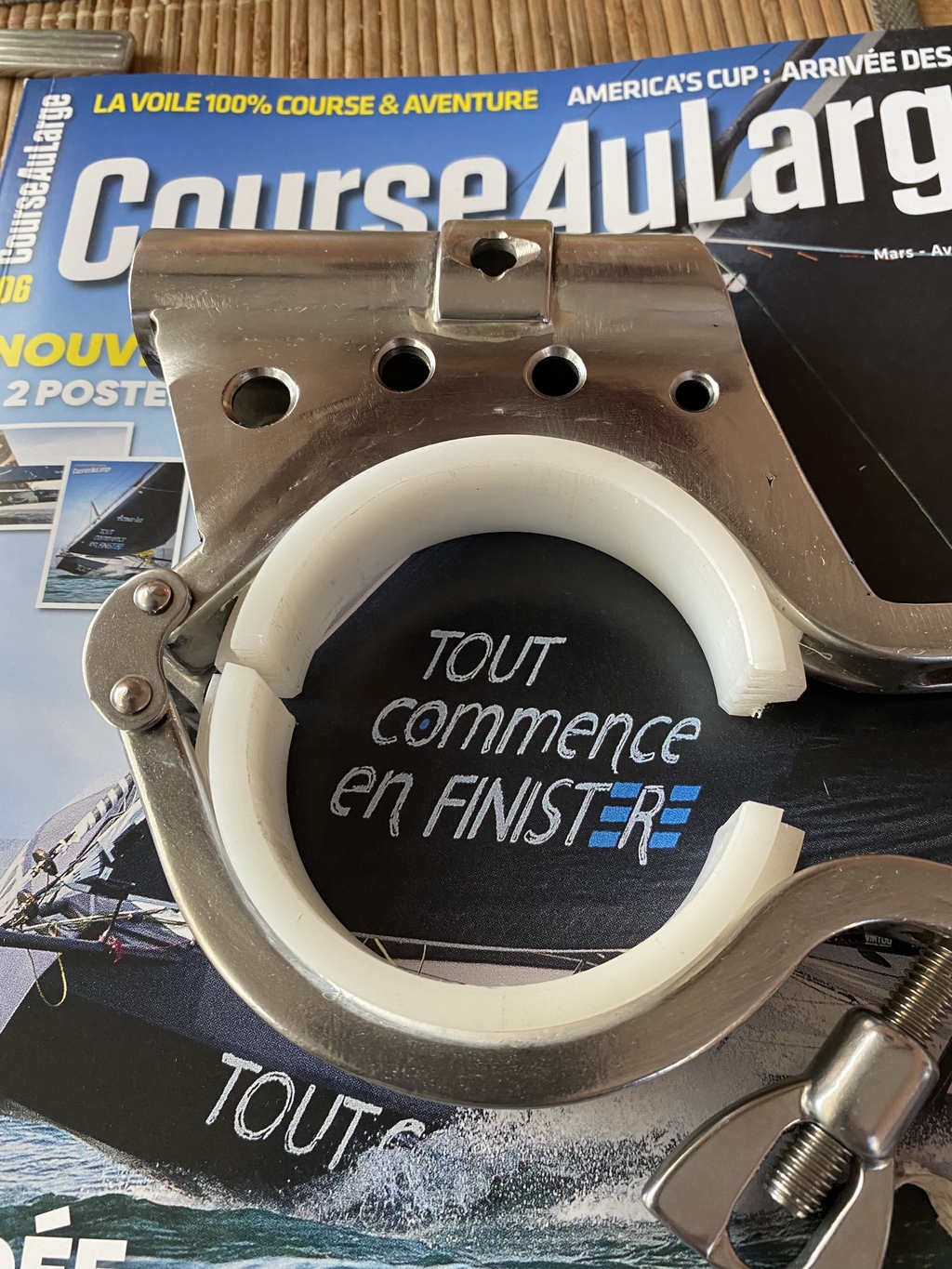

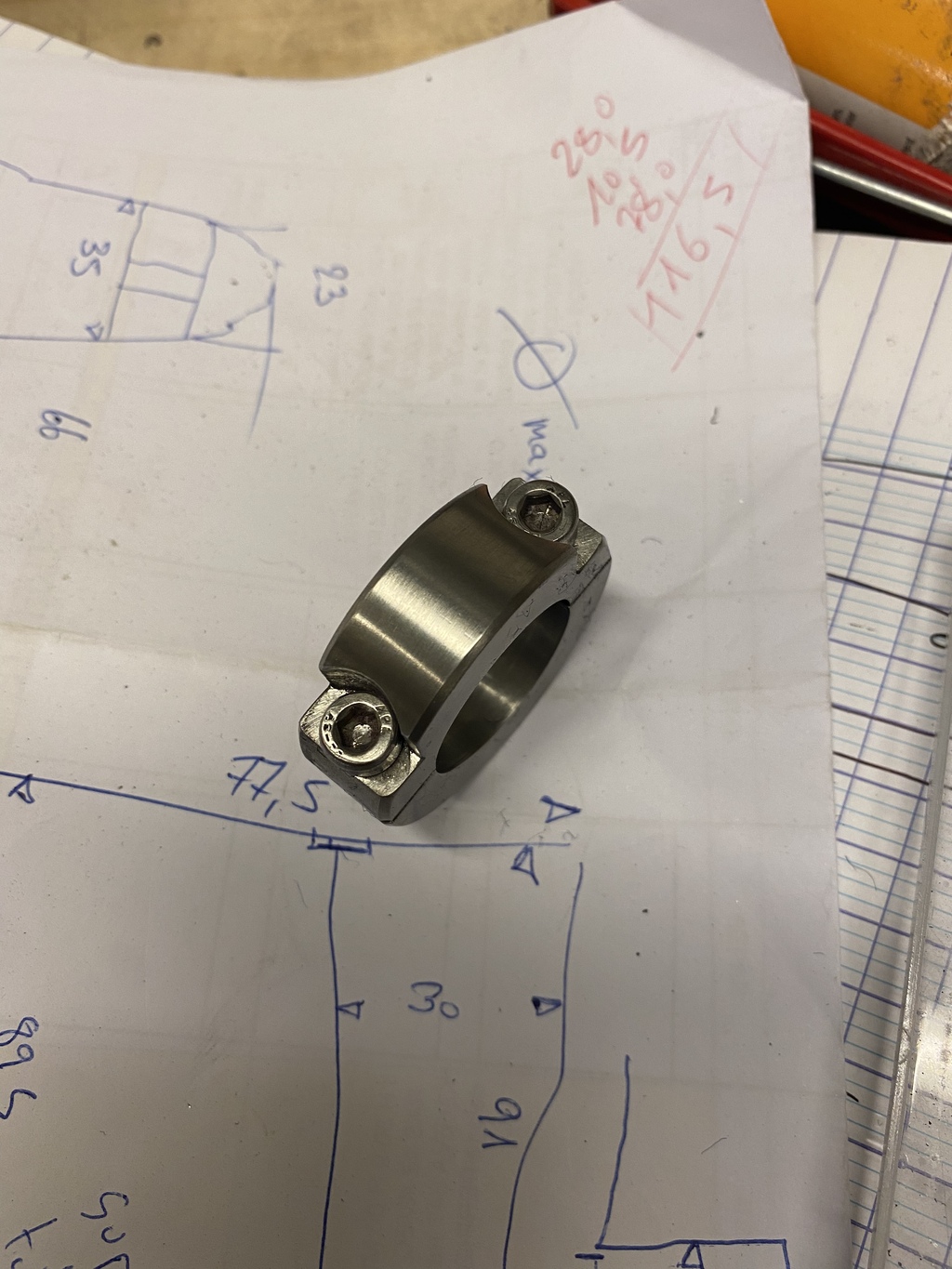

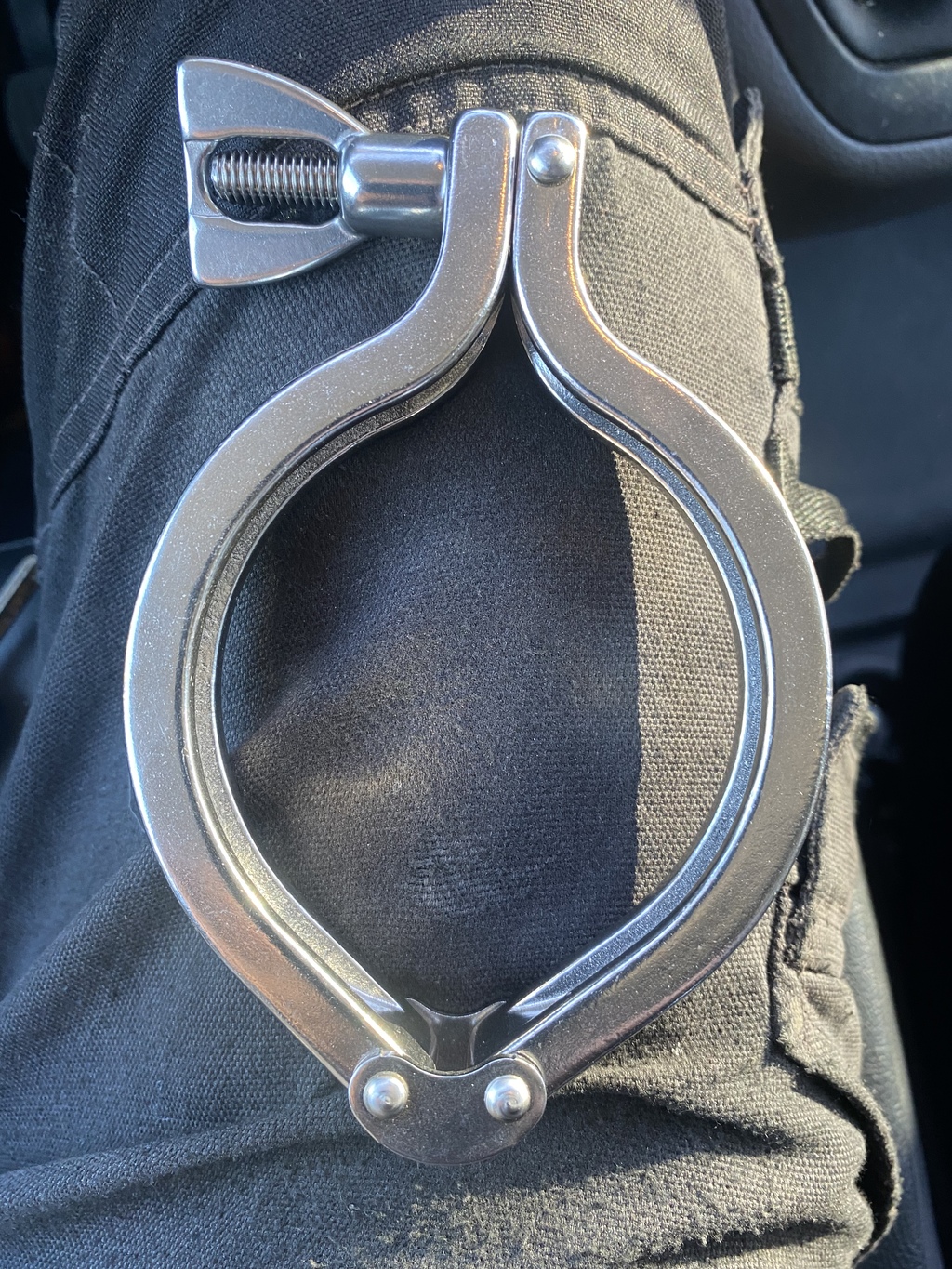

Voilà cher cow-boy, il me reste à refaire le collier du bout fixe au pont qui est avec une sangle et que je vais faire avec un collier articulé tout inox
Ce sera la suite
D’abord montée au mât ce week-end peut être posé anemo et bastaques si le vent se calme car ça fait 3 semaines qu’on a 40 a 50 noeuds avec quelques accalmies en semaine
On fait avancer nos affaires c’est cool
Ton bateau vient de retrouver son milieu naturel et bientôt son escalier

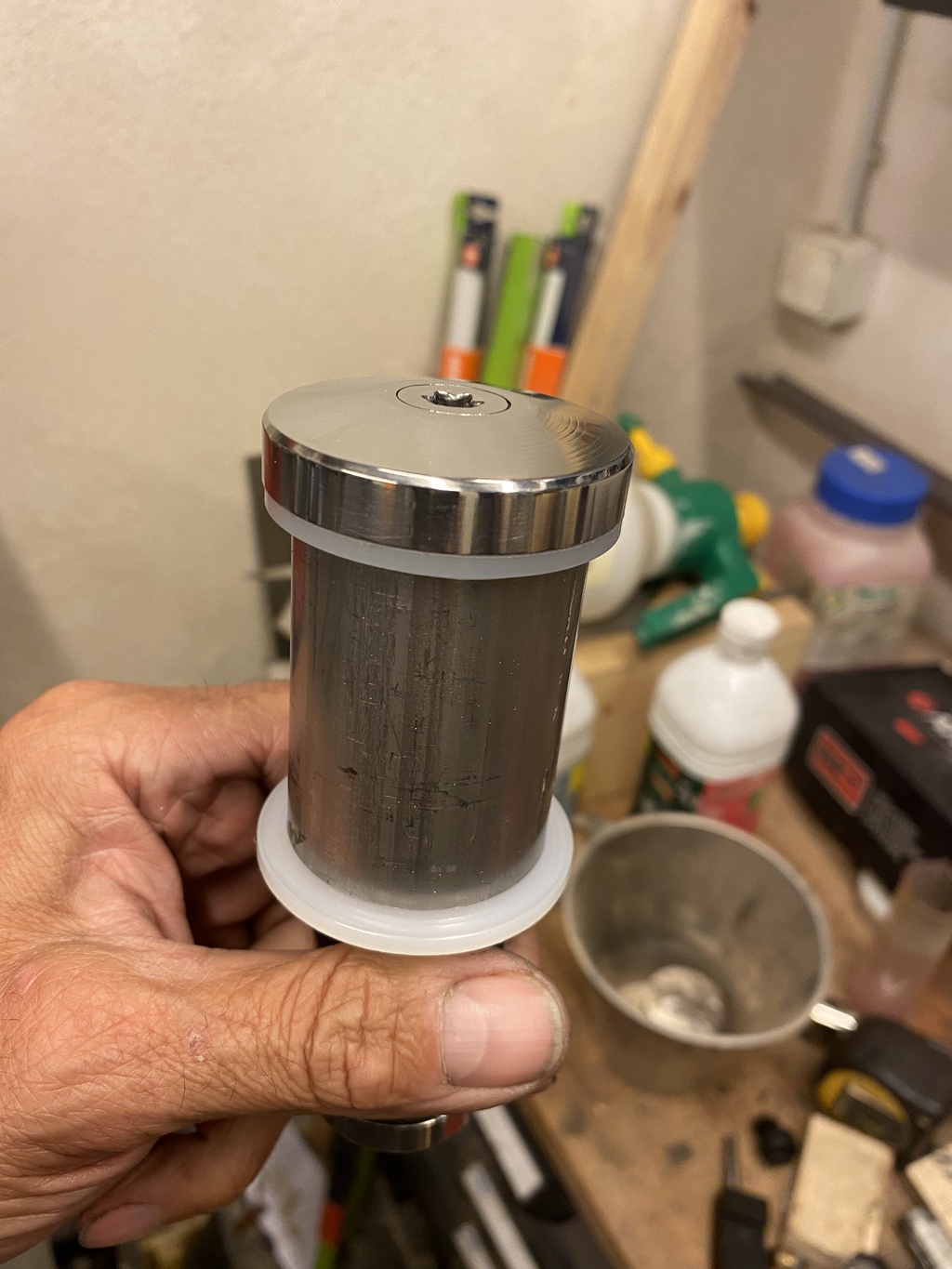

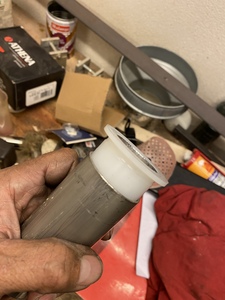

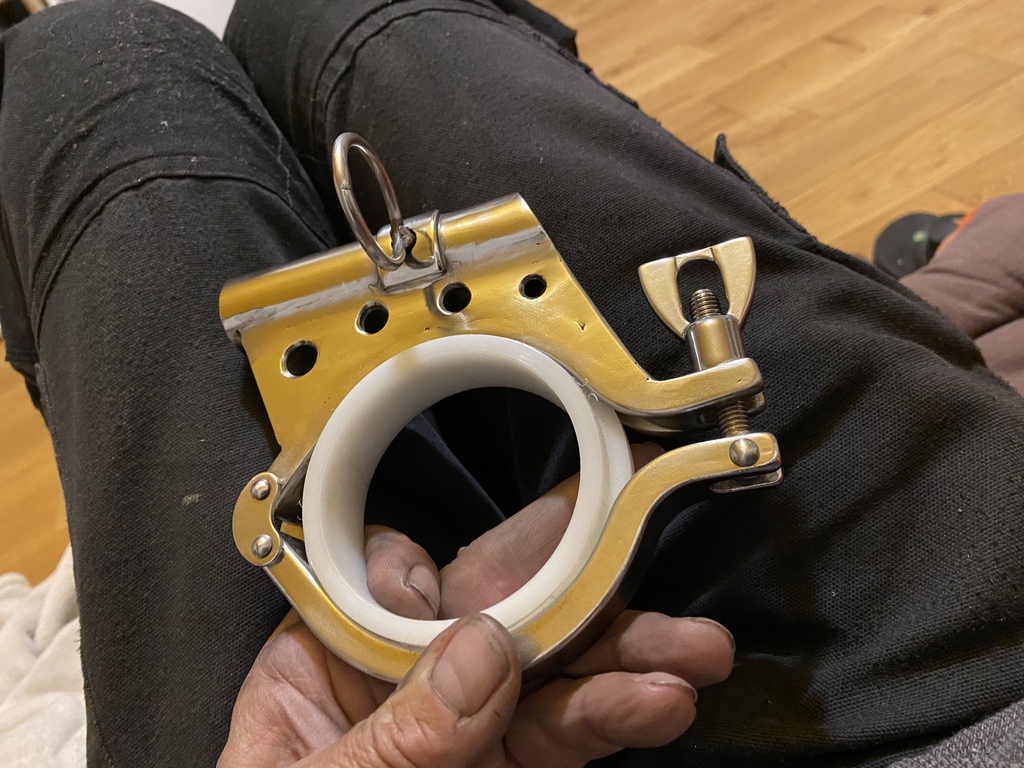

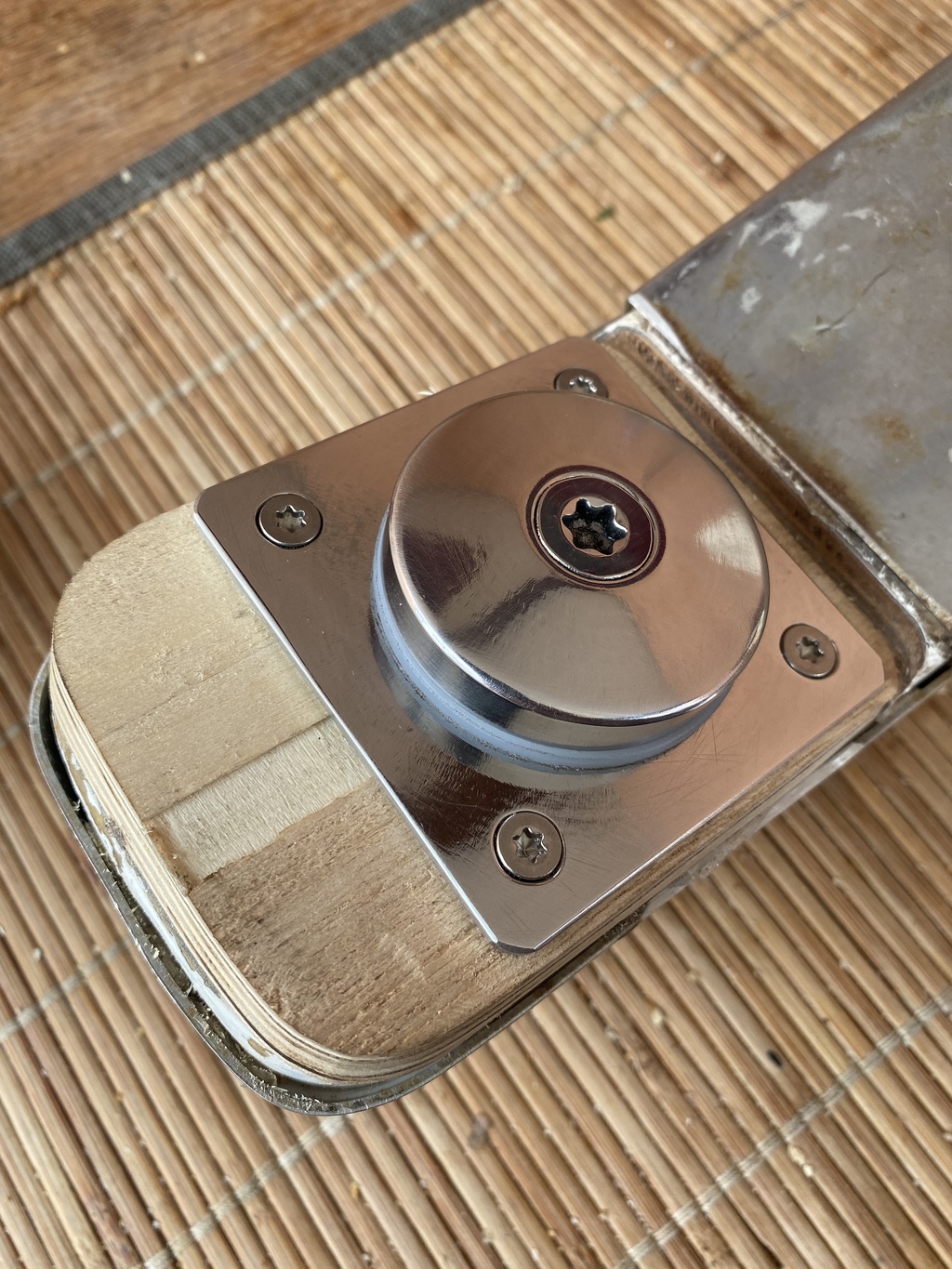

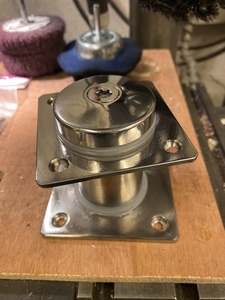

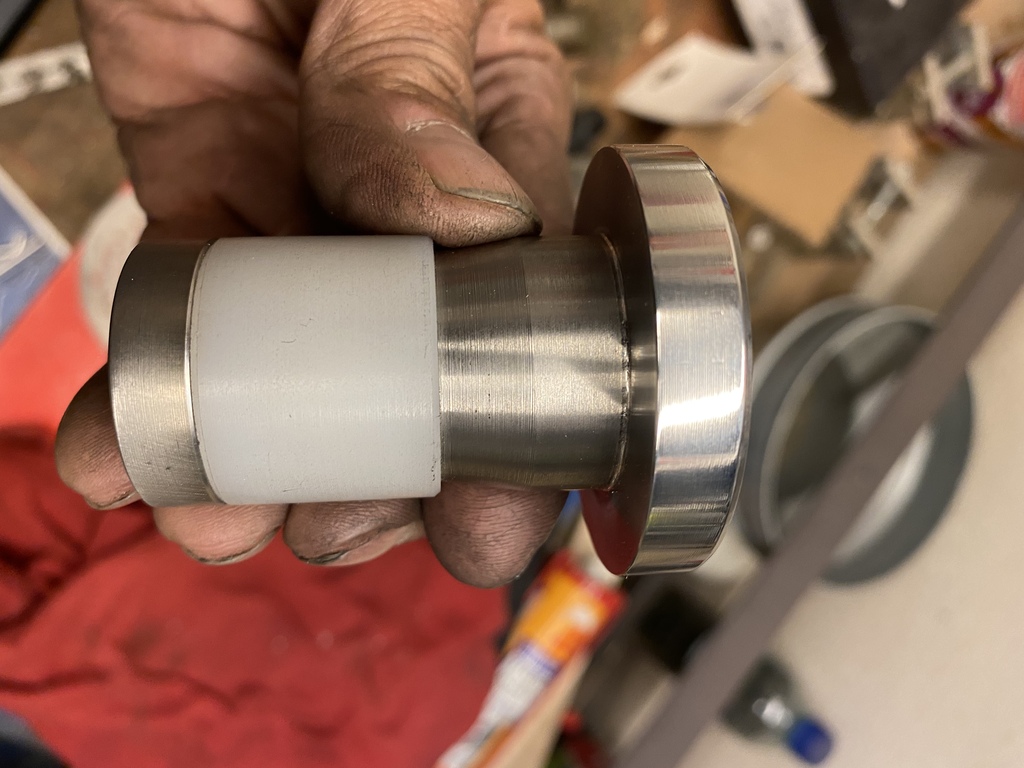

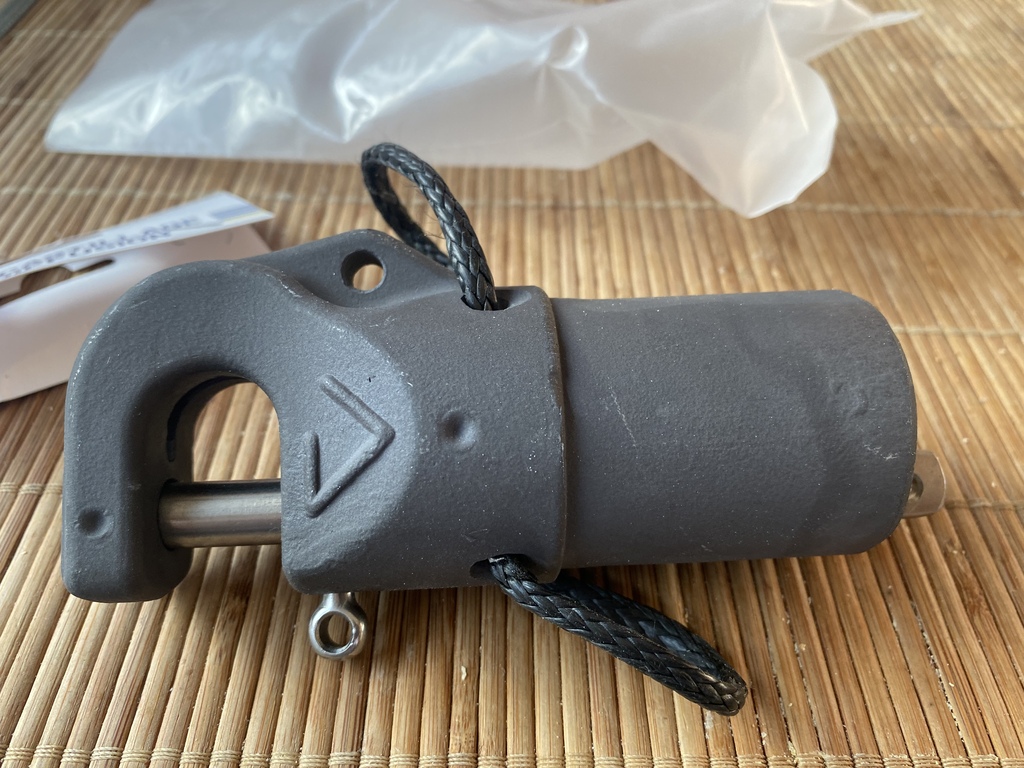

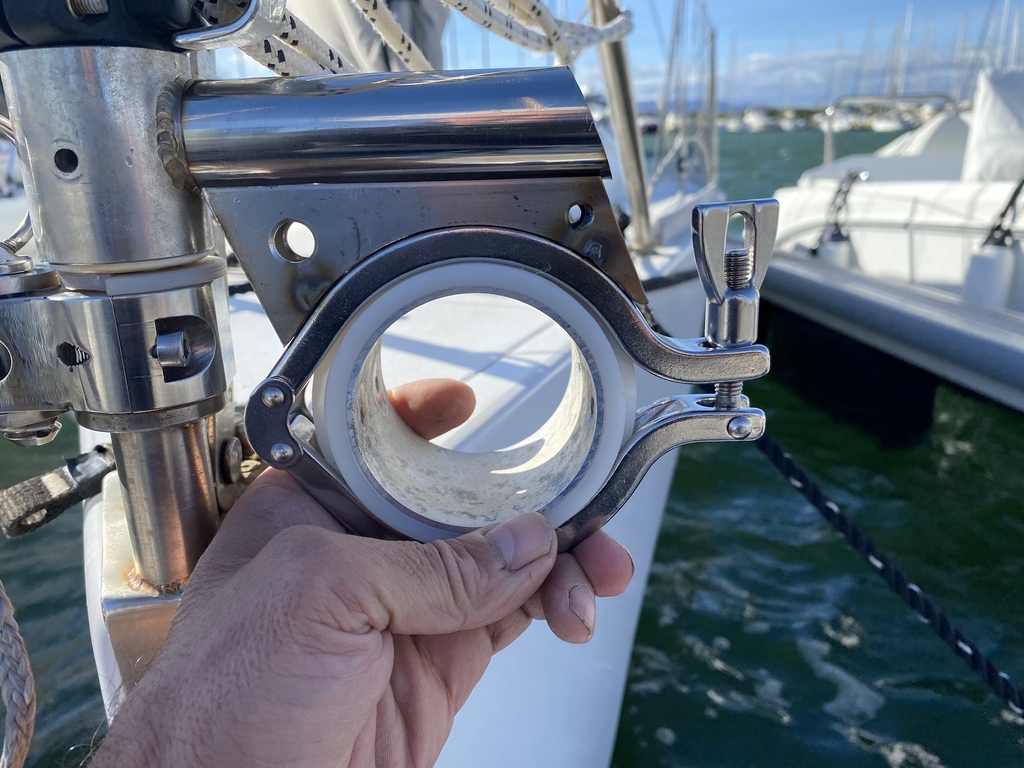

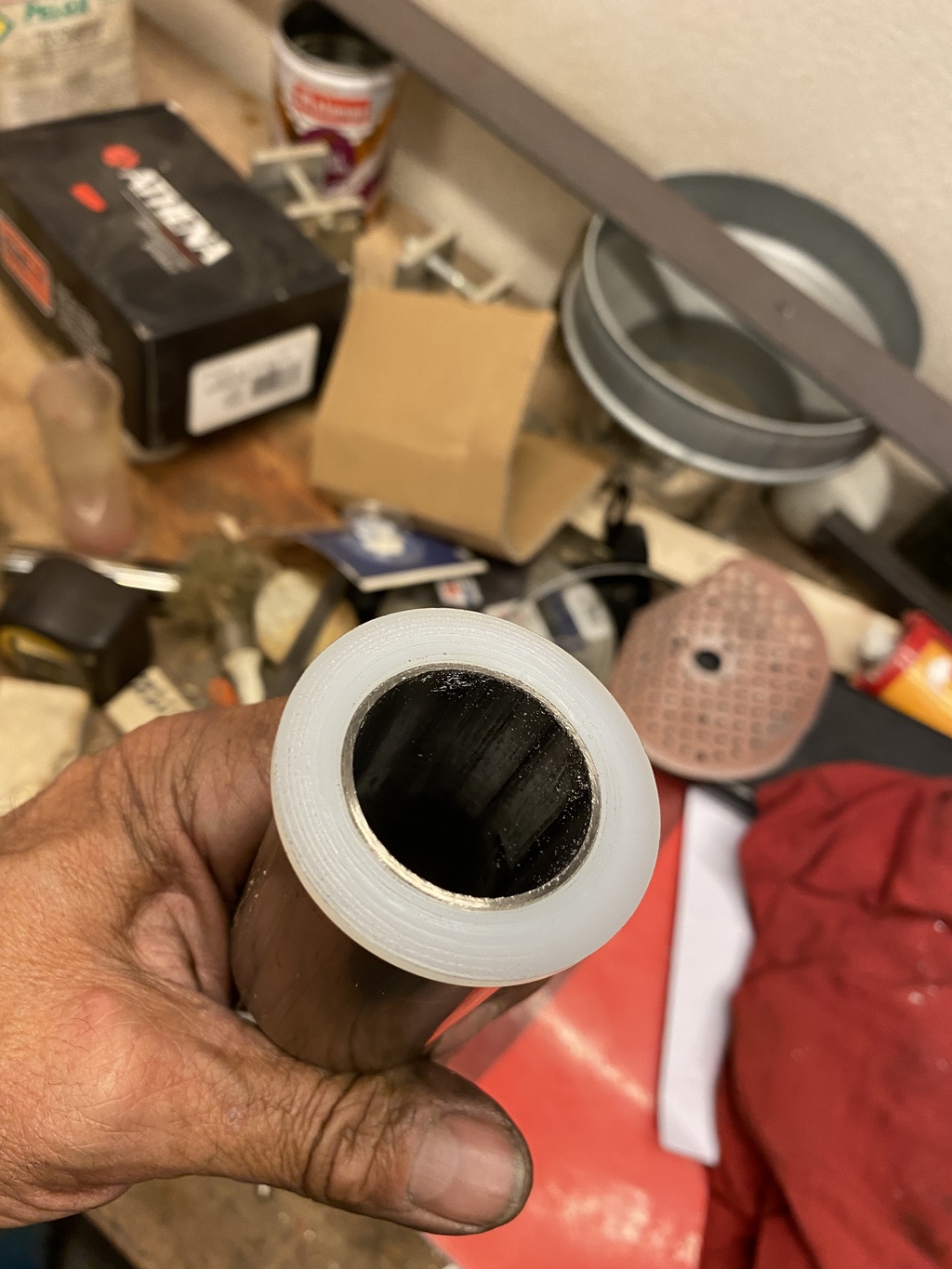

J’ai toujours la fix avec du plein qui me sert à mettre l’anneau quand je suis en fix pont

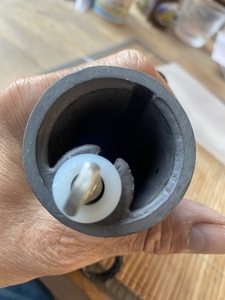

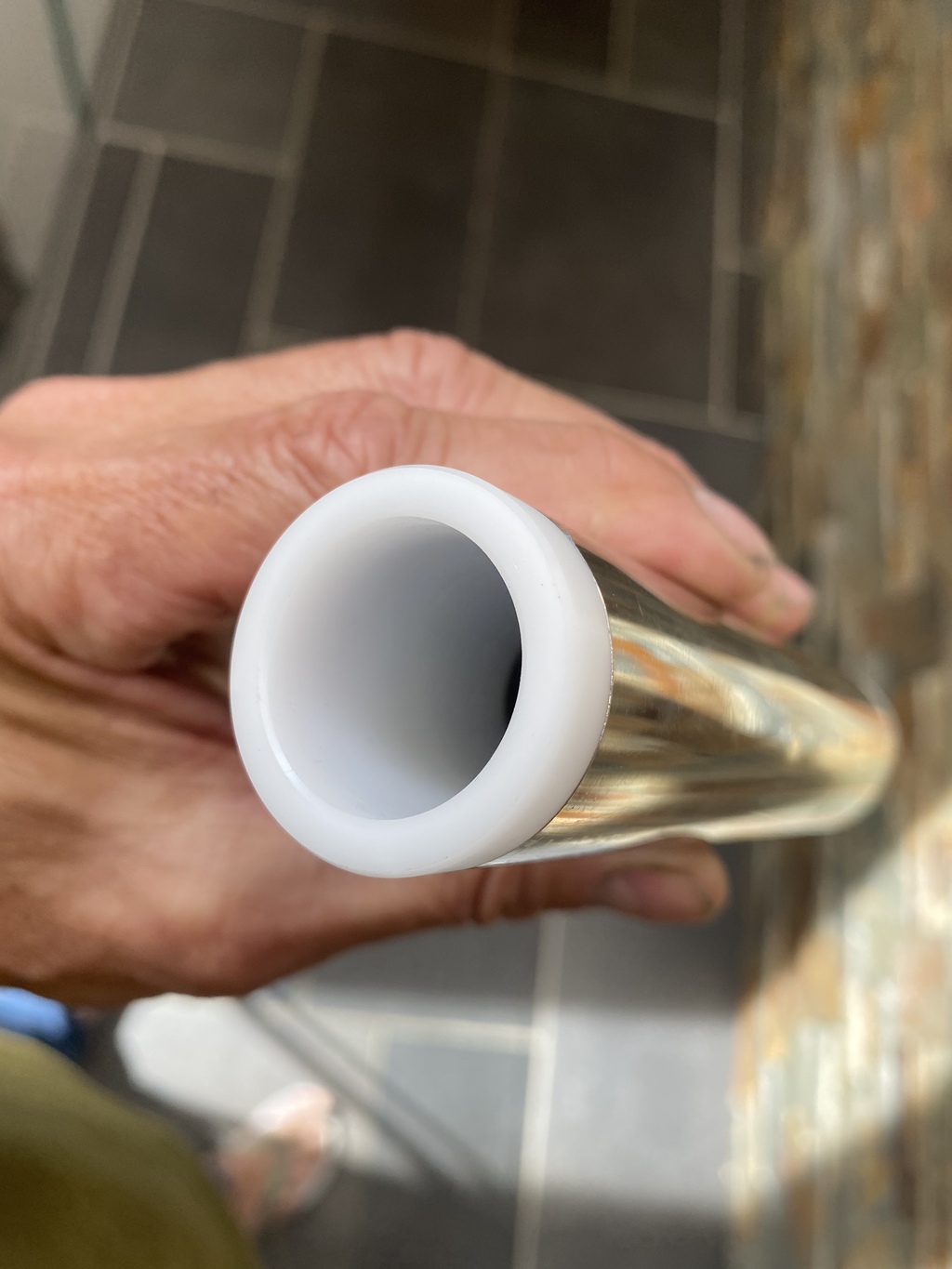

Après je pense que le fait que le diamètre soit de 25 permet de ne pas toucher à l’étai mais j’ai fait l’essai et tu touche au tube arrière du balcon et te ne peut pas le ranger aussi bien qu’avec la pièce que j’ai fait

Le système est pas trop mal fait mais j’ai préféré le miens qui te permet de choisir
Car l’orientable c’est les drisses et outriggers, la balancine et tout un bordel à mettre en œuvre dont tu peut te passer avec certaines voiles en fix pont
Avec le spi max c’est obligatoire l’orientable car toutes les cotes sont au max
Le guindant fait 11,80 la bordure 8,20
Enfin je suis assez satisfait du dispositif car il se range bien sans le bout dehors et bien le long du bateau avec en déverrouillant

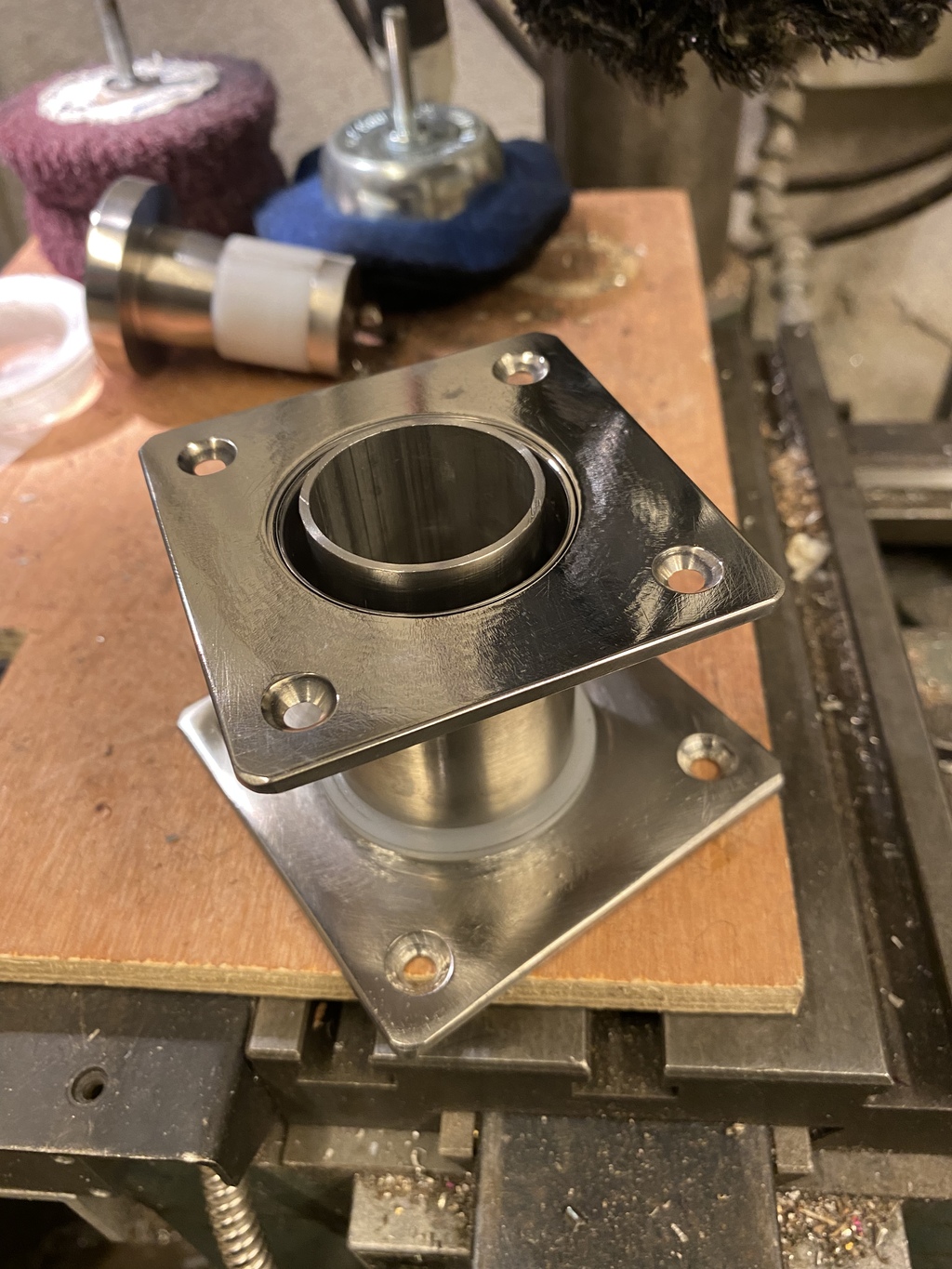

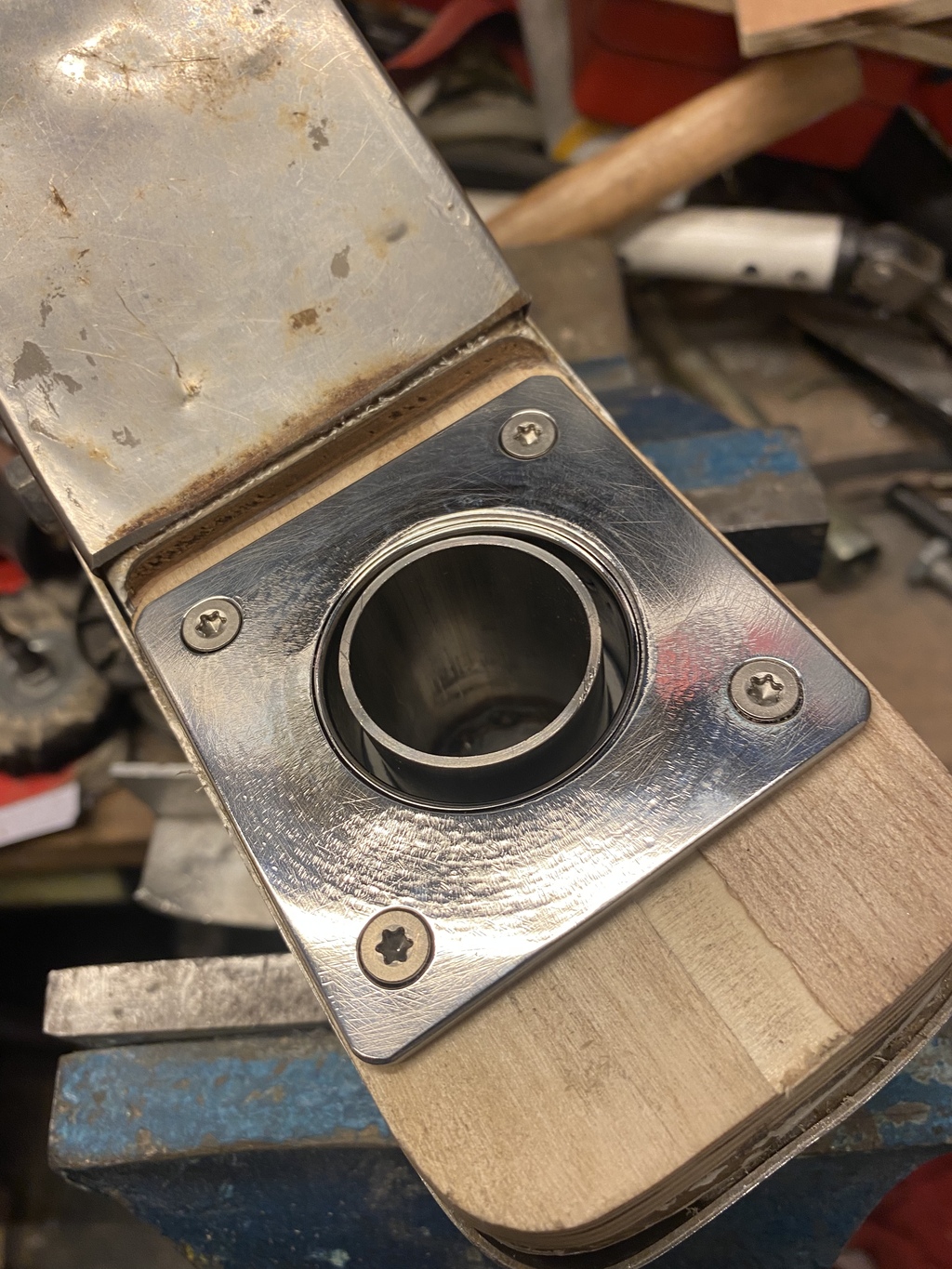

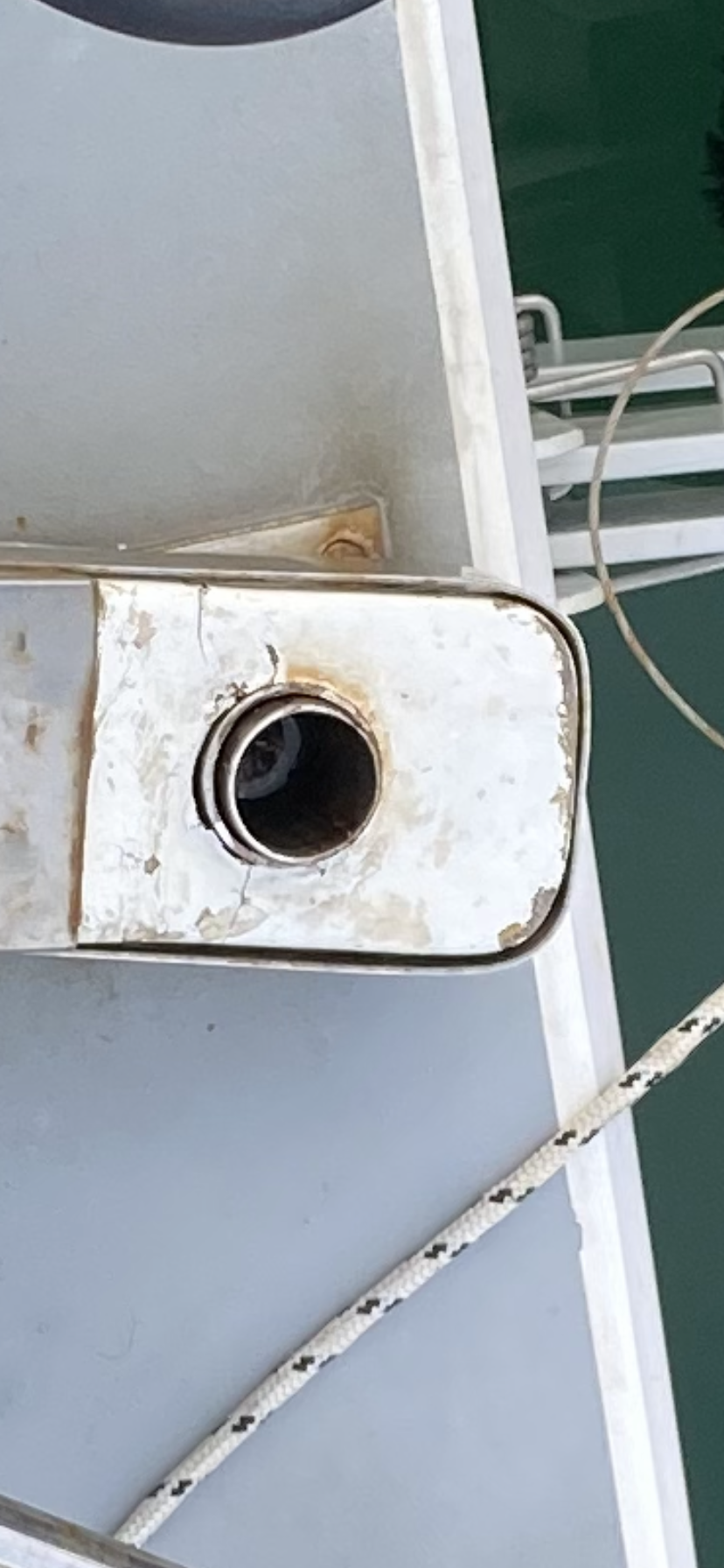

Je vais m’occuper de l’anneau pour la fix pont maintenant
Au fait ma fix était pleine et pas un tube de diamètre 25

c'est sur, sacrément bien ficelé ...

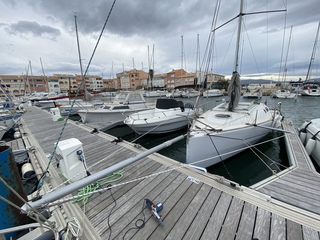

Bon le canot a retrouvé son port d'attache... et la descente est peinte. Reste à l'installer, ca attendra le WE :)

Exact, c'est ce quei est prévu, j'ai u rouleau d'antidérapant TBS (colle 3M) déjà utilisé à plusieurs endroits sur le bateau.

j'attendrais une accalmie à ta place, tu risques de finir dans le gréement du voisin :)

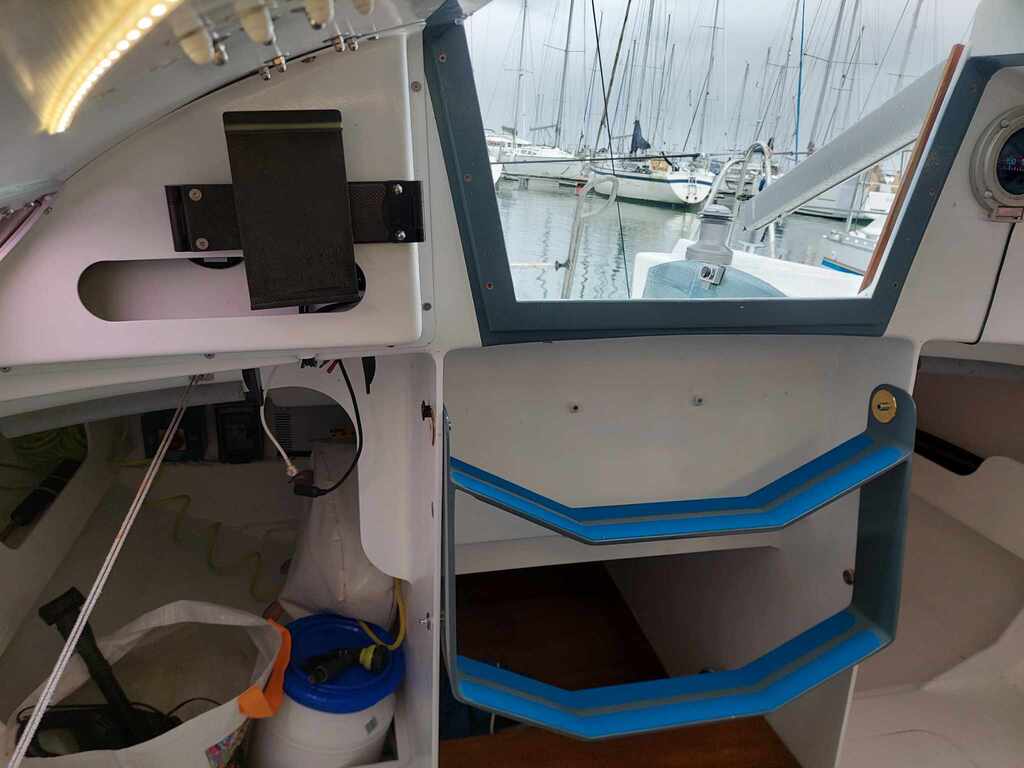

La descente de mon influx 26. Elle prend un peu de place, mais c'est le grand luxe pour rentrer dans le bateau.

c'est le chantier qui a construit le bateau qui les a réalisé.

Simple et efficace
C’est un Bepox à n’en pas douter c’est fait comme le miens
À part les marches bien sur

on a 4 winchs et c'est la bonne config.

Pour pouvoir tenir l'écoute à la main, il faut au moins une poulie winch. Ça marche en J80 par vent modéré.
Où voudrais-tu mettre les platines ? Sur le bridge deck ou sur les côtés ?

faut pas hésiter a reposer deux winchs, y'en a besoin pour être à l'aise. Le spi en direct même avec une poulie winch c'est un truc ok avec un équipage de titans :)

Bon un peu bossé
Pose de l’anémo- girouette st60 en tête de mât et descente du câble dans le mât et dans le bateau
Ça marche
C’est le luxe un speedo un sondeur st 60
Reste la pose des bastaques hautes
2 heures en haut du mât
Je me suis fait une chaise

Non ça baladait pas et j’ai pas trop souffert, j’avais une mousse pour l’assise

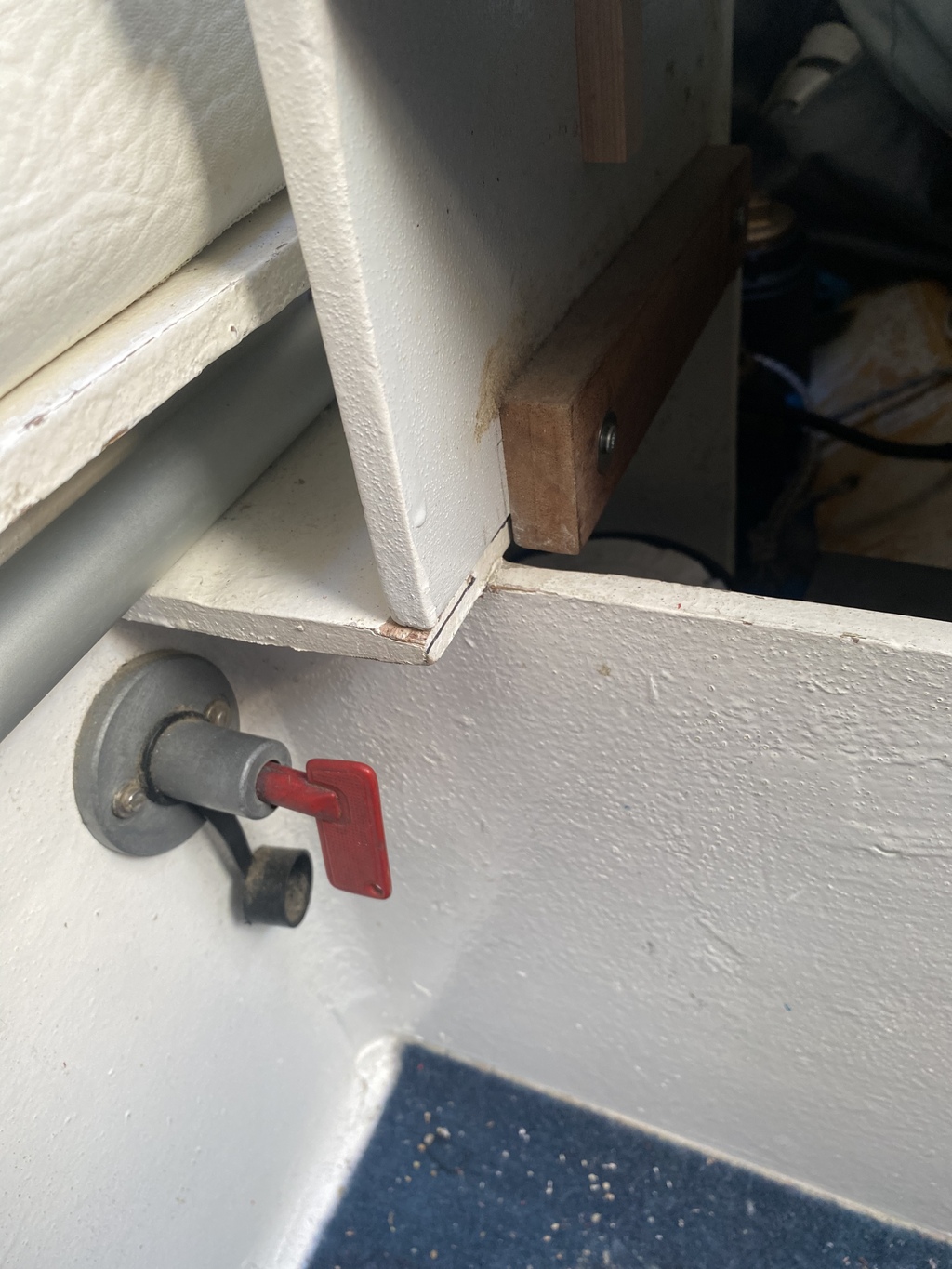

Joli. S'il y a un truc qui doit casser, ce sera la cloison en CP.
La descente parait moins large que sur le 700, à moins qu'elle ne soit plus haute. Quelles sont les dimensions des marches ?

Merci. Ça confirme mon impression, la descente fait 900 mm de large sur le 700.

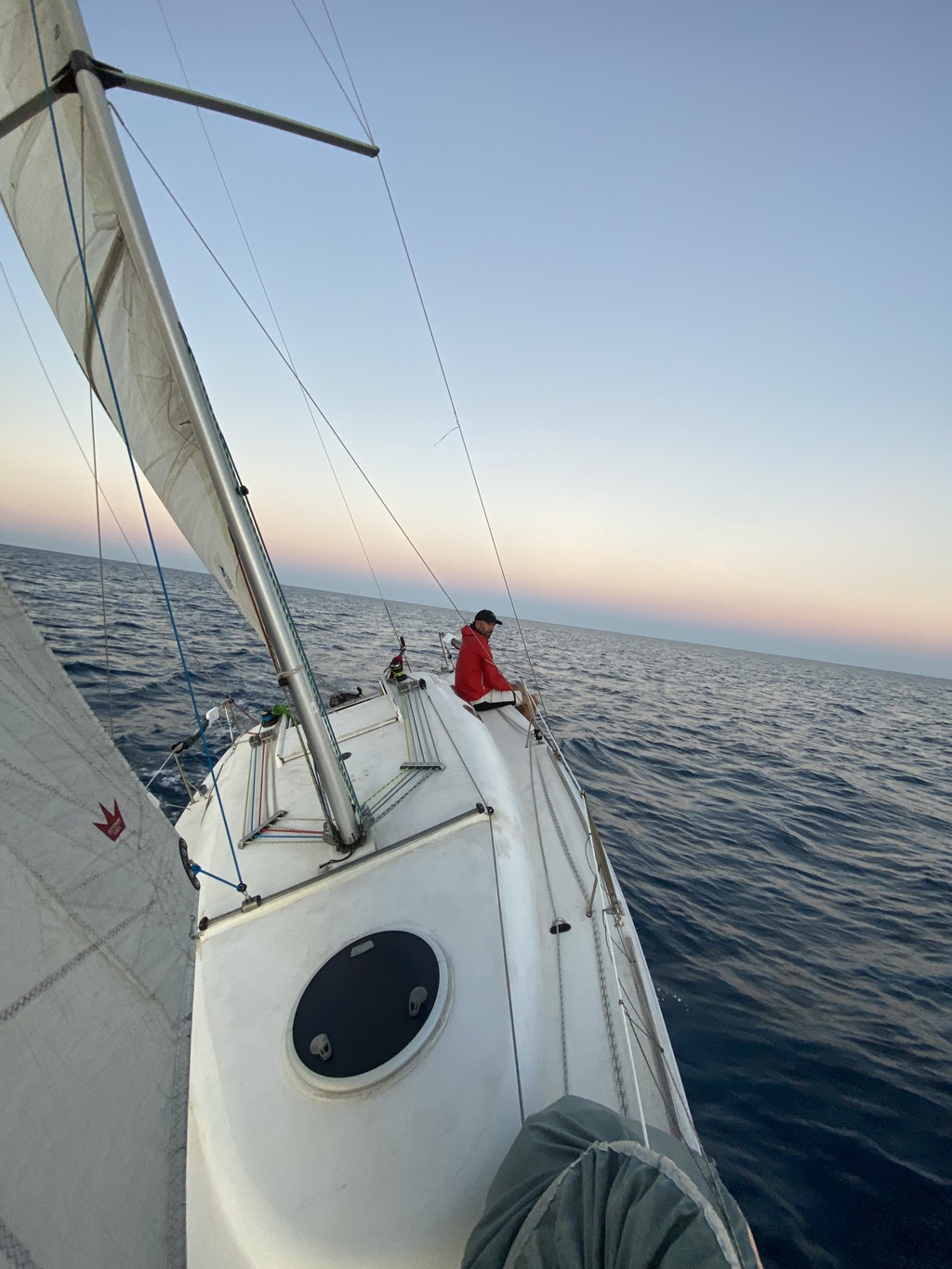

Il est vraiment top ton bateau! J'adore.👍

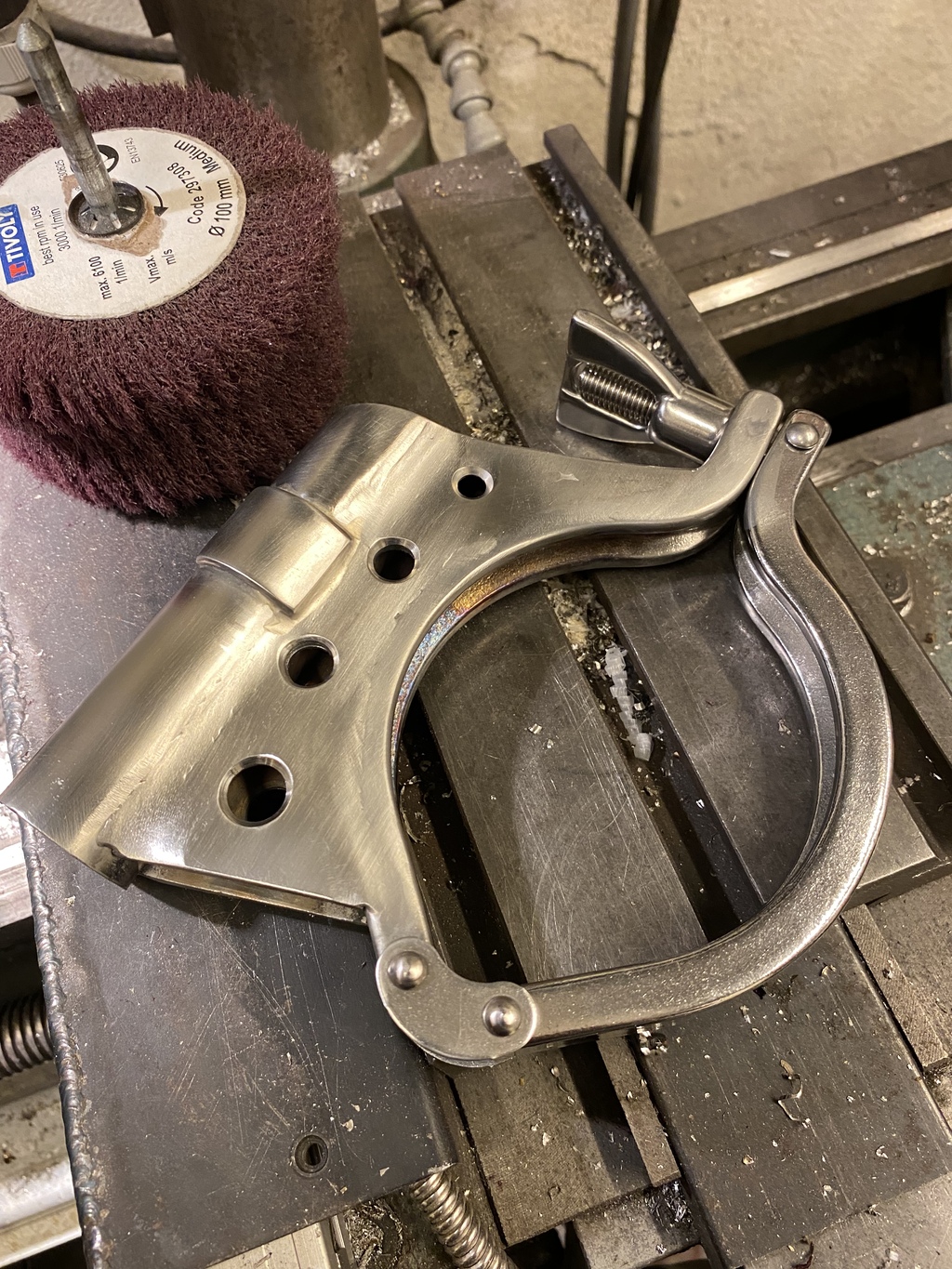

Début du boulot sur la fixation du bout dehors sur le pont

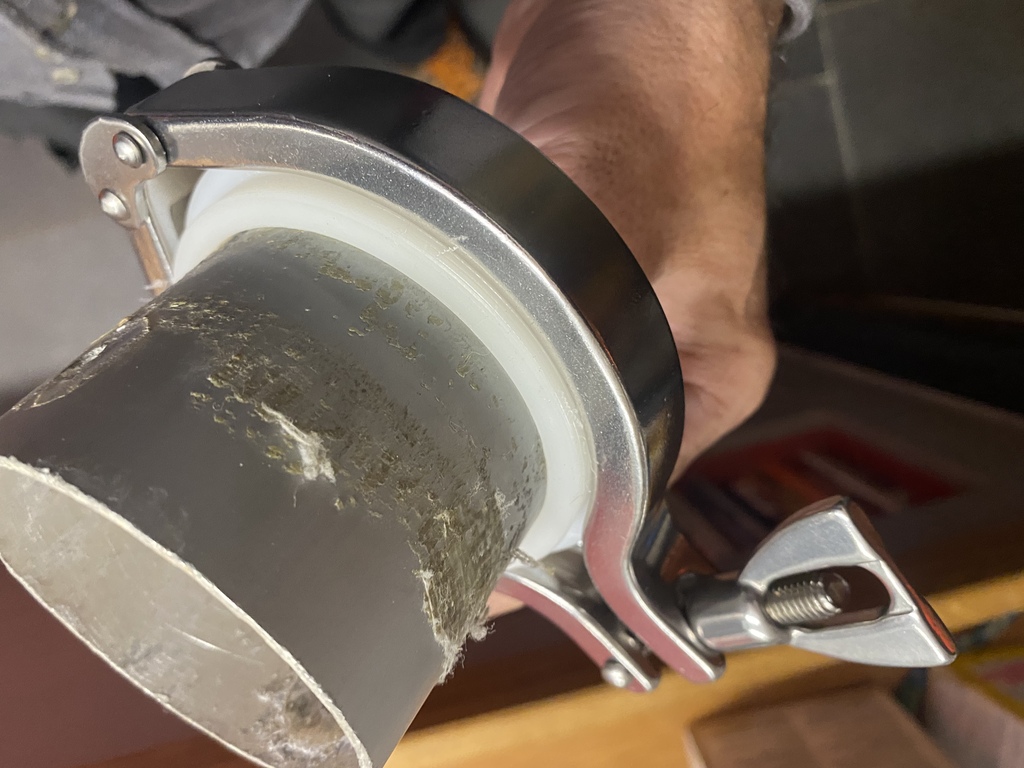

J’ai utilisé un collier clamp industrie alimentaire

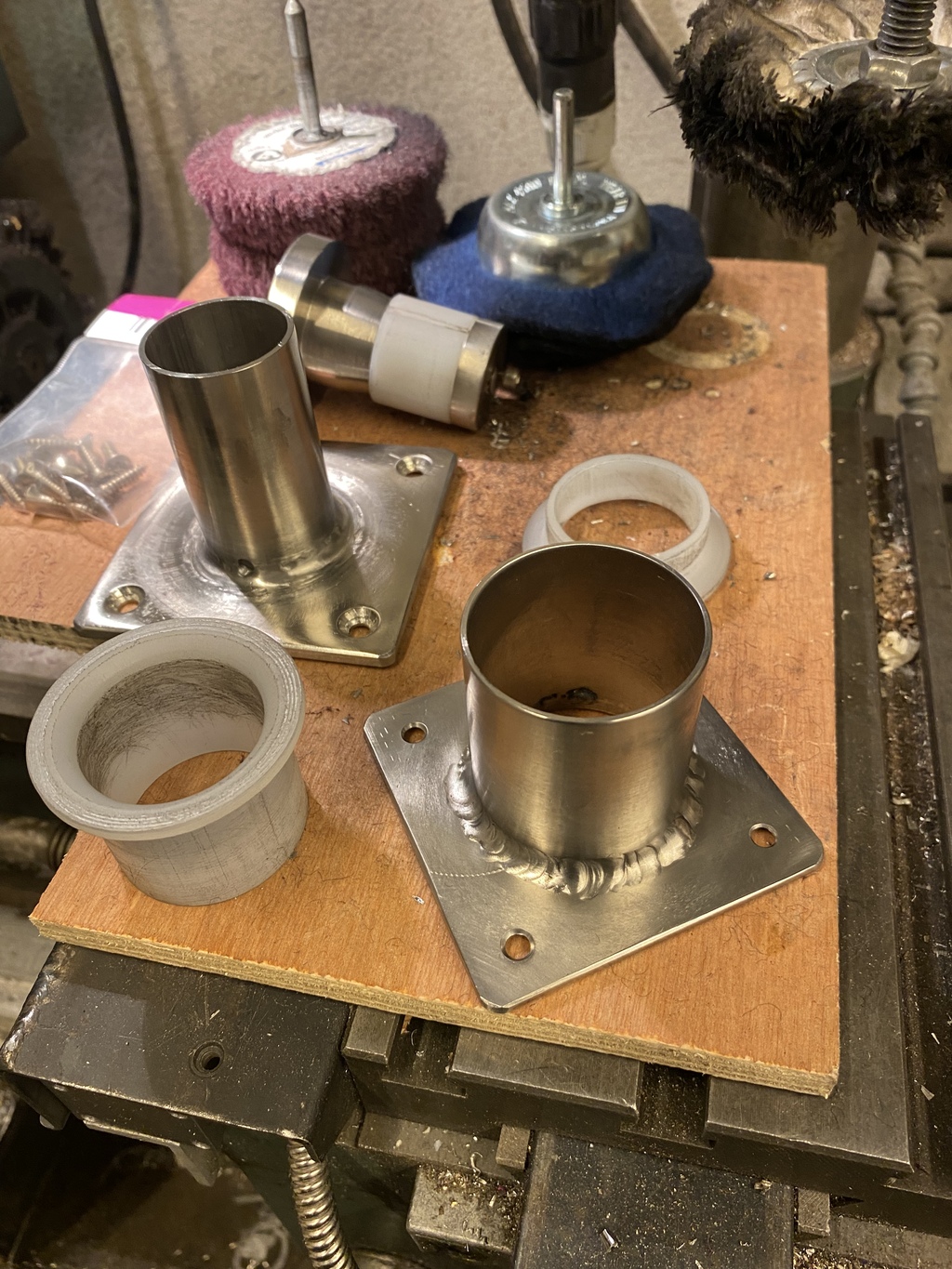

Fabrication d’une bague nylon pour le tube alu diamètre 70

Non j’utilise les outils pour le reste
J’ai une panoplie d’outils et de fraises avec des plaquettes carbure vissées
Pour le plastique tu rentres dedans avec des vitesses d’avance importantes pour faire le copeau
Le laiton c’est plus chiant il faut des angles de coupe particuliers si tu veux un état de surface clean

C’est pas tellement la vitesse du tour que l’avance
Si ton avance est trop faible tu as du mal à faire un copeau et tu pousse la matière, bref il faut rentrer dedans
Du coup c’est super dur de répondre à des cotes
Après je sais pas ce que tu utilises comme angle de coupe

je ne vois pas trop à quel montage tu penses.... on verra les photos :)

En remplacement de la photo
